5.20 Video-Multiplexer SP16C VIDEOTEC

5. 20. 1 B es chrei bung
Der Multiplexer SP16C gestattet den Anschluß von 16 Videoeingängen, die digitalisiert und als Mehrfach-
Bilddarstellung am Ausgang gezeigt werden. Ein Service-Spotmonitor zeigt einen der Eingänge.
Die Kommunikation zwischen Bedientastatur und Multiplexer ist einseitig gerichtet.
Der Multiplexer kann über eine Videoeinrichtung neuerer Bauart der Serie (EKR-8/4, EKR-16/4 ENEO)
und(SM42A, SM82A, SM84A, SM164A VIDEOTEC) gesteuert werden.

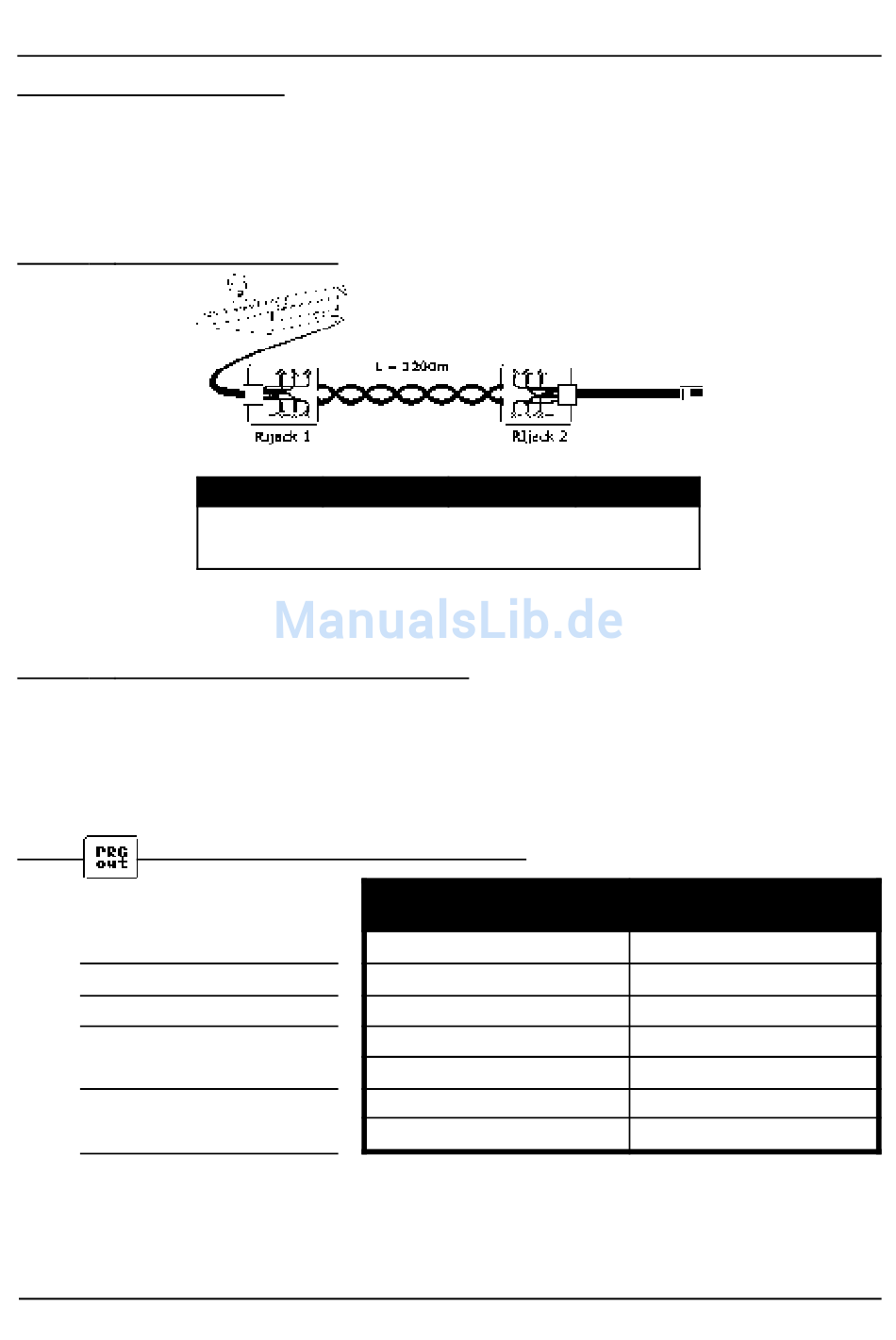

5 .2 0 .2 D ire k te V e rb in d u n g
Die Verbindung findet im Modus RS485 statt (einseitig gerichtet), die Höchstentfernung zwischen
Bedientastatur und Multiplexer beträgt 1200 Meter.
5 .2 0 .3 Ko n f ig u rie re n d e s Mu ltip le x e rs
Die Konfiguration kann mit der lokalen Bedientastatur des Multiplexers oder mit der Bedientastatur DCT
vorgenommen werden, wenn das Modell adressierbar ist.
Siehe das entsprechende Handbuch.
Um den Multiplexer von der Bedientastatur DCT aus zu konfigurieren, muß das Setup Matrizen/mux
freigegeben sein (siehe § 4.2.4.5 - Funktionen, S.34).
5. 20. 4 Konfi guri eren der B edi entas tatur
Typ
Protokoll
Baudrate
Adresse
Multiplexer
DCT RJjack1
RS485A weiß
RS485B gelb
DIREKT-
VERBINDUNG
Multiplexer
SP16C (SP16C-A address)
9600
(*)
-------------------
S. 95 von 197
RJjack2 SP16C
schwarz RS485A
gelb RS485B
INDIREKTE
VERBINDUNG
4/2 ... 128/16
MACRO
1200-38400
(**)
SP16C (SP16C-A address)
