5.17 Multiplexer SANYO

5. 17. 1 B es chrei bung
Der Multiplexer Sanyo MPX-CD13 ermöglicht den Anschluß von 16 Videoeingängen, die digitalisiert und
am Ausgang als Mehrfach-Darstellung gezeigt werden.
ACHTUNG
Im Multiplexermenü müssen für die Kommunikationen die Parameter der Kommunikation RS485
und die Adresse der Einrichtung vorgegeben werden (siehe das zugehörige Handbuch)

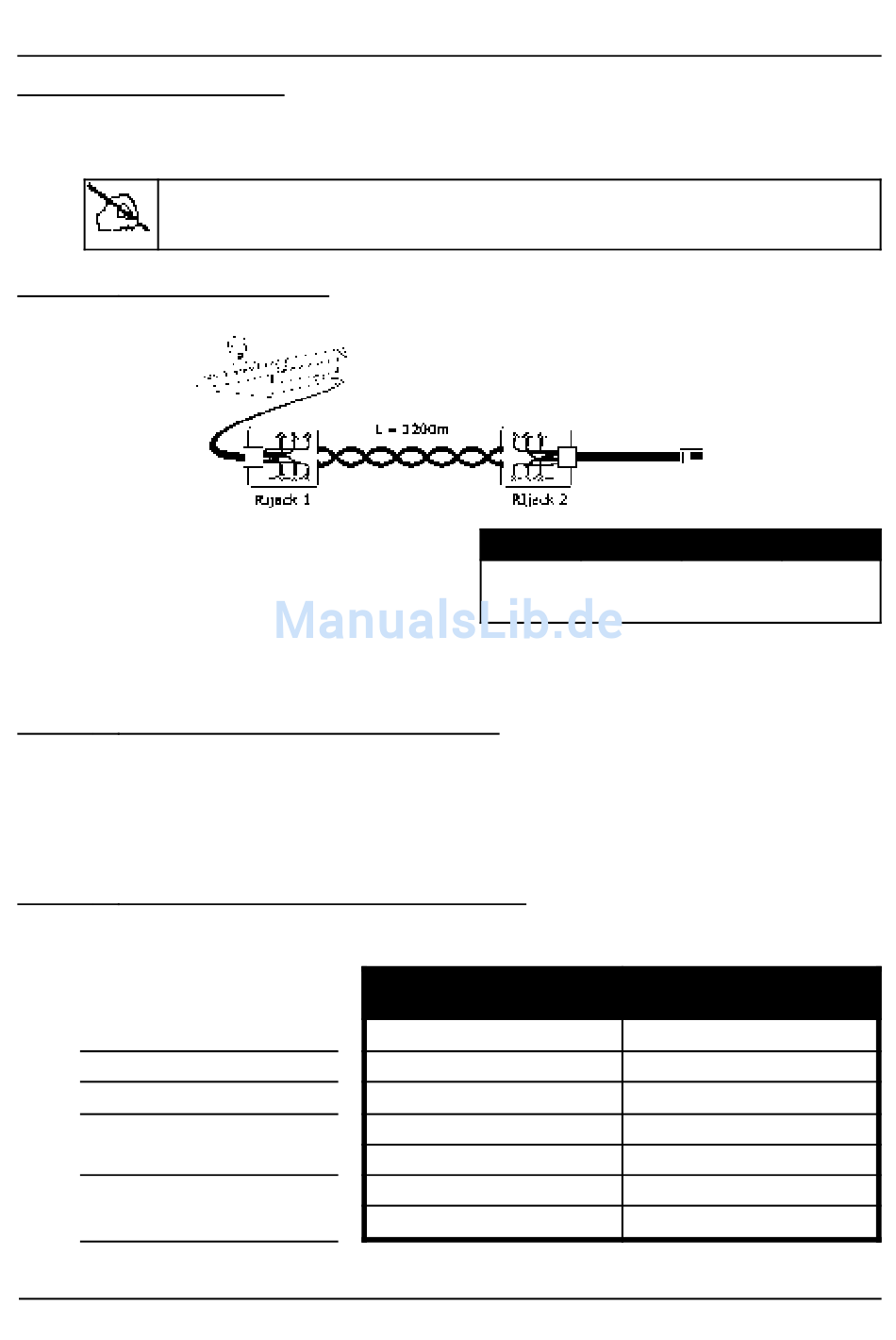

5. 17. 2 D i rektv erbi ndung
Die Verbindung wird im Standard RS485 hergestellt (einseitig gerichtet); die Höchstentfernung zwischen
Tastatur und Multiplexer beträgt 1200 Meter.
5. 17. 3 Konfi guri eren des Mul ti pl exers
Der Multiplexer läßt sich mit seinen Tasten oder mit Hilfe der Bedientastatur DCT konfigurieren, letzteres
falls der Multiplexer zuvor für die Kommunikation RS485 konfiguriert worden ist.
Siehe das zugehörige Handbuch.
Um den Multiplexer von der Tastatur DCT aus einrichten zu können, muß die Freigabe für das Setup
Matrizen/mux vorliegen (siehe § 4.2.4.5 - Funktionen, S. 34).
5. 17. 4 Konfi guri eren der B edi entas tatur
Bei der Tastaturkonfigurierung muß das Untermenü folgendermaßen eingerichtet werden:
Typ
Protokoll
Baudrate
Adresse
Multiplexer
DCT
RS485A
RS485B
DIREKT-
VERBINDUNG
MULTIPLEXER
SANYO MUX
1200-19200
(*)
-------------------
S. 89 von 197
RJjack1 RJjack2
weiß rot
gelb grün
INDIREKTE
VERBINDUNG
4/2 ... 128/16
MACRO
1200-38400
(**)
SANYO MUX
MNVADCT_0409
JAVELIN
RS485A
RS485B
