4.2.4.1.3
Kameras bei Verbindung mit Multiplexer
Die Bildschirmseite erscheint in dieser Form nur, wenn unter dem Parameter
ÜBERTRAGUNGEN/VIDEO_TYP ein Multiplexer gewählt wurde.
Mit dem Menü lassen sich die Kameras vorgeben, die von der Tastatur aus ansteuerbar sein sollen.
Die Schaltflächen aktivieren / deaktivieren die Kameras der Seite alle gleichzeitig oder zeilenweise. Zudem
kann man ein Untermenü für die Einzelaktivierung von Kameras aufrufen. Den Aktivierungsstatus der Kamera
erkennt am Buchstaben A oder B, der anzeigt, ob die Kamera an der Telemetrieleitung A oder B hängt.
An der Steckbuchse VIDEO lassen sich bis zu 10000 Kameras aktivieren.
Von der Bedientastatur aus lassen sich bis zu 100 Multiplexer mit jeweils 100 Kameras steuern.

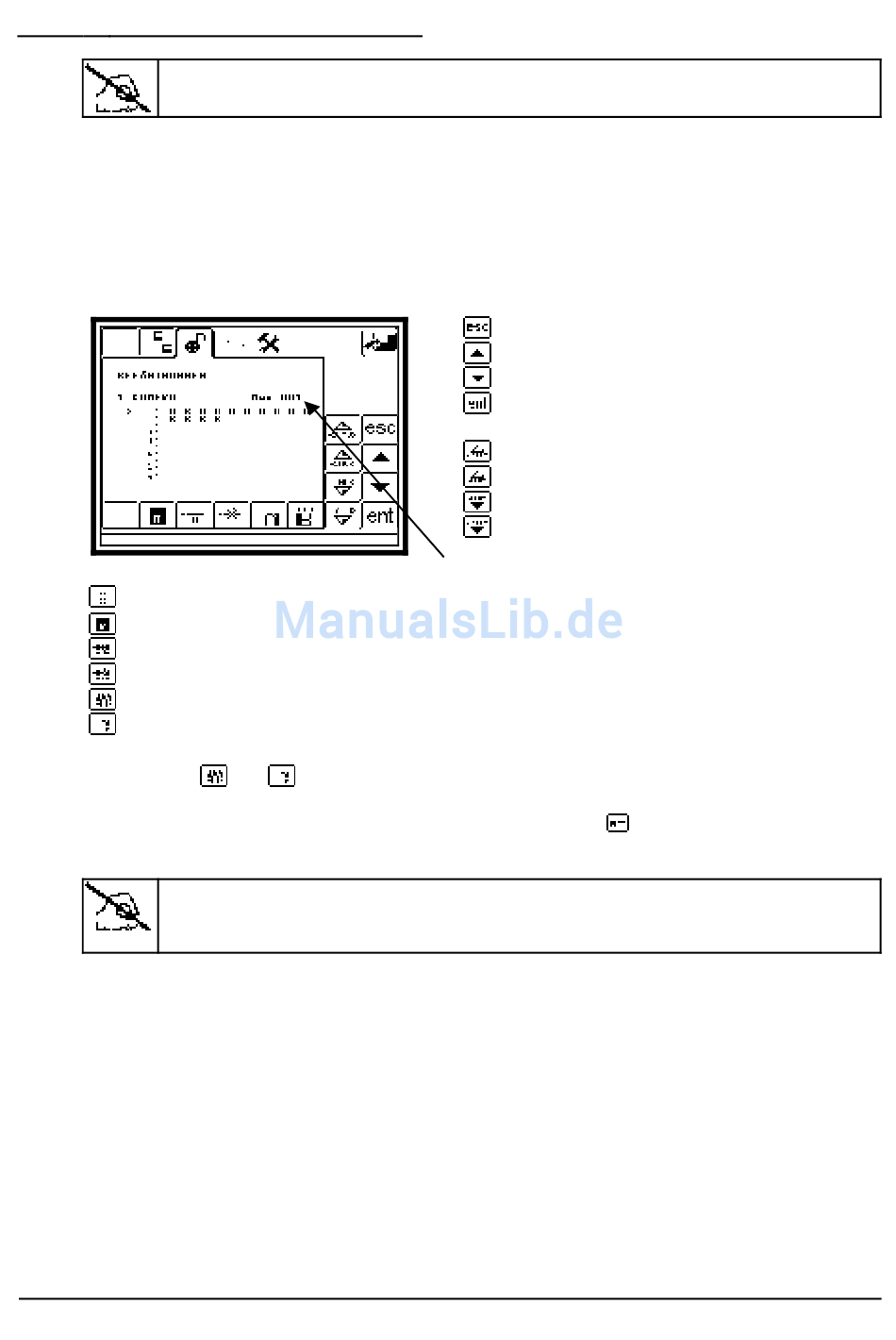

In diesem Fall erscheint die Grafik auf der Seite folgendermaßen. Eine Nummer nach einer Bezugsangabe
gestattet es, die Kameras für den gewählten Multiplexer einzustellen.
Schaltfläche für die Deaktivierung sämtlicher Kameras auf der Seite
Schaltfläche für die Aktivierung sämtlicher Kameras auf der Seite
Schaltfläche für die Aktivierung der ganzen Zeile, auf der der Cursor positioniert ist
Schaltfläche für die Deaktivierung der ganzen Zeile, auf der der Cursor positioniert ist
Schaltfläche für die Anwahl des Telemetrieanschlusses A
Schaltfläche für die Anwahl des Telemetrieanschlusses B
Mit den Tasten
seitenweise mit den entsprechenden Schaltflächen aktivieren. Um die einzelnen Kameras aufzurufen, wird der
Cursor auf der gewünschten Zeile positioniert, dann mit der Schaltfläche
einzelnen Kameras aufrufen.
Werden Monitore oder Kameras eingestellt, die über die tatsächlichen Grenzen der
angeschlossenen Einrichtungen hnausgehen, so wird diese Vorgabe zwar angenommen, hat aber
keine Auswirkung.
oder
die gewünschte Telemetrieleitung wählen und die Kameras zeilen- oder
S. 30 von 197
Schaltfläche zum Verlassen des Menüs
Schaltfläche zum Bewegen des Cursors
Schaltfläche zum Bewegen des Cursors
Schaltfläche zum Ändern der einzelnen Kameras
Schaltflächen Multiplexer auf / ab
.
.
Nummer des ausgewählten Multiplexers
das Menü für die Einstellung der
