4.2.4.1.4

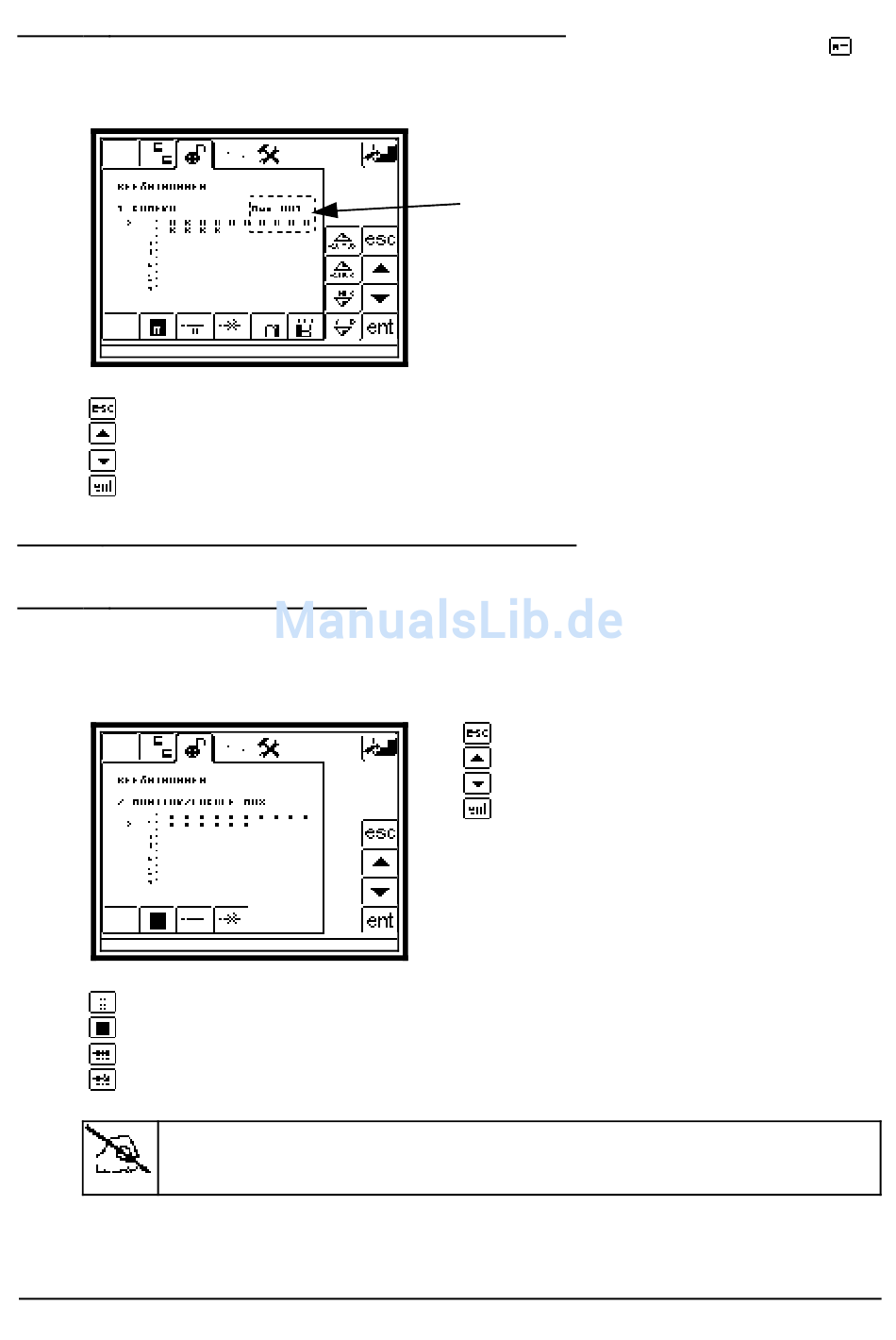

Einzelne Kameras mit Matrizenverbindung und Multiplexer

Die Einfügemarke wird auf der Kamera positioniert, die geändert werden soll, dann mit der Schaltfläche
bestätigen. Der Buchstabe in der Nähe der Nummer verändert sich und zeigt abwechselnd den Buchstaben " A"
(Telemetrie A), " B" (Telemetrie B) oder " o" (deaktiviert).
Schaltfläche zum Verlassen des Menüs
Schaltfläche zum Bewegen des Cursors
Schaltfläche zum Bewegen des Cursors
Schaltfläche zum Bewegen der Kamera
4.2.4.2 Monitor (Matrix und Multiplexer mit lokalem Anschluß)
Mit dem Menü lassen sich die Monitore oder Multiplexer einstellen, die angesteuert werden können.
4.2.4.2.1

Monitor (Verbindung mit Matrix)

Wurde eine Matrix an der Steckbuchse VIDEO angeschlossen, lassen sich bis zu 100 Monitore aktivieren.
Das Menü gestattet die Einstellung der Monitore, die sich von der Tastatur aus ansteuern lassen.
Mit den Schaltflächen können die Monitore auf einer Seite gleichzeitig oder zeilenweise aktiviert / deaktiviert
werden. Zudem ist ein Untermenü für die einzelne Aktivierung der Monitore aufrufbar. Der aktive
Monitorstatus wird durch den ausgefüllten Kreis kenntlich gemacht.
Schaltfläche für die Deaktivierung sämtlicher Monitore auf der Seite
Schaltfläche für die Aktivierung sämtlicher Monitore auf der Seite
Schaltfläche für die Aktivierung sämtlicher Monitore der vom Cursor ausgewählten Zeile
Schaltfläche für die Deaktivierung sämtlicher Monitore der vom Cursor ausgewählten Zeile
Werden Monitore oder Kameras eingestellt, die über die tatsächlichen Grenzen der
angeschlossenen Einrichtungen hnausgehen, wird diese Vorgabe zwar angenommen, hat aber
keine Auswirkung.
Nummer des ausgewählten Multiplexers
Schaltfläche zum Verlassen des Menüs
Schaltfläche zum Bewegen des Cursors
Schaltfläche zum Bewegen des Cursors
Schaltfläche für die Änderung der einzelnen
Monitore
S. 31 von 197 MNVADCT_0409
