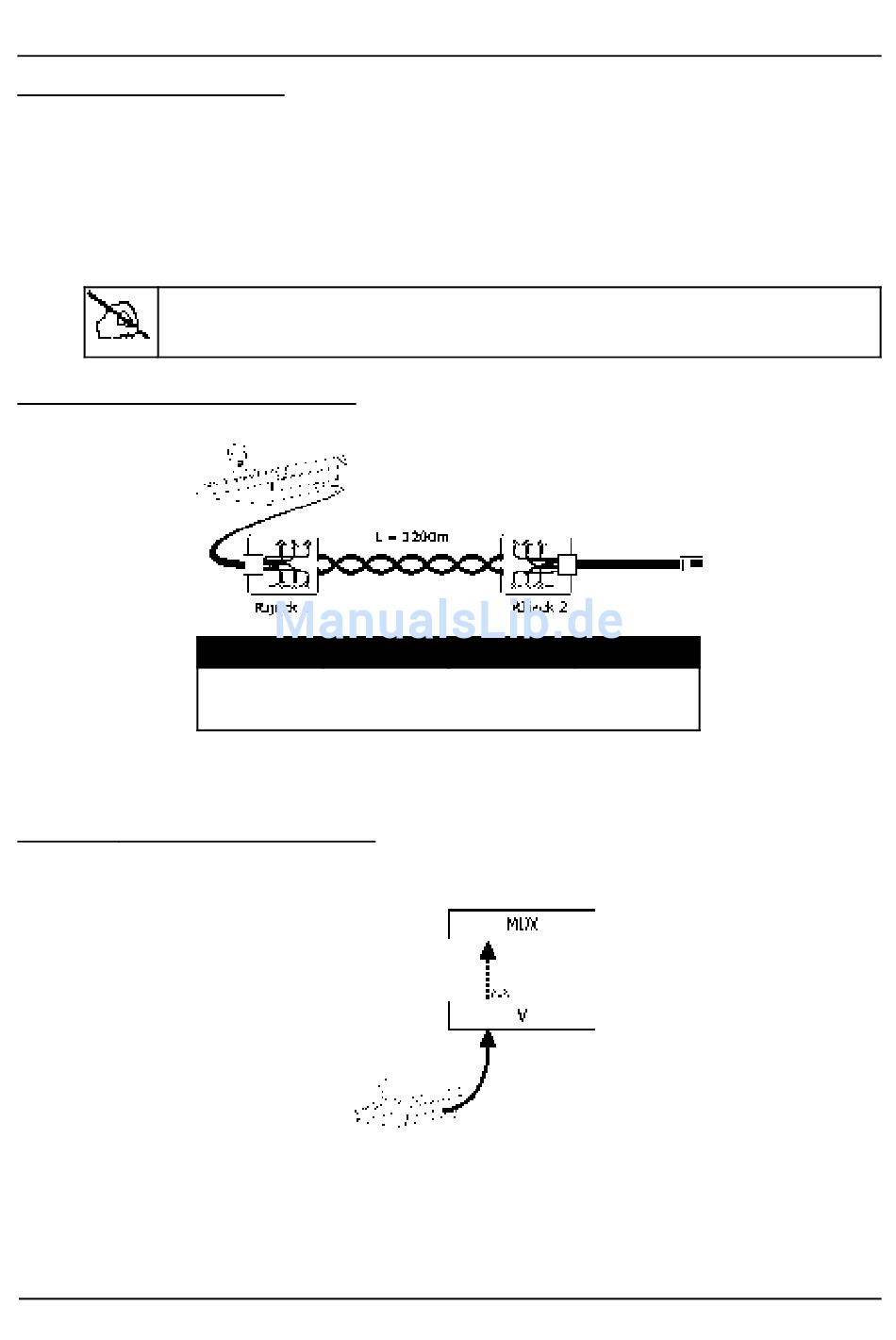

5.14 Video-Multiplexer ENEO
5. 14. 1
B es chrei bung
Der Multiplexer ENEO (VCMT-8009/8016 and VBMT-8009/8016) gestattet den Anschluß von 9/16
Videoeingängen, die digitalisiert und am Ausgang in einer Mehrfach-Bilddarstellung gezeigt werden. Ein
Service-Spotmonitor zeigt einen der Eingänge.
Die Übertragung von der Bedientastatur zum Multiplexer ist einseitig gerichtet. Es muß eingestellt werden, ob
der angeschlossene Multiplexer ein Schwarz-Weiß-Modell oder ein Farbmodell ist.
Der Multiplexer kann über eine Videoeinrichtung neuerer Bauart der Serie (EKR-8/4, EKR-16/4 ENEO)
und(SM42A, SM82A, SM84A, SM164A VIDEOTEC) gesteuert werden.
Achtung
Bei den neuen Modellen müssen im Menü des Multiplexers für die Übertragungen folgende
Einstellungen vorgenommen werden: Type: RS485, Baudrate: 9600, Port: ON, Protocol: A
5. 14. 2
D i rekte V erbi ndung
Kommuniziert wird mit dem Typ RS485 (einseitig gerichtet), die Höchstentfernung zwischen Bedientastatur
und Multiplexer beträgt 1200 Meter.
5. 14. 3
Indi rekte V erbi ndung
Der Multiplexer kann über eine Videoeinrichtung neuerer Bauart der Serie (EKR-8/4, EKR-16/4 ENEO)
und(SM42A, SM82A, SM84A, SM164A VIDEOTEC) gesteuert werden.
Um einen Multiplexer auf diese Weise zu steuern, ist das Protokoll MACRO erforderlich.
DCT
RJjack1
RS485A
weiß
RS485B
gelb
S. 81 von 197
RJjack2
ENEO
schwarz
RS485A
grün
RS485B
MNVADCT_0409
