Instruktion

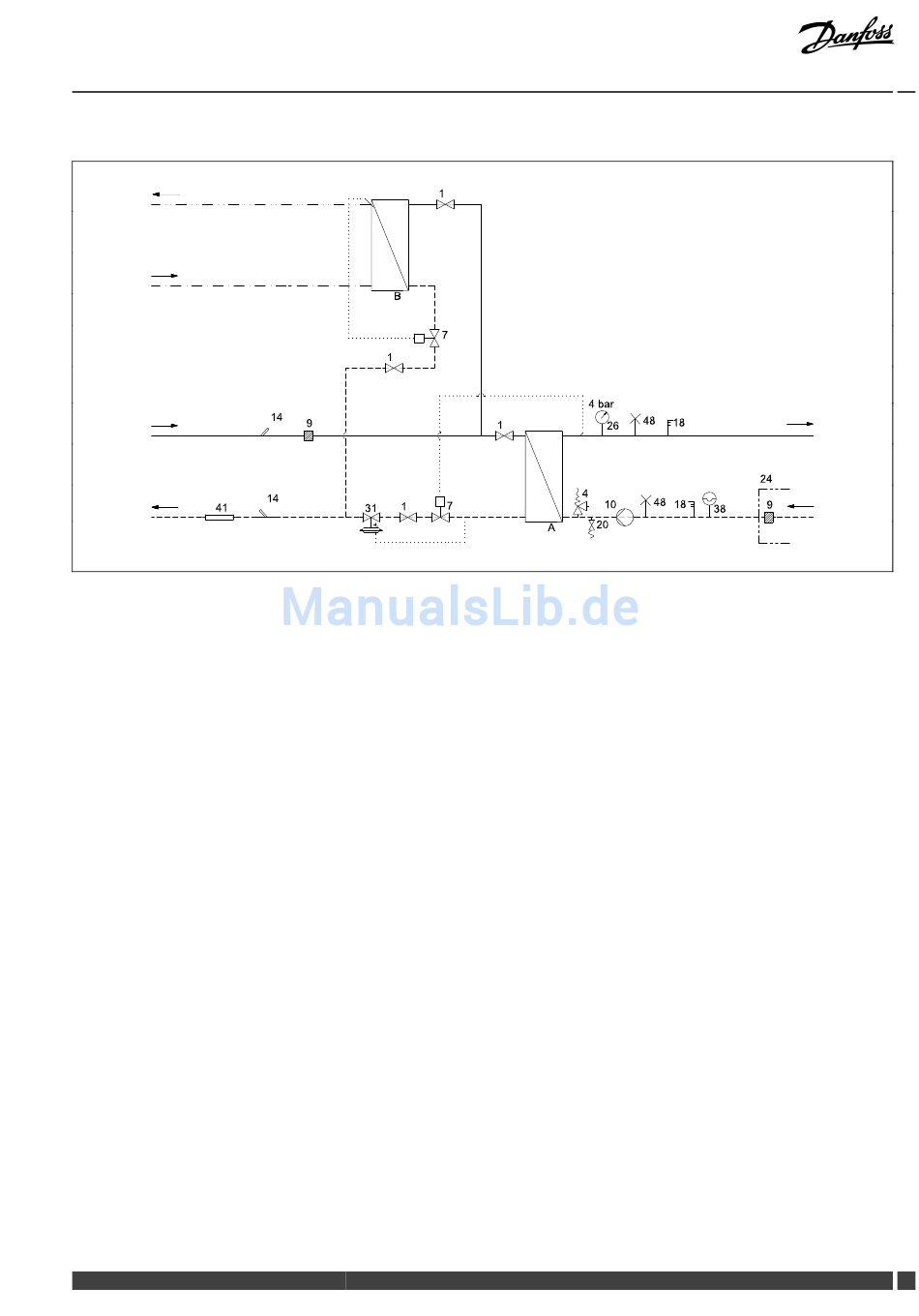

5.2 Schematische Darstellung
TWW
KW
FVL
FRL
Ihre Fernwärmestation kann optisch von der schematischen Darstellung abweichen.
Schematische Darstellung
A Wärmeübertrager, Heizung
B Wärmeübertrager TWW
1
Kugelhahn
4
Sicherheitsventil
7
Temperaturregler
9
Schmutzfänger
TWW:
Trinkwasser, warm
KW:
Trinkwasser, kalt
FVL:
Fernwärme-Vorlauf
FRL:
Fernwärme-Rücklauf
HVL:
Heizungs-Vorlauf
HRL:
Heizungs-Rücklauf
5.2.1 Technische Daten
Technische Daten
Nenndruck:
Max. FVL-Temperatur:
Min. statischer Druck des kalten
Trinkwassers:
Hartlötwerkstoff (HEX):
Wärmetauscher-Prüfdruck:
Geräuschpegel:
Danfoss District Energy
Termix VVX-B
10 Heizungsumwälzpumpe
14 Fühlertasche, Wärmemengenzähler
18 Thermometer
20 Füll-/Ablaufhahn
24 Lose geliefert
26 Manometer
PN 10 (PN-16-Versionen sind auf Anfrage erhältlich.)
120 °C
0,5 bar
Kupfer
30 bar
≤ 55 dB
VI.CW.F3.03 / LTY40400
31 Differenzdruckregler
38 Ausdehnungsgefäß
41 Passstück, Wärmemengenzähler
42 Sicherheitsventil/Rückschlagventil
48 Entlüfter, manuell
HVL
HRL
DEN-GT
