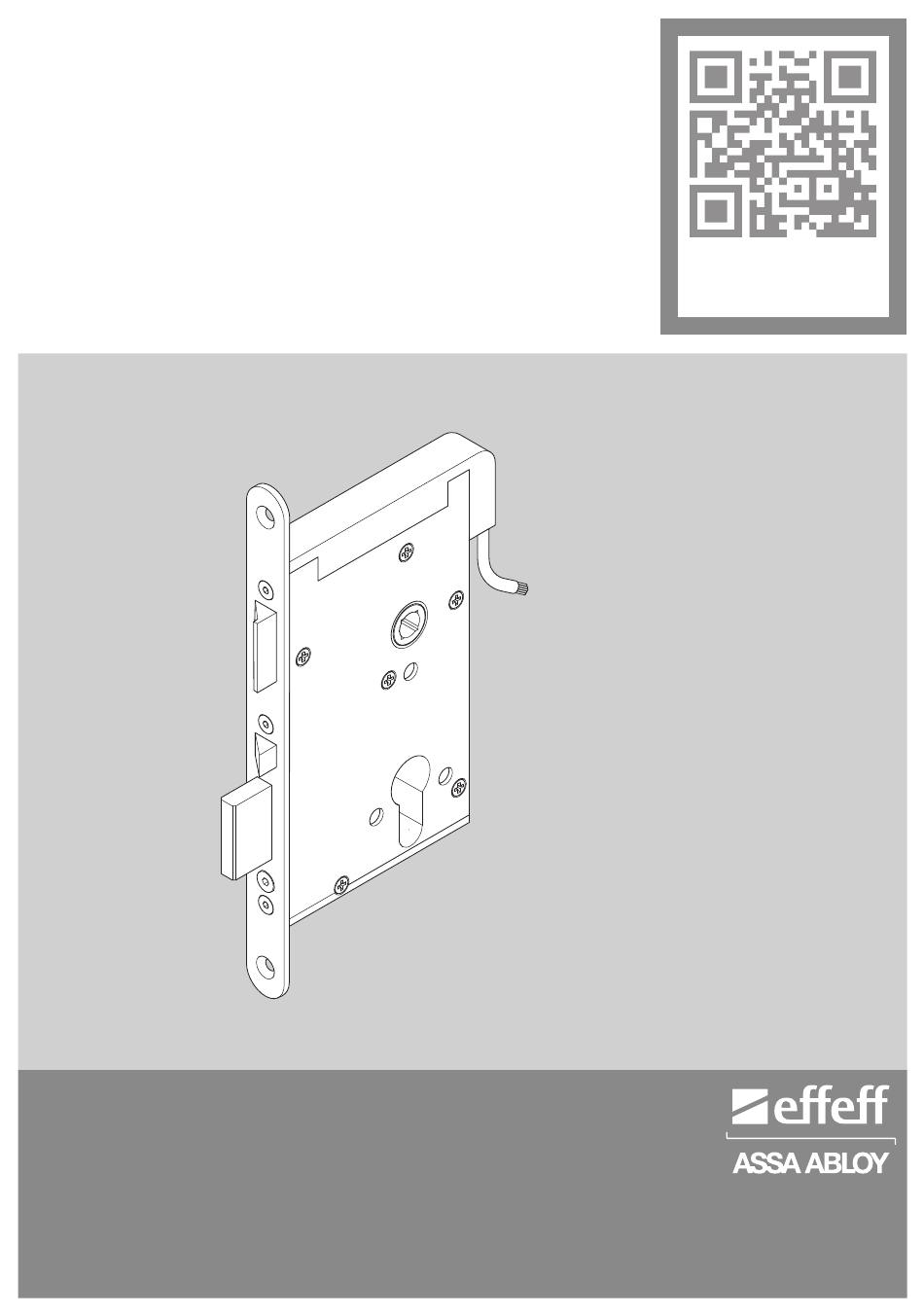

Elektro-Sicherheitsschloss
Electric security lock
Serrure électrique de sécurité
Elektro-Sicherheitsschloss 809M
Electric security lock 809M
Serrure électrique de sécurité 809M
Installations- und Montageanleitung
Installation and fitting instructions
Notice d'installation et de montage
D0008608
www.assaabloy.de
DE Seite
EN Page
FR
– Vollblatt
– Solid leaf
– Portes pleines
2
32
Page
62
ASSA ABLOY, the global leader
in door opening solutions
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Assa Abloy effeff 809M
Inhaltszusammenfassung für Assa Abloy effeff 809M
- Seite 1 Elektro-Sicherheitsschloss 809M – Vollblatt Electric security lock 809M – Solid leaf Serrure électrique de sécurité 809M – Portes pleines Installations- und Montageanleitung Installation and fitting instructions Notice d'installation et de montage ASSA ABLOY, the global leader D0008608 in door opening solutions...
- Seite 2 Dokumentennummer, -datum D0008608 08.2016 Copyright © 2016, ASSA ABLOY Sicherheitstechnik GmbH Diese Dokumentation einschließlich aller ihrer Teile ist urheberrechtlich geschützt. Jede Verwertung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung von ASSA ABLOY unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Produktinformation....4 Montage ......18 Elektro-Sicherheitsschloss 809M . -
Seite 4: Produktinformation
Produktinformation Elektro-Sicherheitsschloss 809M Allgemein Das Elektro-Sicherheitsschloss 809M ist ein mechanisch arbeitendes Einsteckschloss zur Verwendung in Fluchttüren, Feuerschutz- und Rauchschutztüren sowie Standardanwendungen. Es bietet für eine Bege- hungsrichtung Panikfunktionalität. Funktionen Selbstverriegelung Die geschlossene Tür ist immer automatisch verrriegelt (Selbstverriegelung). Fluchttürfunktionalität Einige Produktvarianten sind für Notausgänge nach DIN EN 179 geeignet. Sie können jederzeit von innen über den Türdrücker geöffnet werden (Tab. -
Seite 5: Das Elektro-Sicherheitsschloss 809M
Produktausführungen Das Elektro-Sicherheitsschloss 809M (Abb. 1) ist mit vier Überwachungskontakten zur Überwachung des Riegels der beiden Türdrücker und dem Schließzylinder ausgestattet („Statusmeldungen für Kontrollsys- tem“ auf Seite 15). Alle Modelle gibt es als Arbeitsstrom- und als Ruhestromvariante („Begriffserklärung“, Seite 12), mit einseitig oder beidseitig an- und abkuppelbaren Türdrückern, mit und ohne Fluchttürfunktion sowie mit Euro-Profilzylindern und Schweizer-Profilzylindern (Tab. -
Seite 6: Hinweise
Hinweise Zu dieser Anleitung Diese Installations- und Montageanleitung wurde für Handwerksfachkräfte sowie eingewiesenes Personal geschrieben. Lesen Sie diese Anleitung um das Gerät sicher zu installieren, zu betreiben und die zulässigen Einsatzmöglichkeiten, die es bietet, auszunutzen. Die Anleitung gibt Ihnen auch Hinweise über die Funktion wichtiger Bauteile. Bedeutung der Symbole Gefahr! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Warnung! Personen- und Sachschäden durch verminderter Feuerschutzfunktion: Feuerschutztüren verhindern den Durchtritt von Feuer. Feuerschutztüren werden als Ganzes geprüft: · Bauaufsichtliche Vorschriften müssen eingehalten werden. · Prüfen Sie, ob die Zertifizierung der Tür zum Schloss passt. · Austausch gegen ein anderes Modell oder Nachrüstung des Schlosses muss mit dem Türhersteller abge- sprochen werden. -
Seite 8: Hinweise Nach Din En 179
Hinweise nach DIN EN 179 Warnung! Gefahr durch Veränderung von Türen in Rettungswegen: Die Sicherheitsmerkmale dieses Produkts sind eine wesentliche Voraussetzung für dessen Übereinstimmung mit EN 179. Es dürfen keinerlei Veränderun- gen vorgenommen werden, die nicht in dieser Anleitung beschrieben sind. Ungeeignete Türen vermindern den Personen- und Einbruchschutz: Nur zugelassene und technisch einwandfreie Türen sind für die Montage des Elektro-Sicherheitsschlosses 809 geeignet. -
Seite 9: Bestimmungsgemäßer Gebrauch
Bei Feuerschutztüren ist es als Verschluss selbsttätig verriegelnder einflügeliger Türen zugelassen. Alle geltende Bestimmungen für die vollständige Türanlange müssen eingehalten werden. Es dürfen nur geeignete Schließbleche verwendet werden. ASSA ABLOY Sicherheitstechnik GmbH empfiehlt die Verwendung der in dieser Anleitung genannten Schließbleche („Zubehör“ auf Seite 26). -
Seite 10: Klassifizierungsschlüssel
Bis zu 100 mm Überstand (Normalüberstand) des Bedienelements Fluchttürfunktion mit Türdrückerbetätigung B oder Zum Einbau in nur nach außen öffnende einflügelige Tür oder zum Einbau in nur nach innen öffnende einflügelige Tür CE-Kennzeichnung ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND 0432 - CPD - 0001... -
Seite 11: Schlösser
Anforderungen stellt keine definierte Beständigkeit bezüglich Korrosion, Temperatur und Luftfeuchtigkeit Hohe Schutzwirkung und keinen Anbohrwiderstand Elektrische Funktionsweise – keine Anforderung Elektrische Manipulation – keine Anforderung CE-Kennzeichnung ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND 0432 - CPD - 0192... -
Seite 12: Begriffserklärung
Begriffserklärung – Ruhestrom Bei der Produktvariante Ruhestrom wird der Türdrücker abgekoppelt wenn ein elektrischer Strom fließt. – Arbeitsstrom Bei der Produktvariante Arbeitsstrom wird der Türdrücker abgekoppelt wenn kein elektrischer Strom fließt. – Selbstverriegelung Bei einem Türschloss mit Selbstverriegelung ist die geschlossene Tür immer verriegelt. Stulp Der Stulp wird mit der Tür verschraubt. - Seite 13 Abb. 3: Elektro-Sicherheitsschloss zur Begriffserklärung Abb. 4 : Falzluft Hinweise...
-
Seite 14: Funktionen Und Bedienung
Funktionen und Bedienung Selbstverriegelung Das Elektro-Sicherheitsschloss 809M ist selbstverriegelnd. Bei einem Abb. 5 : Türschloss mit Selbstverriegelung ist die geschlossene Tür immer 1 Schlossfalle verriegelt. Steuerfalle Riegel Funktionsprinzip Beim Schließen der Tür wird die ausgefahrene Schlossfalle (Abb. 5 – 1) auf dem Schließblech nach innen gedrückt. -
Seite 15: Zutrittskontrolle
Zutrittskontrolle Äußeren Türdrücker elektrisch kuppeln zweigeteilte Über eine zweigeteilte Drückernuss in Kombination mit einem zweigeteilten Drückerstift ermöglicht das Drückernuss Elektro-Sicherheitsschloss 809 eine Zutrittskontrolle. Der äußere Drückerstift kann elektrisch an- oder abgekup- pelt werden (je nach Produktvariante Arbeisstrom oder Ruhestrom), so dass auch der zunächst funktionslose äußere Türdrücker zum Öffnen der Tür benutzt werden kann. -
Seite 16: Notfall
Ruhestrom und Arbeitsstrom im Notfall Das Elektro-Sicherheitsschloss 809M gibt es in den Produktvarianten „Ruhestrom“ und „Arbeitsstrom“. Arbeitsstrom In der Produktvariante Arbeitsstrom wird der Außentürdrücker abgekuppelt, wenn kein elektrischer Strom fließt. Im Normalbetrieb fließt also dauerhaft kein Strom. Ruhestrom In der Produktvariante Ruhestrom wird der Außentürdrücker abgekuppelt, wenn ein elektrischer Strom fließt. -
Seite 17: Betrieb Mit Zusätzlicher Fluchttürsicherung
Betrieb mit zusätzlicher Fluchttürsicherung Abb. 6 : Fluchttürsicherung mit effeff Fluchttürsteuer- terminal 1385 NOTTASTE Nur bei Gefahr betätigen Bei Betrieb mit zusätzlicher Fluchttürsicherung (Abb. 6) kann die Tür unter folgenden Bedingungen von innen geöffnet werden: · Alarm wurde ausgelöst (Nottaste wurde) oder ·... -
Seite 18: Montage
Montage Warnung! Prüfen auf Beschädigung: Beschädigungen der Kabel können zu Stromschlägen führen. Beschädigungen an den Metallteilen können zu Verletzungen führen. Ein beschädigtes Gerät ist ein Sicherheitsrisiko. Prüfen Sie die Verpackung und das Elektro-Mehrfachverriegelungsschloss 819 auf Beschädigungen. Ein beschädigtes Gerät darf nicht in Betrieb genommen werden. Auch beschädigte Kabel und Steckverbindungen dürfen nicht verwendet werden. -
Seite 19: Montieren
Montieren Warnung! Lebensgefahr durch Stromschlag: Eine unsachgemäße Verkabelung ist lebensgefährlich und kann das Elektro-Sicherheitsschloss 809M zerstören. Das Anschließen der Stromversorgung darf ausschließlich von einer geschulten Fachperson durchgeführt werden. Vorsicht! Verletzungsgefahr durch scharfe Kanten und Späne: Beim Bohren und anderen zerspanenden Arbeiten besteht durch scharfe Kanten und Späne Verletzungsgefahr. -
Seite 20: Elektro-Sicherheitsschloss 809M Montieren
Elektro-Sicherheitsschloss 809M montieren Verschrauben Sie das Elektro-Sicherheitsschloss 809M in der Schlosstasche. Das Elektro-Sicherheits- Befestigen Sie die Schlossbeschläge. schloss verschrauben Prüfen Sie das Elektro-Sicherheitsschloss 809M auf Leichtgängigkeit. Mit montiertem Schließblech ist das Elektro-Sicherheitsschloss 809M funktionsbereit. Schließblech montieren Fertigen Sie die Schließblechtasche und alle Bohrungen („Zubehör“ auf Seite 26). Das passende Schließ- blech verschrauben Säubern Sie die Schließblechtasche und alle Bohrlöcher durch Ausblasen oder Aussaugen. -
Seite 21: Elektrischer Anschluss
Elektrischer Anschluss Kabel verlegen und anschließen Das Anschlusskabel muss im Türblatt von der Schlossseite zur Bandseite geführt werden. Anschließend muss das Kabel vom Türblatt in den Türrahmen verlegt werden. Verlegen Sie das Anschlusskabel unter Beachtung folgender Hinweise: · Es wird empfohlen, das Kabel innerhalb des Türblatts in einem geeigneten Leerrohr mit einem Innendurchmesser von mindesten 7 mm zu verlegen. -
Seite 22: Beschläge
Beschläge Elektro-Sicherheitsschloss 809M mit Abb. 9 : Fluchttürfunktion Beschläge und Außenseite Türdrücker Das Elektro-Sicherheitsschloss 809M mit Fluchttür- funktion erfordert einen Beschlag · mit geteiltem Drückerstift und · beidseitig drehbar in den Schilden gelagerten Türdrückern nach DIN EN 179. Die Länge der Drückerstifte ist abhängig von ·... -
Seite 23: Fertigen Bauseitiger Schließbleche
Fertigen bauseitiger Schließbleche Passende Schließbleche können bei ASSA ABLOY Sicherheitstechnik GmbH bestellt werden. In Abb. 11 ist die Bemaßung für ein bauseitiges Schließblech zum Elektro-Sicherheitsschloss 809M - Vollblatt dargestellt. Achtung! Ausschließende Steuerfalle blockiert die geschlossene Tür: Bei der Fertigung von Schließblechen muss darauf geachtet werden, dass die Steuerfalle bei einer geschlossenen Tür niemals ausschließt. -
Seite 24: Technische Daten
Technische Daten Abmessungen Abb. 12 : Abmessungen des 101 (106) Elektro-Sicherheitsschlos- ses 809M - Vollblatt Ø5,3 11,5 11,5 60 (65) 93 (98) Technische Daten... -
Seite 25: Technische Daten
Technische Daten Eigenschaft Ausprägung Dornmaß 60 mm, 65 mm Entfernung 72 mm Drückernuss 9 mm Falzluft 3 mm (2,5 mm bis 4,5 mm) Riegelausschluss 20 mm Riegelhöhe 33 mm Riegelstärke 8 mm Stulpmaße 20 mm x 235 mm x 3 mm 24 mm x 235 mm x 3 mm Material: Schlossfalle und Riegel... -
Seite 26: Zubehör
Zubehör www.assaabloy.de Service / Downloads / Produkte / Sicherheitsschlösser Schließbleche Schließbleche gibt es als Flachschließblech in 3 mm Dicke (Abb. 13) sowie in den Ausführungen Lappen- schließblech (Abb. 14), Winkelschließblech (Abb. 15) und Sicherheitswinkelschließblech (Abb. 16). Flachschließbleche Flachschließblech mit 20 mm Breite effeff –... -
Seite 27: Lappenschließblech
Lappenschließblech effeff – Lappenschließblech 809 LAP Bestellnummer: 8 0 9 . 0 0 0 0 5 0 0 1– 3 5 Abb. 14 : Lappenschließblech Technische Daten... -
Seite 28: Winkelschließbleche
Winkelschließbleche effeff – Winkelschließblech 809 iW 066 DIN Links Bestellnummer: 1 4 1 0 – 6 0 0 6 6 3 5 – 0 4 effeff – Winkelschließblech 809 iW 066 DIN Rechts Bestellnummer: 1 4 1 0 – 6 0 0 6 6 3 5 – 0 5 Abb. -
Seite 29: Sicherheitswinkelschließbleche
Sicherheitswinkelschließbleche effeff – Winkelschließblech 809 SiiW 312 DIN Links Bestellnummer: 1 4 1 0 – 6 0 3 1 2 3 5 – 0 4 effeff – Winkelschließblech 809 SiiW 312 DIN Rechts Bestellnummer: 1 4 1 0 – 6 0 3 1 2 3 5 – 0 5 Abb. -
Seite 30: Flexibler Kabelübergang
Flexibler Kabelübergang Flexiblen Kabelüber- Der im Kapitel „Kabel verlegen und anschließen“, Seite 21 genannte flexible Kabelübergang zur Kabelfüh- gang bestellen rung vom Türblatt auf das Zargenprofil (oder die Wand) gehört nicht zum Lieferumfang des Elektro-Sicher- heitsschlosses 809M. Der Kabelübergang kann separat bestellt werden: effeff –... -
Seite 31: Wartung, Gewährleistung
Wartung, Gewährleistung, Entsorgung Wartung Achtung! Sachschaden und Funktionsbeeinträchtigung durch falsche Schmierung: Das Schloss darf innen nicht gefettet werden. Keine Schmierstoffe in das Schloss hinein spritzen. Das Elektro-Sicherheitsschloss 809M ist wartungsfrei. Gegebenenfalls die Gleitfläche der Schlossfalle mit einem Silikonfett hauchdünn fetten. Feuerschutztüren In Abständen von nicht mehr als einem Monat muss eine Notausgangstür auf sicheres Funktionsfähigkeit müssen einmal pro... - Seite 92 ASSA ABLOY is the global leader in door opening solutions, dedicated to satisfying end-user needs for security, safety and convenience ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND albstadt @ assaabloy.com Tel. + 497431 123-0 Fax + 497431 123-240...
