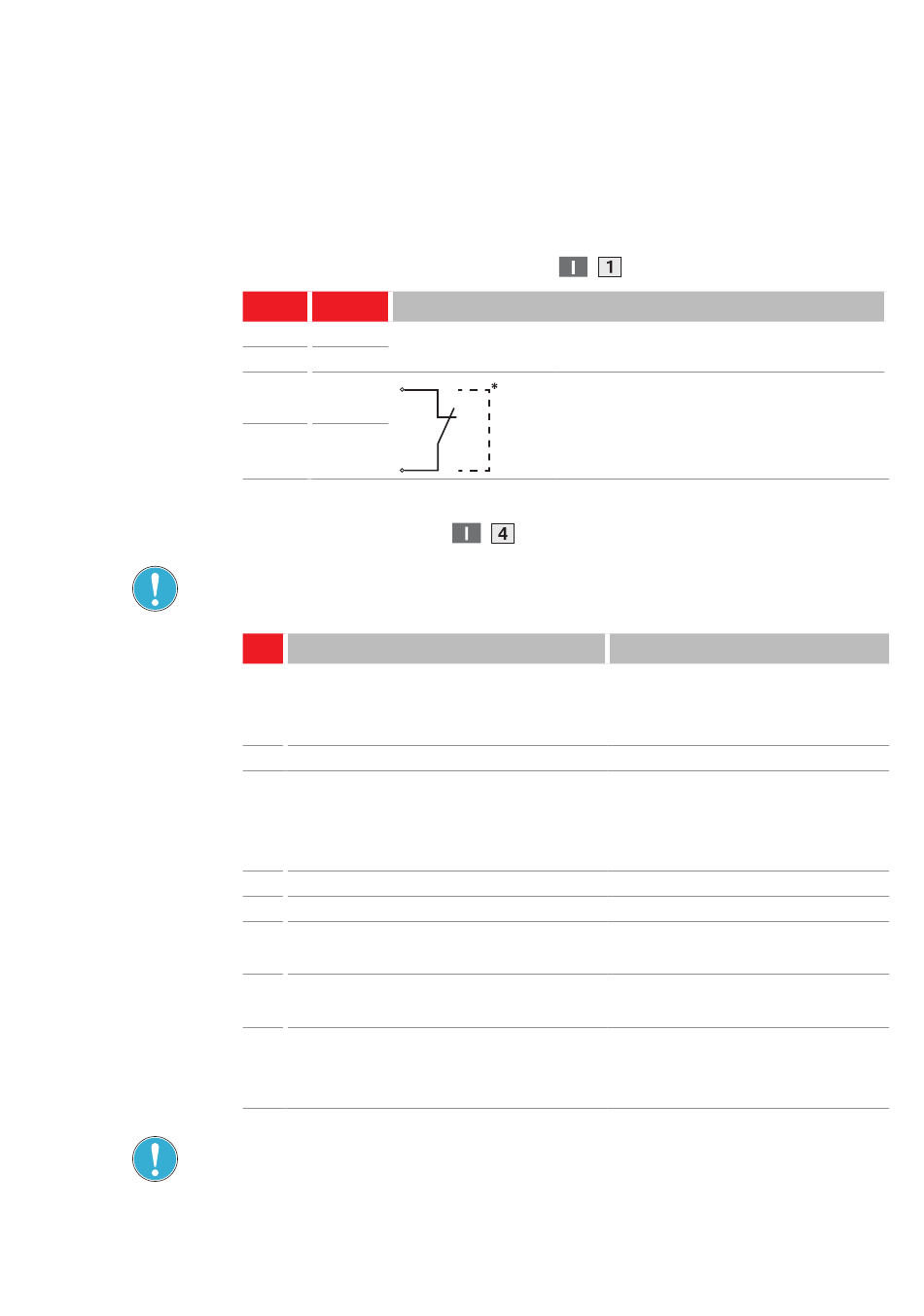

Anschlussklemmen auf der Hauptplatine (Abb .
Klemme Anschluss
DIP-Schalter
DIP-Schaltereinstellungen (Abb .
Hinweis
Im Auslieferungszustand stehen alle DIP-Schalter auf OFF.
Vor Einstellung die Schutzfolie abziehen.
DIP
*Hinweis
Nach der Konfiguration über Telnet oder TCP/IP kann der OPENDO neo LAN Controller auch über die
Software konfiguriert werden.
Um die Sicherheit des Systems zu gewährleisten muss der DIP-Schalter 6 im Normalbetrieb immer
auf OFF stehen!
D0062201
Beschreibung
1
AC/DC
Spannungsversorgung 12 - 24 V AC/DC
2
AC/DC
3
TAMP-1
4
TAMP-2
ON
Serieller Anschluss (RS232) zur Kommunikati-
1
on mit dem Controller aktiviert
2
Reserviert ⇒ Muss auf OFF stehen
Installationstest der Zutrittskontrollanlage.
Automatische Erkennung der Current Loop
3
Teilnehmer oder Funktionstest der Leser (alle
Identmittel und jeder 4-stellige Code ist gültig).
4
Reserviert ⇒ Muss auf OFF stehen
5
Reserviert ⇒ Muss auf OFF stehen
6
aktiviert Telnet auf dem Controller*
IP-Adresse des Controllers auf 192.168.1.250
7
und Subnetzmaske auf 255.255.255.0
Alle Einstellungen werden auf Werkseinstellung
8
gesetzt und die Datenbank unwiederbringlich
gelöscht.
/
)
Sabotagekontakt
Ruhestrommeldelinie
z. B. zum Anschluss eines Türkontaktes.
* Bei Nichtbeschaltung: Brücke einbauen.
/
)
OFF
Terminal Kommunikation über den Seri-
ellen Anschluss deaktiviert.
Anschluss kann z. B. für eine Kommunika-
tion mit einem Modem genutzt werden.
Normalbetrieb
Normalbetrieb
Normalbetrieb (IP-Adresse des Control-
lers wie konfiguriert)
Normalbetrieb
