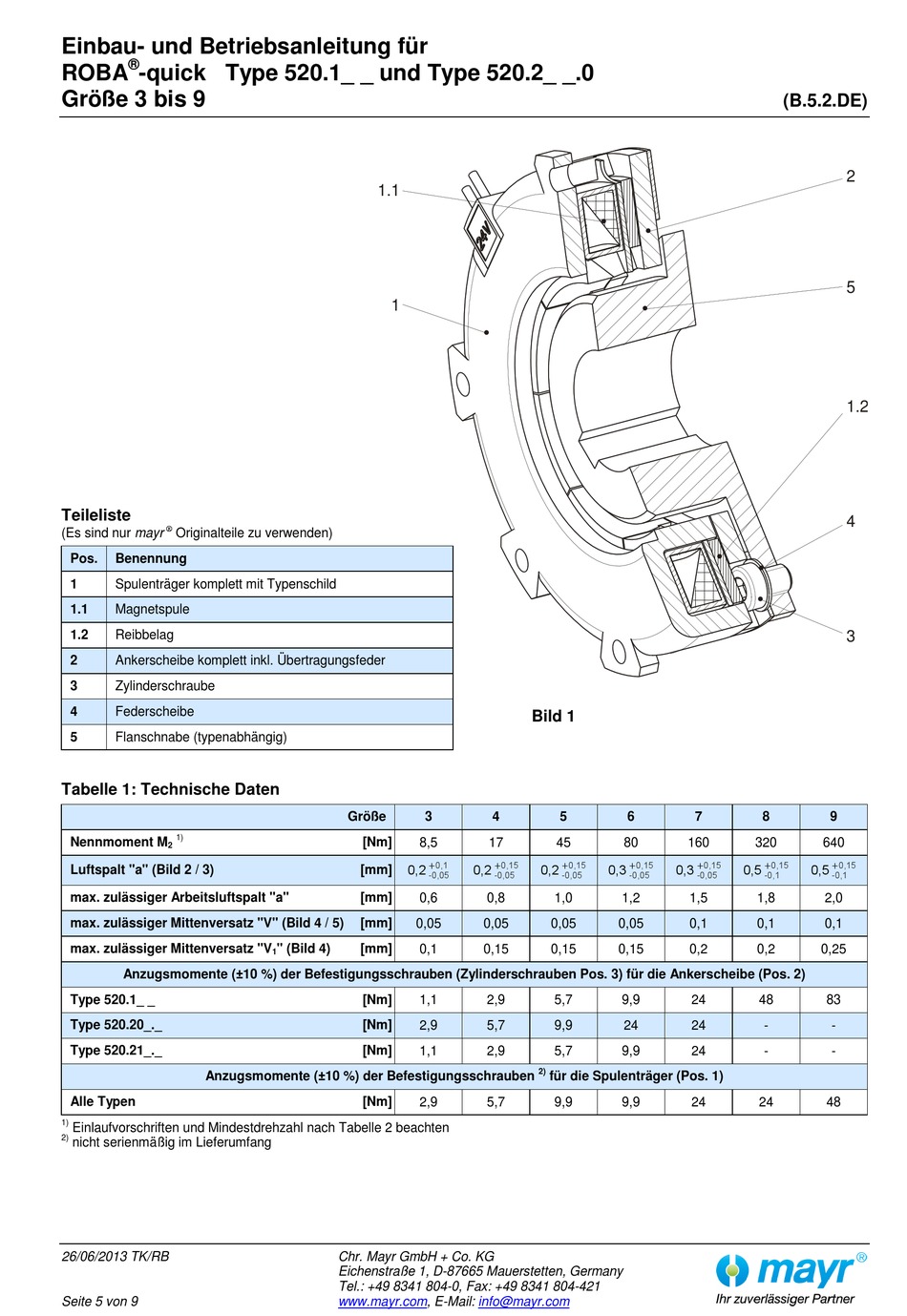

Einbau- und Betriebsanleitung für
®
ROBA
-quick Type 520.1_ _ und Type 520.2_ _.0
Größe 3 bis 9
Teileliste
(Es sind nur mayr
Originalteile zu verwenden)
Pos.
Benennung
1
Spulenträger komplett mit Typenschild
1.1
Magnetspule
1.2
Reibbelag
2
Ankerscheibe komplett inkl. Übertragungsfeder
3
Zylinderschraube
4
Federscheibe
5
Flanschnabe (typenabhängig)
Tabelle 1: Technische Daten
1)
Nennmoment M
2
Luftspalt "a" (Bild 2 / 3)
max. zulässiger Arbeitsluftspalt "a"
max. zulässiger Mittenversatz "V" (Bild 4 / 5)
max. zulässiger Mittenversatz "V
Anzugsmomente (±10 %) der Befestigungsschrauben (Zylinderschrauben Pos. 3) für die Ankerscheibe (Pos. 2)
Type 520.1_ _
Type 520.20_._
Type 520.21_._
Anzugsmomente (±10 %) der Befestigungsschrauben
Alle Typen
1)
Einlaufvorschriften und Mindestdrehzahl nach Tabelle 2 beachten
2)
nicht serienmäßig im Lieferumfang
26/06/2013 TK/RB
Seite 5 von 9
1.1
1
Größe
3
[Nm]
[mm]
8,5
[mm]
[mm]
0,6
[mm]
0,05
" (Bild 4)
[mm]
0,1
1
[Nm]
1,1
[Nm]
2,9
[Nm]
1,1
[Nm]
2,9
Chr. Mayr GmbH + Co. KG
Eichenstraße 1, D-87665 Mauerstetten, Germany
Tel.: +49 8341 804-0, Fax: +49 8341 804-421
www.mayr.com, E-Mail:
Bild 1
4
5
6
17
45
80
0,8
1,0
1,2
0,05
0,05
0,05
0,15
0,15
0,15
2,9
5,7
9,9
5,7
9,9
24
2,9
5,7
9,9
2)
für die Spulenträger (Pos. 1)
5,7
9,9
9,9
info@mayr.com
(B.5.2.DE)
2
5
1.2
4
3
7
8
9
160
320
640
1,5
1,8
2,0
0,1
0,1
0,1
0,2
0,2
0,25
24
48
83
24
-
-
24
-
-
24
24
48
