Funktionsprinzip der kabellosen Schließkantensicherung:
•
In die Einlage der Schlussleiste werden Optosensoren beidseitig eingebaut. Zum Schutz
der Optosensoren vor Beschädigung werden in die Schlussleiste zwei Stützen beidseitig
angebracht (Abb. 4)
•
Wenn das Tor nach unten fährt und auf ein Hindernis auftrifft, wird die Gummi-Einlage ver-
formt, was zur Unterbrechung des optischen Strahls führt. Die Optosensoren übermitteln
ein Signal an den Transmitter/Empfänger, der an der unteren Kante des Rolltorpanzers (d.h.
an der Schlussleiste) angebracht ist.
•
Danach übermittelt der Transmitter dieses Funksignal an die Steuereinheit mit integriertem
Funkempfänger weiter. Sie ist so programmiert, dass das Rolltor in diesem Fall stoppt und
anschließend wieder auffährt, bis es komplett geöffnet ist.
Schlussleiste
Einlage
Das Funktionsprinzip der kabelgebundenen Schließkantensicherung unterscheidet sich fast nicht
von dem des kabellosen Systems. Der einzige Unterschied besteht darin, dass der Transmitter
in diesem System fehlt und das Signal von Optosensoren direkt an die Steuereinheit durch
Spiralkabel übertragen wird.
BETRIEBSANLEITUNG ROLLTORE
Transmitter

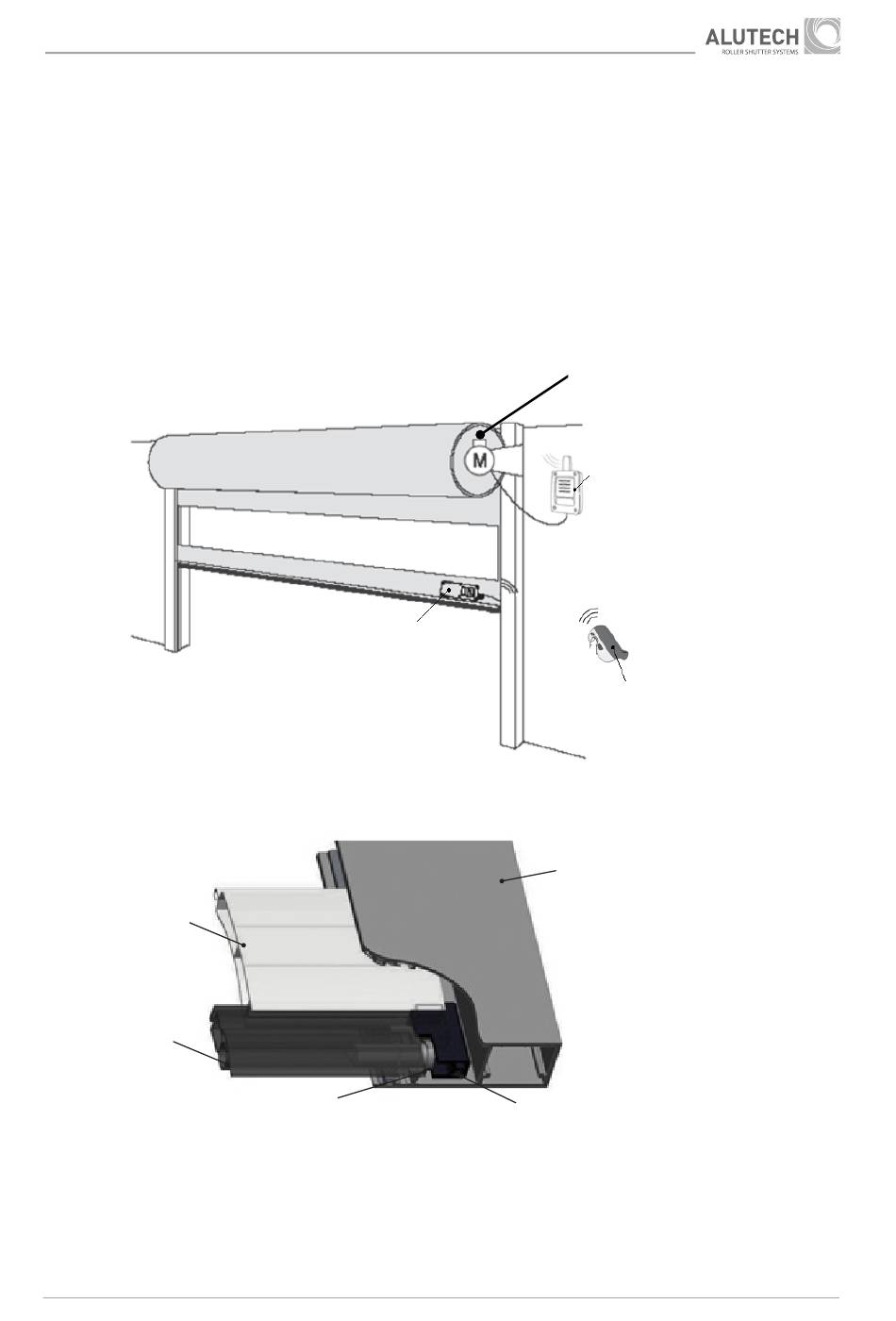

Abb. 3 Automatisierung der Schließkantensicherung
Optosensor
Abb. 4 Anordnung der Elemente der Schließkantensicherung
Elektroantrieb
Elektroantrieb
Steuereinheit
Handsender
Führungsschiene
Stütze
7
