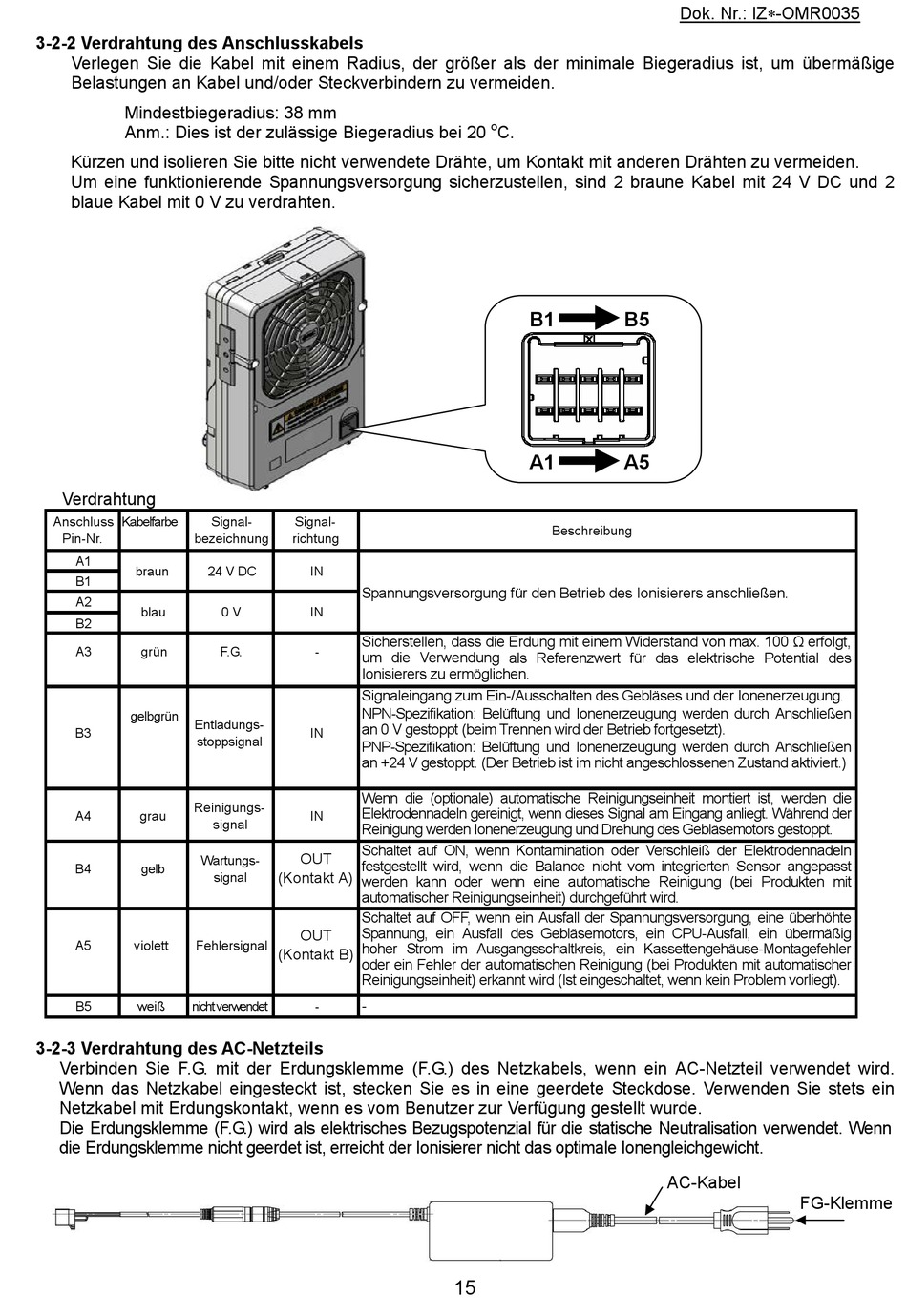

3-2-2 Verdrahtung des Anschlusskabels
Verlegen Sie die Kabel mit einem Radius, der größer als der minimale Biegeradius ist, um übermäßige
Belastungen an Kabel und/oder Steckverbindern zu vermeiden.
Mindestbiegeradius: 38 mm
Anm.: Dies ist der zulässige Biegeradius bei 20
Kürzen und isolieren Sie bitte nicht verwendete Drähte, um Kontakt mit anderen Drähten zu vermeiden.
Um eine funktionierende Spannungsversorgung sicherzustellen, sind 2 braune Kabel mit 24 V DC und 2
blaue Kabel mit 0 V zu verdrahten.
Verdrahtung
Anschluss
Kabelfarbe
Pin-Nr.
bezeichnung
A1
braun
B1
A2
blau
B2
A3
grün
gelbgrün
Entladungs-
B3
stoppsignal
Reinigungs-
A4
grau
Wartungs-
B4
gelb
A5
violett
Fehlersignal
B5
weiß
nicht verwendet

3-2-3 Verdrahtung des AC-Netzteils

Verbinden Sie F.G. mit der Erdungsklemme (F.G.) des Netzkabels, wenn ein AC-Netzteil verwendet wird.
Wenn das Netzkabel eingesteckt ist, stecken Sie es in eine geerdete Steckdose. Verwenden Sie stets ein
Netzkabel mit Erdungskontakt, wenn es vom Benutzer zur Verfügung gestellt wurde.
Die Erdungsklemme (F.G.) wird als elektrisches Bezugspotenzial für die statische Neutralisation verwendet. Wenn
die Erdungsklemme nicht geerdet ist, erreicht der Ionisierer nicht das optimale Ionengleichgewicht.
Signal-
Signal-
richtung
24 V DC
IN
Spannungsversorgung für den Betrieb des Ionisierers anschließen.
0 V
IN
Sicherstellen, dass die Erdung mit einem Widerstand von max. 100 Ω erfolgt,
F.G.
-
um die Verwendung als Referenzwert für das elektrische Potential des
Ionisierers zu ermöglichen.
Signaleingang zum Ein-/Ausschalten des Gebläses und der Ionenerzeugung.
NPN-Spezifikation: Belüftung und Ionenerzeugung werden durch Anschließen
an 0 V gestoppt (beim Trennen wird der Betrieb fortgesetzt).
IN
PNP-Spezifikation: Belüftung und Ionenerzeugung werden durch Anschließen
an +24 V gestoppt. (Der Betrieb ist im nicht angeschlossenen Zustand aktiviert.)
Wenn die (optionale) automatische Reinigungseinheit montiert ist, werden die
Elektrodennadeln gereinigt, wenn dieses Signal am Eingang anliegt. Während der
IN
signal
Reinigung werden Ionenerzeugung und Drehung des Gebläsemotors gestoppt.
Schaltet auf ON, wenn Kontamination oder Verschleiß der Elektrodennadeln
OUT
festgestellt wird, wenn die Balance nicht vom integrierten Sensor angepasst
(Kontakt A)
signal
werden kann oder wenn eine automatische Reinigung (bei Produkten mit
automatischer Reinigungseinheit) durchgeführt wird.
Schaltet auf OFF, wenn ein Ausfall der Spannungsversorgung, eine überhöhte
Spannung, ein Ausfall des Gebläsemotors, ein CPU-Ausfall, ein übermäßig
OUT
hoher Strom im Ausgangsschaltkreis, ein Kassettengehäuse-Montagefehler
(Kontakt B)
oder ein Fehler der automatischen Reinigung (bei Produkten mit automatischer
Reinigungseinheit) erkannt wird (Ist eingeschaltet, wenn kein Problem vorliegt).
-
-
o
C.
B1
B5
A1
A5
Beschreibung
15
Dok. Nr.: IZ-OMR0035
AC-Kabel
FG-Klemme
