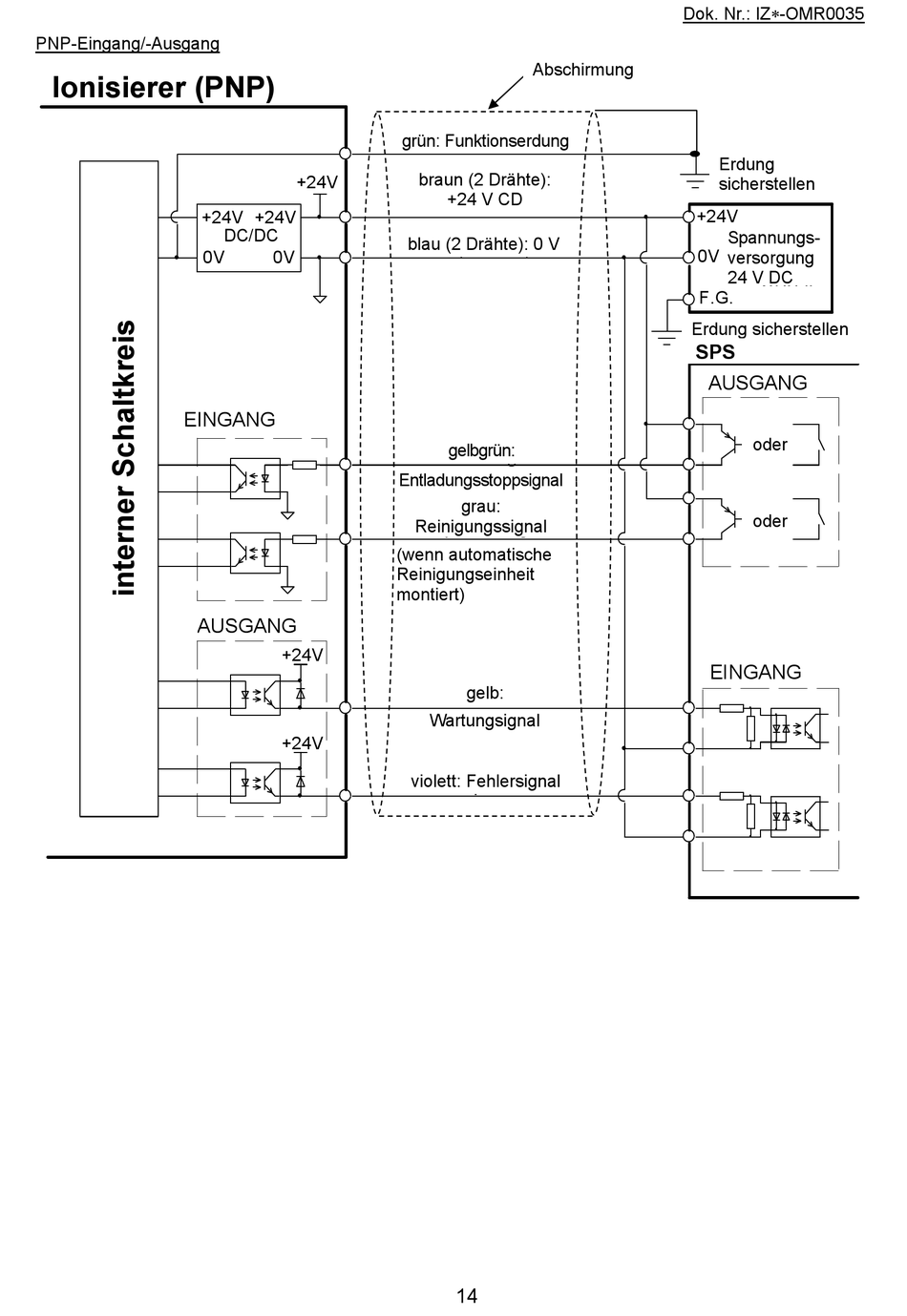

PNP-Eingang/-Ausgang
Ionisierer (PNP)
Ionizer(PNP)
+24 V +24 V
+24V
0 V
0V
EINGANG
INPUT
AUSGANG
OUTPUT
+24 V
+24V
+24V
DC/DC
DC/DC
0 V
0V
+24 V
+24V
+24 V
+24V
Abschirmung
Shield
grün: Funktionserdung
Green F.G.
braun (2 Drähte):
Brown (2cables)
+24 V CD
+24VDC
blau (2 Drähte): 0 V
Blue (2cables)0V
gelbgrün:
Yellowish green
Ionizer stop
Entladungsstoppsignal
grau:
Reinigungssignal
Grey Cleaning
(wenn automatische
(When automatic
Reinigungseinheit
cleaning unit is fitted)
montiert)
gelb:
Yellow
Maintenance
Wartungsignal
violett: Fehlersignal
Purple Error
14
Dok. Nr.: IZ-OMR0035
Erdung
Take care to
sicherstellen
ground.
+24V
+24 V
Power
Spannungs-
0V
versorgung
supply
24 V DC
24VDC
F.G.
Take care to ground.
Erdung sicherstellen
PLC
SPS
AUSGANG
OUTPUT
oder
or
oder
od
or
oder
oder
od
EINGANG
INPUT
