Dok. Nr.: IZ-OMR0035

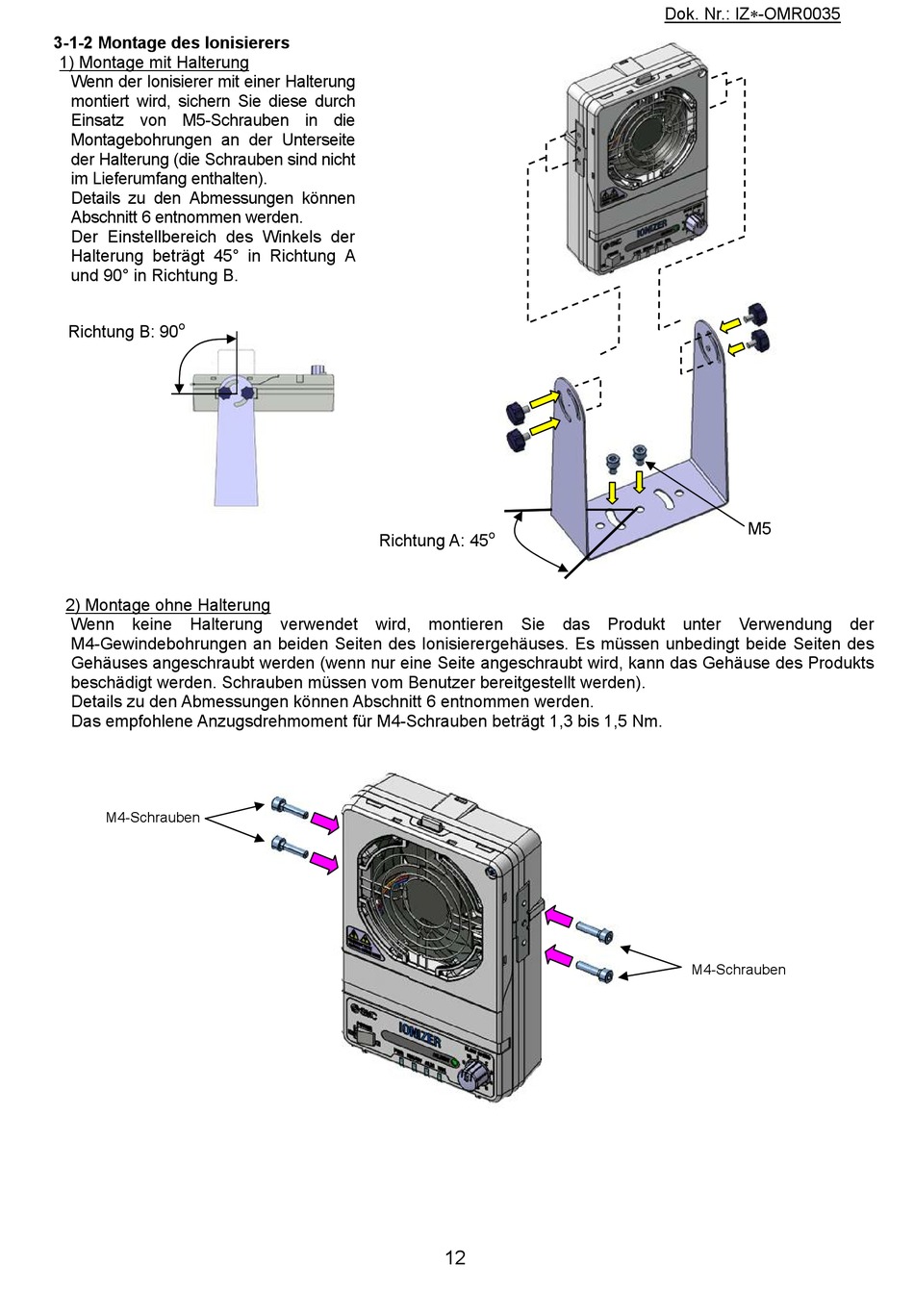

3-1-2 Montage des Ionisierers
1) Montage mit Halterung
Wenn der Ionisierer mit einer Halterung
montiert wird, sichern Sie diese durch
Einsatz von M5-Schrauben in die
Montagebohrungen an der Unterseite
der Halterung (die Schrauben sind nicht
im Lieferumfang enthalten).
Details zu den Abmessungen können
Abschnitt 6 entnommen werden.
Der Einstellbereich des Winkels der
Halterung beträgt 45° in Richtung A
und 90° in Richtung B.
o
Richtung B: 90
M5
o
Richtung A: 45
2) Montage ohne Halterung
Wenn keine Halterung verwendet wird, montieren Sie das Produkt unter Verwendung der
M4-Gewindebohrungen an beiden Seiten des Ionisierergehäuses. Es müssen unbedingt beide Seiten des
Gehäuses angeschraubt werden (wenn nur eine Seite angeschraubt wird, kann das Gehäuse des Produkts
beschädigt werden. Schrauben müssen vom Benutzer bereitgestellt werden).
Details zu den Abmessungen können Abschnitt 6 entnommen werden.
Das empfohlene Anzugsdrehmoment für M4-Schrauben beträgt 1,3 bis 1,5 Nm.
M4-Schrauben
M4-Schrauben
12
