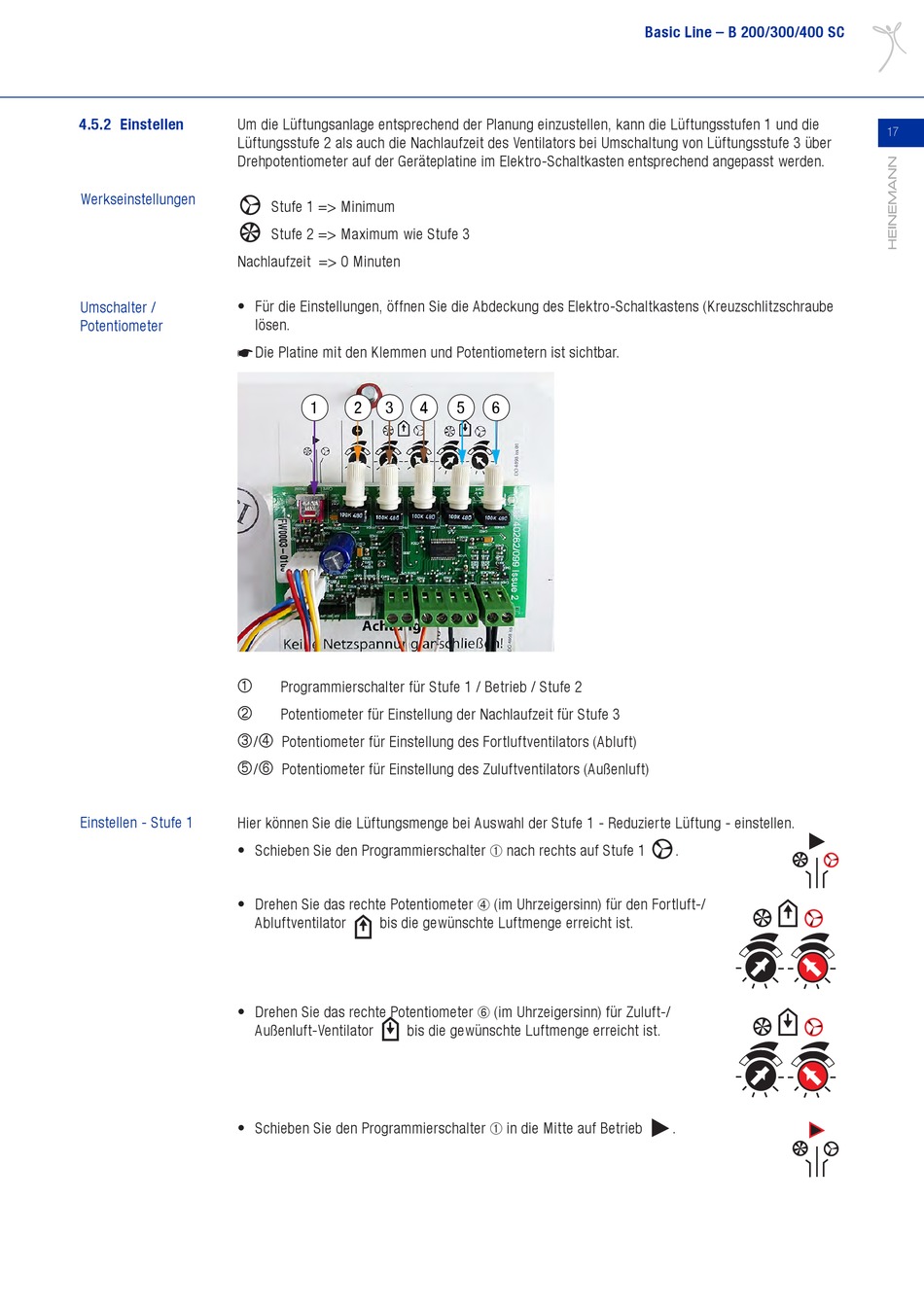

4.5.2 Einstellen
Um die Lüftungsanlage entsprechend der Planung einzustellen, kann die Lüftungsstufen 1 und die
Lüftungsstufe 2 als auch die Nachlaufzeit des Ventilators bei Umschaltung von Lüftungsstufe 3 über
Drehpotentiometer auf der Geräteplatine im Elektro-Schaltkasten entsprechend angepasst werden.
Werkseinstellungen
Nachlaufzeit => 0 Minuten
• Für die Einstellungen, öffnen Sie die Abdeckung des Elektro-Schaltkastens (Kreuzschlitzschraube
Umschalter /
Potentiometer
Die Platine mit den Klemmen und Potentiometern ist sichtbar.
/
/
Einstellen - Stufe 1
Hier können Sie die Lüftungsmenge bei Auswahl der Stufe 1 - Reduzierte Lüftung - einstellen.
• Schieben Sie den Programmierschalter nach rechts auf Stufe 1
• Drehen Sie das rechte Potentiometer (im Uhrzeigersinn) für den Fortluft-/
• Drehen Sie das rechte Potentiometer (im Uhrzeigersinn) für Zuluft-/
• Schieben Sie den Programmierschalter in die Mitte auf Betrieb
Stufe 1 => Minimum
Stufe 2 => Maximum wie Stufe 3
lösen.
1
2
3
4
Programmierschalter für Stufe 1 / Betrieb / Stufe 2
Potentiometer für Einstellung der Nachlaufzeit für Stufe 3
Potentiometer für Einstellung des Fortluftventilators (Abluft)
Potentiometer für Einstellung des Zuluftventilators (Außenluft)
Abluftventilator
bis die gewünschte Luftmenge erreicht ist.
Außenluft-Ventilator
bis die gewünschte Luftmenge erreicht ist.
5
6
Basic Line – B 200/300/400 SC
.
.
17
