Basic Line – B 200/300/400 SC
16
4.5
In Betrieb
nehmen / Ein-
stellungen
4.5.1 Einschalten
Lüftungsstufen auf
3-Stufenschalter

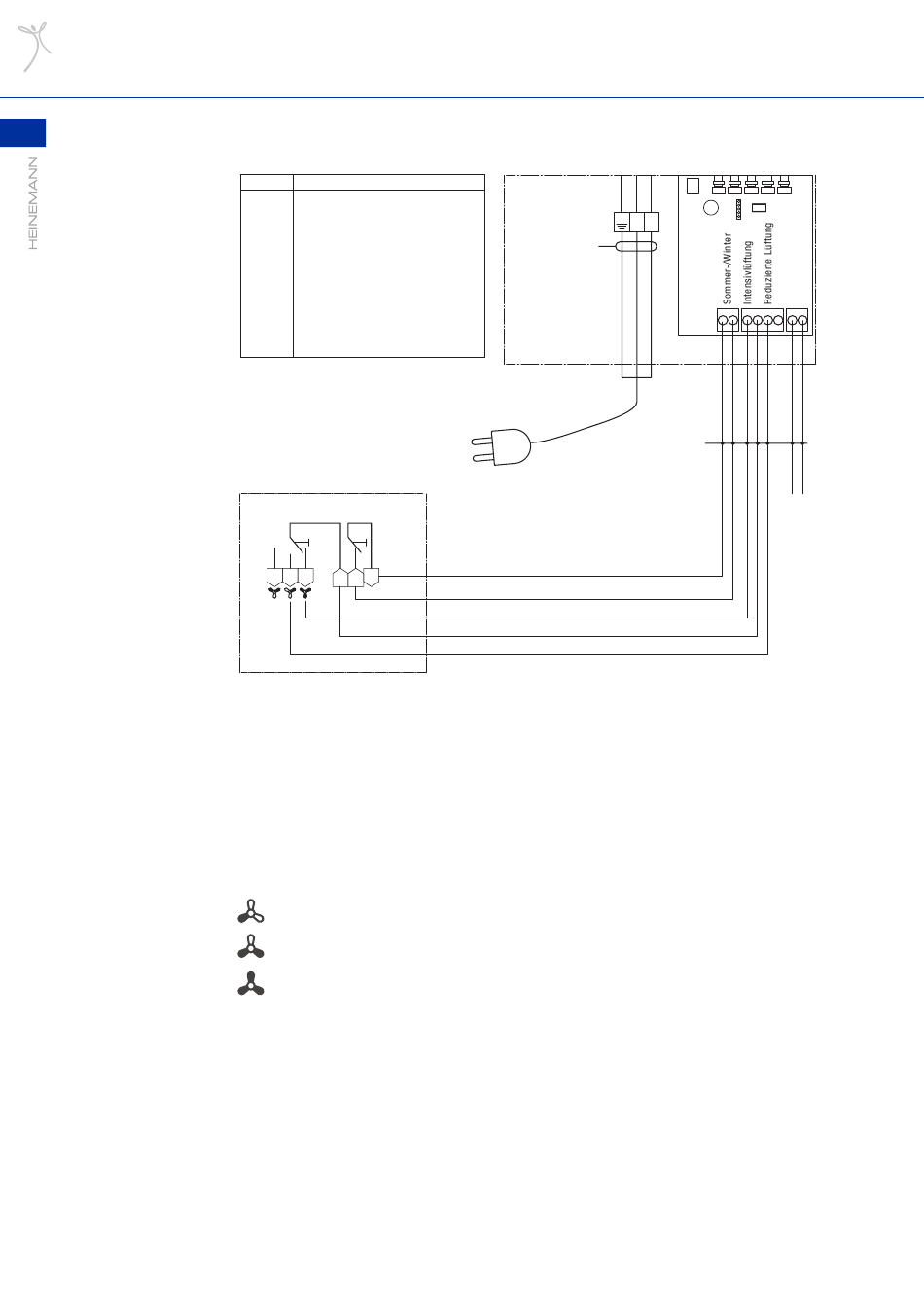

• Klemmen Sie die 5 Adern für den Sommer-/Winter-Umschalter und den Schalter der Lüftungsstu-
fen, dem Schaltplan entsprechend an.
Klemme Funktion
10/11
Sommer-/Winter-Umschalter
- Kontakt geschlossen =>
Sommerbetrieb, keine WRG
- Kontakt offen => Winterbetrieb
mit Wärmerückgewinnung
12
Schaltspannung für Lüfterstufen
9
Intensiv-Lüftung = Stufe 3
8
Reduzierte Lüftung = Stufe 1
7
Nenn-Lüftung = Stufe 2
- Intern angeschlossen
- Läuft automatisch
3-Stufen-Schalter
7
8
9
12
11
10
Das Lüftungsgerät ist betriebsbereit, sobald der 3-Stufenschalter angeschlossen und der Netzstecker
in die Steckdose (230 V) eingesteckt ist.
HINWEIS
Das Lüftungsgerät läuft beim Einschalten standardmäßig mit der Lüftungsstufe 2, die gleichbedeu-
tend mit der Nennlüftung ist.
Stufe 1 => Reduzierte Lüftung = Minimale Lüftungsstufe (einstellbar)
Stufe 2 => Nenn-Lüftung = Dauer-Lüftungsstufe (einstellbar)
Stufe 3 => Intensiv-Lüftung = Maximale Lüftungsstufe (nicht einstellbar)
Elektro-Schaltkasten
N
3 X 1.5 S
Steuerleitung
YSLYOZ 5 x 0,75 mm
Absicherung für Steckeranschluss:
- 3 A bei B 200 SC
- 5 A bei B 300 /400 SC
Sommer-/Winter-Kontakt
Intensiv-Lüftung
Schaltspannung Lüfterstufen
Reduzierte Lüftung
L
2
Frostschutz-
Temperatur-
Sensor
