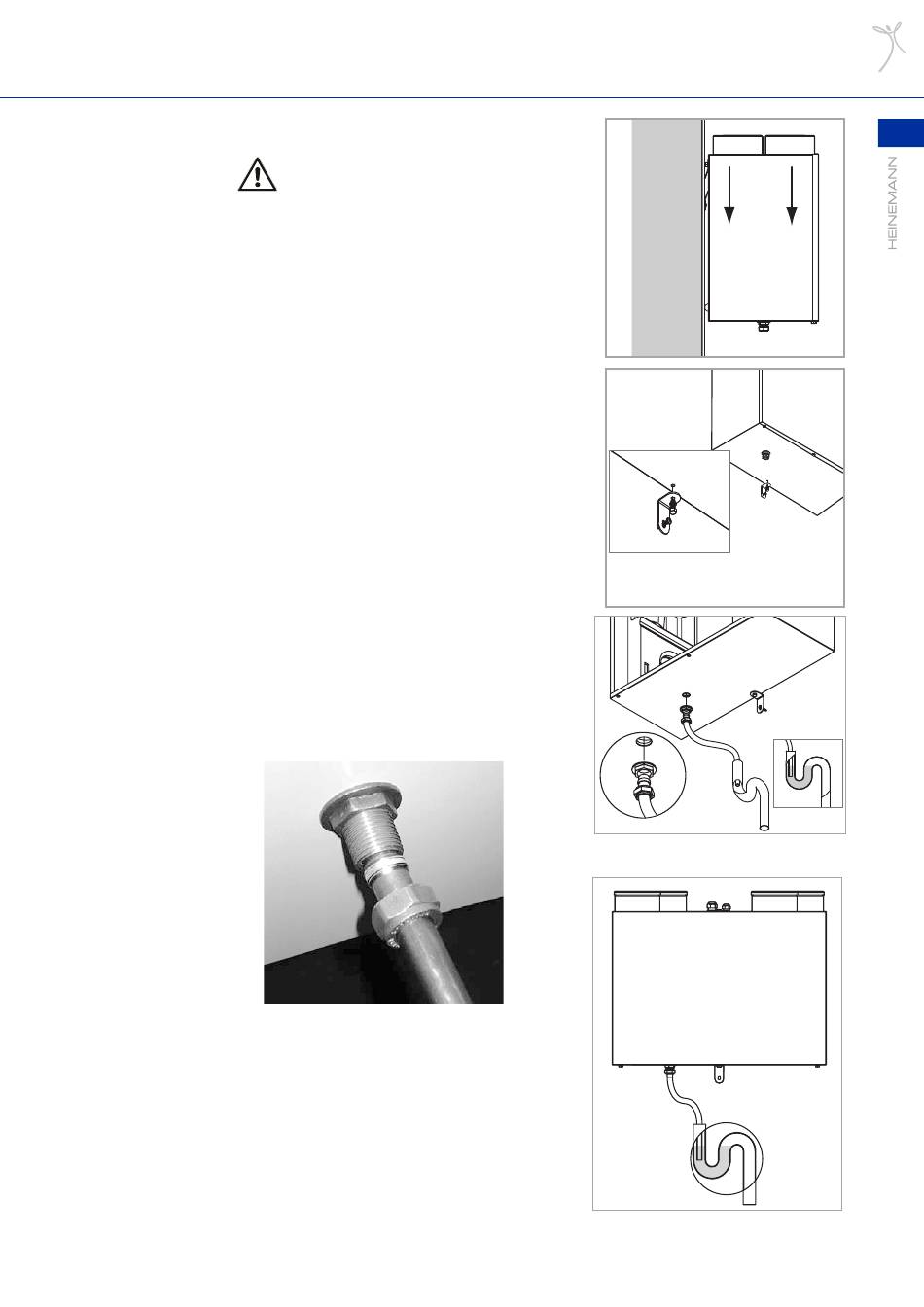

6. Befestigen Sie nun das Gerät, indem Sie die beiden
Verankerungen der Winkelhalter ineinander schieben.
ACHTUNG
Versichern Sie sich, dass die Verriegelung der Wand und
des Gerätes vollständig ineinander sitzen.
7.
Befestigen Sie nun den unteren Sicherungswin-
kel, siehe auch Abbildung. Benutzen Sie dafür die
Schrauben M6, die dazugehörigen Beilagscheiben und
passende Wanddübel.
HINWEIS
Der Sicherungswinkel wird zur Feinausrichtung des Geräts
benötigt und verhindert darüber hinaus ein unbeabsichtig-
tes Aushängen des Lüftungsgeräts.
8. Der Kondensatablauf zur Entwässerungsanlage
erfolgt über einen bauseitigen Siphon. Die Verbin-
dung zum Abwassersystem kann durch den 15 mm
Gewindenippel am Boden des Gerätes hergestellt
werden.
9. Befestigen Sie das Kondensatrohr bauseits mit Hilfe
der Klemmringverschraubung.
10. Nach dem Anschluss muss der Siphon mit Wasser
gefüllt werden.
Basic Line – B 200/300/400 SC
Lüftungsgerät
in Befestigungs-
winkel einhängen
