Basic Line – B 200/300/400 SC
14
4.3
Anschluss an
den Kanal

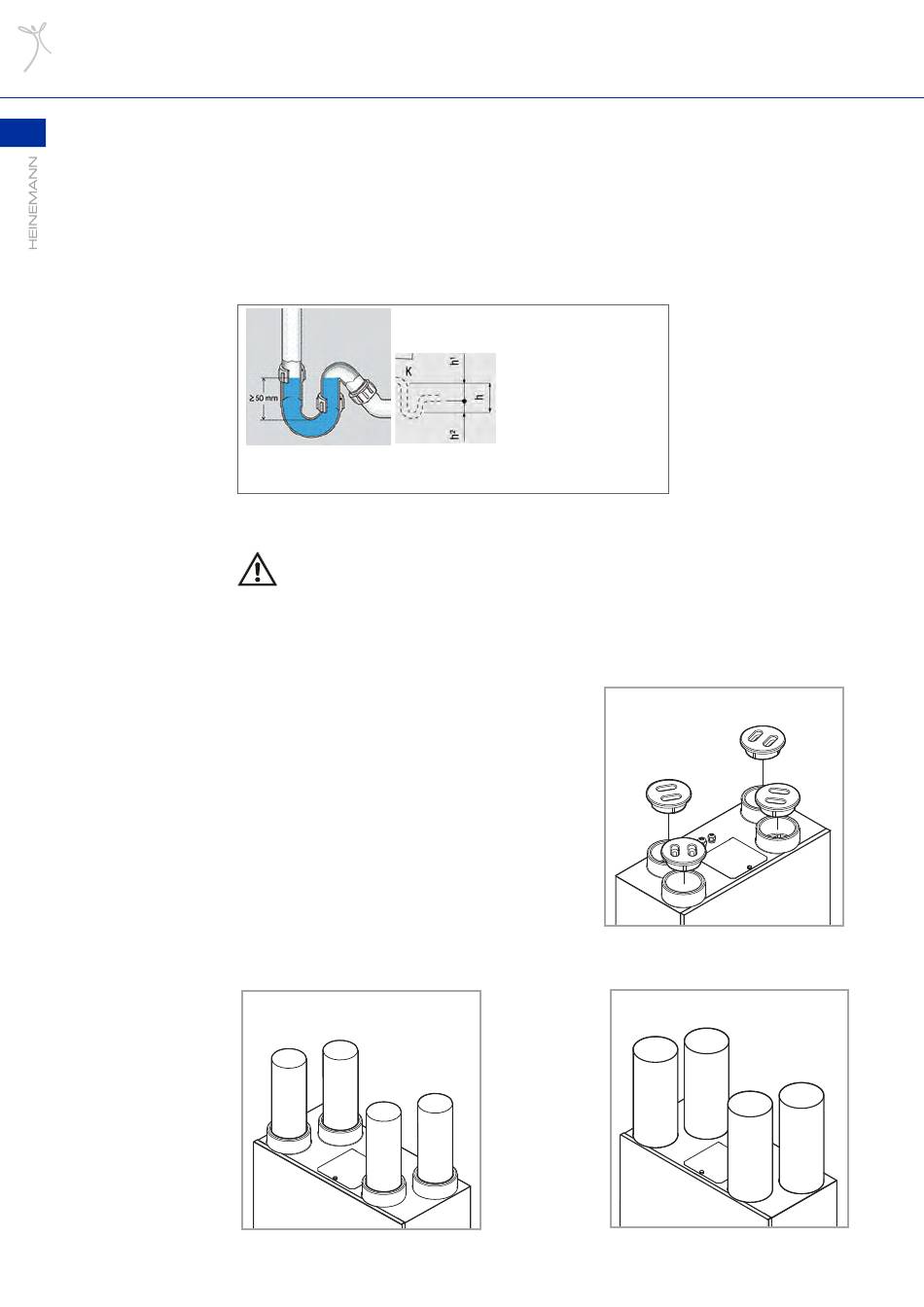

HINWEISE ZUM KONDENSATABFLUSS
Ein zweiter Siphon oder ein Siphon mit Rückschlagsicherung ist empfehlenswert, um Kanalgerüche zu
vermeiden.
Entsprechend der DIN 12056 ist die Kondensatleitung mit einem Geruchsanschluss an das Entwässe-
rungssystem anzuschließen.
Eine Mindestsperrwasserhöhe von 50 mm ist nach DIN 12056 sicherzustellen. Beim Kondensatan-
schluss von Lüftungsgeräten ist der Anlagendruck zu berücksichtigen (siehe dazu folgendes Berech-
nungsbeispiel).
Quelle: viega gmbh
Die Kanäle sind entsprechend der Planung an das Gerät anzuschließen.
ACHTUNG
Achten Sie darauf, dass die Gerätestutzen korrekt angeschlossen werden.
Die Anschlüsse an das Gerät müssen luftdicht ausgeführt werden. Verwenden Sie zur Abdichtung
Kaltschrumpfband oder Silikon.
1. Nach der Befestigung des Geräts und zum Anschluss
an das Kanalnetz, müssen die Deckel auf den
Anschlussstutzen entfernt werden.
2. Beim Kanalsystem DN 125 werden die Rohre in die Anschlussstutzen des Geräts gesteckt und
beim Kanalsystem DN 150 auf die Anschlussstutzen, siehe Abbildungen.
Dp
h = 1,5
–––
+ 50 [mm]
10
Dp
h
=
–––
+ 50 [mm]
1
10
Dp
h
=
––––
+ 50 [mm]
2·10
2
Anlagendruck = 200 Pa
=> Sperrwasserhöhe
h
= 60 mm
2
