Basic Line – B 200/300/400 SC
4.2
Befestigung
12
des Geräts
HINWEIS
Das Kanalnetz muss im Vorfeld so angelegt worden sein, dass nach der Montage ein Mindestraum um
das Gerät verbleibt (siehe dazu Kapitel 2.4, Mindestplatzbedarf).
ACHTUNG
Das Basic Lüftungsgerät darf nur in einem Raum mit einer
Temperatur > 10 °C und < 40 °C sowie einer relativen
Luftfeuchtigkeit < 90% installiert werden.
Das Gerät muss sowohl waagerecht und senkrecht im Lot
installiert werden.
Belassen Sie die Abdeckungen solange auf den Kanalan-
schlussstutzen bis der Anschluss ans Kanalnetz erfolgt.

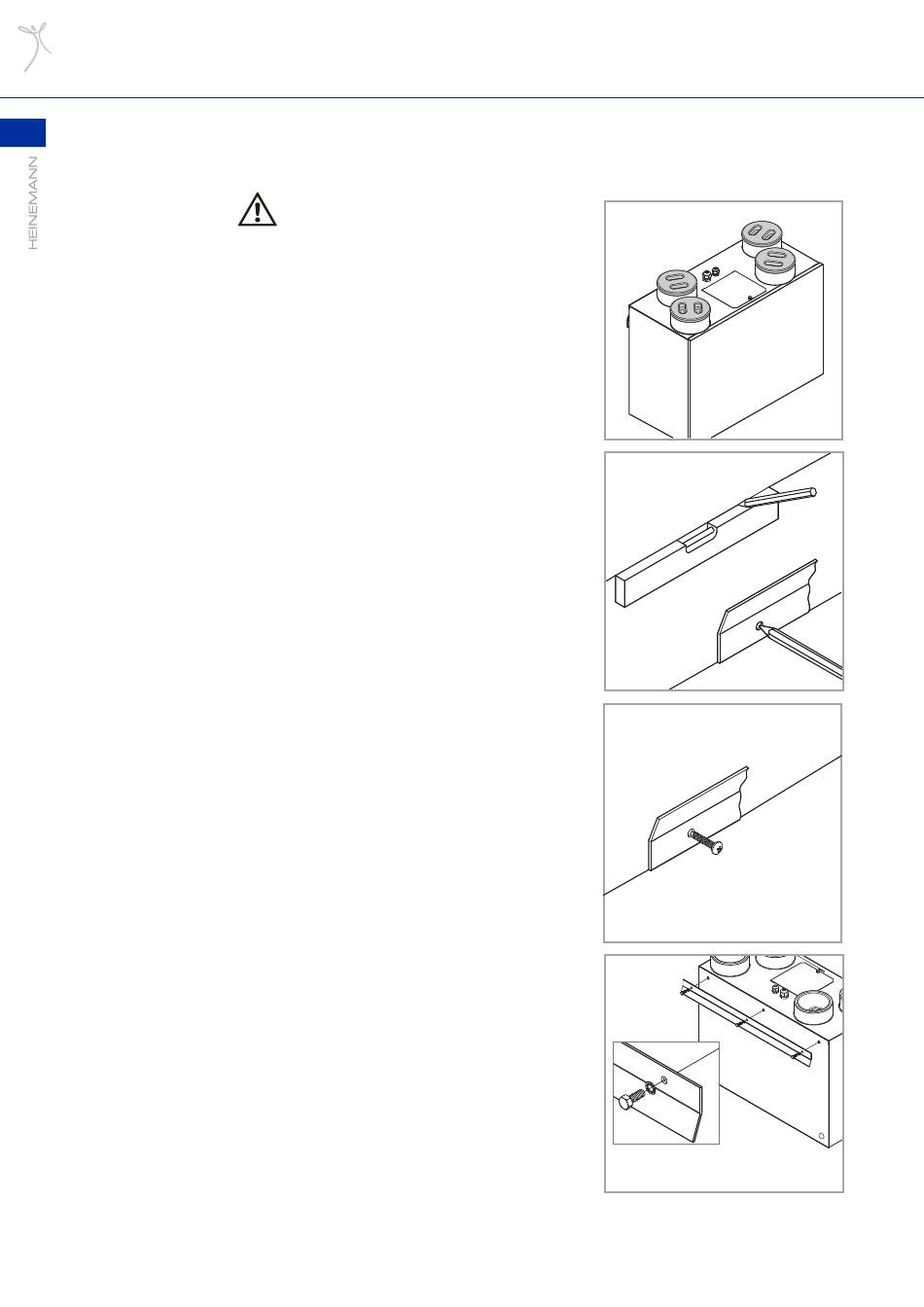

1. Markieren Sie mit Hilfe einer Wasserwaage eine
waagrechte Linie an der Wand. Diese Linie sollte so
positioniert sein, dass sie sich etwa 95 mm unterhalb
der Oberkante des Gerätes befindet (abgesehen von
den Kanalanschlüssen).
2. Benutzen Sie einen der Winkelhalter als Schablone,
um die drei Befestigungslöcher zu markieren.
3. Bohren Sie Löcher für die Befestigung, und verwen-
den Sie je nach Wandart die passenden Dübel.
4. Befestigen Sie einen Winkelhalter. Stellen Sie dabei
sicher, dass die ineinander greifende Seite (Verriege-
lung), wie abgebildet, nach oben zeigt.
5. Befestigen Sie den zweiten Winkelhalter am Gerät.
Benutzen Sie dazu die mitgelieferten Schrauben M6
und die dazugehörigen Unterlegscheiben. Stellen Sie
sicher, dass die ineinander greifende Seite (Verriege-
lung) nach unten zeigt. Überdrehen Sie die Schrauben
nicht.
