2.3
Funktions-
» Mittels Lüfter (Fortluftventilator) wird die verbrauchte Raumluft abgesaugt und über den paten-
weise
» Der Wärmetauscher wiederum entzieht der Abluft die Wärme und überträgt sie dann auf die über
» Die Filtereinsätze (G4) im Außen- und Abluftkanal filtern Staub aus der Luft und schützen den Wär-
» Über einen 3-Stufenschalter wird die Lüftungsleistung (Luftvolumenstrom) und damit dem Bedarf
» Um bei niedrigen Außenlufttemperaturen das Vereisen des Wärmetauschers zu verhindern besitzt
» Auftretendes Kondensat wird über den Kondensatanschluss in das Abwassernetz geleitet.

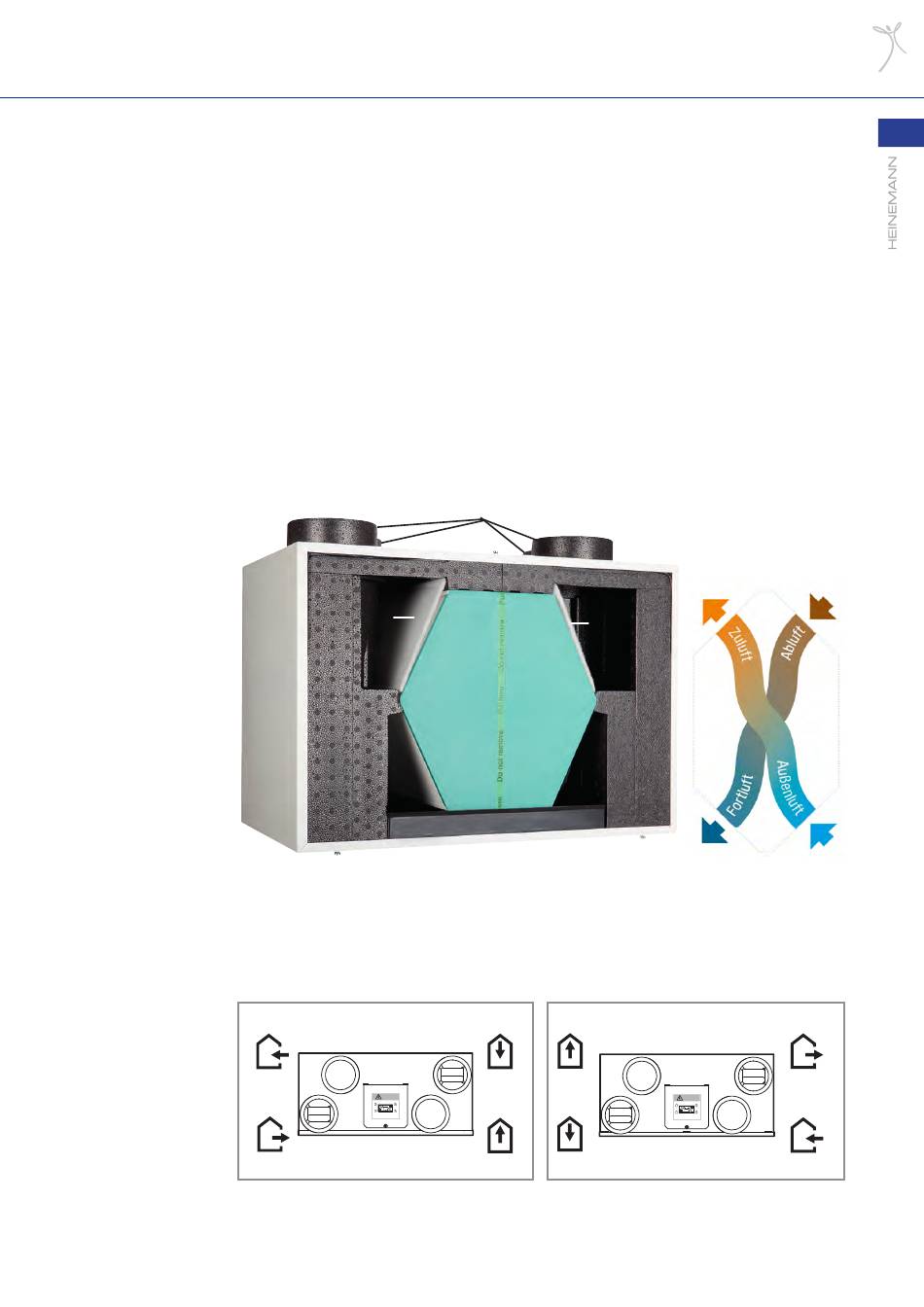

Abbildung 2: Komponenten und Funktionsschema
Die Außenluftansaugung kann links oder rechts erfolgen. Beim „Links-Gerät", muss der Fortluft-
ventilator auf der linken Seite eingebaut sein und der Zuluftventilator auf der rechten Seite. Beim
„Rechts-Gerät" ist es umgekehrt.
Außenluft
Fortluft
tierten Gegenstrom-Kanalwärmetauscher nach außen geführt. Ein eingebauter Abluftfilter (G4) vor
dem Wärmetauscher verhindert, dass dieser verunreinigt. Siehe auch untenstehende Abbildung 2.
einen Filter (G4 / F7) angesaugte Außenluft. Ein weiterer Lüfter (Zuluftventilator) bläst die erwärm-
te und gefilterte Außenluft wieder in den Raum. Siehe auch untenstehende Abbildung 2.
metauscher vor Verschmutzung. Durch den optionalen Pollenfilter (F7) in der Zuluftseite können
auch Pollen herausgefiltert werden (siehe auch Abbildung 2).
an Frischluft des Geräts angepasst.
das Gerät eine Frostschutzfunktion (Reduzierung des Fördervolumens des Zuluftventilators). Bei
Unterschreitung der eingestellten Fortlufttemperatur, wird der Förderstrom des Zuluftventilators
reduziert und umgekehrt.
Anschlussstutzen für:
Zu- und Abluft sowie Außen- und Fortluft
Filter G4
Zuluft- oder
Fortluft-
Ventilator
240V. AC
From atmosphere
Supply to dwelling
To atmosphere
Extract from dwelling
ENSURE DUCTING IS CONNECTED TO
THE CORRECT PORTS
Filter G4
Wärmetauscher
Zuluft- oder
Fortluft-
Ventilator
Abluft
Zuluft
Abluft
Zuluft
Basic Line – B 200/300/400 SC
Fortluft
240V. AC
From atmosphere
Supply to dwelling
To atmosphere
Extract from dwelling
ENSURE DUCTING IS CONNECTED TO
THE CORRECT PORTS
Außenluft
