jablotron JA-152A Kurzanleitung

JA-152A interne Funk-Signalgeber für eine AC-Steckdose
Die Sirene JA-152A ist eine Funk-Komponente des Systems
JABLOTRON 100+. Sie dient zur Alarmanzeige in einem Gebäude mit
der Option, entsprechend der Signalisierungsart zwischen den Alarmar-
ten zu unterscheiden. Sie kann außerdem für andere akustische Anzei-
gen (PG-Ausgänge, Eingangs-/Ausgangsverzögerungen, Türklingeln)
verwendet werden. Das Betätigen der Sirene kann den Alarm stumm
schalten (= Bestätigung, dass sich eine Person im Gebäude befindet)
Überfallalarm
oder einen auslösen (optionale Funktion). Die Sirene ist
mit einer Backup-Batterie für den Fall eines AC-Ausfalls ausgestattet.
Sie hat auch einen eingebauten Sabotage-Sensor, um die Trennung
von einer Steckdose erkennen zu können. Die Sirene nimmt eine Positi-
on im System ein und sollte von einem geschulten Techniker mit einem
von einem autorisierten Händler ausgestellten gültigen Zertifikat instal-
liert werden.

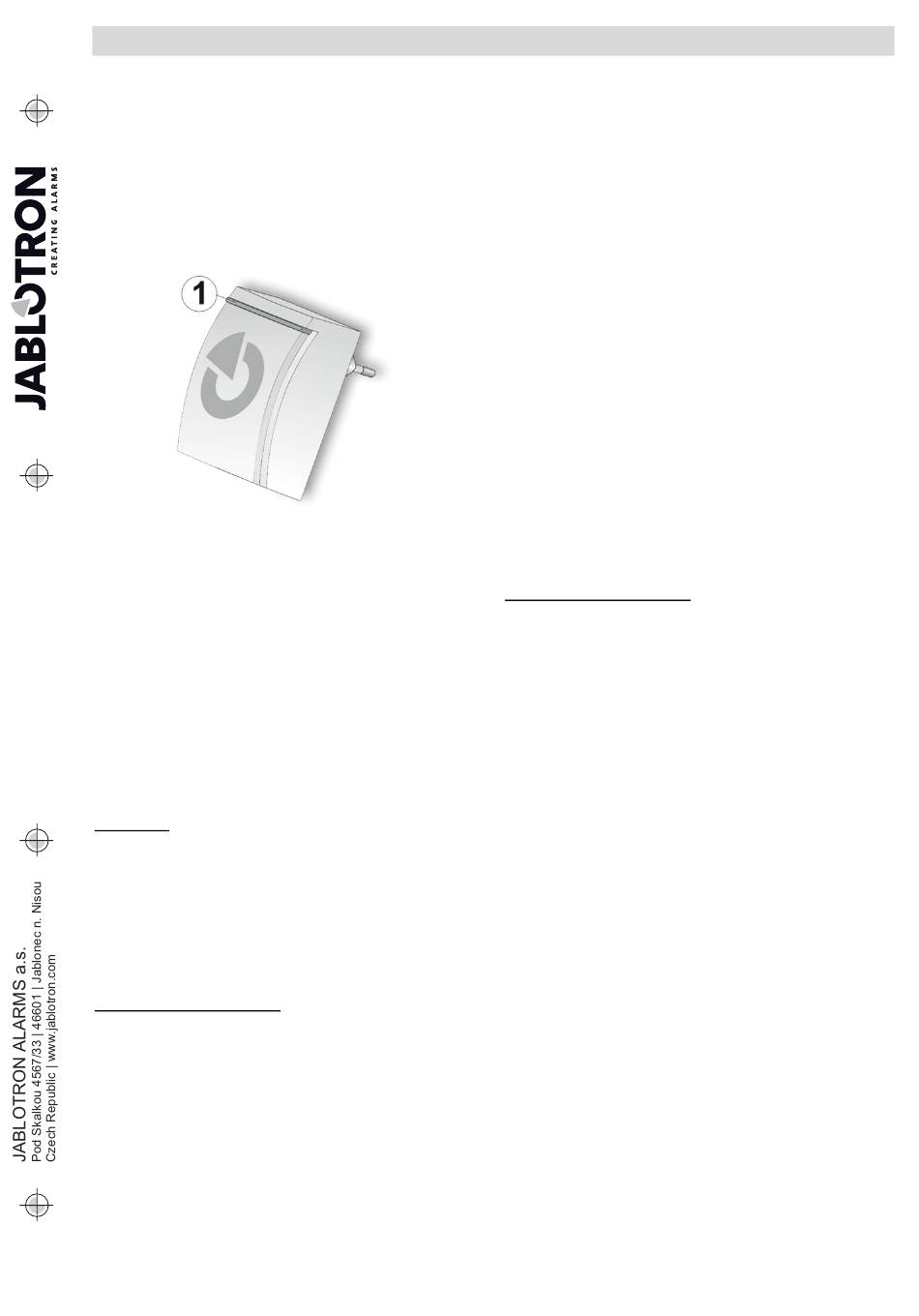

Abbildung 1: 1 – transparente Steuerungstaste
Installation und Anmeldung beim System
Bei Anmeldung der Sirene beim System muss sich das System
im Errichtermodus befinden und mit einem Funkmodul des Typs
JA-11xR ausgestattet sein. Die Batterie ist standardmäßig bereits ange-
schlossen.
1. Stecken Sie die Sirene in die erforderliche Steckdose, sie sich
innerhalb des Funk-Bereichs der Zentrale befindet. Die Steuerungs-
taste (1) leuchtet gelb auf und zeigt an, dass die Sirene angemeldet
werden kann.
2. Fahren Sie entsprechend der Installationsanleitung der Zentrale
fort. Grundsätzliche Vorgehensweise:
a. Öffnen Sie F-Link, wählen Sie die erforderliche Position in der
Registerkarte Komponentenliste aus und klicken Sie auf
Anmelden, um den Anmeldemodus zu starten.
b. Betätigen Sie die Steuerungstaste (1). Die gelbe LED erlischt
und die Sirene ist an der gewünschten Position angemeldet.
c. Stellen Sie die Eigenschaften der Sirene ein (siehe Abschnitt
Interne Eigenschaften).
Warnhinweis:
Wenn die Sirene vom Strom getrennt wird, wird sie von der Backup-
Batterie versorgt und ist auf diese Weise mindestens 24 Stunden funkti-
onsfähig. Wenn die Spannung der Backup-Batterie einen kritischen
Wert erreicht, wird die Batterie zum Schutz vor möglichen Schäden
getrennt. Die Sirene ist von diesem Moment an außer Betrieb.
Interne Einstellungen der Sirene
Gehen Sie zur Registerkarte Komponentenliste in F-Link. An der
Position der Sirene verwenden Sie die Option Interne Einstellungen,
um ein Dialogfenster zu öffnen, wo Sie die folgenden Einstellungen
vornehmen können: (* zeigt die Standardeinstellungen an).
Die Registerkarte Einstellungen:
Überwachung des Sabotagekontakts: Mit ihrem eingebauten
Beschleunigungssensor erkennt die Sirene ihre Trennung von der
Steckdose. Optionen Nein, Immer*, Im Alarmfall.
Akustische Alarmsignalisierungen von den Bereichen: Diese
Einstellung legt fest, für welche Bereiche die Sirene einen Alarm anzei-
gen soll. Die Standardeinstellung ist für alle Bereiche.
Reaktion: Diese Einstellung legt fest, ob die Sirene eine IW* (interne
Warnung) oder eine EW (externe Warnung) signalisieren soll. Die
Alarmanzeigen mit dieser Sirene können auch vollständig deaktiviert
werden (andere Funktionen bleiben weiterhin aktiviert).
Sirenenton: Unterbrochen*, Ununterbrochen.
Max. Sirenenalarm: 1, 2, 3*, 4, 5 Minuten und AUS – Wenn die
Option AUS ausgewählt ist, entspricht die akustische Anzeige
Parameter der Alarmdauer in der Registerkarte Systemparameter
in F-Link .
Unterschiedliche Brandalarmanzeige: JA/NEIN* – Diese Einstel-
lung legt fest, ob die Sirene zwischen den akustischen Anzeigen von
Brand- und Standardalarmen unterscheiden soll. Die akustische Anzei-
The JA-152A interne Funk-Signalgeber für eine AC-Steckdose
ge eines Brandalarms ist identisch mit der von Rauchmeldern mit einer
internen Sirene - schnell piepend.
Sonstige akustische Signale von Bereichen: Diese Einstellung legt
fest, für welche Bereiche die Sirene andere Alarmarten anzeigen soll.
Die Standardeinstellung ist die Anzeige für alle Bereiche.
Während der Bereichssteuerung: JA/NEIN* – Bei Aktivierung piept
die Sirene 1x nach der Scharfschaltung, 2x nach der Unscharfschaltung
und 3x bei Unscharf Schaltung nach einem Alarm. Dies gilt nur für die
ausgewählten Bereiche.
Bei Warnung: JA/NEIN* – Bei Aktivierung reagiert die Sirene mit
drei Pieptönen, wenn das System nicht scharf geschaltet werden kann
sowie bei einer nicht erfolgreichen Scharfschaltung oder Unscharf
Schaltung mit einem aktiven Alarmspeicher.
Eingangsverzögerung: JA/NEIN* – Bei Aktivierung zeigt die Sirene
die Eingangsverzögerungen der ausgewählten Bereiche an.
Ausgangsverzögerung bei Teilscharfschaltung: JA/NEIN* – Bei
Aktivierung zeigt die Sirene die Ausgangsverzögerungen der ausge-
wählten Bereiche an, wenn das System teilscharf geschaltet ist. Diese
Option ist nur verfügbar, wenn die Ausgangsverzögerung der vollständig
scharf geschalteten Bereiche aktiviert ist.
Ausgangsverzögerung: JA/NEIN* – Bei Aktivierung zeigt die Sirene
die Ausgangsverzögerungen der vollständig scharf geschalteten aus-
gewählten Bereiche an.
Lautstärken der zusätzlichen akustischen Anzeigen: Standard*,
Erhöht, Mit der Taste, Programmierbar – Dies gilt nur für andere
akustische Anzeigen und die akustische Anzeige von PG-Ausgängen.
Dies hat keinen Einfluss auf die Lautstärke der Alarmanzeige. Wenn die
Option „Mit der Taste" ausgewählt ist, kann die Lautstärke von einem
Benutzer geändert werden, indem die Taste für 3 Sekunden gedrückt
wird (wenn sich das System nicht im Errichtermodus befindet) - die
Änderung der Lautstärke wird durch einen Piepton und in der Lautstärke
der neuen ausgewählten Lautstärke (Standard oder Erhöht) bestätigt.
Die Option „Programmierbar" zeigt einen Zeitschieberegler an, der eine
Zeitperiode zum Umschalten zwischen Standard und erhöhter Lautstär-
ke im Laufe des Tages festlegt.
Die Registerkarte PG-Anzeige:
LED zeigt einen hörbaren PG-Ausgang an: Bei Aktivierung wird
eine akustische Anzeige, die durch einen aktiven PG-Ausgang ausge-
löst wird, kontinuierlich durch die LED angezeigt.
Die Tonanzeige kann für jeden PG-Ausgang festgelegt werden:
Langsamer Piepton – piept 1x pro Sekunde (so lange der PG-
Ausgang aktiv ist)
Schneller Piepton – piept 2x pro Sekunde (so lange der PG-
Ausgang aktiv ist)
1x Ein/2x AUS – piept 1x wenn der PG-Ausgang aktiviert wird,
piept 2x, wenn der PG-Ausgang deaktiviert wird
Piepton 20 s – piept dauerhaft für 20 Sek., wenn ein PG-Ausgang
aktiviert wird.
Melodien 1 bis 4 – vier verfügbare Türklingelmelodien.
Test – durch Betätigen der Test-Taste können Sie die Sirenenfunkti-
onsfähigkeit prüfen. Die Sirene reagiert mit einem Alarmton von 3 Sek.
Systemreaktion auf die Betätigung der
Entsprechend der Standardeinstellung schaltet das Betätigen der
Sirenentaste während eines Alarms die Sirene stumm und bestätigt
gleichzeitig die Anwesenheit einer Person im Gebäude (eine Benach-
richtigung wird gesendet). In der Option „Reaktion" der Registerkarte
„Komponentenliste" in F-Link können Sie die Reaktion der Sirenentaste
auf eine andere Funktion, z. B. einen Überfallalarm, ändern. In diesem
Fall reagiert das System auf das Betätigen mit einem Überfallalarm
in dem Bereich, dem die Sirene zugewiesen wurde.
Einstellung gemäß Sicherheitsgrad 2
Wenn Sicherheitsgrad 2 erforderlich ist, kann diese durch Auswahl
von EN 50131, Grad 2 aus dem Systemprofil in der Registerkarte
Systemparameter in F-Link konfiguriert werden. Die Komponente wird
entsprechend dem gewählten Standard konfiguriert.
dem
1 / 2
Sirenentaste
MNJ20701
