jablotron JA-159J Kurzanleitung

werden. Sie wird mit zwei Batterien wer
betrieben betrieben und un
JABLOTRON-Protokoll. Sie nimmt eine Position im System ein. OTRON-Protokoll. Sie
Die Komponente sollte von einem geschulten Techniker mit einem sollte von
gültigen Zertifikat, das von einem zugelassenen Händler ausgestellt
wurde, installiert werden.
Installation
Installieren Sie die Taste immer mit einem Schutzdach, das auch
gleichzeitig als Basis der Türklingel dient. Das Design des
Schutzdachs ermöglicht die Installation mehrerer Türklingeltasten
aufeinander. Platzieren Sie eine Türklingeltaste nie auf oder in der
Nähe von Metallobjekten, weil diese die Kommunikationsreichweite
erheblich beeinträchtigen können. Um die Türklingeltaste in Betrieb
nehmen zu können, muss das Funkmodul JA-11xR in der Zentrale
installiert sein.
1. Schrauben Sie das
im Lieferumfang enthaltenen
Ihnen gewählten Ort.
ziehen Sie sie richtig an, sodass die Taste richtig in das Dach
eingesetzt und befestigt werden kann (berücksichtigen Sie
etwaige Unebenheiten an der Oberfläche).
2. Entfernen Sie die Abdeckung der Türklingel, indem Sie sie
vorsichtig mit einem flachen Schraubendreher nach oben
drücken.
3. Legen Sie ein Etikett (Größe 18 x 65 mm) in die
Etikettenabdeckung ein. Es kann mit einem Drucker der Serie
Brother PT-xxx und F-Link gedruckt werden. Setzen Sie die
Taste und die Etikettenabdeckung
Der Druckvorgang unterscheidet sich nicht von dem der
Tastaturbeschriftungen für die JA-192E-Tastaturbereiche.
4. Befestigen Sie die Taste am oberen Teil des Daches, angezeigt
durch Pfeil Nr. 1 in Abbildung 2a, und sichern Sie sie dann,
indem Sie sie nach unten in die Einkerbung schieben,
angezeigt durch Pfeil Nr. 2. Die Taste wird durch Drücken des
Schraubenziehers auf die Lasche von der Basis entfernt
(Abbildung 2c).
5. Gehen Sie entsprechend der im Installationshandbuch der
Zentrale beschriebenen
Vorgehensweise:
a. Öffnen Sie F-Link, wählen Sie die erforderliche Position
im Fenster Komponentenliste aus und klicken Sie zur
Anmeldung die Anmeldetaste.
b. Halten Sie die Klingeltaste für mindestens 6 Sekunden
gedrückt, um ein Anmeldesignal an die Zentrale zu senden.
6. Konfigurieren Sie die Eigenschaften der Türklingel in den
Einstellungen.
Hinweis:
Die Taste kann beim System durch Eingabe der Seriennummer auf
der Rückseite des Geräts in F-Link angemeldet werden, wobei alle
Ziffern des Produktionscodes erforderlich sind (1400-00-0000-
0001).
Wenn Sie die Komponente von der Zentrale abmelden
möchten, löschen Sie ihn von seiner Position.
Abbildung 2a 2a
Abbildung 2b

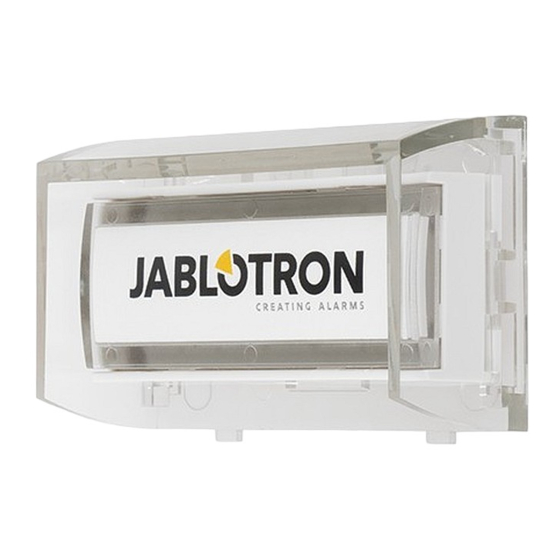

Die Funk-Türklingeltaste
JA-159J
Die Funk-Türklingeltaste JA-159J
J JA-159J ist eine Komponente des
Die Taste
Systems JABLOTRON 100. Sys y y
d dient als Funk-Türklingel sowie als
Alarmauslösung und kann ebenso
zur Bedienung unterschiedlicher
elektrischer Geräte verwendet
kommuniziert über das
Türklingeldach mit den
Schrauben an den
Verwenden Sie Senkschrauben und
wieder zusammen.
Anleitungen vor. Grundsätzliche
ner Position.
Abbildung 2c
Funktionsfähigkeit der Türklingel
Die erste Bedingung zur Verwendung der Türklingeltaste besteht
darin, dass mindestens eine Innenraumsirene beim System
angemeldet sein muss.
Außerdem muss
Türklingeltaste zugeordnet sein, was an der Position der Türklingel
in F-Link vorgenommen werden kann.
Funk-
Öffnen Sie die Registerkarte „PG-Anzeige" in den internen
Einstellungen einer Innensirene und wählen Sie einen Ton oder
eine Melodie aus, die als Reaktion auf die Aktivierung des PG-
Ausgangs verwendet werden soll. Wenn die Reaktion auf „Nein"
eingestellt wird, hat die Türklingeltaste keine Reaktion.
Betrieb mit einem Mehrzweckrelais
Entsprechend des ausgewählten Modus kann zur Steuerung
eines Relais auch die Fernsteuerung bei einem Mehrzweckrelais
der Serie AC-16x angemeldet werden. Eine Türklingel kann bei
mehreren MZRs
Funktionen verwendet werden. Wenn die Türklingeltaste innerhalb
der RF-Reichweite bei der Zentrale und einem MZR angemeldet ist,
zwei
löst die Aktivierung der Türklingeltaste eine Reaktion bei beiden
von Geräten aus. Zur Anmeldung einer Taste bei einem MZR gehen
Sie entsprechend der Installationsanleitung des MZR vor.
Hinweis:
Die Türklingeltaste
1 Sek. senden, wenn die Taste dauerhaft gedrückt wird. Dies
eignet sich bei der Verwendung eines Geräts, bei dem
unterschiedliche Zeiträume der Ausgangsaktivierung verwendet
werden müssen.
Einstellung der Eigenschaften
Führen Sie die Einstellung der Eigenschaften in der Registerkarte
Komponentenliste in F-Link durch. Klicken Sie auf die Internen
Eigenschaften der Komponente. Es wird ein Fenster angezeigt,
in dem Sie die folgenden Parameter einstellen können:
Übernahme der Zugriffsberechtigungen eines Benutzers: Die
Taste kann die Zugriffsberechtigungen und den zeitbegrenzten
Zugriff (falls aktiviert) eines ausgewählten Benutzers verwenden,
um Bereiche zu steuern, die diesem Benutzer zugewiesen sind.
Werkseinstellungen: deaktiviert.
Übernahme der Identität des Benutzers: Der ausgewählte
Benutzer wird als
Werkseinstellungen: deaktiviert.
Die Zentrale
Batteriestatus. Es muss nicht in den Errichtermodus gewechselt
werden, da die Türklingeltaste über keinen Sabotagekontakt
verfügt. Die Taste kann nach Entfernung der Etikettenabdeckung
und einer darunter liegenden Schraube ausgebaut werden (siehe
Abbildung 2a). Warten Sie mindestens 10 Sekunden oder drücken
Sie die Taste wiederholt, um die verbleibende Ladung vor dem
Einlegen neuer Batterien zu verringern. Wir empfehlen die
Verwendung der vom Händler bereitgestellten oder andere
hochwertige Batterien. Wechseln Sie immer beide Batterien aus.
Werfen Sie die Batterien nicht in den Müll, sondern entsorgen
Sie sie entsprechend der örtlichen Bestimmungen.
Es können die gleichen Drucker und Prinzipien verwendet
werden, die zum Drucken der Etiketten für die Segmenttasten des
JABLOTRON 100 Bedienteils verwendet werden. Der einzige
Unterschied besteht
PT-TAPE18-BW-Bandes von 18-mm. Um ein Etikett zu drucken,
verwenden Sie die Taste „Etiketten drucken" in den internen
Einstellungen der Türklingel in F-Link.
1
ein PG-Ausgang der
(MZR)
angemeldet und somit für
kann wiederholte Impulse in Intervallen von
Quelle im Ereignisprotokoll
Batteriewechsel
meldet automatisch einen
Etikettendruck
in der Verwendung
Aktivierung der
verschiedene
angezeigt.
schwachen
eines breiteren
MNJ58800
