Montage
Ihre Vorteile
• Einfache Montage durch optimale Ausrichtung des Gehäuses
• Gut zugängliche Bedienung des Gerätes
• Optimale Ablesbarkeit der Vor-Ort-Anzeige (optional)
A
1

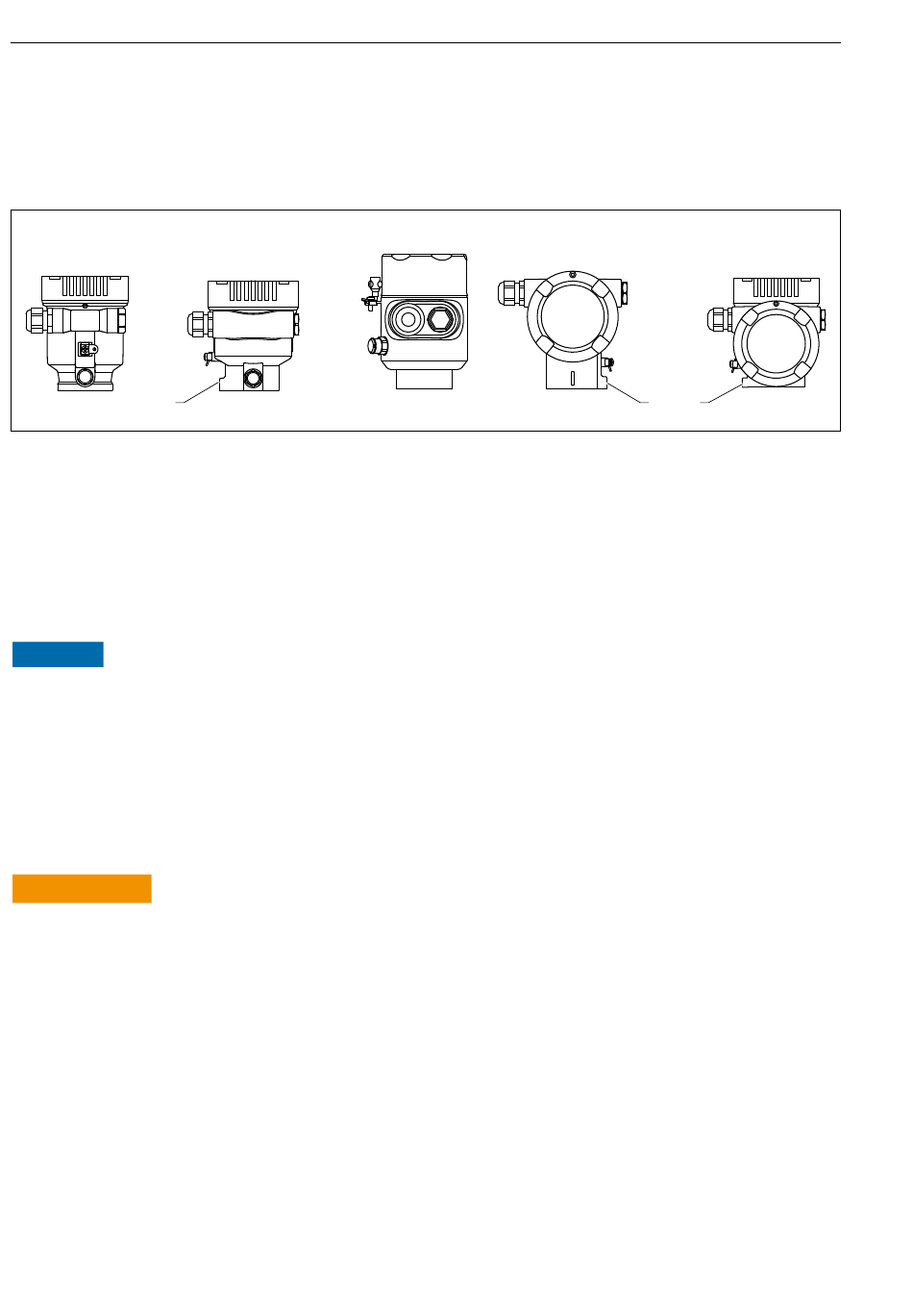

A Einkammer Gehäuse Kunststoff (keine Feststellschraube)
B Einkammer Gehäuse Aluminium
C Einkammer Gehäuse 316L Hygiene (keine Feststellschraube)
D Zweikammer Gehäuse
E Zweikammer Gehäuse L-Form
1 Feststellschraube
HINWEIS
Gehäuse kann nicht vollständig abgeschraubt werden.
‣
Außenliegende Feststellschraube maximal 1,5 Umdrehungen lösen. Bei zu weitem bzw.
komplettem Herausdrehen (über den "Anschlagpunkt" der Schraube) können sich Kleinteile
(Konterscheibe) lösen und herausfallen.
‣
Sicherungsschraube (Innensechskant 4 mm (0,16 in)) mit maximal 3,5 Nm (2,58 lbf ft) ±
0,3 Nm (0,22 lbf ft) anziehen.
10.3.6

Anzeigemodul drehen

WARNUNG
L
Versorgungsspannung eingeschaltet!
Gefahr durch Stromschlag und/oder Explosionsgefahr!
‣
Versorgungsspannung ausschalten, bevor das Messgerät geöffnet wird.
14
B C
Micropilot FMR60B PROFIBUS PA
D
1 1
Endress+Hauser
E
A0046660
