10.3 Messgerät montieren
10.3.1 Antenne gekapselt, PVDF 40 mm (1,5 in)
Hinweise zum Einschraubgewinde
• Beim Einschrauben nur am Sechskant drehen.
• Werkzeug: Gabelschlüssel 50 mm
• Maximal erlaubtes Drehmoment: 30 Nm (22 lbf ft)
Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
Maximale Stutzenlänge H
øD
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des
Herstellers kontaktieren
10.3.2 Drip-off-Antenne PTFE 50 mm (2 in)
Hinweise zum Einschraubgewinde
• Beim Einschrauben nur am Sechskant drehen.
• Werkzeug: Gabelschlüssel 55 mm
• Maximal erlaubtes Drehmoment: 50 Nm (36 lbf ft)
Hinweise zum Montagestutzen

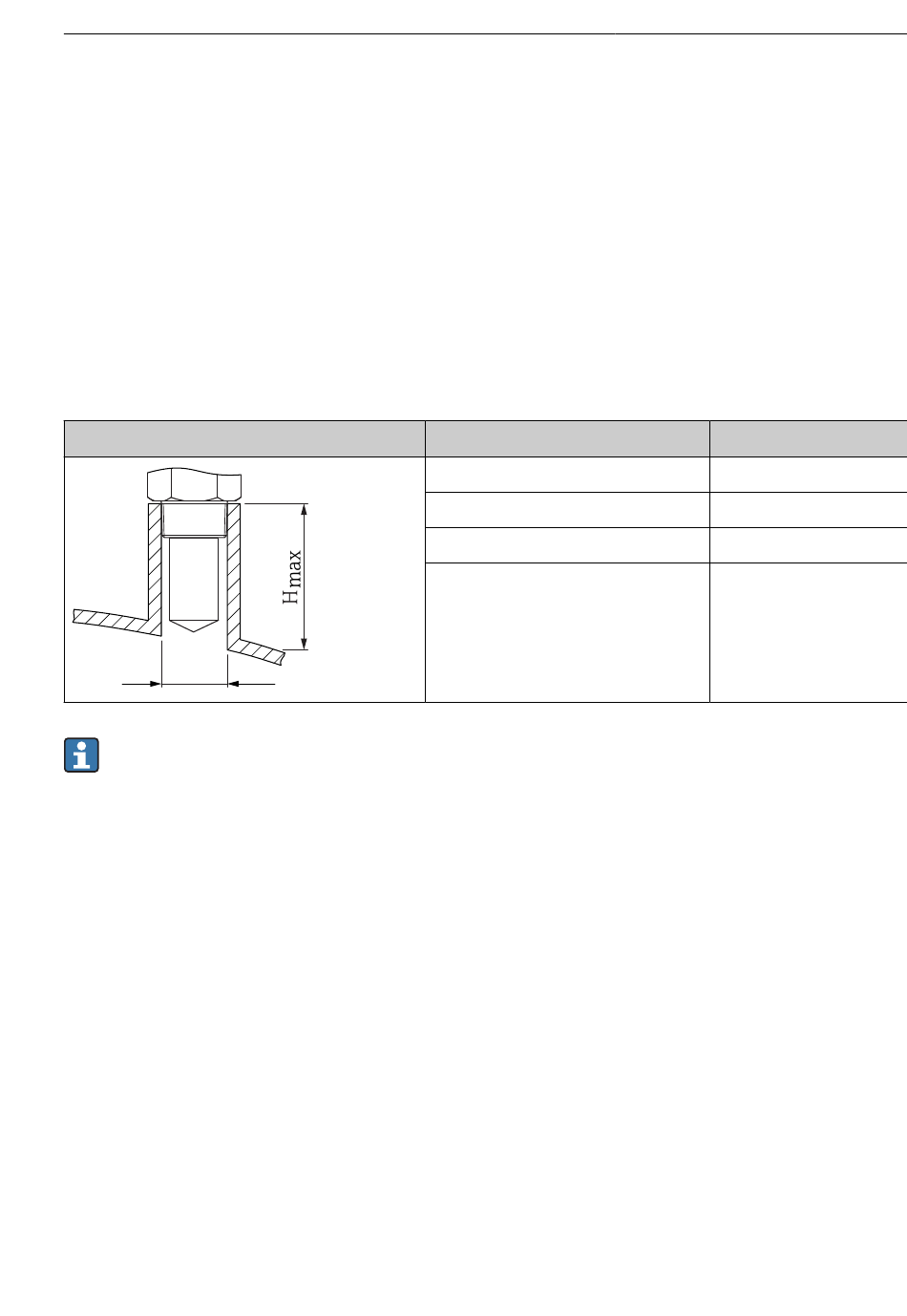

Die maximale Stutzenlänge H
Endress+Hauser
hängt vom Stutzendurchmesser D ab.
max
in Abhängigkeit vom Stutzendurchmesser D
max
D
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
hängt vom Stutzendurchmesser D ab.
max
Montage
H
max
600 mm (24 in)
1 000 mm (24 in)
1 250 mm (50 in)
1 850 mm (74 in)
