Helios EDR Montage- Und Betriebsvorschrift Seite 18

Montage- und Betriebsvorschrift EDR

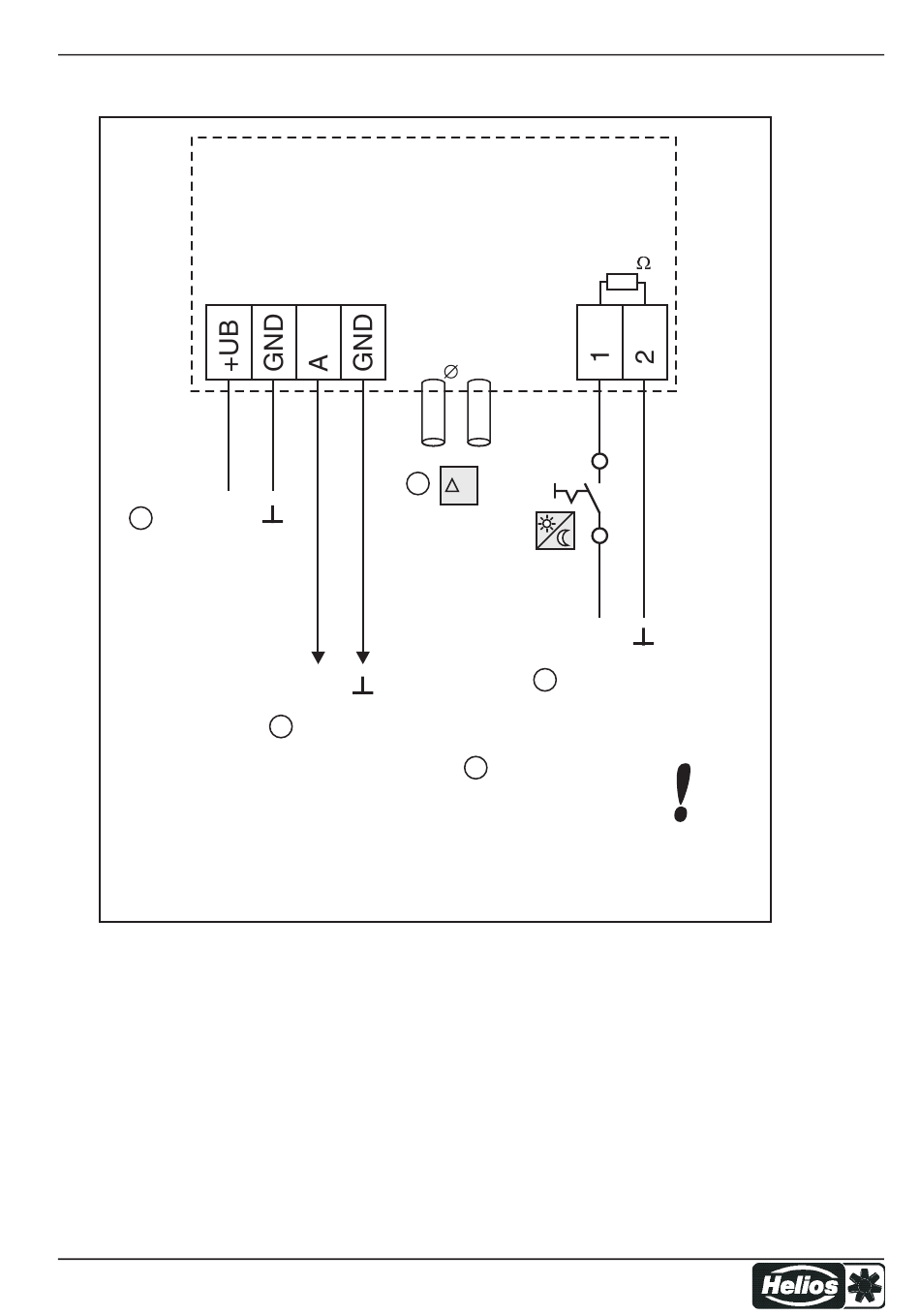

11.2 Anschlussplan
1
Versorgung
10 ..24 VDC
10 V: Imax 6 mA
13-24 V: Imax 14 mA
85285 001 SS-1039 13.05.13
1 Spannungsversorgung 10...24 V DC
2 Analog-Ausgang 0...10 V
3 Druckanschlüsse
4 Spannungseingang für Umschaltung Sollwert 1 / Sollwert 2
5 Steuerleitungen max. 30 m, ab 20 m abgeschirmt, siehe Montage- und Betriebsvorschrift!
L-BAL-E192-D 1320
EDR
+
+
Analog-
2
Ausgang
0-10V
+UB/GND 10 V / 0,3 mA
+UB/GND 13-24 V / 10 mA
5
+ -
3
p
Setpoint 1/2
4
10 ..24 VDC
Imax 6 mA
Steuerleitungen
5
max. 30m, ab 20m
abgeschirmt, siehe
Montage- und
Betriebsvorschrift !
Art.-Nr.
18/20
Ri=4k
+
Anhang
