Helios EDR Montage- Und Betriebsvorschrift
Verwandte Anleitungen für Helios EDR
Inhaltszusammenfassung für Helios EDR

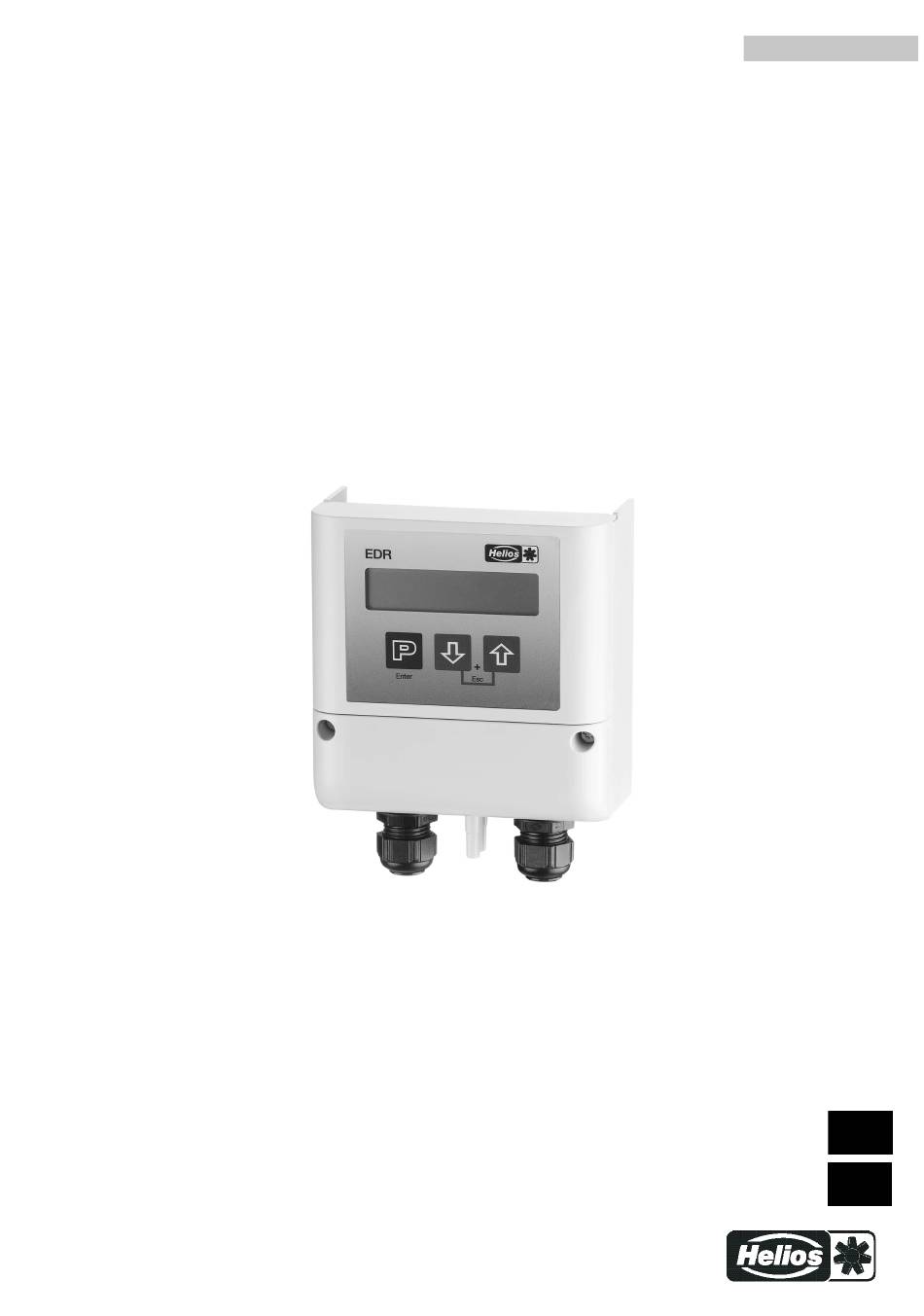

- Seite 1 Helios Ventilatoren Elektronischer Druck Regler Nr. 82938-002/0424 Montage- und Betriebsvorschrift Aufbewahren zum Nachschlagen! Available on www. HeliosSelect.de Disponsible sur www. HeliosSelect.de L-BAL-E292-D 2023/51 Index 002 Art.-Nr.
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsvorschrift EDR Inhaltsübersicht 1 Allgemeine Hinweise ........ - Seite 3 Montage- und Betriebsvorschrift EDR 8.3 Maßblatt [mm] ........
-
Seite 4: Allgemeine Hinweise
Montage- und Betriebsvorschrift EDR Allgemeine Hinweise 1 Allgemeine Hinweise Die Einhaltung der nachfolgenden Vorgaben dient auch der Si- cherheit des Produktes. Sollten die angegebenen Hinweise insbe- sondere zur generellen Sicherheit, Transport, Lagerung, Montage, Betriebsbedingungen, Inbetriebnahme, Instandhaltung, Wartung, Reinigung und Entsorgung / Recycling nicht beachtet werden, kann das Produkt eventuell nicht sicher betrieben werden und kann eine Gefahr für Leib und Leben der Benutzer und dritter... -
Seite 5: Sicherheitshinweise
Montage- und Betriebsvorschrift EDR Sicherheitshinweise Wir haften nicht für Schäden aufgrund von Fehlgebrauch, sach- widriger Verwendung, unsachgemäßer Verwendung oder als Folge von nicht autorisierten Reparaturen bzw. Veränderungen. 2 Sicherheitshinweise Achtung! Montage, elektrischer Anschluss und Inbetriebnahme dürfen nur • von einer Elektrofachkraft, entsprechend den elektrotechni- schen Regeln (u. -
Seite 6: Produktübersicht
Montage- und Betriebsvorschrift EDR Produktübersicht Bestimmungsgemäße Verwendung Diese Geräte sind ausschließlich für die Messwerterfassung von Differenzdrücken (nicht aggressiver Gase) bestimmt. Der Betrieb ist nur unter Einhaltung der Angaben in dieser Betriebsanleitung zulässig. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. -
Seite 7: Lagerung
Montage- und Betriebsvorschrift EDR Montage die Stellgröße bestimmt. Über den geregelten Ausgang (0...10 V) kann z. B. ein Drehzahlsteller für Ventilatoren oder direkt ein EC-Ventilator angesteuert werden. 3.2 Lagerung Das Gerät muss trocken und wettergeschützt in Originalverpa- • ckung gelagert werden. -
Seite 8: Elektrische Installation
Montage- und Betriebsvorschrift EDR Elektrische Installation Für Montage und elektrischen Anschluss Anschlussdeckel ab- • nehmen. Vor der Inbetriebnahme Deckel wieder sorgfältig ver- schließen (Anziehdrehmoment der Deckelschrauben 1,1 Nm). Bohrschablone drilling template Schraube 4,5 mm screw max 4,5 mm 91 mm Gehäuse / housing... -
Seite 9: Ausgangsspannung 0
Montage- und Betriebsvorschrift EDR Elektrische Installation 5.3 Ausgangsspannung 0...10 V Anschluss an den Klemmen “A” und “GND” (I sieheTechnische Daten). Parallele Ansteuerung mehrerer Drehzahlsteller / EC-Ventila- toren Die maximal mögliche Anzahl der Drehzahlsteller / EC-Ventilato- ren mit 0...10 V Eingang, die parallel angesteuert werden können, ist abhängig von deren Eingangswiderstand und von der max. -
Seite 10: Anschluss Und Bedienelemente
Montage- und Betriebsvorschrift EDR Anschluss und Bedienelemente 6 Anschluss und Bedienelemente Versorgungsspannung / GND Ausgangssignal 0...10 V A / GND Spannungseingang für Umschal- 1 / 2 tung Sollwert 1 / 2 “Minus”- Anschluss in Umge- bung mit niederem Druck “Plus”- Anschluss in Umgebung mit höherem Druck... -
Seite 11: Programmierung
Montage- und Betriebsvorschrift EDR Programmierung 7 Programmierung 7.1 Auswahl der Betriebsart Information Eine einfache Installation ist durch die Auswahl vorprogrammierter Betriebsarten möglich. Die grundsätzliche Funktion des Gerätes wird hierdurch bestimmt, werkseitig 4.01 Betriebsart Funktion Drucksensor: Ausgang 0...10 V proportional zum Messbereich 4.00... -
Seite 12: Inbetriebnahme
Montage- und Betriebsvorschrift EDR Programmierung 7.2 Inbetriebnahme Vorgehensweise 1. Das Gerät muss entsprechend der Betriebsanleitung montiert und angeschlossen sein. 2. Alle Anschlüsse sind nochmals auf Richtigkeit zu prüfen. 3. Die Versorgungsspannung muss mit den Angaben auf dem Typenschild übereinstimmen. 4. Im BASE SETUP Betriebsart, Einheit, Messbereich einstellen und Sensor abgleichen. -
Seite 13: Anzeige Einheit (Metric / Inch)
Montage- und Betriebsvorschrift EDR Programmierung Beispiel für Betriebsart 4.01 (Werkseinstellung) ▼ ▼ INFO SETTING BASE SETUP ▲ ▲ P↓ ↑ Esc P↓ ↑ Esc P↓ ↑ Esc 100 Pa 500 Pa 4.01 Setpoint 1 Mode Δp ▲ ▼ ▲ ▼... -
Seite 14: Parametertabelle
Montage- und Betriebsvorschrift EDR Programmierung 7.5 Parametertabelle Parameter Anzeige / Werkseinstellung Funktion Mode Betriebsart 4.00 4.01 5.00 5.01 INFO Information 0 Pa 0 Pa Anzeige Istwert Diffe- Δp (0.000 (0.000 renzdruck in.wg) in.wg) Anzeige Istwert Volu- menstrom (0 cfm) (0 cfm) -
Seite 15: Nullpunktabgleich (Autozero / Offset)
Montage- und Betriebsvorschrift EDR Programmierung Parameter Anzeige / Werkseinstellung Funktion BASE SETUP Grundeinstellung Betriebsart Mode 4.00 4.01 5.00 5.01 SI-Einheiten oder Im- metric: Pa, m /h, K-Factor Units perial-Einheiten (US) inch: in.wg, cfm, K-Factor US Einstellbarer Messbe- 1: 0...1000 Pa (0...4.0 in.wg) -
Seite 16: Sensorfunktion Prüfen
Montage- und Betriebsvorschrift EDR Programmierung 4. Die erforderliche Differenz bis “0” wird im BASE SETUP unter “Offset” angezeigt. Information Alternativ zum automatischen Nullpunktabgleich kann der Offset- wert auch manuell eingestellt werden, siehe BASE SETUP / Offset. 7.7 Sensorfunktion prüfen 1. Betriebsart für Drucksensor programmieren. -
Seite 17: Anhang
Montage- und Betriebsvorschrift EDR Anhang 8 Anhang 8.1 Technische Daten Art.-Nr. 01437 Spannungsversorgung 10...24 V DC (+20 %) Elektronik gegen Falschpolung geschützt 10 V DC 13...24 V DC Max. Belastung Ausgang 0...10 V 0,3 mA 10 mA (kurzschlussfest) Max. Stromaufnahme ca. - Seite 18 Montage- und Betriebsvorschrift EDR Anhang Genauigkeit und Messbereiche Druck-Messbereich max. 0...1000 Pa (0...4.0 in.wg) Toleranz Nullpunkt max. +/- 0,9 Toleranz Endwert max. +/- 1,3 Auflösung Summe von Linearität, Hysterese und Reproduzierbarkeit max. Langzeitstabilität nach DIN EN 60770 +/- 1,0 Temperatur-Koeffizient Nullpunkt typisch...
-
Seite 19: Anschlussplan
Montage- und Betriebsvorschrift EDR Anhang 8.2 Anschlussplan 1 Spannungsversorgung 10...24 V DC 2 Ausgang 0...10 V 3 Druckanschlüsse 4 Spannungseingang für Umschaltung Sollwert 1 / Sollwert 2 5 Steuerleitungen max. 30 m, ab 20 m geschirmt, siehe Montage- und Betriebsvorschrift! L-BAL-E292-D 2023/51 Index 002 Art.-Nr. - Seite 20 Montage- und Betriebsvorschrift EDR Anhang 8.3 Maßblatt [mm] L-BAL-E292-D 2023/51 Index 002 Art.-Nr. 20/21...
-
Seite 21: Service Und Information
Montage- und Betriebsvorschrift EDR Anhang 8.4 Service und Information Helios Ventilatoren GmbH + Co KG • Lupfenstraße 8 • 78056 Villingen-Schwenningen Helios Ventilateurs • Le Carré des Aviateurs • 157 av. Charles Floquet • 93155 Le Blanc Mesnil Cedex Helios Ventilatoren AG •... - Seite 64 Prescription de montage et d’utilisation EDR Annexe 8.4 Service et information Helios Ventilatoren GmbH + Co KG • Lupfenstraße 8 • 78056 Villingen-Schwenningen Helios Ventilateurs • Le Carré des Aviateurs • 157 av. Charles Floquet • 93155 Le Blanc Mesnil Cedex Helios Ventilatoren AG •...
