S O L A R - Ü B E R G A B E S T A T I O N - 5 0 m
COSMO Pufferspeicher
Typ CPS
Vorlauf
Rücklauf
2
8 . 9 H Y D R A U L I K S C H E M E N
Nachfolgend finden Sie eine Auswahl gängiger Hydraulikschemen.
Die hier dargestellten Hydraulikschemen entstanden mit größtmöglicher Sorgfalt und bestem
Wissen. Da Fehler nicht auszuschließen sind, weisen wir auf folgendes hin: Die Hydraulik-
schemen sind vom planenden Ingenieur bzw. ausführenden Installateur vor Verwendung
eigenverantwortlich auf Richtigkeit und Vollständigkeit zu prüfen. Es wird von uns für die
Richtigkeit und Vollständigkeit keinerlei Haftung und Gewährleistung übernommen.
Die Hydraulikschemen ersetzen keine fachtechnische Planung der Anlage.

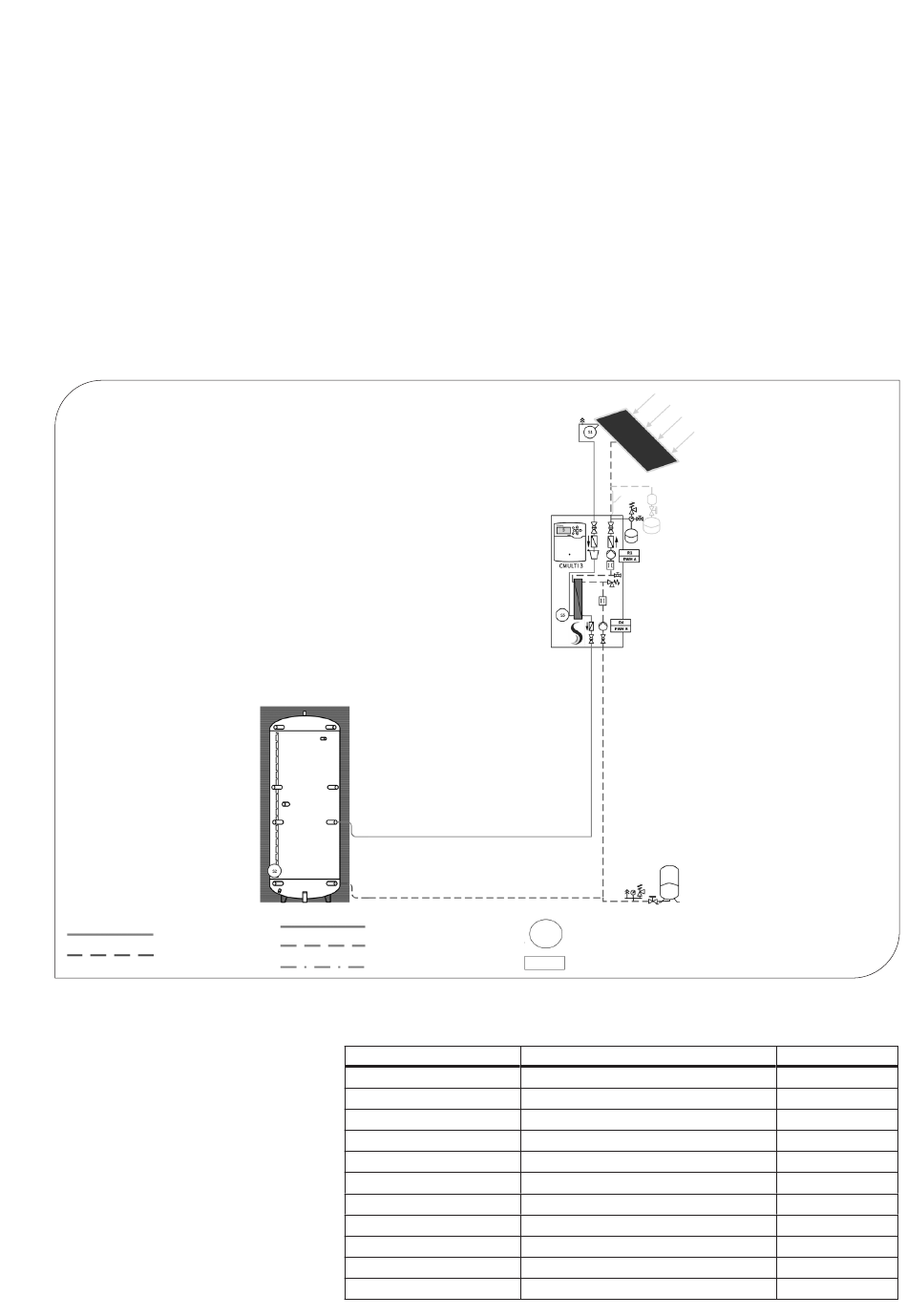

8 . 9 . 1 S C H E M A 3 2 0 0
Kaltwasser
Warmwasser
Zirkulation
In den nachfolgenden Ausführungen werden der/die Speicher wie folgt bezeichnet:
Speicher 1: COSMO Pufferspeicher Typ CPS
Reglerbelegung:
R E L A I S A U S G A N G
Relais 1
Relais 2
Relais 3
Relais 4
Relais 5
Relais 6
Relais 7
Relais 7
Relais 7
L'
L
min. 30 cm
VSG*
MAG
MAG
= Sensorklemme COSMO Multi 3
= Relaisklemme COSMO Multi 3
B E M E R K U N G
Solarpumpe primär - Netzanschluss
Solarpumpe sekundär - Netzanschluss
Netzanschluss
1 9
*VSG = Vorschaltgefäß erforderlich
bei kurzen Leitungswegen oder
großen Kollektoren
K L E M M E N
R1
R2
R3
R4
R5
R6
R7-A
R7-M
R7-R
L'
L
