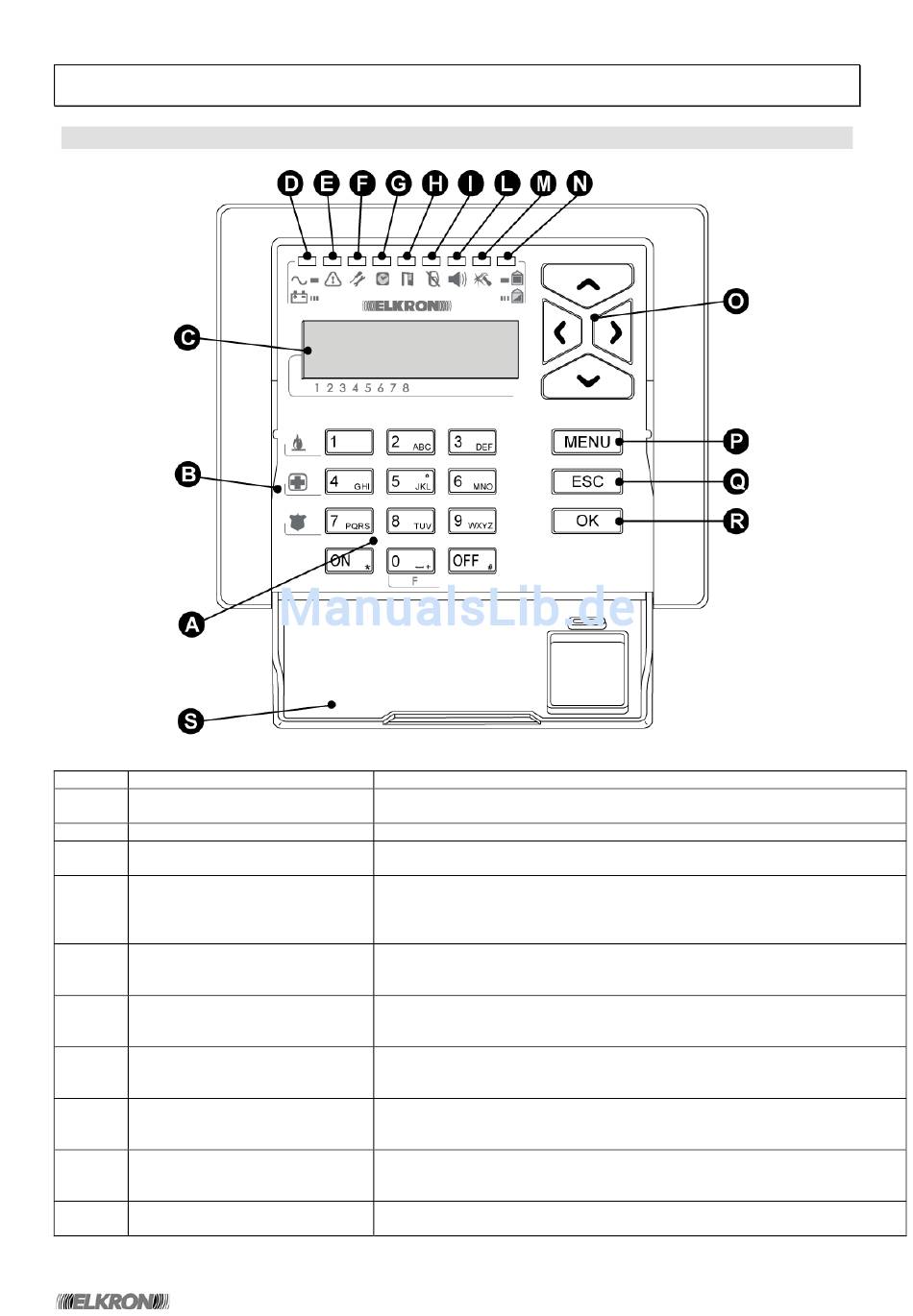

1.1 KP500D / KP500DV-TASTENFELD MIT ANZEIGE
Ref.
Beschreibung
A
Tastenfeld
B
Funktionstasten
C
LCD mit 2x16 Zeichen
D
LED zur Anzeige der
Netzspannung und
Batterieladung (grün)
E
LED zur Ausfallanzeige (gelb)
F
LED zur Wartungsanzeige (rot)
G
LED zur Anzeige des Status der
zeitlichen Befehle (grün)
H
LED zur Anzeige offener
Eingänge (rot)
I
LED zur Anzeige
ausgeschlossener Eingänge (rot)
L
LED zur Alarmanzeige (rot)
1 – BEFEHLSGERÄTE
Wird zur Eingabe des Zugriffscodes, zur Auswahl einiger Funktionen und zur
Programmierung der Zentrale verwendet
Werden zur Aktivierung von zusätzlichen Systemfunktionen verwendet
Zeigt im Ruhemodus Datum und Uhrzeit, ausführliche Informationen zum
Systemstatus und zum Ereignisprotokoll und die Programmiermenüs an
Ein = Netzstromversorgung von 230 V~ verfügbar und Batterie aufgeladen
Aus = Netzstromversorgung von 230 V~ nicht verfügbar und Batterie
aufgeladen
Blinkend = Batterie schwach
Aus = Normalbetrieb
Ein = Ausfallspeicher
Blinkend = Detailanzeige
Aus = Normalbetrieb
Ein = System im Wartungsstatus
Blinkend = Wartungsspeicher
Aus = Zeitlicher Befehl deaktiviert
Ein = Zeitlicher Befehl aktiviert
Blinkend = Warnung bzgl. automatische Aktivierung
Aus = Eingänge im Ruhemodus
Ein = offene Eingänge
Blinkend = Detailanzeige
Aus = alle Eingänge eingeschlossen
Ein = ausgeschlossene Eingänge
Blinkend = Detailanzeige
Aus = keine Alarme
Ein = Alarmspeicher
