Elkron MP 110 Benutzerhandbuch

Alarmempfangszentrale
Vorschau ausblenden Andere Handbücher für MP 110:
Inhaltsverzeichnis

Werbung

Quicklinks

MP 110
MP 110TG
MP 110 M
MP 110 M TG
Alarmempfangszentrale
Benutzerhandbach
IS0099-AE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elkron MP 110

Inhaltszusammenfassung für Elkron MP 110

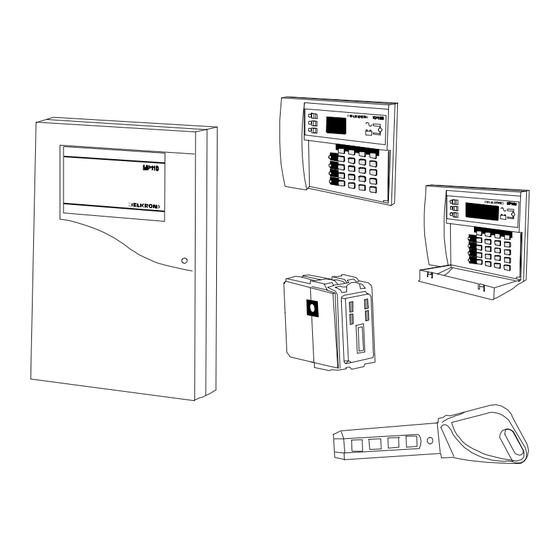

  • Seite 1 MP 110 MP 110TG MP 110 M MP 110 M TG Alarmempfangszentrale Benutzerhandbach IS0099-AE...

  • Seite 2: Inhaltsverzeichnis

    11 Abhören von Sprachmeldungen ............. 30 12 Sperre laufender Alarme ..............31 13 Gegenanruf ..................31 STEUERUNG DES SYSTEMS MIT ELEKTRONISCHEM SCHLÜSSEL DK2000M ....32 Beschreibung des Schüsselschalters ..........32 Programmierung det elektronischen Schlüssel ......33 Aktivieren/Deaktivieren ..............37 BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 3: Steuerung Des Systems Durch Bedienteil

    Zeigt durch Blinken an, dass Sabotagezustände an einem oder mehreren Elementen des Systems vorhanden sind Zeigt durch Blinken an, dass geschützte Eingänge (durch Kontakte geschützte Türen oder Fenster) offen geblieben sind Zeigt durch Blinken an, dass Sensoren ausgeschlossen sind BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 4: Zugriffscodes

    Aktivierung einen Timeout von 1 Minute aus (der bei jedem Tastendruck genullt wird). Wenn der Timeout abläuft, wird das Verfahren automatisch abgebrochen, ohne die vorgenommenen Änderungen zu speichern. • Bei der Eingabe des Geheimcodes wird bei jedem Tastendruck ein Stern angezeigt. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 5: Ändern Des Eigenen Codes

    LED aus = Code gesperrt durch die LED an den SCHLÜSSELCODE (EK) Schlüsselschaltern selbst zugelassen). 3. Zur Freigabe/Sperrung eines Codes die Taste neben der jeweiligen LED drücken. EXIT 4. Taste drücken, um das Verfahren zu beenden. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 6: Freigabe/Sperre Der Codes Benutzer 5, 6, 7 Und 8 Und Zuordnung Codes/Abschnitte

    7. Um die Zuordnung der Abschnitte eines anderen Codes zu ändern, wieder ab Punkt 3 vorgehen. 8. Um die Arbeiten zur Freigabe/Sperre der Zusatzcodes abzuschließen, EXIT 2mal Taste drücken, um die Einstellungen zu speichern und das Programm zu verlassen. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 7: System Aktivieren/Deaktivieren

    Art der Aktivierung zu korrigieren. Nach Ablauf dieser Zeit leuchten die LED durchgehend und die Abschnitte sind aktiviert. • Wenn die Konfiguration der gewünschen Abschnitte gewählt wurde, kann die Aktivierung durch Tastendruck auf bestätigt werden, ohne das Ende der verfügbaren Zeit abzuwarten. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 8: Deaktivierung Mit Überfallschutzcode

    3.7 Ungültiger Code • Bei der Eingabe eines falschen Codes 4mal hintereinander zeigt das System an den Bedienteilen und Lesegeräten eine Sabotagemeldung an. Bei der fünften Eingabe eines falschen Codes in Folge löst das System einen Sabotagealarm aus. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 9: Ausschließen/Einschließen Der Sensoren

    4. Zum Einschließen des betreffenden Sensors drücken. 5. Das Bedienfeld zeigt die Meldung: “BEREICH nn EINGESCHLOSSEN” an. Um den nächsten Eingang auszuwählen, die Tasten oder drücken. Wenn keine Eingänge ausgeschlossen sind, zeigt der Display die Meldung an: “ALLE BER. EINGESCHLOSSEN”. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 10: Statusanzeige Der Eingänge

    • Ein oder mehrere offene Eingänge werden durch Blinken der LED angezeigt. Durch Drücken der Taste erhält man Zugang zur Anzeige. • Auf dem Display wird die Meldung: “BEREICH nn OFFEN” angezeigt (wobei nn die Nummer des Sensors ist, siehe Sensorentabelle für die Zuordnung zum Bereich). BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 11: Anzeigen Von Datum/Uhrzeit

    • Taste gefolgt von Taste drücken. • Der Display zeigt Datum und Uhrzeit an: “tt-mm-jj hh-mm” anstelle der Anzeige “((ELKRON)) MP 110” • Um zur werkseitig eingestellten Anzeige anstelle der Uhrzeit zurückzukehren, folgende Tastensequenz drücken 5.5 Anzeigen der ausgeschlossenen Sensoren •...

  • Seite 12: Einstellen Der Uhrzeit

    • Das System führt keine Kontrolle der eingegebenen Daten durch, daher muss der Bediener vor dem Bestätigen sicherstellen, dass die programmierten Daten für Tag/Monat korrekt sind. Beim Beenden durch Timeout wird die Änderung nicht gespeichert. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 13: Systemtest

    2. Hintereinander die Tasten drücken. 3. Der Display zeigt die erste programmiert e Telefonnummer an: “Tn: nnnn----n (wenn noch keine Telefonnummer programmiert wurde, werden leere Stellen angezeigt). 4. Um zu eventuell anderen verfügbaren Nummern zu kommen, die Tasten verwenden. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 14: Test Telefonleitung

    2. Der Display des Bedienfelds zeigt folgende Meldung an: TESTANRUF 3. Mit Taste den Vorgang starten. Der Display des Bedienfelds zeigt folgende Meldung an: TEST LÄUFT... 4. Nach Abschluss des Tests wird das Verfahren automatisch beendet. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 15: Ergebnisanzeige Der Anrufe

    4. Wenn man eine bestimmte Nachricht hören will, mit den Tasten die gewünschte Nachricht markieren und mit Taste Wiedergabe starten. 5. Am Ende der Wiedergabe kann eine weitere Nachricht gewählt werden. EXIT Zum Beenden des Verfahrens drücken. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 16: Sperre Laufender Alarme

    2. Hintereinander die Tasten drücken. 3. Auf dem Display erscheint: GEGENANRUF- 0 - (Default-Wert) 4. Mit der Taste kann gewählt werden: GEGENANRUF- A – GEGENANRUF- B – 5. Taste zum Bestätigen und Beenden der Programmierung drücken. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 17: Liste Der Displaymeldungen

    ‘BUS Schlüsselsch. x’ Sabotage Serielle Leitung Schlüsselschalter x. ‘BUS Bedienteil x’ Sabotage Serielle Leitung Bedienteil x. ‘ccc Ausschluss Ber.nn’ Meldung Ausschluss Bereich xx durch Benutzer ccc ‘ccc Einschluss Ber.xx’ Meldung Einschluss Bereich xx durch Benutzer ccc BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 18: Steuerung Des Systems Durch Bedienteil

    Zeigt durch Blinken an, dass Sabotagezustände an einem oder mehreren Elementen des Systems vorhanden sind Zeigt durch Blinken an, dass geschützte Eingänge (durch Kontakte geschützte Türen oder Fenster) offen geblieben sind Zeigt durch Blinken an, dass Sensoren ausgeschlossen sind BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 19: Zugriffscodes

    Wenn der Timeout abläuft, wird das Verfahren automatisch abgebrochen, ohne die vorgenommenen Änderungen zu speichern. • Bei der Eingabe des Geheimcodes leuchtet auf dem Bedienteil KP100 (Segmentdisplay) bei jedem Tastendruck ein Segment des Displays, um so nach und nach die Eingabe anzuzeigen. BENUTZERHANDBUCH MP110 - (((ELKRON)))
  • Seite 20 Schlüssel gesperrt (es ist nur die Anzeige des Systemstatus SCHLÜSSELCODE (EK) durch die LED an den Schlüsselschaltern selbst 3. Zur Freigabe/Sperrung eines Codes die Taste neben der jeweiligen LED zugelassen). drücken. EXIT 4. Taste drücken, um das Verfahren zu beenden. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 21: Zuordnung Codes/Abschnitte

    Um die Zuordnung der Abschnitte eines anderen Codes zu ändern, wieder ab Punkt 3 vorgehen. 7. Um die Arbeiten zur Freigabe/Sperre der Zusatzcodes abzuschließen, EXIT 2mal Taste drücken, um die Einstellungen zu speichern und das Programm zu verlassen. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 22: System Aktivieren/Deaktivieren

    Art der Aktivierung zu korrigieren. Nach Ablauf dieser Zeit leuchten die LED durchgehend und die Abschnitte sind aktiviert. • Wenn die Konfiguration der gewünschen Abschnitte gewählt wurde, kann die Aktivierung durch Tastendruck auf bestätigt werden, ohne das Ende der verfügbaren Zeit abzuwarten. BENUTZERHANDBUCH MP110 - (((ELKRON)))
  • Seite 23 3.7 Ungültiger Code • Bei der Eingabe eines falschen Codes 4mal hintereinander zeigt das System an den Bedienteilen und Lesegeräten eine Sabotagemeldung an. Bei der fünften Eingabe eines falschen Codes in Folge löst das System einen Sabotagealarm aus. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 24: Ausschließen/Einschließen Der Sensoren

    5. Auf dem Bedienfeld blinkt die Nummer des Sensors. Um den folgenden Eingang zu wählen, Tasten oder drücken. Wenn keine ausgeschlossenen Sensoren vorhanden sind, erscheint folgendes auf dem Display: “- -” (zwei Striche) EXIT 6. Taste drücken, um die Programmierung zu beenden. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 25: Statusanzeige Der Eingänge

    TAMPER ÖFFNUNG ZENTRALE KABELEINGANG t/A ERW.3 FALSCHER CODE KABELEINGANG t/A ERW.4 EINGANGT/A DER ZENTRALE TAMPER ÖFFNUNG ERW.1 KABELEINGANG t/A ERW.1 TAMPER ÖFFNUNG ERW.2 KABELEINGANG t/A ERW.2 TAMPER ÖFFNUNG ERW.3 FALSCHER SCHLÜSSEL TAMPER ÖFFNUNG ERW.4 SABOTAGE BUS SABOTAGE TELEFONLEITUNG BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 26: Anzeigen Der Uhrzeit

    • Um die ausgeschlossenen Eingänge anzuzeigen, den MASTERCODE eingeben und Taste drücken. • Der erste ausgeschlossene Eingang wird angezeigt mit der Meldung “nn” (wobei nn die Nummer des Sensors ist - siehe Sensorentabelle, um zu erfahren, welchem Bereich er entspricht). BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 27: Einstellung Der Uhrzeit

    (2 Ziffern zwischen 0 und 31). Der Display zeigt die Zahl des gewählten Tages durchgehend an. • Auf dem Display erscheinen blinkend die Buchstaben “ ”, um die Eingabe des Monats anzugeben. • Einen Wert von 01 bis 12 eingeben (2stellig). BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 28: Systemtest

    Dies zeigt an, dass ein ausgeschlossener Eingang nur gespeichert wird, aber keinen Alarm auslöst. EXIT Durch Tastendruck beendet man das Verfahren. Man kann die getesteten Eingänge und tasächlichen Ergebnisse mit dem Verfahren Anzeigen gespeicherter Alarme (Taste + Taste ) einsehen. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 29: Programmierung Von Telefonnummern

    2. Der Display des Bedienfelds zeigt folgendes Symbol an: (leuchtet durchgehend) 3. Mit Taste den Vorgang starten. Der Display des Bedienfelds zeigt folgende Meldung an: (blinkend) 4. Nach dem Test kehrt man zum Hauptmenü der Parameter Communicator zurück. EXIT 5. Taste zum Beenden drücken. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 30: Ergebnisanzeige Der Anrufe

    4. Wenn man eine bestimmte Nachricht hören will, mit den Tasten die gewünschte Nachricht markieren und mit Taste Wiedergabe starten. 5. Am Ende der Wiedergabe kann eine weitere Nachricht gewählt werden. EXIT Zum Beenden des Abhörverfahrens drücken. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 31: Sperre Laufender Alarme

    2. Hintereinander die Tasten drücken. 3. Auf dem Display erscheint: c 0 (Default-Wert) 4. Mit der Taste 1 kann man folgendes wählen: c A (Gegenanruf Mod. A) c b (Gegenanruf Mod.B) 5. Mit Taste bestätigen und die Programmierung beenden. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 32: Steuerung Des Systems Mit

    Büros erkennen beide den gleichen Schlüssel (so dass man die Verwendung von 2 verschiedenen Schlüsseln vermeidet). KONTROLLE DER GESPEICHERTEN SCHLÜSSEL Funktion für die Kontrolle von vorher programmierten Schlüsseln, indem die Korrektheit des Codes, die Schlüsselnummer und die kontrollierten Abschnitte geprüft werden. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 33: Speichern Eines Neuen

    SCHNELL BLINKT, bei der gewünschten Kombination abziehen 7. Schlüssel wieder einstecken. Wenn der Vorgang richtig gespeichert wurde, leuchen die LED der Bereiche auf, die dem Schlüssel vorher zugeordnet wurden, und LED 2 blinkt langsam in Erwartung der anderen eventuell zu programmierenden Schlüssel. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 34: Schlüssel Hinzufügen

    Piepton zur Bestätigung, dass der Code gelesen wurde. Das Verfahren ist damit beendet, das System hat den Schlüsselcode gespeichert. Taste zum Verlassen drücken. Um die gewünschten Schlüssel in Betriebsbereitschaft zu versetzen, dem Verfahren "Schlüssel hinzufügen" unter Kap. 2.2 folgen. BENUTZERHANDBUCH MP110 - (((ELKRON)))
  • Seite 35 Wenn der Code des eingesteckten Schlüssels nicht dem gespeicherten entspricht, blinken alle Abschnitts-LED langsam und auf dem alfanumerischen Display erscheint die Meldung “FREMDER SCHLÜSSEL !”. Das Blinken dauert an, bis der Schlüssel abgezogen wird. Taste zum Verlassen drücken. BENUTZERHANDBUCH MP110 - (((ELKRON)))
  • Seite 36 Zieht man den Schlüssel an einer dieser Kombinationen ab, wird der gewählte Status definitiv übergenommen und das Verfahren der Ausgangsverzögerung (wenn programmiert) eingesetzt. Wenn der Schlüssel dauerhaft eingesteckt bleibt, wird das Verfahren nach dem vierten Zyklus beendet und das System bleibt im vorigen Zustand. BENUTZERHANDBUCH MP110 - (((ELKRON)))

  • Seite 37: Aktivieren/Deaktivieren

    Gibt man einen gültigen Code ein, zeigt das Bedienfeld, an dem man arbeitet. für eine Minute den Anlagenstatus an: innerhalb dieser Zeit kann man arbeiten. • Nach 1 Minute ab der Codeeingabe wird das System erneut maskiert. BENUTZERHANDBUCH MP110 - (((ELKRON)))
  • Seite 38 Alarmart und den Ort der Installation, zum Beispiel: Diebstahl K o r r i d o r Diebstahl E i n g a n g s t ü r ABSCHNITT ORT DER INSTALLATION BENUTZERHANDBUCH MP110 - (((ELKRON)))
