2.4 Installation

Die Einbaulage hängt von der Art des Gerätes ab. Für Durchflussmesser sollte die Montage vorzugsweise in
horizontaler Lage erfolgen, und bei hohen Drücken sollten alle Messgeräte in dieser Lage eingebaut werden.
Die Montage sollte nicht in der Nähe einer Wärmequelle vorgenommen werden, und der Platz muss frei von
Erschütterungen/Vibrationen sein.
Montieren Sie die Geräte mit Hilfe der Gewindebohrungen an der Unterseite des Gerätes, wie in der
entsprechenden Maßzeichnung angegeben. Verwenden Sie Edelstahlschraben mit der
Mindestfestigkeitsklasse 70 (nicht im Lieferumfang enthalten). Die empfohlenen Drehmomentwerte finden
Sie in der folgenden Tabelle.

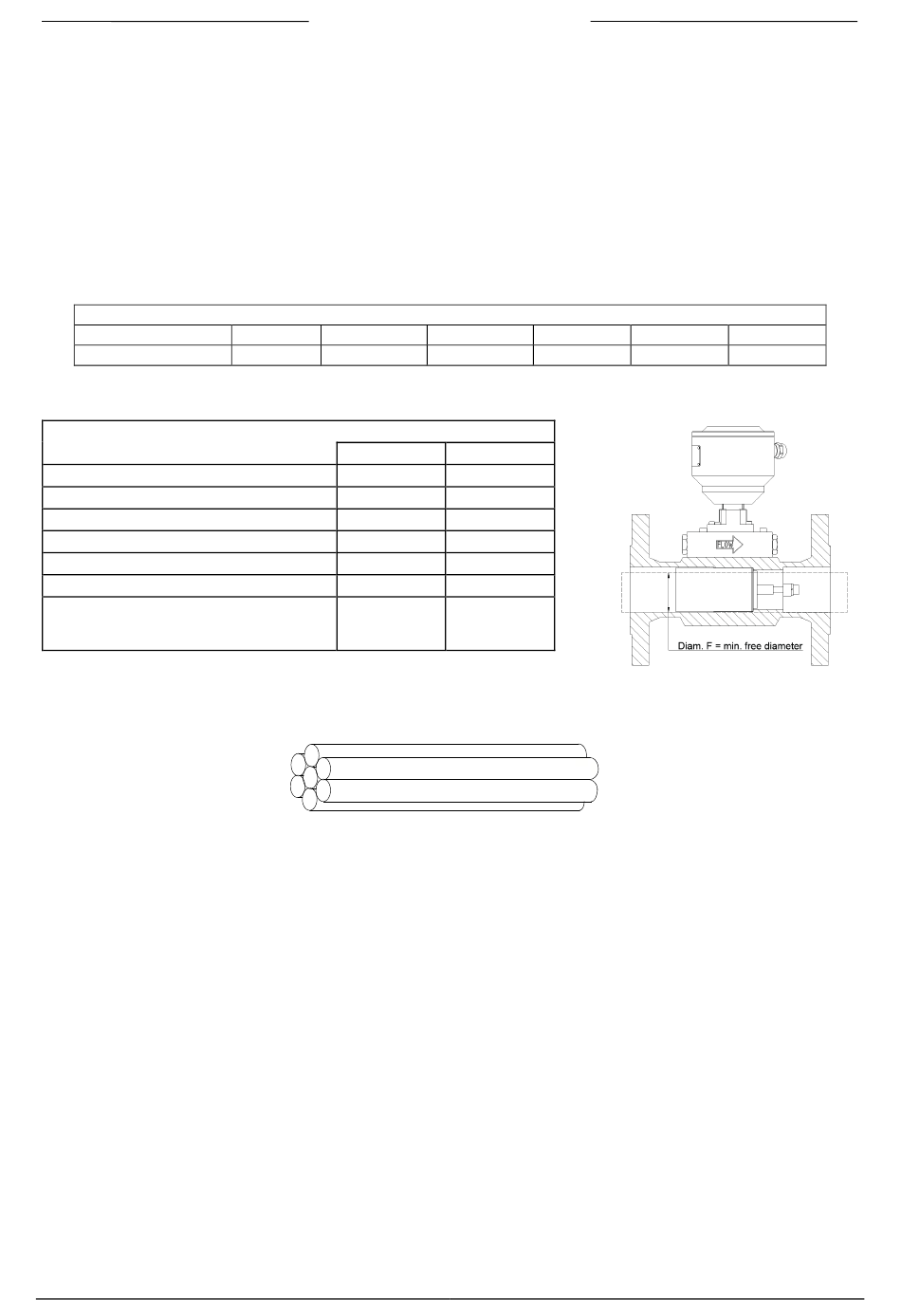

Empfohlenes Drehmoment in Nm für Edelstahlschrauben der Festigkeitsklasse 70
Schraubengröße
Drehmoment [Nm]
Für die Befestigung der F-106/F107 Serien, beachten Sie folgende Regeln:
Einlaufstrecke und Auslaufstrecke (der Zahl der Durchmesser F)
Eins 90° Kurve vor das Messgerät
Zwei 90° Kurven vor das Messgerät
Zwei 90° Kurven in zwei Ebenen
Drei 90° Kurven in drei Ebenen
Verengung vor das Messgerät
Erweiterung vor das Messgerät
Druckreducierventil / Regelventil /
teilweise geschlossen Ventil vor das
Messgerät
Für weitere Informationen siehe Maßzeichnung.
Im allgemeinen haben Strömungsrichter Einfluss auf die Einlaufstrecke des Messgerätes.
Ein Strömungsrichter ist ein Bündel von parallelen Rohren, das im Rohr untergebracht ist.
Im allgemeinen sollten diese Einsätze mindestens 6 - 8 D vor dem Messgerät angebracht werden.
Ein Strömungsrichter sollte grundsätzlich bei Regelventilen und Rohrbogen auf ungleichen Ebenen
verwendet werden.
Außerdem muss der Durchfluss gleichmäßig und frei von Druckstößen und Pulsationen sein.

2.5 In-Line Filter

Obwohl die zu messenen Fluids ohnehin frei von Schmutz, Öl, Feuchtigkeit u.ä. sein sollten, empfiehlt sich
der Einbau eines In-Line-Filters vor dem Mess-/Regelgerät; falls eine Rückströmung auftreten kann, ist auch
ein Filter auf der Ausgangsseite empfehlenswert. Beachten Sie den durch den Filter verursachten
Druckverlust.
Bei einigen Geräten befindet sich am Eingang ein Sieb, um zu verhindern, dass Fremdkörper ins Gerät
gelangen und um ein gutes Strömungsprofil zu erhalten. Dieses Sieb ist jedoch kein Filterelement.
Weitere Informationen erhalten Sie von Ihrem Vertriebspartner.
2.6 Fluidanschlüsse
In der Regel werden die Mess- und Regelgeräte von Bronkhorst mit Klemmring- oder
Vakuumverschraubungen (VCR/VCO) ausgestattet. Meist erfolgen die Verbindungen zu den Instrumenten
über parallele BSP Gewinde, welche mit gekammerten O-Ringen am Instrument abzudichten sind. Bei
einigen Geräten sind diese Fittings orbital angeschweißt. Zur leckdichten Installation von Klemmring-
Verschraubungen ist sicherzustellen, dass das Rohr im Fittingkörper bis zum Anschlag eingeschoben ist und
