1 Einführung

1.1 Allgemeine Beschreibung

1.1.1 Gasfluss

Mit den Bronkhorst Massedurchflussmessern für Gase können, je nach Bauform, Gasflüsse bis 700 bar
®
genau gemessen werden, und zwar nahezu unabhängig von Druck- und Temperatur-veränderungen.
Das System kann mittels Regelventil und flexibler Anzeige für die Messung und Regelung von Gasflüssen
von 1 ml n /min bis zu mehreren tausend m 3 n /h, je nach Gerätetyp, erweitert werden. Für einen begrenzten
Durchflussbereich ist auch ein Modell mit Metalldichtungen erhältlich.
1.1.2 Flüssigkeitsmessung
Mit den Bronkhorst Massendurchflussmessern für Flüssigkeiten können Durchflüsse bis 400 bar abhängig
®
der Bauform genauestens gemessen werden, und zwar nahezu unabhängig von Druck- und
Temperaturänderungen. Das System kann mittels Regelventil für die Messung und Regelung von
Flüssigkeiten von 2g/h bis 1000g/h erweitert werden.

1.1.3 Druck

Das Bronkhorst DruckMessgerät mißt Drücke von 100 mbar bis
®
400 bar, je nach Druckstufe, und zwar absolute Drücke oder Überdrücke und im Bereich
0-15 bar auch Differenzdrücke. Das Druckregelgerät regelt Drücke mit sehr hoher Genauigkeit und
Reproduzierbarkeit. Der Regler ist erhältlich für Vordruckregelung (P-600-Serie) und Hinterdruckregelung
(P-700-Serie) und Prozessdruckregelung (P-800 serie).
Der Fluss durch den Druckregler hängt ab vom Vor- und Hinterdruck, vom Ventilquerschnitt und den
Eigenschaften des Fluids.
1.1.4 Gehäuse
Die verschiedenen Bauarten von Gerätegehäusen weisen Einrichtungen auf, welche die Erfordernisse der
EMC-Vorschriften sicherstellen.

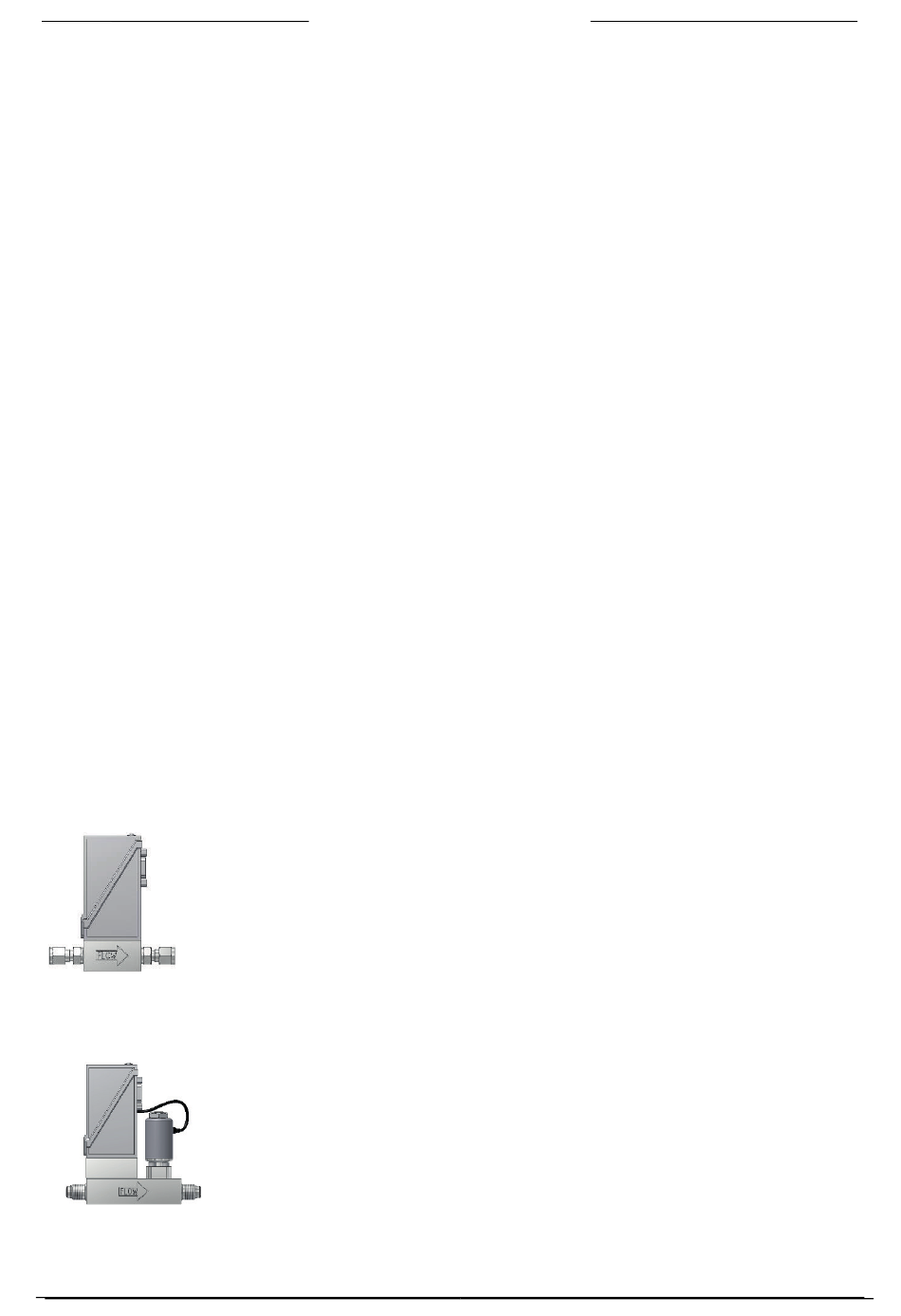

EL-FLOW ® , EL-PRESS
EL-FLOW ® , EL-PRESS metal seal
Seite 10
Die Platinen befinden sich in einem metallisierten Kunststoffgehäuse.
Für den Stromanschluss hat das Gerät einen männlichen 9-poligen Sub-D-
Anschluss für den analogen/RS232 Betrieb. Für den digitalen Betrieb hat das Gerät
verschiedene Steckers auf der Oberseite. Die Geräte sind geeignet für Anwendung
im (trockenen) Innenbereich, wie Labors, und in gut geschützten (OEM)-Gehäusen.
Diese Serien hat die gleiche Gehäuse wie die standard EL-FLOW
Serien. Nur diese Serien unterschiedet sich durch Metalldichtungen.
