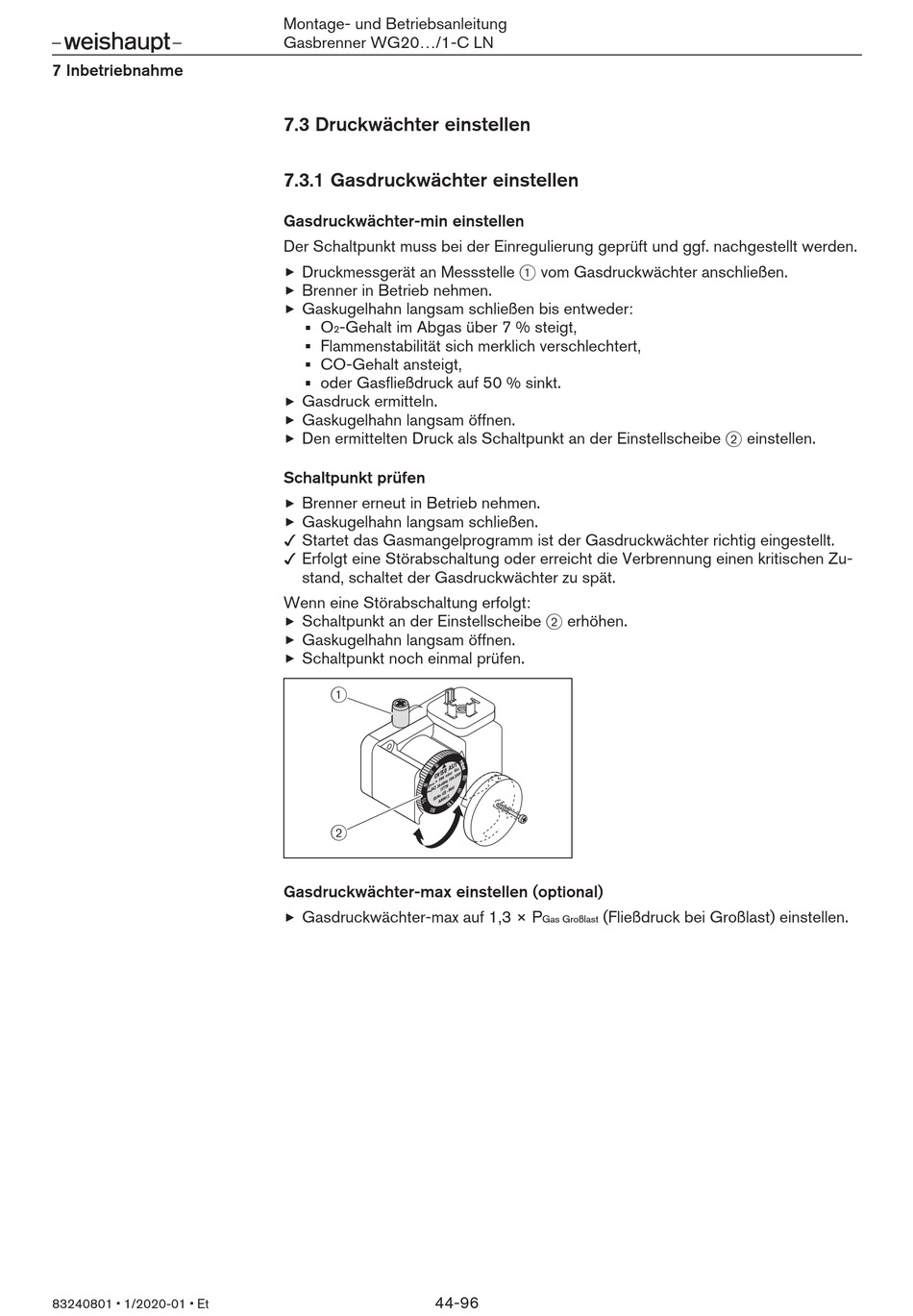

7 Inbetriebnahme
83240801 1/2020-01 Et
Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C LN
7.3 Druckwächter einstellen
7.3.1 Gasdruckwächter einstellen
Gasdruckwächter-min einstellen
Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden.
Druckmessgerät an Messstelle 1 vom Gasdruckwächter anschließen.
Brenner in Betrieb nehmen.
Gaskugelhahn langsam schließen bis entweder:
O
-Gehalt im Abgas über 7 % steigt,
2
Flammenstabilität sich merklich verschlechtert,
CO-Gehalt ansteigt,
oder Gasfließdruck auf 50 % sinkt.
Gasdruck ermitteln.
Gaskugelhahn langsam öffnen.
Den ermittelten Druck als Schaltpunkt an der Einstellscheibe 2 einstellen.
Schaltpunkt prüfen
Brenner erneut in Betrieb nehmen.
Gaskugelhahn langsam schließen.
Startet das Gasmangelprogramm ist der Gasdruckwächter richtig eingestellt.
Erfolgt eine Störabschaltung oder erreicht die Verbrennung einen kritischen Zu-
stand, schaltet der Gasdruckwächter zu spät.
Wenn eine Störabschaltung erfolgt:
Schaltpunkt an der Einstellscheibe 2 erhöhen.
Gaskugelhahn langsam öffnen.
Schaltpunkt noch einmal prüfen.
1
2
Gasdruckwächter-max einstellen (optional)
Gasdruckwächter-max auf 1,3 × P
44-96
(Fließdruck bei Großlast) einstellen.
Gas Großlast
