7 Inbetriebnahme
83240801 1/2020-01 Et
Montage- und Betriebsanleitung
Gasbrenner WG20.../1-C LN

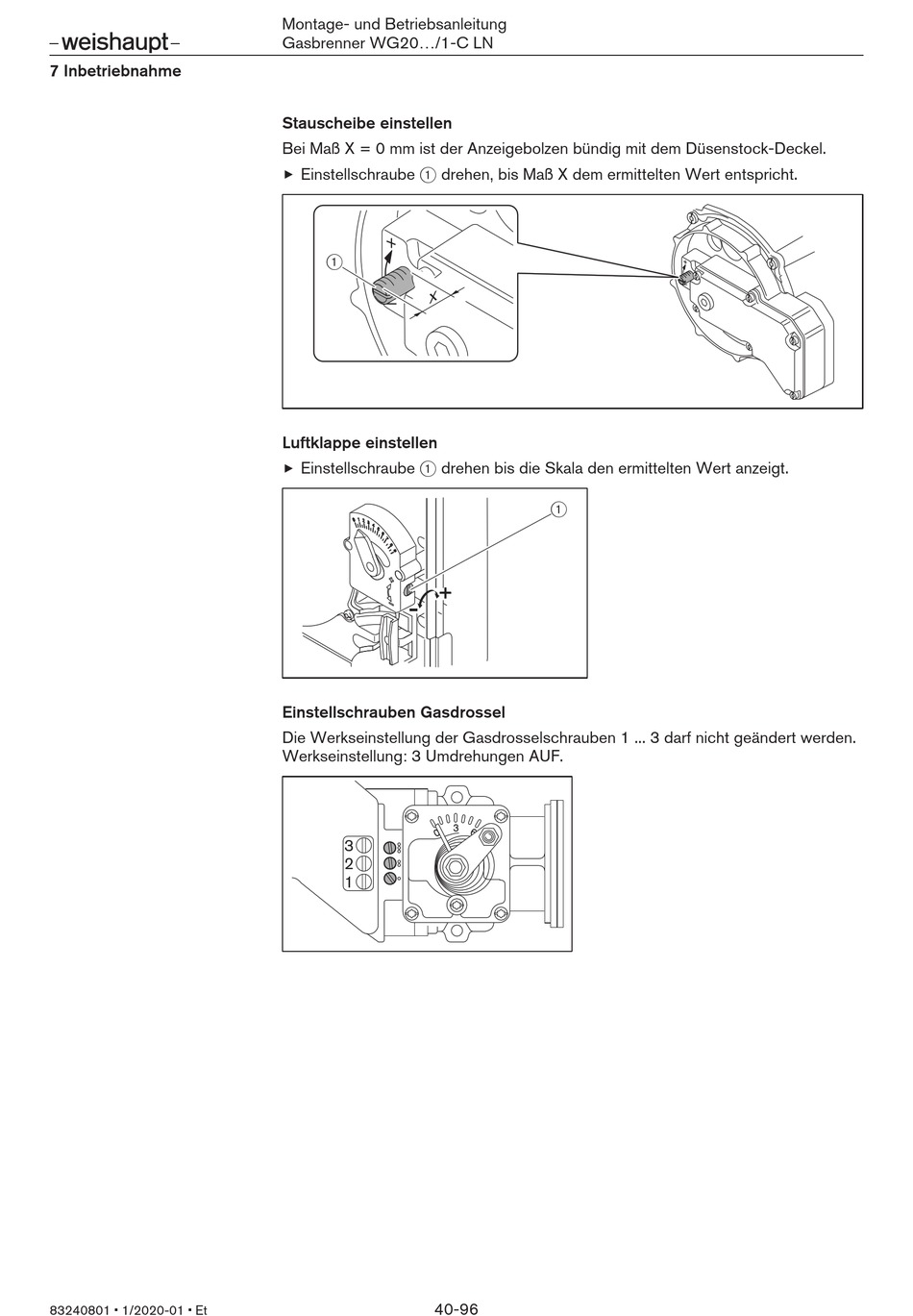

Stauscheibe einstellen
Bei Maß X = 0 mm ist der Anzeigebolzen bündig mit dem Düsenstock-Deckel.
Einstellschraube 1 drehen, bis Maß X dem ermittelten Wert entspricht.
1
X
Luftklappe einstellen
Einstellschraube 1 drehen bis die Skala den ermittelten Wert anzeigt.
Einstellschrauben Gasdrossel
Die Werkseinstellung der Gasdrosselschrauben 1 ... 3 darf nicht geändert werden.
Werkseinstellung: 3 Umdrehungen AUF.
3
2
1
