0°
0°

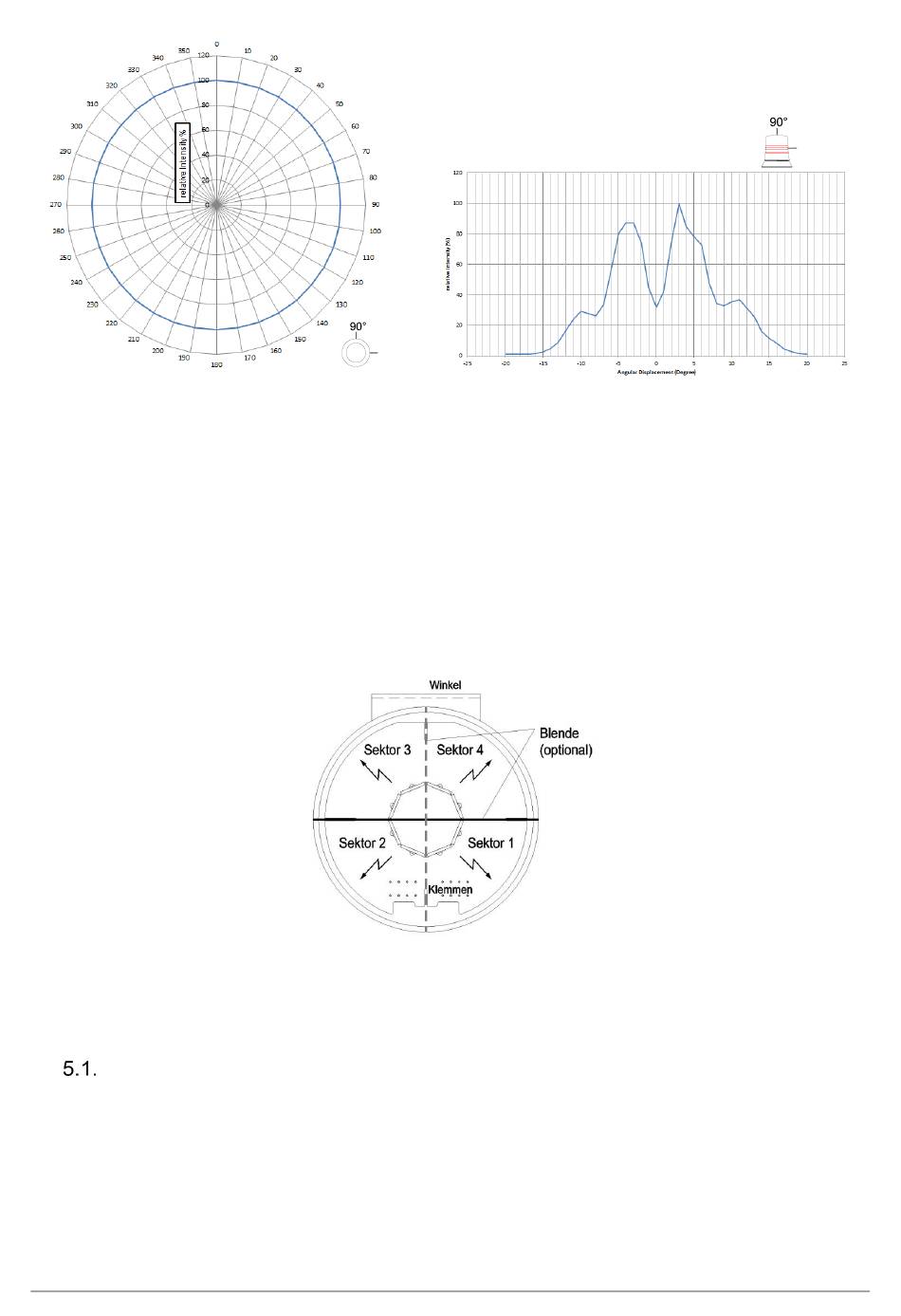

Abbildung 1 - Richtdiagramme

4. Funktionsbeschreibung

Das optische Warnsignal wird nach dem Anlegen der Betriebsspannung in wahlweise drei Betriebsarten (Blitz-,
Blink- und Rundumlichtbetrieb) erzeugt und über 16 LEDs abgestrahlt. Diese sind in zwei Ebenen horizontal
abstrahlend verteilt. 4 LEDs bilden dabei immer einen Sektor. Es besteht die Möglichkeit, ein oder zwei der vier
Sektoren abzuschalten, siehe Abbildung 2 - Sektoraufteilung der Lichtabstrahlung. Dies kann zur Minimierung
der Leistungsaufnahme für nicht benötigte Abstrahlrichtungen oder zur Vermeidung von Fehlinformationen oder
Blendung verwendet werden. Die Betriebsarten, die Sektorabschaltung und die Aktivierung einer möglichen
Nachtabsenkung der Lichtstärke kann mittels DIP-Schalter konfiguriert werden. Die Nachtabsenkung der Licht-
stärke wird bei dunkler Umgebung < 50 Lux wirksam.
Abbildung 2 - Sektoraufteilung der Lichtabstrahlung

5. Installation

Sicherheitshinweise

Handhabungen entsprechend dieser Betriebsanleitung dürfen nur durch ausgebildetes und vom Anlagenbetrei-
ber autorisiertes Elektro-Fachpersonal durchgeführt werden. Die Betriebsanleitung oder deren Inhalt muss dem
Fachpersonal zugänglich gemacht und umgesetzt werden.
Der elektrische Anschluss darf nur von hierfür autorisierten Personen durchgeführt werden. Vor dem Anschlie-
ßen ist sicherzustellen, dass die Warnleuchte nicht unter Spannung steht.
Die Sicherheitshinweise dieser Betriebsanleitung, die lokalen Installationsstandards sowie die geltenden Si-
cherheitsbestimmungen und Unfallverhütungsvorschriften sind zu beachten.
