AUFBAU
Stellen Sie den Heizeinsatz auf einen geeigneten, ebenen Untergrund bzw. Tragrahmen lotrecht auf.
Um Beschädigungen zu vermeiden und einen einfacheren Transport zu ermöglichen liegt der Verbrennungs-
luftstutzen im Heizeinsatz, Sie können diesen bei Bedarf vor Ort montieren. Unbedingt notwendig ist der Ver-
brennungsluftstutzen bei Verwendung der elektronischen Ofensteuerung und bei Aufbau einen Ofenanlage
mit Außenluftzufuhr.
Unterhalb des Verbrennungsluftstutzens ist ein Freiraum von mindestens 10 cm erforderlich um die notwen-
dige Verbrennungsluft direkt aus dem Aufstellraum zu beziehen oder um einen Verbrennungsluftschlauch
anzuschließen. Wenn Sie einen Verbrennungsluftschlauch anschliessen, so achten Sie auf feste und dichte
Montage!
Beachten Sie die Masse der gesamten Ofenanlage. Sollte die zulässige Deckenlast überschritten werden,
sehen Sie geeignete Maßnahmen zur Lastverteilung vor.
Die Brennraumschamotte mit der ISO-Brennkammer vor Ort unter Beachtung der beliegenden Anleitungen
einsetzen.

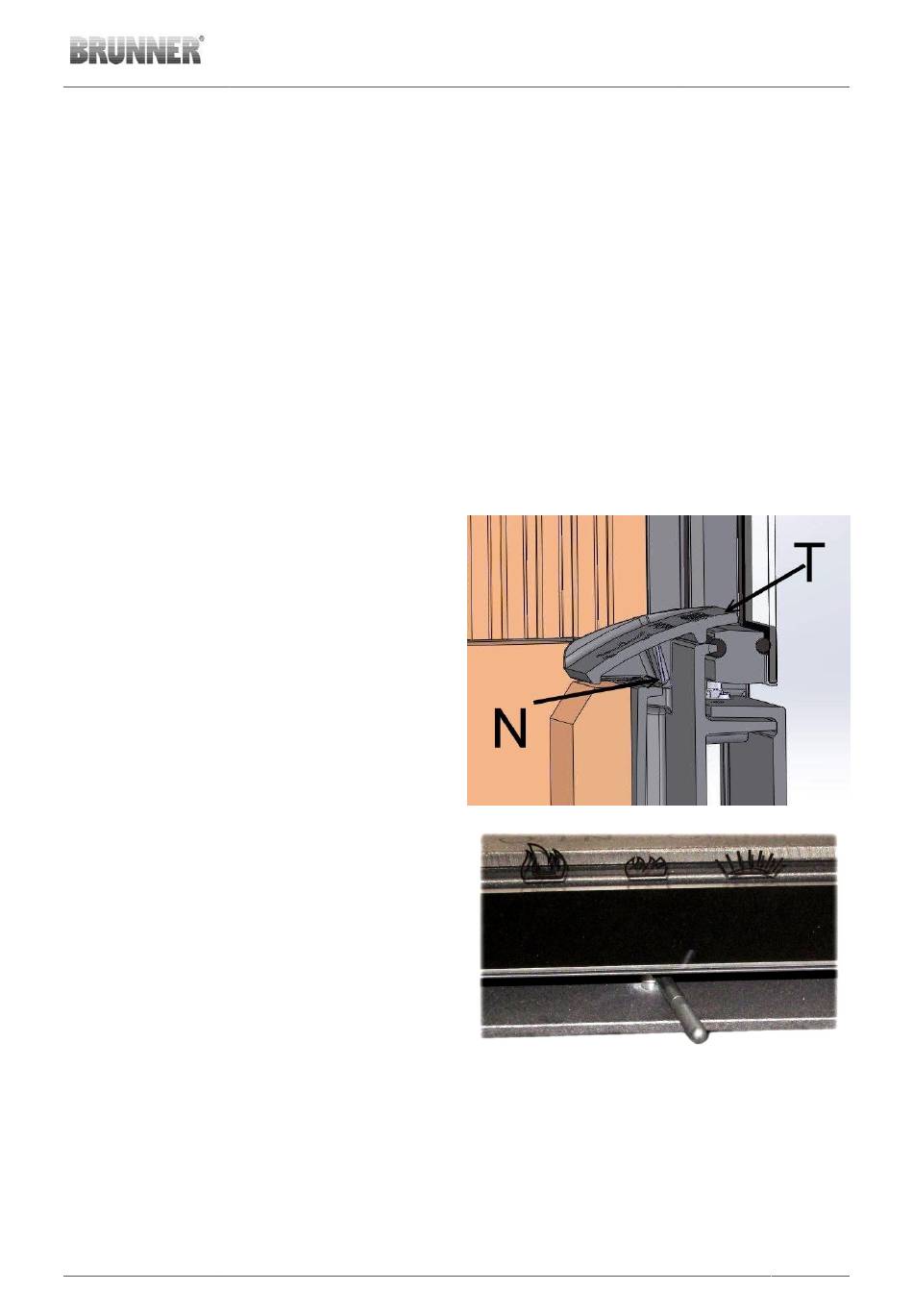

Den beiliegenden Textwinkel (T) nach dem Einbau
der Brennraumschamotte wie im nebenstehenden
Bild gezeigt einlegen. Die unten vorstehende 'Na-
se' (N) dabei zwischen Bodenwanne und Front le-
gen.
Bei Tunnelvarianten beide Textwinkel entsprechend
einsetzen.
Das Verbrennungsluft-Stellelement und der Türgriff
liegen im Heizeinsatz in einem Umschlag bei.
Nach Fertigstellung der Anlage das Verbrennungs-
luft-Stellelement unterhalb der Feuerungstür ein-
schrauben. Ohne montiertes Verbrennungsluft-Stel-
lelement kann der Heizeinsatz nicht betrieben wer-
den.
Den Türgriff mit der am Türrahmen vorhandenen
Schraube befestigen.
Abb. 1: Verbrennungsluft-Stellelement
Der Heizeinsatz bietet die Möglichkeit, dass der Türanschlag jederzeit, auch im bereits eingebauten Zustand,
umgebaut werden kann. Hierfür benötigen Sie einen Umbausatz. Die notwendigen Arbeitsschritte sind in
der dem Umbausatz beiliegenden Anleitung erläutert. Ohne diesen Umbausatz können Sie den Türanschlag
nicht ändern!
