Inhaltszusammenfassung für Sym Xpro XE05W4-EU

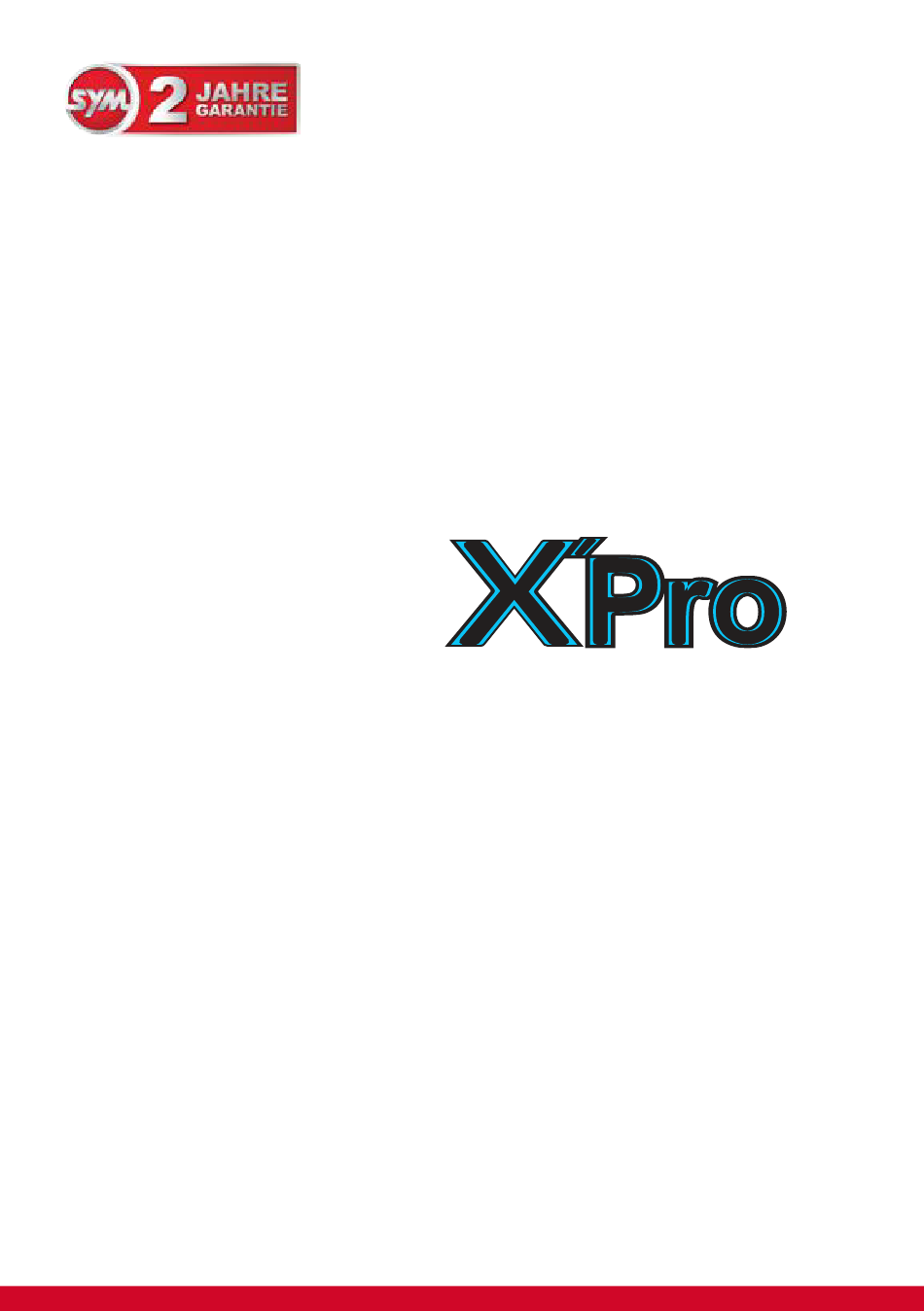

- Seite 1 Bedienungsanleitung XE05W4-EU...
- Seite 2 Die Garantiefrist, gemäß der in den nachfolgender Garantiebestimmungen vereinbarten Produktgarantie, beginnt entweder mit dem Tag der Erstzulassung oder, falls die Zulassung nicht zeitgleich erfolgt, mit dem Tag der Übergabe des Fahrzeugs an den Endverbraucher/Ersterwerber. Die Garantie wird mit Zugang der vom SYM- Vertragshändler erfolgten Meldung der Garantiedaten bei der Sanyang Deutschland GmbH, Opelstraße 13, 64546 Mörfelden-Walldorf wirksam.
- Seite 3 Inhaltsverzeichnis Garantiekarte ..........3 Diebstahlschutz .......... 22 Allgemeine Hinweise ..........22 Angaben bei Eigentümerwechsel ....3 Wegfahrsperre ............22 Zu diesem Handbuch ........6 Empfohlene Betriebsstoffe ......22 Allgemeine Hinweise ........6 Kraftstoff ..............22 Warnhinweise ............6 Motor- und Getriebeöle .......... 22 Stets daran denken! ..........
- Seite 4 Service ............38 Allgemeine Hinweise ..........38 Übergabe-Inspektion ..........38 Wartungsplan ............39 Wartungen ............40 Sonstige Instandsetzungs- oder Wartungsarbeiten . 44 Notizen ..............45...
- Seite 5 Bedienungs- und Warnhinweise in der Bedie- Die Nichtbeachtung kann zu einer Beschädigung nungsanleitung zu Ihrem Fahrzeug unbedingt zu am Fahrzeug oder Bauteilen führen. beachten. Ihr SYM-Fahrzeug wird es Ihnen mit HINWEIS Zuverlässigkeit und Wirtschaftlichkeit danken. Besondere Hinweise zur vereinfachten Handha- bung und besserem Verständnis der Anleitung.
- Seite 6 Garantieleistungen“ auf Seite 8 an- gels oder sollte eine Sicht- oder Materialprüfung geführten Umstände, die zum Ausschluss von notwendig sein, so ist SYM berechtigt, die be- Garantieleistungen führen, unabdingbar. mängelten Teile anzufordern oder den von SYM Wir weisen Sie darauf hin, dass Sie zum Erhalt bestellten Sachverständigen mit der Überprüfung...
- Seite 7 Ausschluss von Garantieleistungen Ersatzteil-Garantie Dieser erfolgt: Eine weitere Garantiezusage von SYM zu obigen Nach unsachgemäßer Behandlung, Nichtbeach- Bedingungen gilt für SYM Original Ersatzteile. tung der Betriebsanleitung oder der vorstehen- Ausgenommen hiervon sind: den Pflegehinweise, insbesondere bezüglich der Dichtungs-, Inspektions- und dem natürlichen Einfahrvorschriften sowie bei Überbeanspru-...
- Seite 8 Ölzusätze beigemischt werden. Schäden die einbarung zum bestehenden gesetzlichen Ge- durch Schmiermittel und Zusätze entstehen, währleistungsrecht. Die gesetzlichen Gewährleis- die nicht von SYM freigegeben sind, sind von tungsansprüche des Ersterwerbers aus seinem der Garantie ausgeschlossen! Kaufvertrag mit dem SYM-Vertragshändler wer- III.
- Seite 9 (1) Falls Sie eine Einwilligung zur Verarbeitung hebung personenbezogener Daten durch SYM bei ihrer Daten erteilt haben, können Sie diese jeder- Kauf eines Fahrzeugs der Marke SYM. Perso- zeit widerrufen. Ein solcher Widerruf beeinflusst nenbezogene Daten sind alle Daten, die auf Sie die Zulässigkeit der Verarbeitung ihrer personen-...
- Seite 10 Lesen Sie die Etiketten sorgfältig durch und entfernen Sie sie nicht. Wenden Sie sich an Ihren autori- sierten SYM-Vertragshändler, um Ersatz zu erhalten, wenn ein Etikett fehlt oder beschädigt ist. ! A t t e n t i o n Do not use USB in rainy days •...
- Seite 11 XIAMEN XIASHING MOTORCYCLE CO.,LTD. L1e-B e13*168/2013*00??? ?? dB(A) - ???? min ?? kW ?? Km/h Max:??? kg ACHTUNG WARNUNG • Die Umwelt schonen. • Immer einen Helm tragen. REIFENLUFTDRUCK: • Vorsichtig fahren. Vorne: 1,75 kg/cm² Hinten: 2,0 kg/cm² • Die Bedienungsanleitung vor dem Fahren auf- REIFENGRÖSSE: merksam lesen.
- Seite 12 Bedienelemente 1. Rückspiegel 9. Luftfilter 2. Blinker, vorne 10. Stoßdämpfer, hinten 3. Gepäckträger, vorne 11. Kennzeichenbeleuchtung 4. Hauptscheinwerfer und Standlichter 12. Rück-/Bremslicht 5. Vorderradgabel 13. Gepäckträger, hinten 6. Bremse, vorne 14. Batterie/Sicherungen 7. Seitenständer 15. Sitzbank 8. Hauptständer...
- Seite 13 1. Vorderradbremshebel 5. Auspuff 2. Blinker, vorne 6. Hauptständer 3. Gepäckträger, vorne 7. Seitenständer 4. Hauptscheinwerfer und Standlicht 8. Hinterradbremshebel...
- Seite 14 1. Kombiinstrument 5. Luftfilter 2. Lenkerschalter, links 6. Auspuff 3. Gepäckträger, hinten 7. Zündschloss 4. Sicherungen 8. Lenkerschalter, rechts...
- Seite 15 Lenkerschalter Linker Lenkerschalter Rechter Lenkerschalter A Licht-Schalter D Starter-Schalter Mit diesem Schalter kann das Abblend- und Zum Starten des Motors die Zündung einschal- Fernlicht eingeschaltet werden. Wenn das Fern- ten, den vorderen oder hinteren Bremshebel licht eingeschaltet wird, leuchtet die Fernlicht- betätigen und den Starter-Schalter drücken, bis anzeige auf.
- Seite 16 Zündschloss Zündschlossabdeckung verriegeln Den Zündschlüssel abziehen und den Hebel „SHUT“ drücken. Der Schlitz für den Zünd- schlüssel wird durch eine Abdeckung verriegelt. Zündschlossabdeckung freigeben Den magnetischen Kopf 1 des Zündschlüssels in die Bohrung 2 im Zündschloss einlassen. Den Zündschlüssel im Uhrzeigersinn drehen, um die Abdeckung zu öffnen.
- Seite 17 Kraftstofftank Kraftstoff Empfohlener Kraftstoff: Bleifrei (max. 5% Ethanol, E5) 95 ROZ/RON oder höher Tankinhalt: 6,2 l WARNUNG • Nur bleifreies Benzin verwenden, um Motor- schäden zu vermeiden. • Verbleites Benzin beschädigt den Katalysator. • Nur Kraftstoff mit der empfohlenen Oktanzahl verwenden.
- Seite 18 • Transportieren Sie niemals schwere oder lange Ladung. HINWEIS • Wir empfehlen Transportboxen nur von Ihrem SYM-Vertragshändler montieren zu lassen. Den Gepäckhaken 2 nutzen, um Gegenstände ACHTUNG zu befestigen. • Beachten Sie auch immer die Montage- und...
- Seite 19 Hauptständer Helmhaken Den Helm mit der Öse am Kinnriemen an den Helmhaken 1 aufhängen. Die Sitzbank schließen. Den Motorroller gerade stellen. Den Lenker und WARNUNG den Soziushaltegriff festhalten. Die beiden Aus- • Niemals mit einem Helm am Helmhaken leger 3 des Hauptständers gleichmäßig auf den fahren.
- Seite 20 Steht der Zeiger auf dem letzten Indikator 2 ist Blinker aktiviert wurde. die Kraftstoffreserve erreicht. B Geschwindigkeitsanzeige C Motor-Kontrollleuchte Leuchtet dauerhaft, wenn ein Fehler im Einspritz- oder Zündsystem vorliegt. Der Motor läuft im Notlaufprogramm. ACHTUNG • Kontaktieren Sie umgehend Ihren SYM-Ver- tragshändler und lassen Sie Ihren Motorroller überprüfen.
- Seite 21 Spezifikation API SM, JASO MA2, SAE 10W-40 Sichern Sie Ihren Motorroller immer gegen un- oder besser. befugten Zugriff. SYM empfiehlt MOTUL-Motorenöle: Verriegeln Sie die Lenkung und das Zünd- MOTUL 5000 4T 10W-40 MA2 schloss, wenn Sie Ihren Motorroller parken MOTUL 7100 4T 10W-40...
- Seite 22 Die Schrauben A rechts und links des Schein- werfers lösen und die Leuchtweite des Schein- werfers einstellen. ACHTUNG • Die gesetzlichen Regulierungen zur Leucht- weiteneinstellung sind zu beachten. • Kontaktieren Sie einen SYM-Vertragshänd- ler, um den Scheinwerfer korrekt einstellen zu lassen.
- Seite 23 Fahren Kontrolle vor Fahrtantritt Sicherheitshinweise WARNUNG • Überprüfen Sie Ihren Motorroller vor jeder Fahren Sie immer mit geeigneter Schutzklei- Fahrt, auch bei Kurzstrecken. dung, tragen Sie einen geprüften Schutzhelm • Beheben Sie Mängel immer vor der Fahrt. und schalten Sie das Licht ein. Beachten Sie die Verkehrsschilder, -hinweise Element Prüfhinweise...
- Seite 24 Motor starten Bremsen Den Motorroller gerade oder auf den Hauptstän- Den Gasgriff ganz schließen und die Vorder- und der stellen. Den Seitenständer einklappen und Hinterradbremse gleichzeitig betätigen, um den die Zündung auf „ON“ stellen. kürzesten Bremsweg zu erreichen. Die Vorder- und Hinterradbremse betätigen. WARNUNG Den Gasgriff schließen und den Starterknopf •...
- Seite 25 • Um Verbrennungen durch heiße Bauteile zu Seite 28)? vermeiden, den Motorroller möglichst fern von HINWEIS Fußgängern und Kindern abstellen. • Kontaktieren Sie Ihren SYM-Vertragshänd- Tanken ler, wenn der Motor immer noch nicht startet, wenn Sie die Punkte überprüft haben. Siehe Seite 18 ACHTUNG •...
- Seite 26 Wartung Batterie ausbauen Bordwerkzeug (wenn verbaut) Das Bordwerkzeug befindet sich im Staufach (siehe Seite 17). Schmierstellen Die unten aufgeführten Drehpunkte, gemäß dem Wartungsplan (siehe 39), nach Seite Regenfahrten oder dem Waschen überprüfen und schmieren. Reinigen Sie rostige Stellen und entfernen Sie überschüssiges Öl oder Fett. Ver- Die 2 Schrauben B der Abdeckung entfernen und wenden Sie nur empfohlene die Abdeckung nach vorne abnehmen.
- Seite 27 Sicherungen Zum Ersetzen der vorderen Blinkerbirnen C muss die Lenkerverkleidung demontiert werden. HINWEIS Die Sitzbank öffnen und die Batteriefachabde- • Wenden Sie sich bitte an einen SYM-Ver- ckung (siehe Seite 27). Die Abdeckung des tragshändler, um die Leuchtmittel ersetzen zu Sicherungskastens A öffnen und die Sicherungen...
- Seite 28 • Den Motorölstand alle 1.000 km überprüfen. B Ölablassschraube Ölstand an oder unter der MIN-Markierung: • Den Motorölstand über den Öleinfüllstutzen auffüllen. Ölstand über der MAX-Markierung: • Kontaktieren Sie Ihren SYM-Vertragshändler um den Ölstand unter die MAX-Markierung korrigieren zu lassen. C Ölfiltersieb D Feder E Ölfilterdeckel...
- Seite 29 WARNUNG • Verschlissene Bremsbeläge können zur Ver- schlechterung oder zum Ausfall der Brems- A Öleinfüllschraube anlage führen. B Ölablassschraube • Lassen Sie die Bremsbeläge von Ihrem SYM- Vertragshändler überprüfen und ggf. ersetzen. • Die Bremsbeläge immer als Paar ersetzen.
- Seite 30 Gasgriffspiel: 2 – 6 mm Den Abstand A zwischen Ausgangsstellung und der ersten Bremswirkung, am äußeren Enden WARNUNG des Bremshebels ermitteln. • Lassen Sie das Gasgriffspiel von Ihrem SYM- Hebelspiel: 10 – 20 mm Vertragshändler überprüfen und einstellen. Reifenluftdruck prüfen HINWEIS •...
- Seite 31 Mindestprofiltiefe für Deutschland: 1,6 mm HINWEIS • Wenden Sie sich vor allem in den Sommermo- naten rechtzeitig an Ihren SYM-Vertragshändler • Den Lenker mehrfach nach unten drücken und für einen neuen Reifen, um lange Wartezeiten das Lenkkopflager und die Vorderradgabel auf zu vermeiden.
- Seite 32 • Die Zündkerze reinigen und den Elektrodenab- ersetzen, wenn dieser stark verschmutzt ist. stand mit einer Fühlerlehre überprüfen. HINWEIS • Die Zündkerzen nach Vorgabe ersetzen (siehe • Den Luftfiltereinsatz von einem SYM-Vertrags- Seite 39). händler kontrollieren und ersetzen lassen. HINWEIS •...
- Seite 33 Reinigung und Überwinterung Motorroller reinigen Den Motorroller vollständig abkühlen lassen und Wichtige Pflegehinweise auf einem geeigneten Waschplatz auf den Haupt- Bitte beachten Sie bei allen Prüf- und Einstell- ständer stellen. Wir empfehlen, die Öffnung der arbeiten, welche in Ihren Verantwortungsbereich Auspuffanlage und das Zündschloss zu verschlie- fallen, stets die Anweisungen in der Bedienungs- ßen.
- Seite 34 Motorroller winterfest machen • Den Motorroller auf Beschädigungen, aus- stehende Arbeiten und Verschleiß überprüfen (siehe Seite 24). • Den Motorroller waschen. • Den Reifenluftdruck prüfen. • Empfindliche Bauteile mit Korrosionsschutz be- handeln und Schmier- und Drehpunkte ölen. • Den Kraftstofftank vollständig auffüllen (siehe Seite 18).
- Seite 35 Technische Daten Länge 1.870 mm Breite 690 mm Höhe 1.125 mm Radstand 1.305 mm Abmessungen/ Leergewicht (fahrbereit) 117 kg Gewichte Zul. Gesamtgewicht 257 kg Kraftstofftankinhalt 6,2 l Gepäckträger vorne Max. 8 kg Gepäckträger hinten Max. 40 kg Rahmen Stahlrohrrahmen Vorderradaufhängung Teleskopgabel Antriebsschwinge, 2 Federbeine Hinterradaufhängung...
- Seite 36 Hauptscheinwerfer Standlicht Rücklicht BAY15D, 12V 21/5W Elektrische Ausrüstung Blinker 12V RY10W Kennzeichenbeleuchtung W5W, 12V 5W Batterie YTX7A-BS (12V 6Ah) Abgasnorm Euro 5 Abgasemissionen Kraftstoffverbrauch 2,5 l/100 km -Emissionen 55 g/km...
- Seite 37 • Wenn Ihnen die erforderliche Erfahrung oder • Batterie mit Säure befüllen und aufladen Qualifikation fehlt, wenden Sie sich für Fragen • Verlegung des Batterieentlüftungsschlauches bitte an Ihren SYM-Vertragshändler. prüfen • Elektrik und Beleuchtungsanlage auf Funktion und Einstellung prüfen, ggf. Einstellung korri- gieren •...
- Seite 38 Wartungsplan alle alle alle alle Min. 1x Ref. Kilometer 3.000 6.000 9.000 12.000 jährlich Seite Prüfpunkt Luftfilterelement Motoröl Ölfilter (Sieb) Motorgehäuse auf Dichtigkeit Antriebsriemen, -rollen und Variomatik Fliehkraftkupplung Getriebeöl Getriebegehäuse auf Dichtigkeit Bereifung und Reifenluftdruck Ventilspiel Zündkerze Batterie Drosselklappe (Einstellung und Freigängigkeit) Leerlaufdrehzahl Kraftstoffleitungen und -filter...
- Seite 39 Übergabe-Inspektion Der Zusammenbau/Aufbau des Fahrzeuges erfolgte gemäß der Herstellervorgaben. Die vorschriftsmäßige Funktion aller Bauteile wird hier ausdrücklich bestätigt. Datum Unterschrift/Stempel SYM-Vertragshändler 1. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 2. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-,...
- Seite 40 6. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 7. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 8. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet!
- Seite 41 12. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 13. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 14. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet!
- Seite 42 18. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 19. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet! km-Stand Datum Unterschrift/Stempel SYM-Vertragshändler 20. Wartung Bei den vorgeschriebenen Wartungsarbeiten wurden ausschließlich SYM-Original-, Ersatz- oder Zubehörteile verwendet!
- Seite 43 Sonstige Instandsetzungs- oder Wartungsarbeiten...
- Seite 44 Notizen 20210615...
- Seite 46 Sanyang Deutschland GmbH Opelstraße 13 D-64546 Mörfelden-Walldorf T +49 6105 - 406 37 00 F +49 6105 - 406 37 26 E info@sym-motor.de W www.sym-motor.de...
