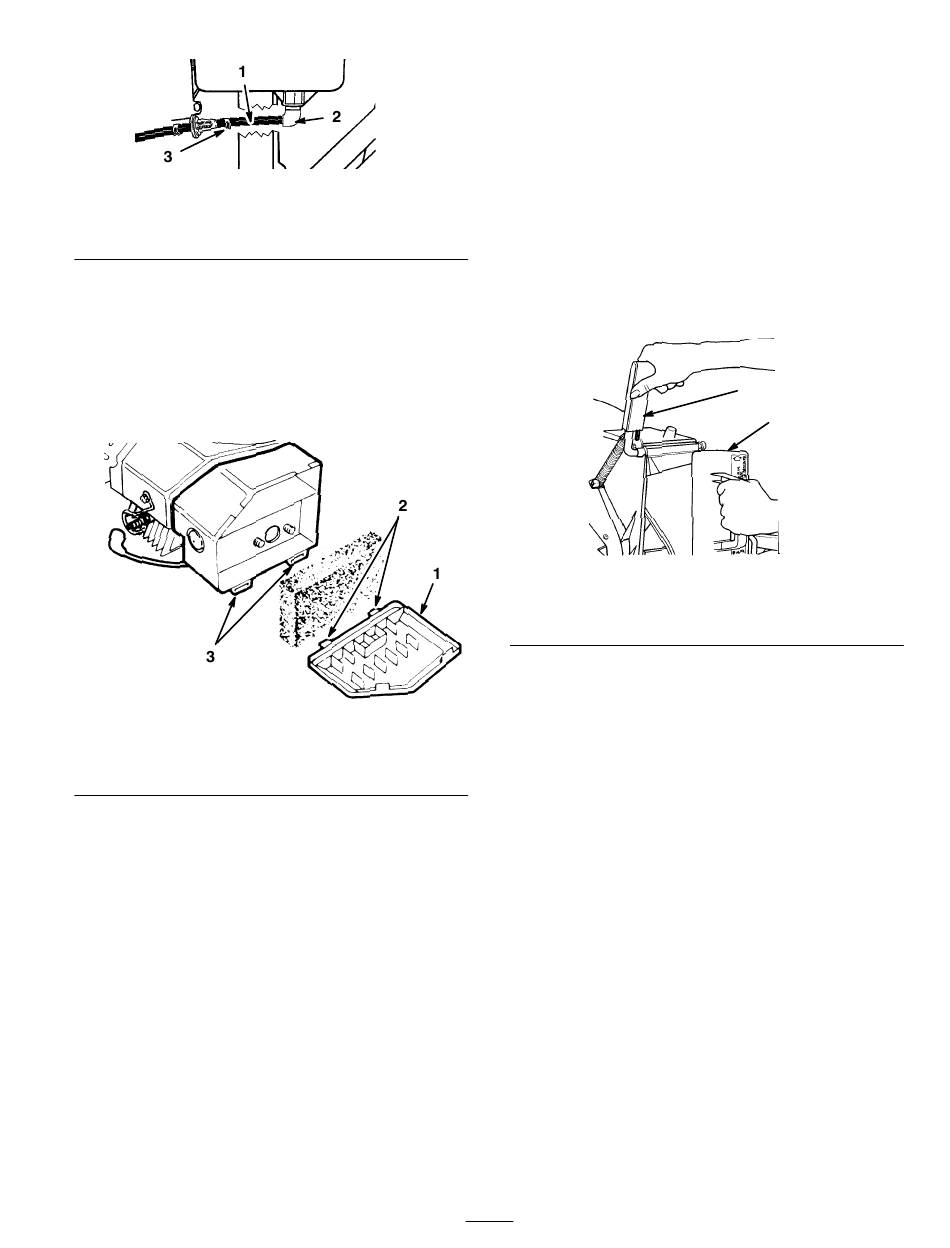

Abbildung 4
1. Kraftstoffleitung
2. Anschlußkrümmer
Installation der
Luftfilterabdeckung
1. Die unteren Zungen der Luftfilterabdeckung in die
Schlitze stecken. Die Abdeckung nach oben drehen
und einschnappen lassen (Abb. 5).
Abbildung 5
1. Abdeckung
2. Zungen
m-2943
3. Kraftstoffleitungsklemme
m-196
3. Schlitze
Installation des
Auswurfkanalstopfens
1. Die Auswurfkanaltür öffnen, indem der Griff nach
vorne gezogen und nach hinten bewegt wird (Abb. 6).
Den Griff der Auswurfkanaltür festhalten, um zu
verhindern, daß sich die federbelastete Tür schließt,
während der Stopfen eingesetzt wird.
2. Da der Stopfen etwas breiter ist als die Öffnung des
Auswurfkanals, sollte der Stopfen beim Einsetzen
etwas im Uhrzeigersinn gedreht werden (Abb. 6).
Darauf achten, daß der Pfeil an der Stopfenplakette
nach oben zeigt.
Abbildung 6
1. Auswurfkanaltürgriff
3. Den Stopfen ganz hereindrücken, bis die
Federklammer an der Unterseite des Stopfens
einschnappt und den Stopfen fest im Auswurfkanal
verankert (Abb. 7). Den Griff der Auswurfkanaltür
loslassen, um die Oberseite des Stopfens zu verriegeln.
9
1
2
m–1914
2. Stopfen im Uhrzeigersinn
drehen
