Toro Recycler Bedienungsanleitung

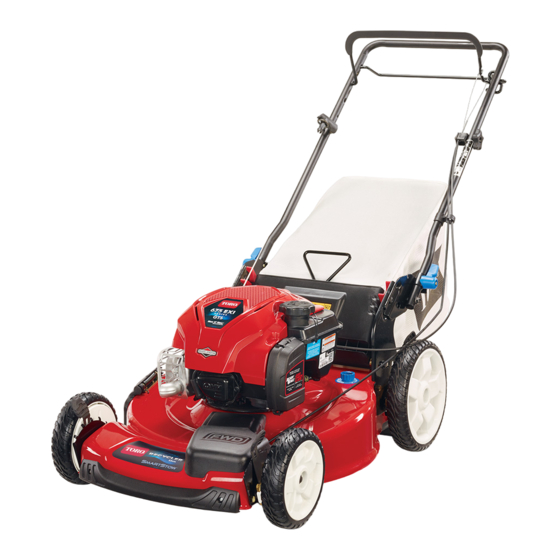

Rasenmäher mit smartstow, 55 cm
Vorschau ausblenden
Andere Handbücher für Recycler:
- Bedienungsanleitung (136 Seiten) ,
- Nachtrag (16 Seiten) ,
- Schnellstartanleitung (8 Seiten)
Verwandte Anleitungen für Toro Recycler
Inhaltszusammenfassung für Toro Recycler

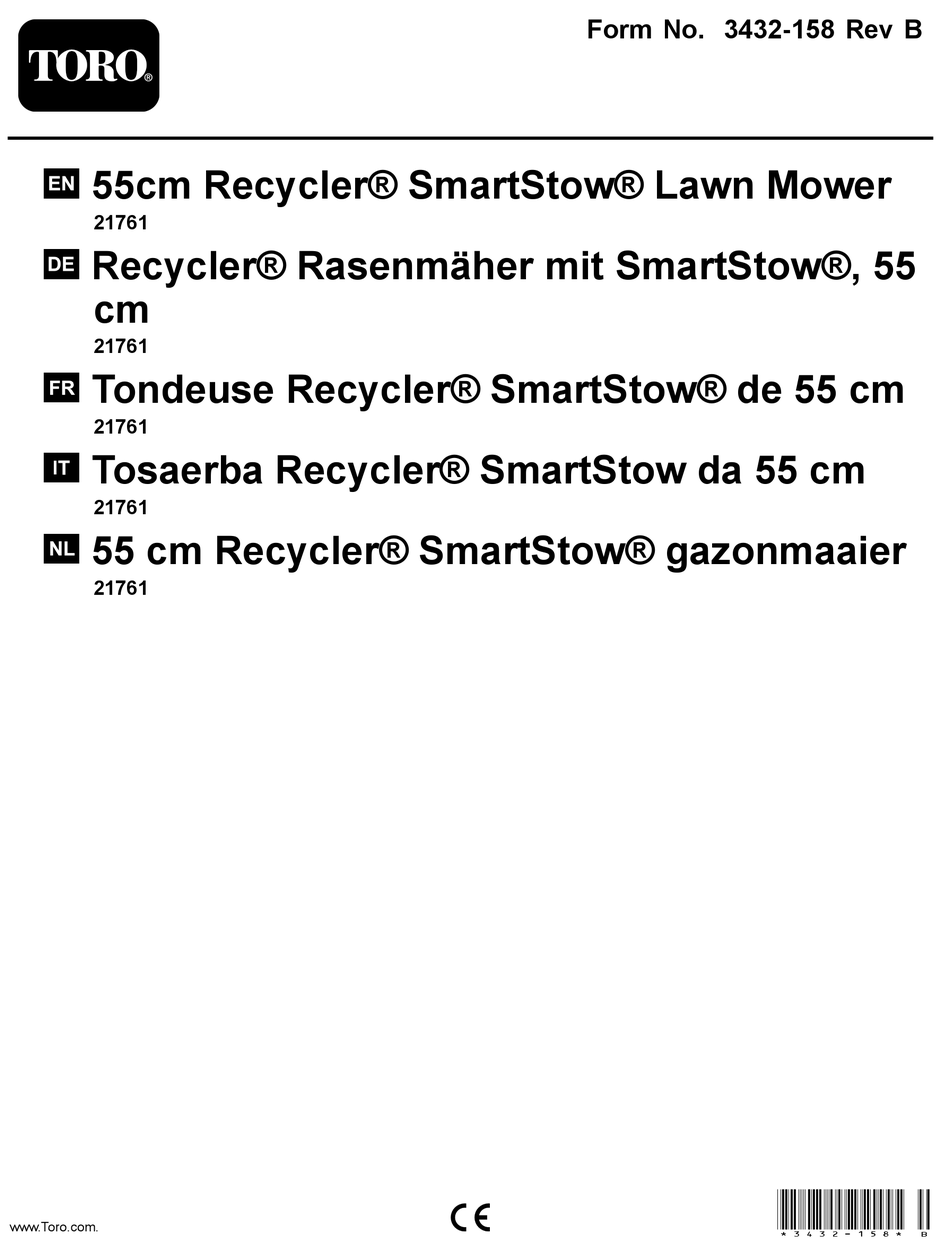

- Seite 1 Form No. 3432-158 Rev B 55cm Recycler® SmartStow® Lawn Mower 21761 Recycler® Rasenmäher mit SmartStow®, 55 21761 Tondeuse Recycler® SmartStow® de 55 cm 21761 Tosaerba Recycler® SmartStow da 55 cm 21761 55 cm Recycler® SmartStow® gazonmaaier 21761 *3432-158* B www.Toro.com.
-
Seite 25: Einführung
Zubehörinformationen, Standort eines Händlers oder Ihre besondere Beachtung verdienen. Registrierung des Produkts. Dieses Produkt erfüllt alle relevanten europäischen Wenden Sie sich an den Toro-Vertragshändler Richtlinien; weitere Details finden Sie in der oder Kundendienst, wenn Sie eine Serviceleistung, produktspezifischen Konformitätserklärung (DOC). -
Seite 26: Allgemeine Sicherheit
Inhalt Sicherheit Einführung ..............1 Diese Maschine erfüllt EN ISO 5395. Sicherheit ..............2 Allgemeine Sicherheit......... 2 Allgemeine Sicherheit Sicherheits- und Bedienungsschilder ....3 Einrichtung ..............4 Dieses Produkt kann Hände und Füße amputieren 1 Aufklappen des Holms ........4 und Gegenstände aufschleudern. -
Seite 27: Sicherheits- Und Bedienungsschilder
Sicherheits- und Bedienungsschilder Die Sicherheitsaufkleber und Bedienungsanweisungen sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decaloemmarkt Herstellermarke 1. Diese Marke gibt an, dass das Messer ein Teil des Herstellers der Originalmaschine ist. -
Seite 28: Einrichtung
Einrichtung Wichtig: Nehmen Sie den Kunststoffschutz ab und alle anderen Kunststoffteile oder Verpackungen ab, mit denen der Motor abgedeckt ist. Werfen Sie sie ab. Aufklappen des Holms Keine Teile werden benötigt Verfahren WARNUNG: Wenn Sie den Holm falsch aufklappen, können Sie die Kabel beschädigen und den sicheren Geräteeinsatz gefährden. -
Seite 29: Motoröl Nachfüllen
g230180 Bild 4 Motoröl nachfüllen Keine Teile werden benötigt Verfahren Wichtig: Wenn der Ölstand im Motor zu hoch oder zu niedrig ist und Sie den Motor laufen lassen, können Motorschäden auftreten. g222533 Bild 5... -
Seite 30: Montieren Des Fangkorbs
Montieren des Fangkorbs Keine Teile werden benötigt Verfahren g235791 Bild 6... -
Seite 31: Produktübersicht
Technische Daten Produktübersicht Modell Breite Gewicht Länge Höhe 35 kg 150 cm 58 cm 107 cm 21761 (78 lb) (42") Betrieb Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Betriebsposition. Vor dem Einsatz Sicherheitshinweise vor der Inbetriebnahme Allgemeine Sicherheit •... -
Seite 32: Betanken
– Füllen Sie den Kraftstofftank im Freien des Kraftstoffstabilisators vorgeschrieben, um auf, wenn der Motor kalt ist. Wischen Sie Startprobleme zu vermeiden. verschütteten Kraftstoff auf. Weitere Informationen finden Sie in der – Rauchen Sie nicht beim Umgang mit Kraftstoff, Bedienungsanleitung für den Motor. und gehen Sie nicht in der Nähe von offenem Feuer oder Funken mit Kraftstoff um. -
Seite 33: Prüfen Des Motorölstands
Prüfen des Motorölstands Wartungsintervall: Bei jeder Verwendung oder täglich Wichtig: Wenn der Ölstand im Kurbelgehäuse zu hoch oder zu niedrig ist, und Sie den Motor laufen lassen, können Motorschäden auftreten. g231765 Bild 10 Einstellen der Holmhöhe Sie können den Holm auf eine für Sie passende Höhe anheben oder absenken. Drehen Sie die Holmarretierung, stellen Sie den Holm in eine der beiden Stellungen und stellen Sie ihn fest (Bild 11). -
Seite 34: Während Des Einsatzes
g254132 Bild 12 Während des Einsatzes ist, setzen Sie die Maschine nicht mehr ein und wenden sich sofort an einen offiziellen Vertragshändler. Hinweise zur Sicherheit • Halten Sie umstehende Personen vom während des Betriebs Arbeitsbereich fern. Halten Sie kleine Kinder aus dem Mähbereich fern und unter Aufsicht eines verantwortlichen Erwachsenen, der nicht die Allgemeine Sicherheit... -
Seite 35: Sicherheit An Hanglagen
Einatmen tödlich ist. • Prüfen Sie die Teile des Fangkorbs und des Auswurfkanals häufig auf Risse oder Abnutzung und wechseln Sie sie ggf. mit Originalteilen von Toro aus. Sicherheit an Hanglagen g240765 Bild 14 • Mähen Sie immer quer zum Hang, nicht hangaufwärts oder -abwärts. -
Seite 36: Schnittgutrecyclen
Schnittgutrecyclen Wichtig: Wenn Sie den Schaltbügel loslassen, werden der Motor und das Messer innerhalb von Der Rasenmäher ist werksseitig auf das Recyceln von drei Sekunden abgestellt. Wenn dies nicht der Fall ist, setzen Sie die Maschine nicht mehr ein Schnittgut und Laub eingestellt. und wenden Sie sich sofort an einen offiziellen Nehmen Sie ggf. -
Seite 37: Entfernen Des Seitenauswurfkanals
Mähen Sie langsamer, wenn die Maschine das Saisonbeginn ein neues Messer. Laub nicht fein genug häckselt. • Tauschen Sie die Messer bei Bedarf durch ein Originalersatzmesser von Toro aus. Mähen • Mähen Sie immer nur ein Drittel des Grashalms in einem Durchgang. Mähen Sie nicht unter einer Einstellung von 51 mm, wenn das Gras sehr fein wächst, oder im Spätherbst, wenn das... -
Seite 38: Nach Dem Einsatz
Nach dem Einsatz Befestigen Sie einen Gartenschlauch, der an einen Wasserhahn angeschlossen ist, am Wasseranschluss (Bild 17). Hinweise zur Sicherheit nach dem Betrieb Allgemeine Sicherheit • Stellen Sie die Maschine ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind. -
Seite 39: Zusammenklappen Des Holms
Zusammenklappen des Lagern der Maschine in der Holms aufrechten Lagerstellung In der Mähsaison oder außerhalb der Saison können WARNUNG: Sie die Maschine in der aufrechten Stellung lagern, Wenn Sie den Holm falsch auf- oder um Lagerplatz zu sparen. zusammenklappen, können Sie die Kabel beschädigen und den sicheren Geräteeinsatz GEFAHR gefährden. - Seite 40 Stellen Sie sicher, dass der Stand des Heben Sie die Vorderseite der Maschine am Kraftstoffs im Kraftstofftank nicht höher ist, Holm an und stellen sie in den Lagerplatz (Bild als vom Motorhersteller empfohlen, siehe den 21). Motoraufkleber des Herstellers auf dem Motor (Bild 19).
-
Seite 41: Wartung
• Um eine optimale Leistung der Maschine zu 1. Zündkerzenstecker gewährleisten, verwenden Sie nur Original Ersatzteile und Zubehör von Toro. Die Stecken Sie nach dem Abschluss der Verwendung von Ersatzteilen und Zubehör von Wartungsarbeiten das Zündkabel wieder auf die anderen Herstellern kann Gefahren bergen und Zündkerze. -
Seite 42: Warten Des Luftfilters
Wechseln des Motoröls die Maschine kippen müssen, während sich Kraftstoff im Tank befindet, pumpen Sie den Kraftstoff mit einer Handpumpe ab. Kippen Wartungsintervall: Jährlich Sie die Maschine immer so auf die Seite, Ein Ölwechsel ist nicht erforderlich, wenn Sie dass der Peilstab nach unten zeigt. jedoch das Öl wechseln möchten, führen Sie die folgenden Schritte aus. -
Seite 43: Auswechseln Des Messers
Auswechseln des Messers Wartungsintervall: Jährlich Wichtig: Sie benötigen für den richtigen Einbau des Messers einen Drehmomentschlüssel. Wenn Sie keinen Drehmomentschlüssel haben oder diese Arbeit nicht ausführen möchten, wenden Sie sich an einen offiziellen Vertragshändler. Prüfen Sie das Messer, wenn der Kraftstofftank leer ist. -
Seite 44: Einstellen Des Selbstantriebs
Einstellen des Selbstantriebs Nur für Modelle mit Selbstantrieb Beim Einbau eines Selbstantriebsseils oder bei einer falschen Einstellung des Selbstantriebs müssen Sie den Selbstantrieb einstellen. Drehen Sie die Einstellmutter nach links, um die Seileinstellung zu lösen (Bild 28). g231390 Bild 27 g269307 Bild 28 Wichtig:... -
Seite 45: Einlagerung
Füllen Sie frischen Kraftstofftank in den Geben Sie dem Benzin beim letzten Auftanken Kraftstofftank, siehe Betanken (Seite im Jahr einen Kraftstoffstabilisator (z. B. Toro Schließen Sie den Zündkerzenstecker wieder Premium Fuel Treatment) bei, wie auf dem an die Zündkerze an. - Seite 46 Hinweise:...
- Seite 47 Speicherung Ihrer persönlichen Daten Toro wird Ihre persönlichen Daten so lange aufbewahren, wie es für die oben genannten Zwecke relevant ist und in Übereinstimmung mit den gesetzlichen Bestimmungen. Für weitere Informationen über die geltenden Aufbewahrungsfristen wenden Sie sich bitte an legal@toro.com.
