Schmierung

Nach jeweils 25 Betriebsstunden oder am Saisonende
müssen die Achszapfen geschmiert werden.
1. Die Schnitthöheneinstellhebel an den Hinterrädern auf
mittlere Position stellen. Die Schmiernippel mit einem
sauberen Lappen abwischen (Abb. 27). Eine Fettpresse
am Nippel ansetzen und vorsichtig 2 oder 3 Takte "#2
Multi–Purpose Lithium Base Grease" einpumpen.
Durch übermäßigen Fettdruck können die Dichtringe
beschädigt werden.

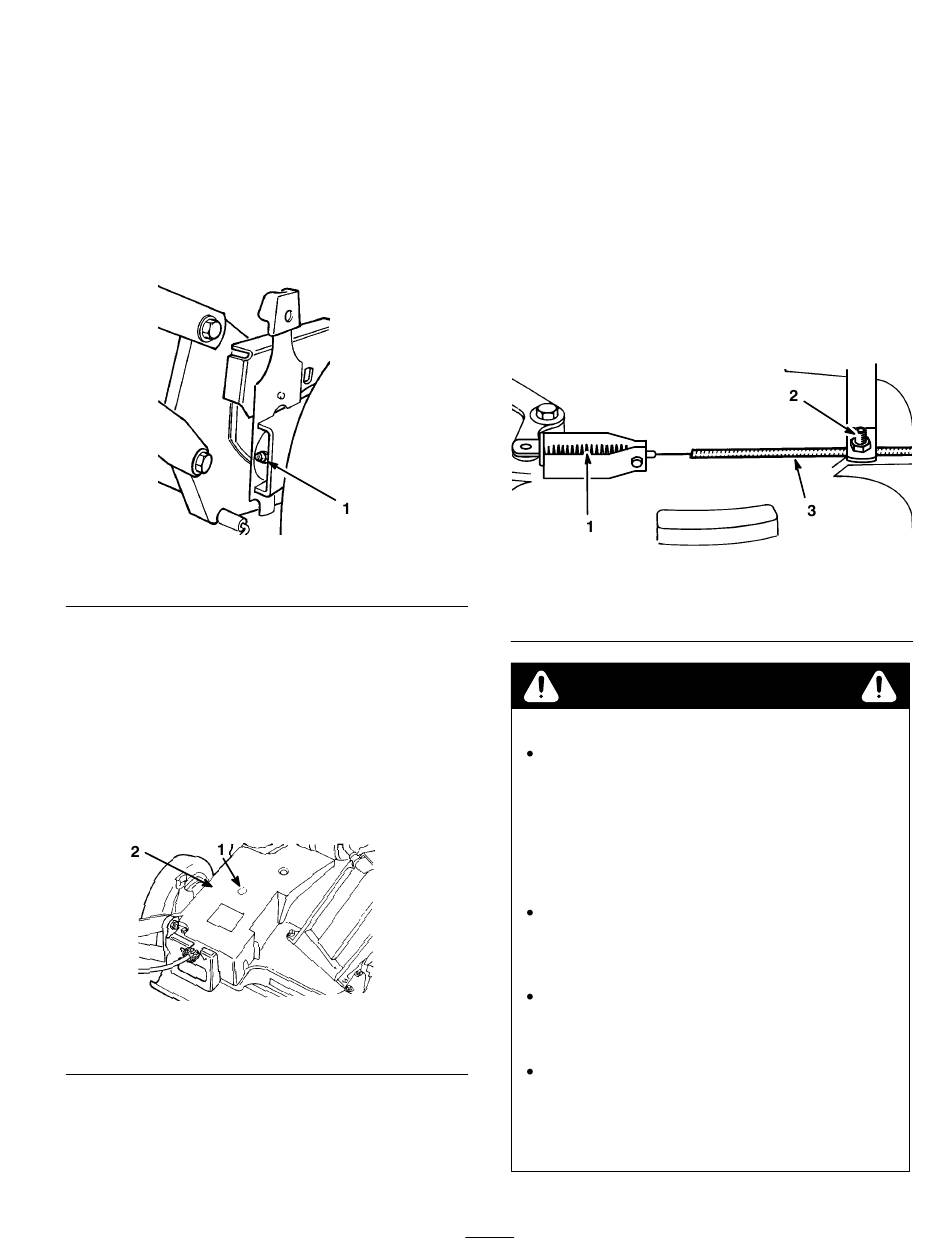

Abbildung 27
1. Schmiernippel

Schmierung des Getriebes

Nach jeweils 100 Betriebsstunden das Getriebe mit
"#2 Multi–Purpose Lithium Base Grease" schmieren.
1. Den Korb entfernen.
2. Eine Fettpresse durch die Öffnung in der
Riemenabdeckung am Nippel ansetzen (Abb. 28).
Vorsichtig 1–2 Takte Fett einpumpen.
Abbildung 28
1. Schmiernippel
3. Den Korb wieder anbringen.
m-232
m-224
2. Riemenabdeckung
Einstellung des
Messerbremskabels
Jedesmal, wenn ein neues Messerbremskabel angebracht
oder der Riemen ausgetauscht wird, sollte das
Messerbremskabel nachgestellt werden.
1. Den Motor abstellen und warten, bis alle Teile
stillstehen. Das Kabel von der Zündkerze abziehen
(Abb. 15).
2. Die Kabelklemmschraube lösen, bis der
Bremskabelschlauch rutscht (Abb. 29). Am Kabel
ziehen, um Durchhang zu beseitigen, aber nicht die
Feder unter Spannung setzen. Die Schraube anziehen,
um die Einstellung zu sichern.
Abbildung 29
1. Feder
2. Kabelklemmschraube
VARNUNG
POTENTIELLE GEFAHR
Das Messerbremskabel nicht zu fest spannen.
Dadurch könnte die Messerbremse von der
Bremstrommel heruntergezogen werden. Wenn
die Bremse keinen Kontakt mit der Trommel
hat, hört der Messerbalken nicht auf zu
rotieren, wenn der Fahrantriebshebel
losgelassen wird.
WAS KANN PASSIEREN
Ein rotierender Messerbalken kann schwere
Verletzungen verursachen.
WIE DIE GEFAHR VERMIEDEN WERDEN
KANN
Jedesmal, nachdem das Bremskabel
nachgestellt worden ist, muß sichergestellt
werden, daß die Bremse den Messerbalken
innerhalb von maximal 3 Sekunden stoppt.
Wenn der Messerbalken nicht innerhalb von
maximal 3 Sekunden zu rotieren aufhört, muß
das Gerät zu Inspektion und Reparatur zum
nächsten Toro-Vertragshändler gebracht
werden.
21
m-278
3. Kabelschlauch
