4. Langsam den Rückspulstarter ziehen, damit der
Kolben die Auslaßöffnung abdeckt (Abb. 19).
5. Mit einem flachen Hartholzschaber
Ölkohleablagerungen von der Auslaßöffnung
beseitigen (Abb. 19).
WICHTIG: Zur Reinigung der Auslaßöffnung keinen
Metallschaber o. ä. verwenden, weil dadurch leicht der
Kolben oder der Zylinder beschädigt werden könnte.
6. Das Auspuffrohr mit Schraube, 2 Muttern und
Sicherungsscheiben wieder anbringen (Abb. 19). Nach
der Reinigung der Auslaßöffnung sicherstellen, daß die
Auspuffrohrdichtung wiederverwendbar ist.

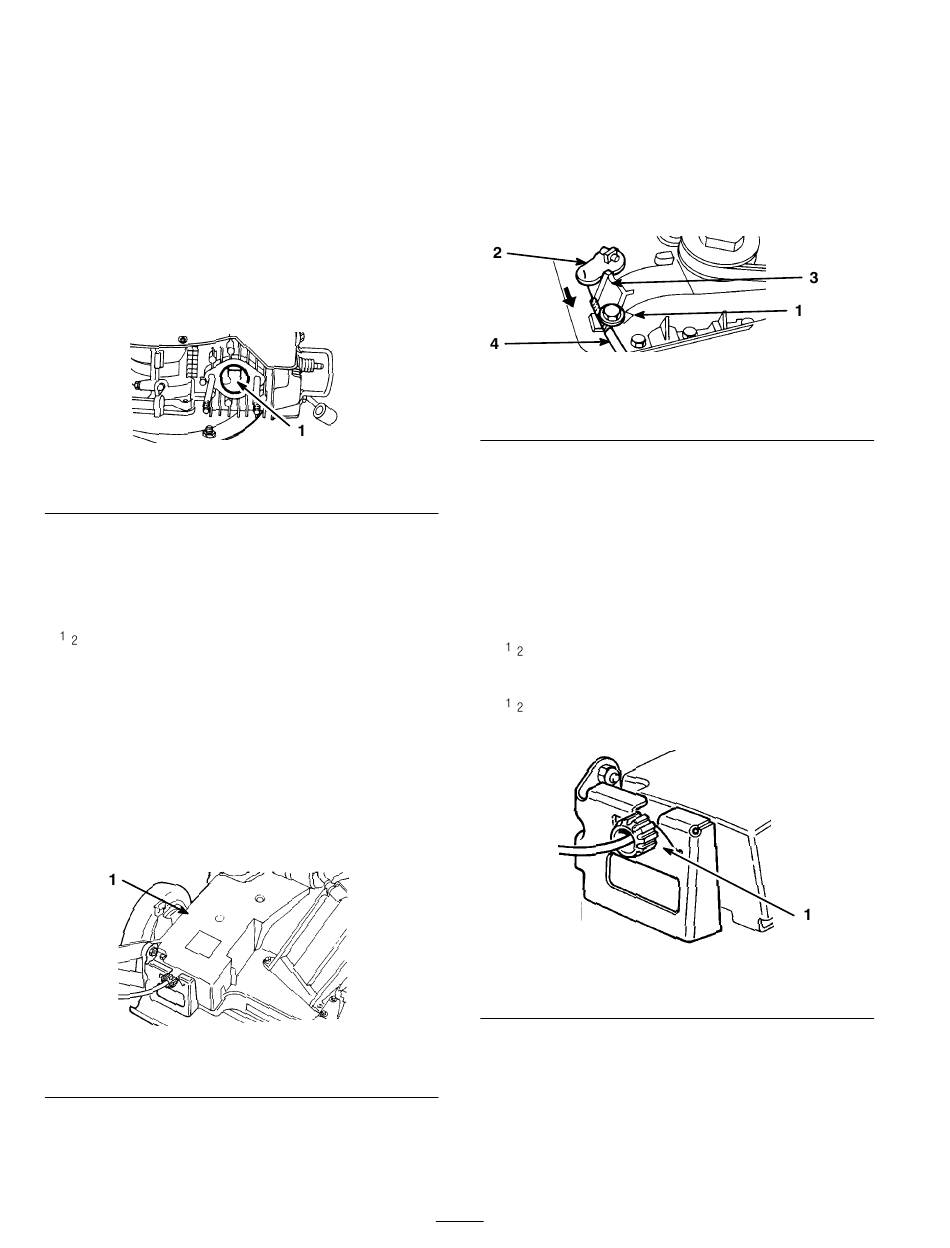

Abbildung 19
1. Auslaßöffnung

Einstellung des Selbstantriebs

Wenn der Selbstantrieb nicht arbeitet, oder wenn er
arbeitet, wenn der Fahrantriebshebel mehr als 38 mm
(1 / ")von der Griffstange entfernt ist, müssen
Getriebeschaltkabel und Radantriebskabel nachgestellt
werden.
Einstellung des Schaltkabels
1. Den Motor abstellen und das Kabel von der Zündkerze
abziehen (Abb. 15).
2. Die Schrauben entfernen, mit denen die
Riemenabdeckung (Abb. 20) am Rasenmähergehäuse
befestigt ist, und die Abdeckung herunterheben.
Abbildung 20
1. Riemenabdeckung
3. Den Grundgeschwindigkeitsregler auf Neutralposition
und so weit zurück wie möglich bewegen.
4. Die Kabelhalteschraube lösen (Abb. 21).
5. Den Schalthebel nach rechts ziehen, bis er fest am
Anschlag am Getriebe liegt (Abb. 21).
6. Das Kabel durch den Kabelhalter nach rechts ziehen,
um Durchhang zu beseitigen (Abb. 21).
1. Kabelhalteschraube
2. Schalthebel
m-203
7. Die Kabelhalteschraube anziehen.
8. Die Riemenabdeckung wieder anbringen.
Einstellung des Radantriebskabels
1. Die Tür im Rasenmähergehäuse schließen und den
Graskorb entfernen.
2. EINSTELLUNG (Abb. 22) – Den Reglerknopf
/ Umdrehung im Uhrzeigersinn drehen, wenn der
Selbstantrieb nicht arbeitet. Wenn sich der
Rasenmäher langsam vorwärts bewegt, den Knopf um
/ Umdrehung im Gegenuhrzeigersinn drehen, um
den Riemen zu lösen.
1. Reglerknopf
m-224
18
Abbildung 21
3. Anschlag am Getriebe
4. Kabel
Abbildung 22
