Netzanschluss der Anlage
Gefahr
Unsachgemäß ausgeführte Elektroinstallationen
können zu Verletzungen durch elektrischen
Strom und zu Geräteschäden führen.
Netzanschluss und Schutzmaßnahmen (z. B. FI-
Schaltung) gemäß folgenden Vorschriften aus-
führen:
IEC 60364-4-41
■
VDE-Vorschriften
■
■
Technische Anschlussbedingungen (TAB) des
örtlichen Energieversorgungsunternehmens
(EVU)
Netzanschlussleitung bauseits mit max. 16 A
■
absichern.
Zusätzlich empfehlen wir die Installation einer allstrom-
sensitiven Fehlerstrom-Schutzeinrichtung (FI-Klasse B
) für Gleich(fehler)ströme, die durch energieeffi-
ziente Betriebsmittel entstehen können.

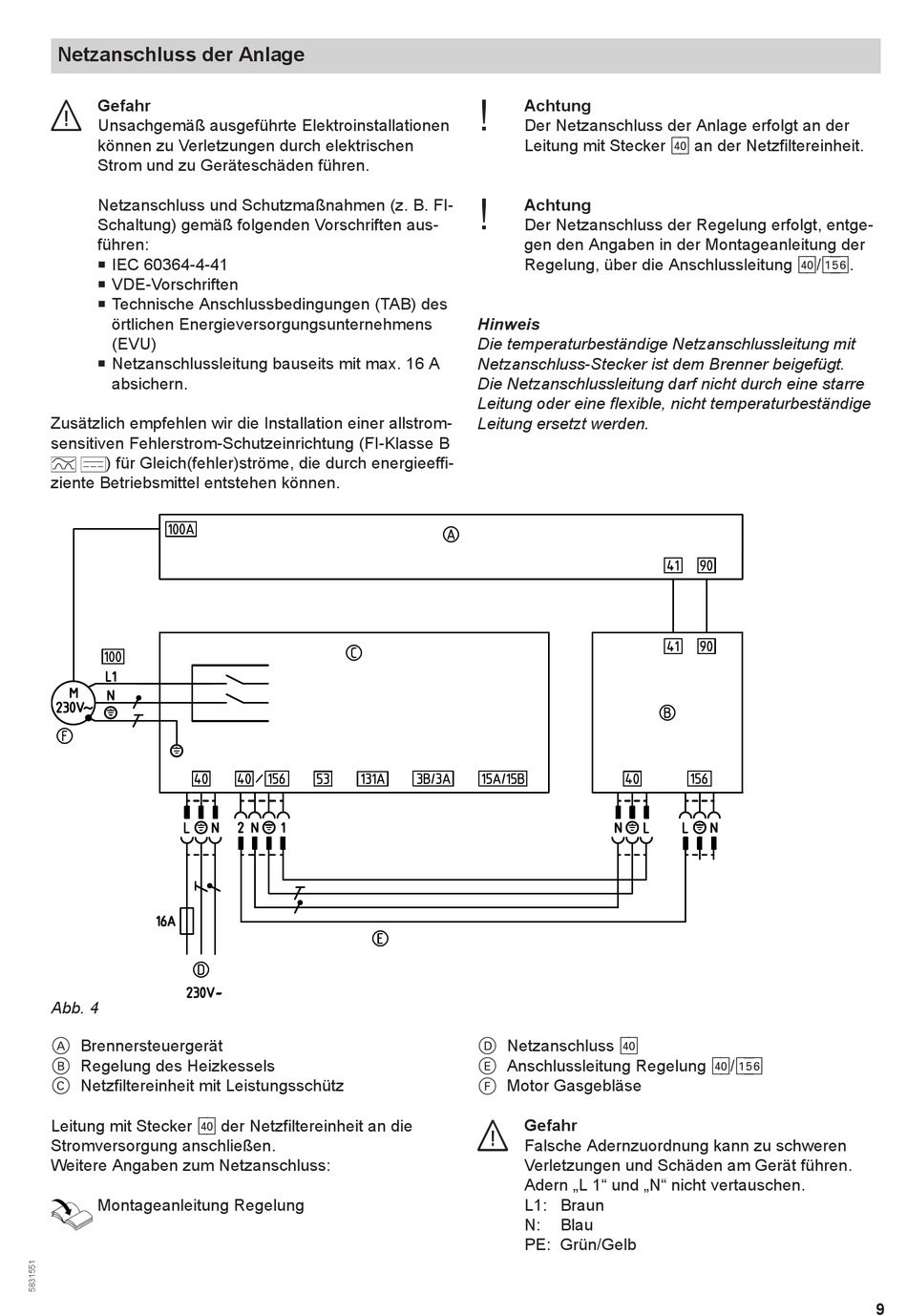

Abb. 4
Brennersteuergerät
A
Regelung des Heizkessels
B
Netzfiltereinheit mit Leistungsschütz
C
Leitung mit Stecker
fÖ
der Netzfiltereinheit an die
Stromversorgung anschließen.
Weitere Angaben zum Netzanschluss:
Montageanleitung Regelung
!
Achtung
Der Netzanschluss der Anlage erfolgt an der
Leitung mit Stecker
!
Achtung
Der Netzanschluss der Regelung erfolgt, entge-
gen den Angaben in der Montageanleitung der
Regelung, über die Anschlussleitung
Hinweis
Die temperaturbeständige Netzanschlussleitung mit
Netzanschluss-Stecker ist dem Brenner beigefügt.
Die Netzanschlussleitung darf nicht durch eine starre
Leitung oder eine flexible, nicht temperaturbeständige
Leitung ersetzt werden.
Netzanschluss
D
fÖ
Anschlussleitung Regelung
E
Motor Gasgebläse
F
Gefahr
Falsche Adernzuordnung kann zu schweren
Verletzungen und Schäden am Gerät führen.
Adern „L 1" und „N" nicht vertauschen.
L1: Braun
N:
Blau
PE: Grün/Gelb
fÖ
an der Netzfiltereinheit.
fÖ
/
aBH
/
fÖ
aBH
.
