Brenner elektrisch anschließen
Leitungen verlegen und zugentlasten
Abgastemperatursensor und Leitungen liegen im
Paket Leitungssatz.
D
G
F
B
C

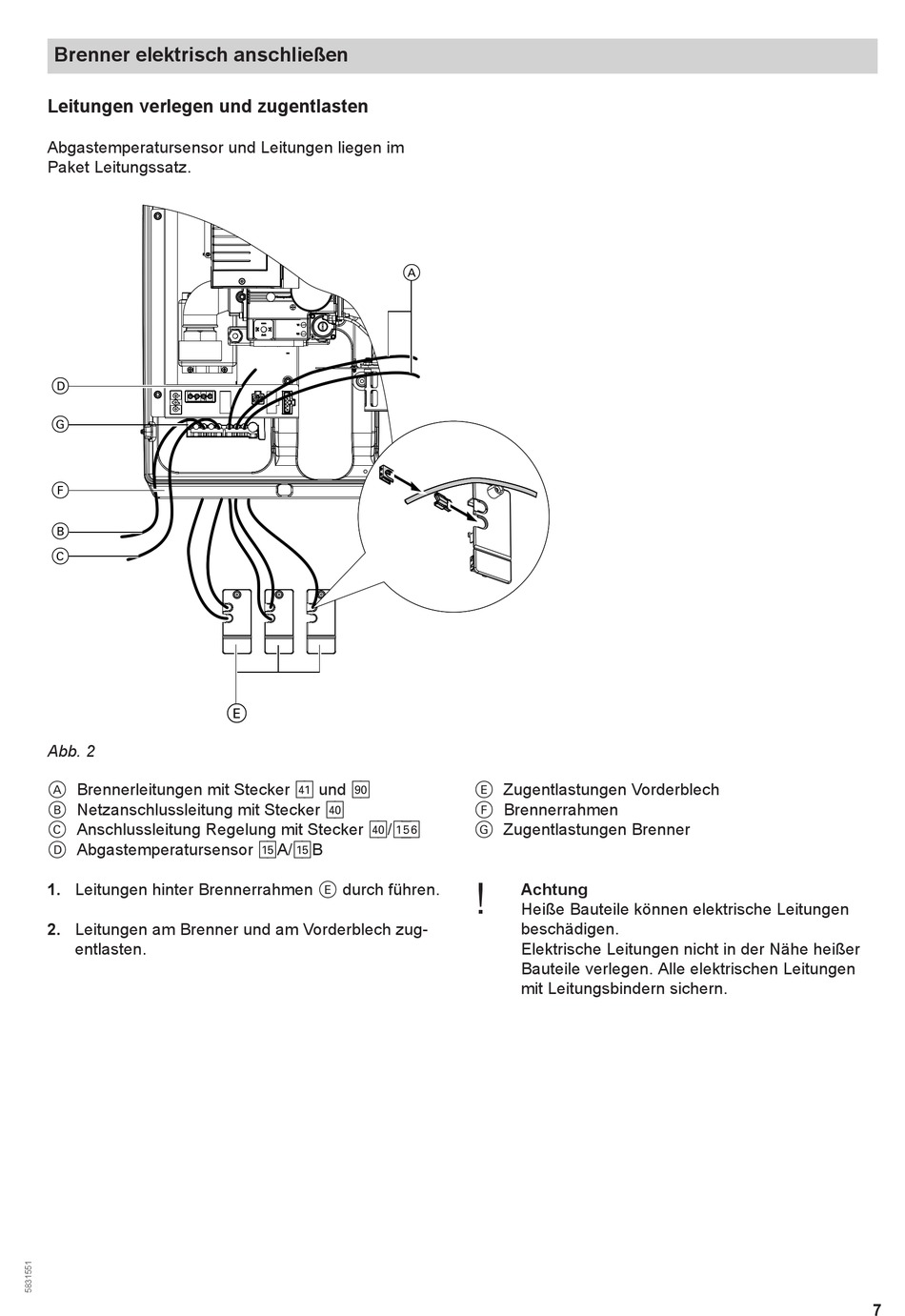

Abb. 2
Brennerleitungen mit Stecker
A
Netzanschlussleitung mit Stecker
B
Anschlussleitung Regelung mit Stecker
C
Abgastemperatursensor
D
1. Leitungen hinter Brennerrahmen
2. Leitungen am Brenner und am Vorderblech zug-
entlasten.
E
und
fA
lÖ
fÖ
/
fÖ
aBH
A/
B
aG
aG
durch führen.
E
A
Zugentlastungen Vorderblech
E
Brennerrahmen
F
Zugentlastungen Brenner
G
!
Achtung
Heiße Bauteile können elektrische Leitungen
beschädigen.
Elektrische Leitungen nicht in der Nähe heißer
Bauteile verlegen. Alle elektrischen Leitungen
mit Leitungsbindern sichern.
