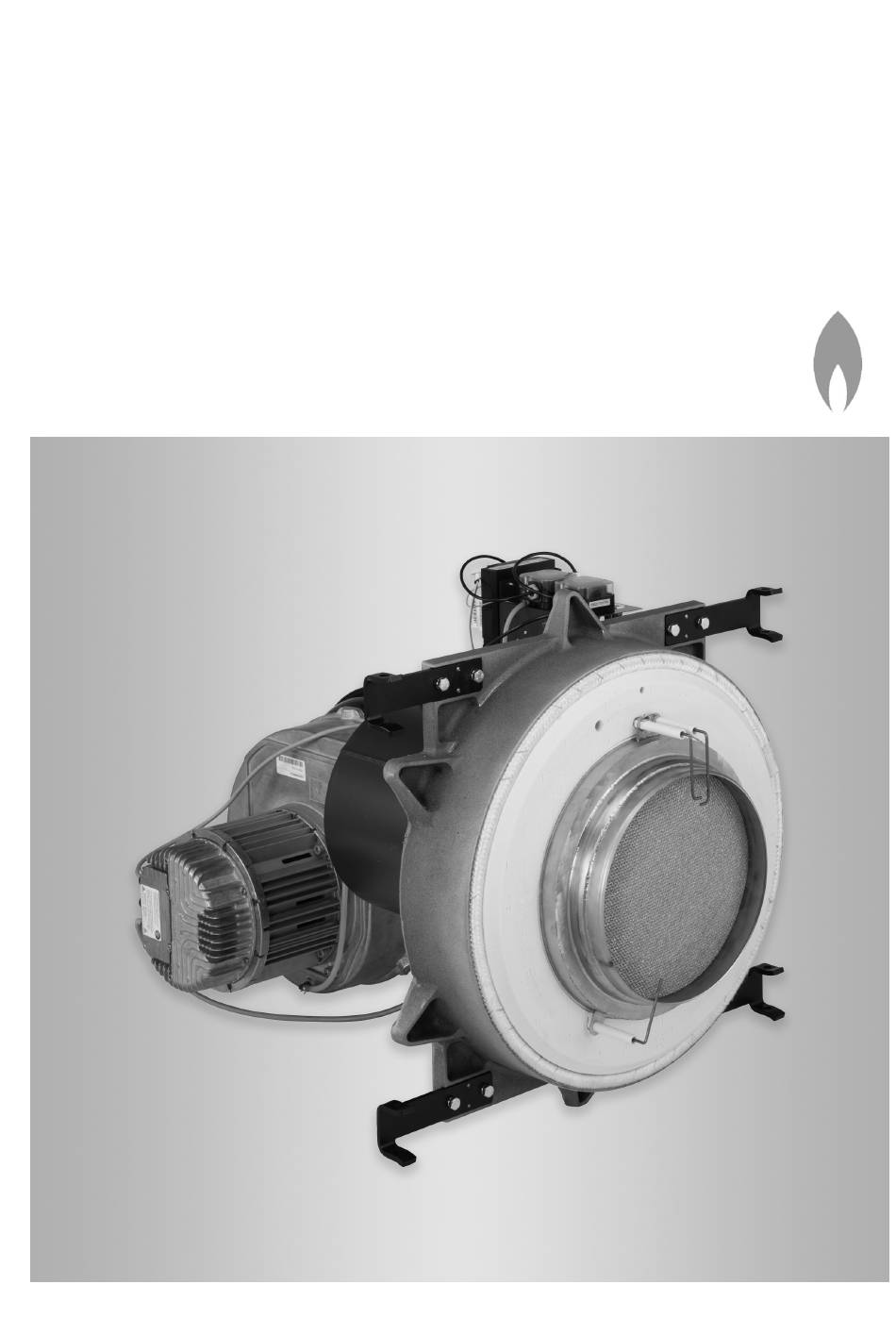

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft MatriX-Disk-Brenner Typ MDI, 800 und 1000 kW MatriX-Disk-Brenner für Erdgas E und LL MatriX-Disk-Brenner Bitte aufbewahren! 6137177 DE 1/2020...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
■ beeinträchtigen und die Gewähr- Brenner, Abgassystem und Ver- leistung einschränken. rohrung nicht berühren. Bei Austausch ausschließlich Achtung Viessmann Originalteile oder von Durch elektrostatische Entladung Viessmann freigegebene Ersatz- können elektronische Baugruppen teile verwenden. beschädigt werden. Vor den Arbeiten geerdete Objekte berühren, z. -
Seite 4: Verhalten Bei Abgasgeruch
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Gasgeruch Gefahr Bei Wasseraustritt aus dem Gerät Gefahr besteht die Gefahr von Verbrühun- Austretendes Gas kann zu Explosi- gen. onen führen, die schwerste Verlet- Heißes Heizwasser nicht berühren. zungen zur Folge haben. Nicht rauchen! Offenes Feuer und Kondenswasser ■... - Seite 5 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Abluftgeräte Gefahr Gleichzeitiger Betrieb des Heizkes- Bei Betrieb von Geräten mit Abluftfüh- sels mit Geräten mit Abluftführung rung ins Freie (Dunstabzugshauben, ins Freie kann durch Rückstrom Abluftgeräte, Klimageräte) kann durch von Abgasen lebensbedrohende die Absaugung ein Unterdruck entste- Vergiftungen zur Folge haben.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Anlagenbeispiele ................■ Ersatzteillisten ..................■ 2. Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung 3. Feuerungsautomat Feuerungsautomat VUC 310 ..............30 Anzeige- und Bedieneinheit ..............30 ■... -
Seite 7: Information
Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 8: Erstinbetriebnahme
■ Modulation 1:6 ■ Montageanleitung „Vitocrossal, Typ CRU“ ■ Für Erdgas E und Erdgas LL ■ Serviceanleitung „Vitocrossal, Typ CRU“ Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann- schemes.com. Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App. -
Seite 9: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Info zu Erstinbetriebnahme, Inspektion und Wartung............ 10 • • • 2. Heizkessel öffnen....................... 10 •... -
Seite 10: Info Zu Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Info zu Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte, die den Heizkessel betreffen werden Qualität der angesaugten Verbrennungsluft sicher- in separater Anleitung beschrieben. stellen. ■ Verbrennungsluft muss frei sein von brennbaren Serviceanleitung „Vitocrossal, Typ CRU“ explosiven Gasen und Dämpfen. ■... -
Seite 11: Elektrische Anschlüsse Prüfen
Erstinbetriebnahme, Inspektion, Wartung Elektrische Anschlüsse prüfen Alle elektrischen Anschlüsse auf festen Sitz prüfen. Gas-Steuerleitungen prüfen Steuerleitungen prüfen auf ■ Anschluss und knickfreie Verlegung ■ Fixierung und Sitz der Halteklammern L=225 L=735 L=220 L=75 L=180 L=200 L=770 L=120 Abb. 2 Gasart prüfen 1. -
Seite 12: Gasart Einstellen
Erstinbetriebnahme, Inspektion, Wartung Gasart einstellen Der Heizkessel ist im Auslieferungszustand auf Erd- gas E eingestellt und kann auf Erdgas LL umgestellt werden. Eine spätere Umstellung zurück auf Erdgas E ist möglich. Abb. 3 Einstellschraube 1. Einstellschraube an der Hauptmengendrossel des 3. -
Seite 13: Brenner In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Brenner in Betrieb nehmen Gefahr Bedienungsanleitung und Serviceanleitung ■ CO-Bildung als Folge falscher Brennereinstel- Vitotronic Regelung lung oder Undichtheit des Abgassystems kann ■ Bedienungsanleitung Neutralisationsanlage zu schwerwiegenden Gesundheitsschäden füh- ■ Montageanleitung Abgassystem ren. ■ Serviceanleitung „Vitocrossal, Typ CRU“ Vor und nach Arbeiten an Gasgeräten muss eine CO-Messung durchgeführt werden. -
Seite 14: Max. Wärmeleistung Reduzieren (Falls Erforderlich)
Erstinbetriebnahme, Inspektion, Wartung Max. Wärmeleistung reduzieren (falls erforderlich) Falls erforderlich, kann die max. Wärmeleistung des 4. S zur Bestätigung, unter „Status“ erscheint „1“. Brenners reduziert werden. Unter „Service“ wird der aktuelle Wert für die max. Wärmeleistung in % angezeigt. Bedieneinheit am Feuerungsautomaten 5. -
Seite 15: Ruhedruck Und Anschlussdruck Prüfen
Erstinbetriebnahme, Inspektion, Wartung Ruhedruck und Anschlussdruck prüfen Abb. 6 Mess-Stutzen Ruhedruck 1. Gasabsperrhahn schließen. 5. Ruhedruck messen: Max. 60 mbar (6 kPa). 2. Schraube im Mess-Stutzen lösen. Schraube Hinweis nicht herausdrehen. Der max. Ruhedruck entspricht dem am Brenner kurzfristig anliegenden max. Gasdruck, bei dem 3. -
Seite 16: Co -Gehalt Messen
Erstinbetriebnahme, Inspektion, Wartung Ruhedruck und Anschlussdruck prüfen (Fortsetzung) 2. Anschlussdruck (Fließdruck) bei Nenn-Wärmeleis- 3. Messwert in Protokoll aufnehmen. tung messen. 4. Netzschalter an der Bedieneinheit der Vitotronic Erdgas E/LL Regelung ausschalten. ■ Sollwert: 17 bis 25 mbar (1,7 bis 2,5 kPa) Nenn-Anschlussdruck: 20 mbar (2 kPa) 5. - Seite 17 Erstinbetriebnahme, Inspektion, Wartung -Gehalt messen (Fortsetzung) Einstellschrauben am Gaskombiregler Abb. 8 Hinweis 06. CO -Gehalt am Abgasrohr messen. Messung und Einstellung mit sauberem Luftfilter prü- Zulässiger CO -Gehalt siehe Tabelle. fen. Hinweis 01. Gas-Steuerleitungen prüfen: -Gehalt muss bei unterer Wärmeleistung Anschluss und knickfreie Verlegung ■...
-
Seite 18: Co-Gehalt Messen
Erstinbetriebnahme, Inspektion, Wartung -Gehalt messen (Fortsetzung) 08. CO -Gehalt bei oberer und unterer Wärmeleistung 09. Messwerte in Protokoll eintragen. nochmals prüfen. 10. Am Feuerungsautomaten die Tasten S und -Gehalt für obere und untere Wärmeleistung gleichzeitig länger als 2 s drücken. Brenner wech- ggf. -
Seite 19: Gebläsedruck Und Aic-Druck Prüfen
Erstinbetriebnahme, Inspektion, Wartung Ionisationsstrom prüfen (Fortsetzung) so oft, bis unter „Service“ „0“ erscheint. 12. S zum Wechsel in die Betriebsanzeige. Gebläsedruck und AIC-Druck prüfen 1. Für Gebläsedruck Druckmessgerät an Mess-Stelle mit einem T-Stück anschließen. Gebläsedruck im Voll-Lastbetrieb bei oberer Wär- meleistung messen. -
Seite 20: Anlage Außer Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Anlage außer Betrieb nehmen 1. Anlage spannungsfrei schalten, z. B. an der sepa- 2. Gasabsperrhahn schließen. raten Sicherung oder einem Hauptschalter, und auf Spannungsfreiheit prüfen. Anlage gegen Wiedereinschalten sichern. Gefahr Ein Stromschlag kann lebensbedrohend sein. Vor Öffnen des Geräts Netzspannung aus- schalten, z. -
Seite 21: Brennraum Öffnen
Erstinbetriebnahme, Inspektion, Wartung Brennraum öffnen 8. 3. 4. 6x Abb. 12 Gefahr Hinweis Zufallende Brennertür kann zu schweren Verlet- Falls Brenner raumluftunabhängig betrieben wird, zungen führen. RLU-Set abbauen. Brennertür gegen unbeabsichtigtes Schließen sichern. Achtung Kratzer im Brennraum können zu Korrosions- schäden führen. -
Seite 22: Brenner Reinigen
Erstinbetriebnahme, Inspektion, Wartung Brenner reinigen Abb. 13 Aufsatz Luftfilter 4. Um die Kompensationsleitungen an Gaskombireg- 7. Aufsatz mit integriertem Drallblech vorsichtig ler und Gebläse abzuziehen, den blauen Ring am mit Druckluft reinigen. Steckverbinder gedrückt halten. Schlauch vorsich- tig abziehen. -
Seite 23: Luftfilter Reinigen
Erstinbetriebnahme, Inspektion, Wartung Luftfilter reinigen 1. Luftfilter vom Gebläse abziehen. Siehe 2. Grobe Verschmutzung Abb. 13. ■ Zur Grobreinigung Luftfilter abklopfen. Achtung Beschädigung des Filtervlieses beein- trächtigt die Funktion. Filter nicht gegen scharfe Kanten schla- gen. Leichte trockene Verschmutzung ■ Luftfilter mit Druckluft abblasen. -
Seite 24: Flammkörper Prüfen Und Reinigen
Erstinbetriebnahme, Inspektion, Wartung Flammkörper prüfen und reinigen 1. Flammkörper und Wärmedämmblock Beschädigungen und Verunreinigung prüfen. 2. Falls ein Bauteil sichtbar beschädigt ist, Bauteil ersetzen. Montageanleitung „Austausch von Brenner- komponenten“ 3. Bei Verunreinigungen Flammkörper reinigen. Flammkörper intensiv mit Druckluft reinigen und anschließend aussaugen. -
Seite 25: Brenner Anbauen
Erstinbetriebnahme, Inspektion, Wartung Zündelektroden und Ionisationselektrode prüfen (Fortsetzung) 10° Abb. 19 Zündelektroden und Ionisationselektrode auf richtigen Hinweis Abstand zum Flammkörper und auf Beschädigungen Falls Elektrodenabstände nicht den Werten in den prüfen. Falls erforderlich, Elektroden austauschen. Abbildungen entsprechen, Elektroden nicht biegen. Elektroden austauschen. -
Seite 26: Dichtheit Ventile Gaskombiregler Prüfen
Erstinbetriebnahme, Inspektion, Wartung Brennraum schließen (Fortsetzung) Schrauben der Brennertür mit einem Anzugsdrehmo- ment von 30 Nm über Kreuz anziehen. Gefahr Undichtheiten der Brennertür können zu Vergif- tungen durch Abgasaustritt führen. Brennertür auf Abgasdichtheit prüfen, z. B. mit Tauspiegel, Taupunktindikator, Gassensor oder Wärmebildkamera. -
Seite 27: Filtereinsatz Gaskombiregler Prüfen
Erstinbetriebnahme, Inspektion, Wartung Dichtheit Ventile Gaskombiregler prüfen (Fortsetzung) 5. Ca. 5 min zum Temperaturausgleich abwarten. 6. Nach abgeschlossener Prüfung Schraube am Dann die Anzeige am Druckmessgerät beobach- Mess-Stutzen schließen. Mess-Stutzen auf ten: Dichtheit prüfen. Falls der angezeigte Druck innerhalb weiterer 5 min nicht mehr als 1 mbar (0,1 kPa) abfällt, ist Gefahr der Gaskombiregler dicht. -
Seite 28: Filtereinsatz Gasleitung Prüfen
Erstinbetriebnahme, Inspektion, Wartung Filtereinsatz Gaskombiregler prüfen (Fortsetzung) 6. Gasdichtheit prüfen. Gefahr Gasaustritt führt zu Explosionsgefahr. Gasdichtheit des Gaskombireglers prüfen. Achtung Die Verwendung von Lecksuchspray kann zu Funktionsstörungen führen. Lecksuchspray darf nicht mit elektrischen Kontakten in Berührung kommen. Hinweis Zur Dichtheitsprüfung nur geeignete und zugelas- sene Lecksuchmittel (EN 14291) und Geräte ver- wenden. -
Seite 29: Verkleidung Heizkessel Schließen
Erstinbetriebnahme, Inspektion, Wartung Verkleidung Heizkessel schließen Heizkessel in umgekehrter Reihenfolge zu Abb. 1 auf Seite 10 wieder schließen. Zuluftöffnungen des Aufstellraums prüfen Bei raumluftabhängigem Betrieb prüfen, ob die Belüf- tungsöffnung des Aufstellraums geöffnet und ausrei- chend dimensioniert ist. Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat dem Betreiber der Anlage Dazu gehören auch alle als Zubehör eingebauten die Bedienungsanleitung zu übergeben und ihn in die... -
Seite 30: Feuerungsautomat
Feuerungsautomat Feuerungsautomat VUC 310 Anzeige- und Bedieneinheit Im Feuerungsautomaten ist eine Anzeige- und Bedien- Hinweis einheit integriert. Je nach Anlagenkonfiguration können einige Abfragen und Einstellungen an der Vitotronic Regelung des Folgende Abfragen und Einstellungen sind möglich: Heizkessels ausgeführt werden. ■ Betriebszustand ■... -
Seite 31: Menü Wählen
Feuerungsautomat Feuerungsautomat VUC 310 (Fortsetzung) Status Service Status Service Vorbelüftung Warteprogramm fehlender Luftdruck Status Service Status Service Warteprogramm fehlender Vorzündung Gasdruck oder Netz-Unterspannung Status Service Zwangsbelüftung, falls kei- Status Service Zünden ne Flammenbildung er- Sicherheitszeit kannt wurde. Flammenbildung Status Service Sicherheitsabschaltung Status Service Flammenstabilisierung... -
Seite 32: Informationen Abfragen Und Zähler Zurücksetzen
Feuerungsautomat Feuerungsautomat VUC 310 (Fortsetzung) Informationen abfragen und Zähler zurücksetzen Folgende Informationen können abgefragt werden: Menü „3“: Softwareversion ■ Menü „1“: Gesamt-Zählerstände Menü „4“: Fehlerhistorie, siehe Seite 38 ■ ■ ■ Menü „2“: Rücksetzbare Zählerstände und zurück- setzen dieser Zählerstände. Übersicht Untermenü... -
Seite 33: Konfiguration Ändern
Feuerungsautomat Feuerungsautomat VUC 310 (Fortsetzung) Konfiguration ändern Folgende Konfigurationen können durchgeführt wer- den: ■ Menü „5“: Eine der Prozessinformationen vorüberge- hend in der Betriebsanzeige anzeigen. Hinweis Durch Drücken der Entriegelungstaste R oder durch aus- und einschalten der Spannungsversorgung wer- den in der Betriebsanzeige wieder die Start- und Prüffunktionen beim Brennerstart angezeigt. -
Seite 34: Betriebsparameter In Den Auslieferungszustand Zurücksetzen
Feuerungsautomat Feuerungsautomat VUC 310 (Fortsetzung) Anzeige unter Anzeige unter „Service“ „Status“ Parameter Einstellbereich/ Auslieferungszustand Einheit Motorische Abgasklappe 0 = ohne Abgasklappe 1 = mit Abgasklappe Verhalten des Feuerungsautomaten bei 0 = verriegelt zu niedrigem Gasdruck 1 = blockiert Einschalttemperaturdifferenz Brenner 0 bis 20 K (wirksam bei Mindestpause) Ausschalttemperaturdifferenz Brenner... - Seite 35 Feuerungsautomat Feuerungsautomat VUC 310 (Fortsetzung) Folgende Tasten drücken: bis unter „Service“ die gewünschte obere Wärmeleistung erscheint, z. B. „100“ für +S gleichzeitig länger als 2 s. maximale obere Wärmeleistung. Der Brenner wechselt in den manuellen Messungen und Einstellungen beim Betrieb Betrieb.
-
Seite 36: Ablaufdiagramm Für Den Brennerstart
Feuerungsautomat Ablaufdiagramm für den Brennerstart Abb. 23... -
Seite 37: Zustandsbeschreibung
Feuerungsautomat Ablaufdiagramm für den Brennerstart (Fortsetzung) Zustandsbeschreibung Phase Anzeige un- Beschreibung Zeitdauer ter „Service“ System Start „A“ System Start 10 s Gebläsehochlauf System Start max. 20 s Zwangsbelüftung System Start 20 s Relaistest „P“ Hochlauf Gebläse für Test max. 20 s Test Sicherheitsrelais 0,9 s Relais BV1 deaktivieren. -
Seite 38: Störungsbehebung
Störungsbehebung Störungsanzeige Falls der Feuerungsautomat eine Störung erkennt, 1. Störung beheben. Störungscodes und Maßnah- wird automatisch die Störungsanzeige aktiviert: men siehe folgendes Kapitel. Maßnahmen in der ■ Bei einer nicht verriegelnden Störung leuchtet die angegebenen Reihenfolge durchführen. Störungs-LED. ■ Bei einer verriegelnden Störung leuchtet die Stö- 2. -
Seite 39: Störungscodes Mit Anzeige Am Feuerungsautomaten
Störungsbehebung Störungsanzeige (Fortsetzung) 3. S zur Bestätigung, unter „Status“ erscheint „4“ und 6. S zur Bestätigung des Löschvorgangs. Bei erfol- unter „Service“ erscheint „1“. greichem Löschvorgang erscheint unter „Ser- vice“ „1“, bei fehlgeschlagenem „0“. bis „3“ unter „Service“ erscheint. 7. S zum Wechsel in die Betriebsanzeige. 5. - Seite 40 Störungsbehebung Störungscodes mit Anzeige am Feuerungsautomaten (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F B7 Typ des Codiersteckers Codierstecker passt nicht Codierstecker austauschen. Falls zum Feuerungsautoma- Fehler weiter auftritt, Feuerungsau- ten. tomaten austauschen. Gefahr An Steckerklemmen des Feuerungsautomaten liegt Netzspannung an.
- Seite 41 Störungsbehebung Störungscodes mit Anzeige am Feuerungsautomaten (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F F1 Feuerungsautomat auf Stö- Abgastemperaturbegren- Warten, bis die zulässige Abgas- ■ rung, Anlage kühlt aus. zer hat ausgelöst temperatur unterschritten ist. Abgastemperatur zu Druck der Anlage prüfen. ■...
- Seite 42 Störungsbehebung Störungscodes mit Anzeige am Feuerungsautomaten (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F F5 Luftdruckwächter 1 meldet Luftdruckwächter 1 defekt, Luftdruckwächter 1 austauschen, keinen Luftdruck, Gebläse nicht korrekt angeschlos- richtig anschließen oder einstellen. läuft nicht. sen oder eingestellt F F5 Luftdruckwächter 1 schaltet Zuluftstau, Schlauch Luft-...
-
Seite 43: Interne Systemfehler: Anzeigefehlercodes Und Detailfehlercodes
Störungsbehebung Störungscodes mit Anzeige am Feuerungsautomaten (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F FA Gebläse läuft ohne Anforde- Lüfterstillstand nicht er- Windeinfluss auf Gebläse, Abgas- rung, Feuerungsautomat auf reicht, Leitung „ A“ de- abzug und Gebläse prüfen. Leitung a-Ö... -
Seite 44: Störungen Ohne Störungsanzeige
Störungsbehebung Störungscodes mit Anzeige am Feuerungsautomaten (Fortsetzung) Detailfeh- Komponente/ Störungsursache Maßnahme lercode Signal Stecker 90 T7 SK Hohe Schaltfolge, Schal- Prüfen, ob Fremdspannung vorhanden. terflattern Bauseitigen Anschluss prüfen. Fremdspannung Rückmeldung Fehlerhafte Rückspan- Stecker an Brennstoffventil 1 abziehen, Gasfeue- Brennstoffventil 1 nung (z. -
Seite 45: Bauteilübersicht
Bauteilübersicht Bauteilübersicht Brenner Abb. 25 Anzeige- und Bedieneinheit Wärmedämmblock Gasfeuerungsautomat Zündelektroden Brennertür Flammkörper, MatriX-Disk Gaskombiregler Ionisationselektrode Gasdruckwächter 1 Zündeinheit Gasdruckwächter 2 Luftdruckwächter LDW2 Gasanschlussrohr Luftdruckwächter LDW1 Luftfilter 2/2-Wege-Magnetventil Gebläse Aufsatz Zuluftsammler... -
Seite 46: Funktionsbeschreibung
Funktionsbeschreibung Luftdruckwächter Funktion Gebläsedrucküberwachung (LDW1) Die Schaltschwelle des Luftdruckwächters 1 (Stecker Die Störabschaltung wird mit der Störungsanzeige „F F5“ und „F F7“ im Display des Feuerungsautomaten ) wird in allen Gebläsehochlaufphasen überwacht und im modulierenden Betrieb des Brenners geprüft. angezeigt (siehe Seite 39). Dadurch wird u. - Seite 47 Funktionsbeschreibung Kesseltemperatursensoren und… (Fortsetzung) NTC 10 k Ω Temperatur in °C Abb. 26...
-
Seite 48: Anschluss-Schemen
Anschluss-Schemen Anschluss-Schema des Feuerungsautomaten Abb. 27 Netzanschlussbox Anzeige- und Bedieneinheit Netzanschluss zur Hauptsicherung 400 V/50 Hz, Gasdruckwächter GDW2 siehe folgendes Kapitel Luftdruckwächter 1 Gasfeuerungsautomat VUC 310 Gasdruckwächter GDW1 Flammenwächter (Ionisationsstrom) Luftdruckwächter 2 Vitotronic Regelung Abgastemperatursensor 2 Stellantrieb für Drehschieberklappe oder 2/2- Abgastemperatursensor 1 Wege-Magnetventil Kesseltemperatursensor 2... -
Seite 49: Protokolle
Protokolle Protokolle Einstellwerte und Messwerte Erstinbetriebnahme Wartung/Service Ruhedruck mbar Anschlussdruck (Fließdruck) Erdgas E mbar Erdgas LL mbar Gasart ankreuzen. Kohlendioxidgehalt CO Bei oberer Nenn-Wärme- Vorgefunden Vol.-% ■ leistung Eingestellt Vol.-% Bei unterer Nenn-Wär- Vorgefunden Vol.-% ■ meleistung Eingestellt Vol.-% Sauerstoffgehalt O Bei oberer Nenn-Wärme- Vorgefunden Vol.-%... -
Seite 50: Technische Daten
Technische Daten Technische Daten MatriX-Disk-Brenner Vitocrossal, Typ CRU 800 CRU 1000 Nenn-Wärmeleistungsbereich 80/60 °C 125 bis 750 156 bis 938 50/30 °C 137 bis 800 171 bis 1000 cond Nenn-Wärmebelastungsbereich Qn (Auslegung bis 127 bis 762 159 bis 952 Normalhöhennull (NHN) 1500 m) Brennertyp Produkt-ID Brenner CE-0085CS0412... -
Seite 51: Endgültige Außerbetrieb-Endgültige Außerbetriebnahme Und Entsorgung
Endgültige Außerbetriebnahme Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden. -
Seite 52: Bescheinigungen Konformitätserklärung
Die vollständige Konformitätserklärung ist mit Hilfe der Herstell-Nr. unter folgender Internetadresse zu finden: Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, bestätigen, dass das Produkt MatriX-Disk-Bren- ner, Typ MDI die folgenden nach 1. BImSchV geforderten Bedingungen einhält: ■... -
Seite 53: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Flammkörper prüfen...........24 Abfragen..............32 Fließdruck..............15 Abgastemperatur messen.......... 18 Abgastemperatursensoren.........46 Ablaufdiagramm für den Brennerstart......36 Gasart Abschlussmessung durchführen........ 28 – Einstellen..............12 Anlage – Prüfen..............11 – Außer Betrieb nehmen..........20 Gasseitige Verbindungsstellen auf Dichtheit prüfen...28 Anlagenbetreibers einweisen........29 Gebläsedruck prüfen..........19 Anschlussdruck prüfen..........15 Gebläsedrucküberwachung........ - Seite 54 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Ruhedruck prüfen............15 Wärmeleistung reduzieren......... 14 Start- und Prüffunktionen beim Brennerstart..30, 36 Zähler zurücksetzen...........32 Störungen ohne Störungsanzeige......44 Zuluftöffnungen prüfen..........29 Störungsanzeige............38 Zündelektroden prüfen..........24 Störungscode............. 39 Zustandsbeschreibung..........36 Störungsspeicher............38 Symbole............... 7 Technische Daten............50...
- Seite 56 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
