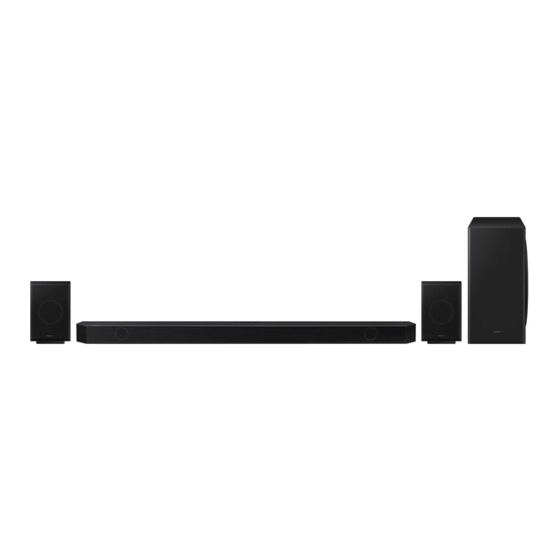

Seite 1 Uputstvo za upotrebu SAMSUNG soundbar zvučnik HW-Q800B/EN Tehnoteka je online destinacija za upoređivanje cena i karakteristika bele tehnike, potrošačke elektronike i IT uređaja kod trgovinskih lanaca i internet prodavnica u Srbiji. Naša stranica vam omogućava da istražite najnovije informacije, detaljne karakteristike i konkurentne cene proizvoda.
Seite 2 FULL MANUAL HW-Q930B / HW-Q800B / HW-Q700B HW-Q935B / HW-Q810B / HW-Q710B Imagine the possibilities Thank you for purchasing this Samsung product. To receive more complete service, please register your product at www.samsung.com/register...
Seite 3 Refer to the table below for an explanation of symbols which may be • This apparatus shall always be connected to a AC outlet with a on your Samsung product. protective grounding connection. • To disconnect the apparatus from the mains, the plug must be...
Seite 4 PRECAUTIONS 1. Ensure that the AC power supply in your house complies with the power requirements listed on the identification sticker located on the bottom of your product. Install your product horizontally, on a suitable base (furniture), with enough space around it for ventilation (7~10 cm).
Seite 5 ‒ Surround speaker mode (HW-Q930B, HW-Q935B only)........
Seite 6 Installing the Soundbar in front of TV Component ....................... . . 33 Software Update Auto Update.
Seite 7 • For more information about the power supply and power consumption, refer to the label attached to the product. (Label: Rear of the Soundbar Main Unit) • To purchase additional components or optional cables, contact a Samsung Service Centre or Samsung Customer Care. • For more information about the wallmount or rubber-foot, see pages 32~34.
Seite 8 02 PRODUCT OVERVIEW Top Panel of the Soundbar HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B (Multi Function) Button (Q9**B / Q8**B models) (Multi Function) button to turn on the Soundbar. • In standby mode, press the • Press the (Multi Function) button to change the input source.
Seite 9 Bottom Panel of the Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Connect the Soundbar’s AC power cable. (See page 14) SERVICE Connect a USB storage device to upgrade the product’s software.
Seite 10 03 USING THE SOUNDBAR REMOTE CONTROL Inserting Batteries before using the Remote Control (AAA batteries X 2) Slide the back cover in the direction of the arrow until it is completely removed. Insert 2 AAA batteries (1.5V) oriented so that their polarity is correct. Slide the battery cover back into position. How to Use the Remote Control Turns the Soundbar on and off.
Seite 11 By pressing the button, you can set the audio function such as Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. The desired item can be adjusted using the Up/Down buttons. • The Spacefit sound and AVA functions are not supported by Q7**B model. Sound Control •...
Seite 12 TV remote control On/Off (Standby) page 13 ID SET page 16 7 Band EQ page 10 (Sound Control) Output specifications for the different sound effect modes <HW-Q930B / HW-Q935B> Output Effect Input With Subwoofer & Surround Speaker 2.0 ch 2.1 ch 5.1 ch 5.1 ch / 7.1 ch (DTS)
Seite 13 <HW-Q800B / HW-Q810B> Output Effect Input With Subwoofer & Surround With Subwoofer Only Speaker 2.0 ch 2.1 ch 2.1 ch 5.1 ch 5.1 ch 5.1 ch / 7.1 ch (DTS) Standard 7.1 ch 5.1 ch 7.1 ch Dolby Atmos®, DTS:X 5.1.2 ch 7.1.4 ch 2.0 ch...
Seite 14 • Set the TV speaker to External Speaker to use this function. • Manufacturers supporting this function: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Turn Off the Soundbar. 2. Push up and hold the WOOFER button for 5 seconds.
Seite 15 04 CONNECTING THE SOUNDBAR Connecting the power and units Use the Power cord to connect the Subwoofer, Surround Speakers, and Soundbar to an electrical outlet in the following order: • For more information about the required electrical power and power consumption, refer to the label attached to the product. (Label: Rear of the Soundbar Main Unit) 1.
Seite 16 Surround Speaker L Surround Speaker R Surround speaker mode (HW-Q930B, HW-Q935B only) An optimal surround sound may be delivered depending on the position of the rear speaker. See the illustration below for speaker positioning. To activate this mode, select the Surround Speaker mode using the remote control of the Soundbar.
Seite 17 Manually connecting the Subwoofer or Surround Speakers Before performing the manual connection procedure below: • Check whether the power cables for the Soundbar and subwoofer or Surround Speakers are connected properly. • Make sure that the Soundbar is turned off. 1.
Seite 18 Connect again. See the instructions for manual (applicable models only) Connection failed connection on page 16. Subwoofer Red and blue See the contact information for the Samsung Service Blinking Malfunction Surround Speakers Centre in this manual. (applicable models only) Red and blue NOTE •...
Seite 19 ) → Sound → Expert Settings → HDMI-eARC Mode (Auto)) (e.g. Samsung TV : Home ( • If “TV ARC” does not appear in the display window of the Soundbar main unit, confirm that the HDMI cable is connected to the correct port.
Seite 20 Connecting using an Optical Cable Pre-connection Checklist • When both the HDMI cable and optical cable are connected, the HDMI signal is received first. • When you use an optical cable and the terminals have covers, be sure to remove the covers. Bottom of the Soundbar Optical Cable (not supplied) DIGITAL AUDIO IN...
Seite 21 3. Select “Soundbar Q***B” from the list on TV’s screen. An available Soundbar is indicated with “Need Pairing” or “Paired” on the TV’s Bluetooth device list. To connect the Samsung TV to the Soundbar, select the message, and then establish a connection.
Seite 22 What is the difference between BT READY and BT PAIRING? • BT READY : In this mode, you can reconnect any Samsung TV or mobile device that was connected before. • BT PAIRING : In this mode, you can connect a new device to the Soundbar.
Seite 23 ) → Menu → Settings ( ) → All Settings ( ) → Sound → Sound Output → Soundbar Q***B (Wi-Fi) Home ( NOTE The Wi-Fi Dolby Atmos connection is available in some Samsung TVs and some Soundbar models. ENG - 22...
Seite 24 Using the Q-Symphony Function For Q-Symphony, the Soundbar syncs with a Samsung TV to output sound through two devices for optimum surround effect. When the Soundbar is connected, the menu, “TV+Soundbar” appears under the Sound Output menu of the TV. Select the corresponding menu.
Seite 25 ( Up ) → “Spacefit sound On”) • This is available in all Sound modes. Method 2. Connecting via TV To enable this function, turn on the Adaptive Sound+ mode on your Samsung TV menu. ) → Menu → Settings ( ) → All Settings ( ) →...
Seite 26 Open the audio output options on the settings menu of your BD player or other device and make sure that “No Encoding” is selected for Bitstream. For example, on a Samsung BD Player, go to Home Menu → Sound → Digital Output and then select Bitstream (unprocessed).
Seite 27 Method 2. Connecting using an Optical Cable Top of the Soundbar <Q7**B> D.IN Top of the Soundbar <Q9**B / Q8**B> BD / DVD player / Set- top box / Game console D.IN DIGITAL AUDIO IN (OPTICAL) Optical Cable OPTICAL OUT (not supplied) Bottom of the Soundbar 1.
Seite 28 What is the difference between BT READY and BT PAIRING? • BT READY : In this mode, you can reconnect any Samsung TV or mobile device that was connected before. • BT PAIRING : In this mode, you can connect a new device to the Soundbar.
Seite 29 Notes on Bluetooth connection • Locate a new device within 1 m to connect via Bluetooth communication. • If asked for a PIN code when connecting a Bluetooth device, enter <0000>. • The Soundbar automatically turns off after 18 minutes in the Ready state. •...
Seite 30 Method 2. Connecting via Wi-Fi (Wireless Network) To connect a Soundbar to a mobile device via a wireless network (Wi-Fi), the SmartThings app is required. The initial connection 1. Install and launch the SmartThings app from your mobile device (smartphone or tablet). 2.
Seite 31 Tap the Soundbar with your mobile device to play the sound of content on the mobile device through the Soundbar. • This function may not be supported, depending on the mobile device. • This function is only compatible with Samsung mobile devices with Android 8.1 or later. SmartThings App...
Seite 32 • This Samsung Soundbar supports AirPlay 2 and requires iOS 11.4 or later. With AirPlay 2, you can stream music, podcasts, and other audio from your Apple devices to the Samsung Soundbar. • Make sure the Soundbar is powered on and connected to the same Wi-Fi network as your Apple device.
Seite 33 09 INSTALLING THE WALL 2. Align the Wall Mount Guide’s Centre Line with the centre of your TV (if you are mounting the Soundbar below your TV), and then fix MOUNT the Wall Mount Guide to the wall using tape. •...
Seite 34 Wall Mount Brackets and the speakers on the wall. • Samsung Electronics is not liable for any damage to the product due to the product being installed inappropriately. • Take care not to install the speakers sideways or upside down.
Seite 35 USB drive that contains the update firmware to the SERVICE port of the Soundbar. 1. Go to the Samsung website (www.samsung.com) → search for the model name from the customer support menu option. • For more information about update, refer to Upgrade Guide.
Seite 36 • When any external device (STB, Bluetooth device, mobile device, etc.) is connected, adjust the volume of the external device. • For sound output of the TV, select Soundbar. (Samsung TV: ) → Menu → Settings ( ) → All Settings ( ) →...
Seite 37 • Your device is unable to play the input signal. Change the TV’s TV sound will not be delivered anywhere. audio output to PCM or Dolby Digital. (For a Samsung TV: • Disconnect the mobile device, and the TV sound will be output ) →...
Seite 38 13 LICENCE 14 OPEN SOURCE LICENCE NOTICE To send inquiries and requests for questions regarding open sources, contact Samsung Open Source (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. 15 IMPORTANT NOTES Manufactured under license from Dolby Laboratories.
Seite 39 16 SPECIFICATIONS AND GUIDE Specifications Soundbar Main Unit Model Name HW-Q930B / HW-Q935B Weight 5.4 kg Dimensions (W x H x D) 1110.7 x 60.4 x 120.0 mm Operating Temperature Range +5°C to +35°C Operating Humidity Range 10 % ~ 75 %...
Seite 40 SRD max transmitter power 25mW at 5.775GHz – 5.875GHz NOTE • Samsung Electronics Co., Ltd reserves the right to change the specifications without notice. • Weight and dimensions are approximate. Precaution : The Soundbar will restart automatically if you turn on/turn off Wi-Fi.
Seite 41 • Hereby, Samsung declares that this radio equipment is in compliance with Directive 2014/53/EU and the relevant UK statutory requirements. The full text of the declaration of conformity is available at the following internet address: http://www.samsung.com go to Support and enter the model name.
Seite 42 Вижте таблицата по-долу за обяснение на символите, които може да са на контакт със защитна връзка за заземяване. вашия продукт Samsung. • За да изключите апарата от електрическата мрежа, щепселът трябва да се извади от електрическия контакт, следователно с щепсела трябва да се...
Seite 43 ПРЕДПАЗНИ МЕРКИ 1. Уверете се, че AC захранването в дома ви съответства на изискванията за електрозахранване, изброени върху идентификационния стикер, разположен на долната страна на продукта. Монтирайте продукта хоризонтално върху подходяща основа (мебел) с достатъчно околно пространство за вентилация (7 ~ 10 cm). Уверете се, че вентилационните отвори не са блокирани.
Seite 44 ‒ Режим на съраунд високоговорител (само за HW-Q930B, HW-Q935B)....... . .
Seite 45 Поставяне на Soundbar пред телевизор Компонент ..............................33 Актуализиране...
Seite 46 • За допълнителна информация относно захранването и потреблението на електроенергия направете справка с етикета, поставен на продукта. (Етикет: Задна част на основния модул на Soundbar) • За да закупите допълнителни компоненти или незадължителни кабели, се свържете със сервизния център на Samsung или с центъра за обслужване на клиенти на Samsung.
Seite 47 02 ОПИСАНИЕ НА ПРОДУКТА Горен панел на Soundbar HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B Бутон (Мултифункционален) (модели Q9**B/Q8**B) • В режим на готовност натиснете (Мултифункционален) бутон, за да включите Soundbar. • Натиснете (Мултифункционалния) бутон, за да промените входящия източник.
Seite 48 Долен панел на Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Свържете кабела за захранване с променлив ток на Soundbar. (Вижте страница 14) SERVICE Свържете...
Seite 49 03 ИЗПОЛЗВАНЕ НА ДИСТАНЦИОННОТО УПРАВЛЕНИЕ НА SOUNDBAR Поставяне на батериите преди използване на дистанционното управление (2 батерии размер AAA) Плъзнете задния капак по посока на стрелката, докато го отстраните изцяло. Поставете 2 батерии AAA (1,5 V), като следите за правилната ориентация на полюсите. Плъзнете капачето на батерията отново на мястото му. Начин...
Seite 50 Чрез натискане на бутона може да зададете функция за аудиото, като например Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Желаният елемент може да се регулира с помощта на бутоните Нагоре/Надолу. Контрол на звука • Функциите Spacefit sound и AVA не се поддържат от модела Q7**B. •...
Seite 51 управление на телевизора (Готовност) Нагоре ID SET страница 16 (Контрол на звука) 7-лентов еквалайзер страница 10 Изходни спецификации за различните режими за звуков ефект <HW-Q930B / HW-Q935B> Изход Ефект Вход Със събуфър и съраунд високоговорител 2.0 канала 2.1 канала 5.1 канала...
Seite 52 <HW-Q800B / HW-Q810B> Изход Ефект Вход Само със субуфер Със събуфър и съраунд високоговорител 2.0 канала 2.1 канала 2.1 канала 5.1 канала 5.1 канала 5.1 канала/7.1 канала (DTS) Standard 7.1 канала 5.1 канала 7.1 канала Dolby Atmos®, DTS:X 5.1.2 канала 7.1.4 канала...
Seite 53 • Задайте за високоговорителя на телевизора настройка Външен високоговорител, за да използвате тази функция. • Производители, които поддържат тази функция: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Изключете Soundbar. Натиснете нагоре и задръжте бутона WOOFER за 5 секунди.
Seite 54 04 СВЪРЗВАНЕ НА SOUNDBAR Включване на захранването и устройствата Използвайте захранващия кабел, за да свържете събуфъра, съраунд високоговорителите и Soundbar към електрически контакт в следния ред: • За повече информация относно необходимото електрозахранване и потреблението на електроенергия направете справка с етикета, поставен на продукта. (Етикет: Задна...
Seite 55 150° Съраунд високоговорител Л Съраунд високоговорител Д Режим на съраунд високоговорител (само за HW-Q930B, HW-Q935B) В зависимост от позицията на задния високоговорител може да се предоставя оптимален съраунд звук. Вижте илюстрацията по-долу за позициониране на високоговорителя. За да активирате този режим, изберете режима на съраунд високоговорител чрез дистанционното управление на Soundbar.
Seite 56 Ръчно свързване на събуфъра или съраунд високоговорителите Преди извършване на процедурата по ръчно свързване по-долу: • Проверете дали захранващите кабели на Soundbar и събуфъра или съраунд високоговорителите са свързани правилно. • Уверете се, че Soundbar е изключен. 1. Изключете основното устройство Soundbar. 2.
Seite 57 Вижте информацията за контакт със сервизния център на Мига Неизправност Съраунд високоговорители Samsung в това ръководство. (само за приложимите модели) Червен и син ЗАБЕЛЕЖКА • Ако основното устройство е изключено, безжичният събуфър ще влезе в режим на готовност и светодиодът STANDBY отзад на събуфъра ще стане червен, след...
Seite 58 • За да се свържете чрез eARC, функцията eARC в менюто на телевизора трябва да бъде включена. За подробности относно настройките направете справка с ръководството за потребителя на телевизора. (напр. телевизор Samsung: Начало ( ) → Меню → Настройки ( ) →...
Seite 59 Свързване с помощта на оптичен кабел Контролен списък за проверка преди свързване • Когато HDMI кабелът и оптичният кабел са свързани, първо се получава HDMI сигналът. • Когато използвате оптичен кабел и клемите имат покритие, се уверете, че сте премахнали покритията. Оптичен...
Seite 60 ) → Звук → Звуков изход → Списък на Bluetooth високоговорители → Soundbar Q***B (Bluetooth)) 3. Изберете „Soundbar Q***B“ от списъка на екрана на телевизора. Наличен Soundbar е показан с „Необходимост от сдвояване“ или „Сдвоен“ на списъка с Bluetooth устройства. За свързване на телевизор Samsung със Soundbar изберете съобщението и след това установете връзка.
Seite 61 Каква е разликата между BT READY и BT PAIRING? • BT READY: В този режим можете да се свържете отново с всеки телевизор Samsung или мобилно устройство, с който(което) сте установявали връзка преди. • BT PAIRING: В този режим можете да свържете ново устройство към Soundbar.
Seite 62 ) → Меню → Настройки ( ) → Всички настройки ( ) → Звук → Звуков изход → Soundbar Q***B (Wi-Fi) ЗАБЕЛЕЖКА Wi-Fi Dolby Atmos връзката е налична в някои телевизори Samsung и в някои модели Soundbar. BUL - 22...
Seite 63 Използване на функцията Q-Symphony При Q-Symphony Soundbar се синхронизира с телевизор Samsung, за да се извежда звук от две устройства за оптимален съраунд ефект. Когато се свърже Soundbar, се показва менюто „TV+Soundbar“ под менюто Звуков изход на телевизора. Изберете съответното меню.
Seite 64 ( Нагоре ) → „Spacefit sound On”) • Това е налично във всички режими на звука. Метод 2. Свързване чрез телевизор За да активирате тази функция, включете режима Адаптивен звук+ в менюто на телевизора Samsung. (Начало ( ) → Меню → Настройки ( ) →...
Seite 65 Отворете опциите за аудио изход в менюто за настройки на вашия BD плейър или на друго устройство и се уверете, че за Bitstream е избрана опция „Без кодиране“. Например в BD плейъра Samsung отидете в Меню Home → Sound → Digital Output, след което изберете Bitstream (unprocessed).
Seite 66 Метод 2. Свързване с помощта на оптичен кабел Горна страна на Soundbar <Q7**B> D.IN Горна страна на Soundbar <Q9**B / Q8**B> BD/DVD плейър/декодер за телевизия/Игрова конзола D.IN DIGITAL AUDIO IN (OPTICAL) Оптичен кабел OPTICAL OUT (не се доставя с комплекта) Долна...
Seite 67 Каква е разликата между BT READY и BT PAIRING? • BT READY: В този режим можете да се свържете отново с всеки телевизор Samsung или мобилно устройство, с който(което) сте установявали връзка преди. • BT PAIRING: В този режим можете да свържете ново устройство към Soundbar.
Seite 68 Бележки относно свързване през Bluetooth • Разположете ново устройство в диаметър от 1 m, за да установите връзка през Bluetooth. • Ако ви бъде поискан ПИН код при свързване с Bluetooth устройство, въведете <0000>. • Soundbar автоматично се изключва след 18 минути в състояние на готовност. •...
Seite 69 Метод 2. Свързване през Wi-Fi (безжична мрежа) За да свържете Soundbar към мобилно устройство през безжична мрежа (Wi-Fi), се изисква приложение SmartThings. Първоначално свързване 1. Инсталирайте и стартирайте приложението SmartThings от вашето мобилно устройство (смартфон или таблет). 2. Следвайте инструкциите на екрана на приложението, за да добавите Soundbar. •...
Seite 70 Докоснете Soundbar с мобилното си устройство, за да се възпроизведе звукът на съдържанието на мобилното устройство през Soundbar. • В зависимост от мобилното устройство тази функция може да не се поддържа. • Тази функция е съвместима само с мобилни устройства Samsung с Android 8.1 или по-нова версия. Приложение SmartThings Горна...
Seite 71 • Този Samsung Soundbar поддържа AirPlay 2 и изисква версия на iOS 11.4 или по-нова. С AirPlay 2 можете да излъчвате поточно музика, подкастове и друго аудио от вашите устройства на Apple към Soundbar на Samsung. • Уверете се, че Soundbar е включен и свързан към същата Wi-Fi мрежа като вашето устройство на Apple.
Seite 72 09 МОНТИРАНЕ НА СТЕННАТА 2. Подравнете централната линия на водача за стенна стойка спрямо центъра на телевизора (ако монтирате Soundbar под телевизора) и след това СТОЙКА закрепете водача за стенна стойка към стената, като използвате тиксо. • Ако не монтирате под телевизор, поставете централната линия в центъра...
Seite 73 стенната конзола. Ако здравината е недостатъчна, подсилете стената, преди да монтирате скобите за монтиране на стена и високоговорителите към стената. • Samsung не носи отговорност за никакви повреди по продукта поради неправилно монтиране на продукта. • Внимавайте да не монтирате високоговорителите обърнати настрани или...
Seite 74 SERVICE гласовото разпознаване и акустиката. • Илюстрацията по-горе се различава според съответния модел. Възможно е в бъдеще Samsung да предлага актуализации за фърмуера на • Тази функция не се поддържа от модела Q7**B. системата Soundbar. Когато има налична актуализация, можете да актуализирате Soundbar чрез...
Seite 75 • Когато е свързано външно устройство (декодер за телевизия, Bluetooth устройство, мобилно устройство и т.н.), регулирайте силата на звука на външното устройство. • За изходящ звук от телевизора изберете Soundbar. (Телевизор Samsung: Начало ( ) → Меню → Настройки ( ) →...
Seite 76 • За да се свържете чрез eARC, функцията eARC в менюто на телевизора • Функцията AVA (само за приложимите модели) няма да е налична, когато трябва да бъде включена. (Телевизор Samsung: Начало ( ) → Меню → микрофонът е изключен.
Seite 77 ОТВОРЕН КОД За изпращане на запитвания и искания за въпроси във връзка с отворен код се свържете с центъра за отворен код на Samsung (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby 15 ВАЖНИ БЕЛЕЖКИ ЗА...
Seite 78 16 СПЕЦИФИКАЦИИ И РЪКОВОДСТВО Спецификации Основно устройство на Soundbar Име на модел HW-Q930B/HW-Q935B Тегло 5,4 kg Размери (Ш x В x Д) 1110,7 x 60,4 x 120,0 mm Диапазон на работната температура От +5°C до +35°C Диапазон на влажност при работа...
Seite 79 Макс. мощност на предавателя при SRD връзка 25 mW при 5,775 GHz – 5,875 GHz ЗАБЕЛЕЖКА • Samsung Electronics Co., Ltd си запазва правото да променя спецификациите без предизвестие. • Теглото и размерите са приблизителни. Предпазна мярка: Ако включите/изключите Wi-Fi, Soundbar ще се рестартира автоматично.
Seite 80 • С настоящото Samsung декларира, че това радиооборудване е в съответствие с Директива 2014/53/ЕС и с приложимите законови изисквания на Обединеното кралство. Пълният текст на декларацията за съответствие е наличен на следния интернет адрес: http://www.samsung.com, като отидете на Поддръжка и въведете името на модела.
Seite 81 • RADI SPRJEČAVANJA STRUJNOG UDARA, ŠIRU NOŽICU UTIKAČA POPRAVKE PREPUSTITE KVALIFICIRANOM SERVISNOM OSOBLJU. PORAVNAJTE SA ŠIRIM UTOROM I U POTPUNOSTI UMETNITE. Objašnjenje simbola koji se mogu nalaziti na vašem proizvodu Samsung • Ovaj uređaj treba uvijek biti povezan s utičnicom izmjenične struje sa potražite u donjoj tablici.
Seite 82 MJERE OPREZA 1. Pobrinite se da je napajanje izmjeničnom strujom u kući kompatibilno sa zahtjevima napajanja navedenim na identifikacijskoj naljepnici na donjem dijelu proizvoda. Proizvod postavite vodoravno, na odgovarajućoj podlozi (namještaj), s dovoljno prostora oko njega za prozračivanje (7~10 cm). Osigurajte da otvori za prozračivanje nisu pokriveni.
Seite 83 ‒ Način Surround speaker (zvučnik prostornog ozvučenja) (samo HW-Q930B, HW-Q935B)....... .
Seite 84 Postavljanje uređaja Soundbar ispred TV-a Sastavni dio ........................... .33 Ažuriranje softvera Automatsko ažuriranje .
Seite 85 • Trebate li više informacija o napajanju i potrošnji energije, pogledajte naljepnicu na proizvodu. (Naljepnica: Stražnji dio glavne jedinice sustava Soundbar) • Kako biste kupili dodatne sastavne dijelove ili opcijske kabele, obratite se Servisnom centru tvrtke Samsung ili Korisničkoj podršci tvrtke Samsung.
Seite 86 02 PRIKAZ PROIZVODA Gornja ploča zvučnika Soundbar HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B (Više funkcija) (modeli Q9**B / Q8**B) Gumb • U načinu rada na čekanju pritisnite gumb (Više funkcija) kako biste uključili Soundbar. (Više funkcija) kako biste promijenili izvor ulaza.
Seite 87 Donja ploča sustava Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Povežite kabel za napajanje zvučnika Soundbar izmjeničnom strujom. (Pogledajte stranicu 14) SERVICE Povežite s USB uređajem za pohranu kako biste nadogradili softver proizvoda.
Seite 88 03 UPOTREBA DALJINSKOG UPRAVLJAČA ZA SOUNDBAR Umetanje baterija prije upotrebe daljinskog upravljača (AAA baterije X 2) Povucite stražnji poklopac u smjeru strelice dok se u potpunosti ne otvori. Umetnite dvije AAA baterije (1,5 V) poštujući polaritet. Povucite poklopac baterije natrag na mjesto. Način upotrebe daljinskog upravljača Uključuje i isključuje Soundbar sustav.
Seite 89 Pritiskom gumba možete postaviti funkciju zvuka kao što su Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Željenu opciju možete prilagoditi s pomoću gumba Gore/Dolje. • Funkcije Spacefit sound i AVA ne podržava model Q7**B. Upravljanje zvukom •...
Seite 90 (stanje čekanja) stranica 16 Gore ID SET (Upravljanje zvukom) 7 Band EQ stranica 10 Izlazne specifikacije za različite načine rada zvučnog efekta <HW-Q930B / HW-Q935B> Izlaz Efekt Ulaz Sadrži Subwoofer i zvučnik prostornog ozvučenja 2.0 k 2.1 k 5.1 k 5.1 k / 7.1 k (DTS)
Seite 91 <HW-Q800B / HW-Q810B> Izlaz Efekt Ulaz Sadrži Subwoofer i zvučnik prostornog Samo sa subwooferom ozvučenja 2.0 k 2.1 k 2.1 k 5.1 k 5.1 k 5.1 k / 7.1 k (DTS) Standard 7.1 k 5.1 k 7.1 k Dolby Atmos®, DTS:X 5.1.2 k 7.1.4 k 2.0 k...
Seite 92 • Postavite zvučnik TV-a na Vanjski zvučnik kako biste upotrijebili ovu funkciju. • Proizvođači koji podržavaju ovu funkciju: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Isključite sustav Soundbar. 2. Pritisnite prema gore i zadržite gumb WOOFER 5 sekundi.
Seite 93 04 POVEZIVANJE SUSTAVA SOUNDBAR Povezivanje napajanja i jedinica Upotrijebite kabel za napajanje kako biste povezali Subwoofer, zvučnike prostornog ozvučenja i Soundbar sa strujnom utičnicom sljedećim redoslijedom: • Trebate li više informacija o potrebnom napajanju i potrošnji električne energije, pogledajte naljepnicu na proizvodu. (Naljepnica: Stražnji dio glavne jedinice sustava Soundbar) 1.
Seite 94 Zvučnik prostornog ozvučenja L Zvučnik prostornog ozvučenja D Način Surround speaker (zvučnik prostornog ozvučenja) (samo HW-Q930B, HW-Q935B) Optimalan prostorni zvuk može se postići ovisno o položaju stražnjeg zvučnika. Pogledajte ilustraciju u nastavku za postavljanje položaja zvučnika. Kako biste aktivirali ovaj način, na daljinskom upravljaču uređaja Soundbar odaberite način Surround Speaker (zvučnik prostornog ozvučenja).
Seite 95 Ručno povezivanje Subwoofera ili zvučnika prostornog ozvučenja Prije provođenja postupka ručnog povezivanja u nastavku: • Provjerite jesu li kablovi za napajanje zvučnika Soundbar i subwoofera ili zvučnika prostornog ozvučenja ispravno povezani. • Vodite računa da je sustav Soundbar isključen. 1. Isključite napajanje sustava Soundbar. 2.
Seite 96 U ovom priručniku pogledajte kontakt podatke Servisnog centra Treperi Kvar Zvučnici prostornog ozvučenja tvrtke Samsung. (samo primjenjivi modeli) Crveno i plavo NAPOMENA • Ako je glavna jedinica isključena, bežični subwoofer će se prebaciti u način rada na čekanju, a LED žaruljica STANDBY na stražnjoj strani subwoofera svijetlit će crveno nakon što zatreperi plavo nekoliko puta.
Seite 97 • Za povezivanje na eARC, funkcija eARC u izborniku TV-a treba biti postavljena na Uključeno. Pogledajte korisnički priručnik TV-a kako biste saznali pojedinosti o toj postavci. (npr. Samsung TV: Početna ( ) → Izbornik → Postavke ( ) → Sve postavke ( ) →...
Seite 98 Povezivanje optičkim kabelom Popis za provjeru prije povezivanja • Kada su i HDMI i optički kabel povezani, najprije se prima HDMI signal. • Ako upotrebljavate optički kabel, a priključci imaju štitnike, obavezno uklonite te štitnike. Donji dio sustava Soundbar Optički kabel (nije priložen) DIGITAL AUDIO IN (OPTICAL) OPTICAL OUT...
Seite 99 ) → Zvuk → Izlaz zvuka → Popis Bluetooth zvučnika → Soundbar Q***B (Bluetooth)) 3. Odaberite „Soundbar Q***B” na popisu zaslona TV-a. Dostupni sustav Soundbar označen je s „Potrebno je uparivanje” ili „Uparen” na popisu Bluetooth uređaja televizora. Za povezivanje Samsung TV-a sa sustavom Soundbar odaberite poruku i uspostavite vezu.
Seite 100 Koja je razlika između načina BT READY i BT PAIRING? • BT READY: U ovom načinu možete ponovno povezati bilo koji Samsung TV ili mobilni uređaj koji je prethodno bio povezan. • BT PAIRING: U ovom načinu sa sustavom Soundbar možete spojiti novi uređaj.
Seite 101 ) → Izbornik → Postavke ( ) → Sve postavke ( ) → Zvuk → Izlaz zvuka → Soundbar Q***B (Wi-Fi) NAPOMENA Veza Wi-Fi Dolby Atmos dostupna je na nekim Samsung TV-ima i nekim modelima uređaja Soundbar. CRO - 22...
Seite 102 Upotreba funkcije Q-Symphony Kad je funkcija Q-Symphony uključena, Soundbar se sinkronizira sa Samsung TV-om kako bi se zvuk emitirao putem dva uređaja radi optimalnog efekta prostornog ozvučenja. Kad se Soundbar poveže, pojavljuje se izbornik, „TV+Soundbar” u izborniku TV-a Izlaz zvuka. Odaberite odgovarajući izbornik.
Seite 103 ( Gore ) → “„Spacefit sound On”) • Ova je značajka dostupna u svim načinima rada Sound (zvuk). Metoda 2 Povezivanje putem TV-a Kako biste omogućili tu funkciju u načinu rada Prilagodljiv zvuk+ na izborniku svog Samsung TV-a. (Početna ( ) → Izbornik → Postavke ( ) →...
Seite 104 Otvorite opcije izlaza zvuka u izborniku postavki BD reproduktora ili drugog uređaja i provjerite je li za Bitstream odabrana opcija „Bez kodiranja”. Primjerice, na Samsung BD playeru idite na Home Menu → Sound → Digital Output i zatim odaberite Bitstream (neobrađeno).
Seite 105 Metoda 2 Povezivanje optičkim kabelom Gornji dio sustava Soundbar <Q7**B> D.IN Gornji dio sustava Soundbar <Q9**B / Q8**B> BD / DVD reproduktor / pretvarač signala / igraća konzola D.IN DIGITAL AUDIO IN (OPTICAL) Optički kabel OPTICAL OUT (nije priložen) Donji dio sustava Soundbar 1.
Seite 106 Koja je razlika između načina BT READY i BT PAIRING? • BT READY: U ovom načinu možete ponovno povezati bilo koji Samsung TV ili mobilni uređaj koji je prethodno bio povezan. • BT PAIRING: U ovom načinu sa sustavom Soundbar možete spojiti novi uređaj.
Seite 107 Napomene o Bluetooth vezi • Putem Bluetooth veze pronađite novi uređaj koji ćete povezati i koji udaljen najviše 1 m. • Ako je prilikom povezivanja Bluetooth uređaja potreban PIN kod, unesite <0000>. • Soundbar se automatski isključuje nakon 18 minuta u stanju Spreman. •...
Seite 108 Metoda 2 Povezivanje putem Wi-Fi veze (bežične mreže) Za povezivanje sustava Soundbar s mobilnim uređajem putem bežične mreže (Wi-Fi), potrebna je aplikacija SmartThings. Početno povezivanje 1. Instalirajte i pokrenite aplikaciju SmartThings na mobilnom uređaju (pametnom telefonu ili tabletu). 2. Kako biste dodali Soundbar, slijedite upute na zaslonu aplikacije. •...
Seite 109 Dodirnite sustav Soundbar pomoću mobilnog uređaja kako biste reproducirali zvuk sadržaja na mobilnom uređaju putem sustava Soundbar. • Ovisno o mobilnom uređaju, ta funkcija možda neće biti podržana. • Ta funkcija je kompatibilna samo sa Samsung mobilnim uređajima koji imaju sustav Android 8.1 ili noviji. Aplikacija SmartThings Gornji dio sustava Soundbar Mobilni uređaj...
Seite 110 • Ovaj Samsung Soundbar podržava AirPlay 2 te je za njega potreban iOS 11.4 ili noviji. S pomoću sustava AirPlay 2, možete prenositi glazbu, podcaste i druge vrste zvuka sa svojih uređaja marke Apple na uređaj Samsung Soundbar. • Provjerite je li uređaj Soundbar uključen i povezan na istu Wi-Fi mrežu kao i vaš uređaj Apple.
Seite 111 09 POSTAVLJANJE ZIDNOG 2. Poravnajte središnju liniju vodiča za zidni nosač sa sredinom TV-a (ako postavljate Soundbar ispod TV-a), a zatim pričvrstite vodič za zidni nosač na NOSAČA (KOMPLETA ZA zid pomoću ljepljive trake. • Ako ga ne postavljate ispod TV-a, postavite središnju liniju u sredinu MONTAŽU NA ZID) područja instalacije.
Seite 112 • Provjerite jačinu zida prije nego što postavite zidne nosače. Ako zid nije dovoljno jak, obavezno ga učvrstite prije postavljanja zidnih nosača i zvučnika na taj zid. • Tvrtka Samsung nije odgovorna za oštećenja proizvoda zbog njegovog nepravilnog postavljanja. • Pripazite da zvučnike ne postavite bočno ili naopako.
Seite 113 SERVICE • Gornja se slika razlikuje ovisno o dotičnom modelu. • Ovu funkciju ne podržava model Q7**B. U budućnosti Samsung će možda nuditi ažuriranja firmvera za sustav Soundbar. Kada ažuriranje bude dostupno, Soundbar možete ažurirati povezivanjem USB pogona koji sadržava firmver za ažuriranje s priključkom SERVICE na sustavu Soundbar.
Seite 114 • Kad je povezan vanjski uređaji (STB, Bluetooth uređaj, mobilni uređaj itd.), prilagodite glasnoću vanjskog uređaja. • Za emitiranje zvuka iz televizora odaberite Soundbar. (Samsung TV: Početna ( ) → Izbornik → Postavke ( ) → Sve postavke ( ) →...
Seite 115 • Vaš uređaj ne može reproducirati ulazni signal. Promijenite audioizlaz veze s TV-om. Dakle, zvuk s TV-a neće se emitirati nigdje. televizora u PCM ili Dolby Digital. (Za Samsung televizor: Početna ( ) → • Odvojite mobilni uređaj i zvuk s TV-a ponovno će se emitirati s uređaja Izbornik →...
Seite 116 Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Za slanje upita i zahtjeva za pitanja vezana za softver otvorenog koda, Dolby Laboratories Licensing Corporation. Manufactured under license from kontaktirajte Samsung Open Source (http://opensource.samsung.com) Dolby Laboratories. Confidential unpublished works. Copyright © 2012-2021 15 VAŽNE NAPOMENE O USLUZI Dolby Laboratories.
Seite 117 16 SPECIFIKACIJE I VODIČ Specifikacije Glavna jedinica sustava Soundbar HW-Q930B / HW-Q935B Naziv modela Težina 5,4 kg Dimenzije (Š x V x D) 1110,7 x 60,4 x 120,0 mm +5°C do +35°C Raspon radne temperature 10 % ~ 75 % Raspon radne vlage POJAČALO...
Seite 118 Maks. snaga SRD odašiljača 25 mW pri 5,775 GHz – 5,875 GHz NAPOMENA • Samsung Electronics Co., Ltd pridržava pravo promijeniti specifikacije bez ranijeg upozorenja. • Težina i dimenzije su približne. Mjera opreza: Soundbar će se automatski ponovno pokrenuti ako uključite/isključite bežičnu vezu.
Seite 119 Korisnici u tvrtkama trebaju kontaktirati dobavljača i provjeriti uvjete i odredbe kupovnog ugovora. Ovaj proizvod i njegova elektronička oprema ne smije se miješati s drugim komercijalnim otpadom. Informacije o obvezama tvrtke Samsung u pogledu okoliša i regulatornih obveza specifičnih za proizvod npr. REACH, WEEE ili baterije posjetite stranicu: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/...
Seite 120 ÚDRŽBU PŘENECHTE KVALIFIKOVANÝM SERVISNÍM TECHNIKŮM. ŠIROKÝ KOLÍK ZÁSTRČKY ÚPLNĚ ZASUNUTÝ DO ŠIROKÉHO OTVORU. Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, • Toto zařízení musí být vždy zapojené do elektrické zásuvky s ochranným najdete v níže uvedené tabulce.
Seite 121 BEZPEČNOSTNÍ OPATŘENÍ 1. Ujistěte se, že elektrická síť ve vašem domě odpovídá požadavkům na napájení uvedeným na identifikačním štítku nalepeném na spodní straně produktu. Produkt namontujte horizontálně na vhodnou základnu (nábytek) a ponechte kolem něj dostatečný prostor pro ventilaci (7 až 10 cm). Ujistěte se, že ventilační...
Seite 122 ‒ Surround speaker mode (pouze model HW-Q930B, HW-Q935B) ....... . .
Seite 123 Instalace zařízení Soundbar před televizorem Komponenta........................... .33 Aktualizace softwaru Automatická...
Seite 124 • Další informace týkající se napájecího zdroje a spotřeby energie najdete na štítku produktu. (Štítek: Zadní strana hlavní jednotky Soundbar) • Chcete-li zakoupit další nebo volitelné kabely, kontaktujte servisní středisko společnosti Samsung nebo oddělení péče o zákazníky společnosti Samsung. • Více informací o držáku pro upevnění na stěnu nebo pryžové podložce najdete na stranách 32~34.
Seite 125 02 PŘEHLED PRODUKTU Horní panel Soundbar HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B Tlačítko (Multifunkční) (modely Q9**B / Q8**B) • V pohotovostním režimu stisknutím (Multifunkčního) tlačítka zapnete Soundbar. • Stisknutím (Multifunkčního) tlačítka změníte zdroj vstupu. Tlačítko (Vypínač) (model Q7**B) Zapíná a vypíná zařízení.
Seite 126 Dolní panel zařízení Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Připojte napájecí kabel Soundbar. (viz str. 14) SERVICE Připojte paměťové zařízení USB a upgradujte software produktu. DIGITAL AUDIO IN (OPTICAL) Zapojte digitální...
Seite 127 03 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE ZAŘÍZENÍ SOUNDBAR Vložení baterií před používáním dálkového ovladače (2 baterie AAA) Posouvejte zadní kryt ve směru šipky, dokud jej zcela nesejmete. Vložte 2 baterie AAA (1,5 V) tak, aby polarita byla správná. Zasuňte kryt baterií zpět na místo. Jak používat dálkový...
Seite 128 Stisknutím tlačítka můžete nastavit funkci zvuku, například Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Požadovanou položku lze upravit tlačítky Up/Down (Nahoru/Dolů). Ovládání zvuku • Funkce Spacefit sound a AVA nejsou u modelu Q7**B podporovány. •...
Seite 129 (pohotovostní režim) Nahoru ID SET strana 16 (Ovládání zvuku) Sedmipásmový ekvalizér strana 10 Specifikace výstupu pro různé režimy zvukových efektů <HW-Q930B / HW-Q935B> Výstup Efekt Vstup Se subwooferem a prostorovým reproduktorem 2.0 kanály 2.1 kanály 5.1 kanály 5.1 ch / 7.1 ch (DTS) Standard 7.1 kanály...
Seite 130 <HW-Q800B / HW-Q810B> Výstup Efekt Vstup Se subwooferem a prostorovým Pouze se subwooferem reproduktorem 2.0 kanály 2.1 kanály 2.1 kanály 5.1 kanály 5.1 kanály 5.1 ch / 7.1 ch (DTS) Standard 7.1 kanály 5.1 kanály 7.1 kanály Dolby Atmos®, DTS:X 5.1.2 kanály 7.1.4 ch 2.0 kanály...
Seite 131 1. Vypněte zařízení Soundbar. 2. Na 5 sekund stiskněte a podržte tlačítko WOOFER. Každé stisknutí a podržení tlačítka WOOFER na 5 sekund vede ke změně režimu v uvedeném pořadí: „OFF-TV REMOTE“ (výchozí režim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“. Tlačítko dálkového ovladače...
Seite 132 04 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR Zapojení napájení a zařízení Použijte napájecí kabel k připojení subwooferu, prostorových reproduktorů a Soundbar do elektrické zásuvky v následujícím pořadí: • Další informace týkající se přívodu elektrického proudu a spotřeby energie najdete na štítku produktu. (Štítek: Zadní strana hlavní jednotky Soundbar) 1.
Seite 133 Prostorový reproduktor L Prostorový reproduktor P Surround speaker mode (pouze model HW-Q930B, HW-Q935B) Optimálního prostorového zvuku lze dosáhnout pomocí umístění zadního reproduktoru. Umístění reproduktorů je uvedeno na obrázku níže. Pokud chcete aktivovat tento režim, vyberte položku Surround Speaker mode pomocí dálkového ovladače zařízení Soundbar.
Seite 134 Ruční připojení subwooferu nebo prostorových reproduktorů Před zahájením ručního připojování níže: • Zkontrolujte, zda jsou napájecí kabely Soundbar a subwooferu nebo prostorových reproduktorů řádně zapojené. • Zkontrolujte, že zařízení Soundbar je vypnuté. 1. Vypněte hlavní jednotku zařízení Soundbar. 2. Stiskněte a podržte tlačítko ID SET na zadní straně subwooferu a prostorových reproduktorů alespoň na 5 sekund. •...
Seite 135 Připojte zařízení znovu. Pokyny k ručnímu připojení najdete na Připojení se nezdařilo příslušné modely) straně 16. Červená Subwoofer Červená a modrá Kontaktní údaje na servisní středisko společnosti Samsung Prostorové reproduktory Bliká Porucha najdete v této příručce. (vztahuje se pouze na příslušné modely) Červená...
Seite 136 • Chcete-li použít připojení s funkcí eARC, musí být funkce eARC zapnutá v menu televizoru. Podrobnosti týkající se nastavení najdete v návodu k použití televizoru. (Příklad: Samsung TV: Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( ) →...
Seite 137 Připojení pomocí optického kabelu Kontrolní opatření před připojením • Pokud je zapojený kabel HDMI i optický kabel, nejdříve je přijat signál z kabelu HDMI. • Pokud použijete optický kabel a konektory jsou zakryté, nezapomeňte kryty sejmout. Optický kabel Spodní strana zařízení Soundbar (není...
Seite 138 Dostupné zařízení Soundbar bude na seznamu zařízení Bluetooth televizoru označeno jako „Vyžaduje párování“ nebo „Spárováno“. Chcete-li připojit televizor Samsung k zařízení Soundbar, vyberte zprávu a poté vytvořte připojení. • Jakmile je televizor Samsung připojený, zobrazí se na předním displeji zařízení Soundbar [Název televizoru] → „BT“. 4. Nyní můžete ze zařízení Soundbar poslouchat zvuk televizoru Samsung.
Seite 139 Jaký je rozdíl mezi funkcemi BT READY a BT PAIRING? • BT READY : V tomto režimu můžete znovu připojit jakýkoli televizor nebo mobilní zařízení, které jste připojili dříve. • BT PAIRING : V tomto režimu můžete připojit k jednotce Soundbar nové zařízení. (Na dálkovém ovladači zařízení...
Seite 140 ) → Menu → Nastavení ( ) → Všechna nastavení ( ) → Zvuk → Zvukový výstup → Soundbar Q***B (Wi-Fi) POZNÁMKA Připojení Wi-Fi Dolby Atmos je k dispozici v některých televizorech Samsung a některých modelech zařízení Soundbar. CZE - 22...
Seite 141 Používání funkce Q-Symphony Při používání funkce Q-Symphony se Soundbar synchronizuje s televizorem Samsung za účelem zvukového výstupu prostřednictvím dvou zařízení a vytvoření optimálního prostorového efektu. Pokud je Soundbar připojen, zobrazí se v menu televizoru Zvukový výstup položka „TV+Soundbar“. Vyberte příslušnou nabídku.
Seite 142 • Když zapnete v televizoru režim Adaptivní zvuk+, režim zvuku v zařízení Soundbar se automaticky změní na Adaptivní zvuk+. POZNÁMKA • Tato funkce je k dispozici, když zařízení Soundbar připojíte k některým televizorům Samsung. • Modely Q7**B podporují pouze metodu „Připojení přes TV“.
Seite 143 V menu nastavení přehrávače BD nebo jiného zařízení otevřete možnosti zvukového výstupu a zkontrolujte, zda je pro Bitstream vybrána možnost „Žádné kódování“. U přehrávače BD Samsung přejděte do nabídky Home Menu → Sound → Digital Output a vyberte možnost Bitstream (unprocessed).
Seite 144 Metoda č. 2. Připojení pomocí optického kabelu Horní strana zařízení Soundbar <Q7**B> D.IN Horní strana zařízení Soundbar <Q9**B / Q8**B> BD / DVD přehrávač / set- top box / herní konzole D.IN DIGITAL AUDIO IN (OPTICAL) Optický kabel OPTICAL OUT (není...
Seite 145 07 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ Metoda č. 1. Připojení přes Bluetooth Pokud je přes Bluetooth připojeno mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže. • Pokud se připojíte ke spárovanému zařízení Bluetooth a jednotka Soundbar je vypnutá, zařízení Soundbar se automaticky zapne. Horní...
Seite 146 Poznámky k připojení Bluetooth • Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth. • Pokud budete při připojování zařízení Bluetooth požádáni o PIN kód, zadejte <0000>. • Zařízení se po 18 minutách v pohotovostním stavu automaticky vypne. •...
Seite 147 Metoda č. 2. Připojení přes Wi-Fi (bezdrátovou síť) Chcete-li připojit jednotku Soundbar k mobilnímu zařízení přes bezdrátovou síť (Wi-Fi), je vyžadována aplikace SmartThings. První připojení 1. Nainstalujte do mobilního zařízení (telefon nebo tablet) aplikaci SmartThings a spusťte ji. 2. V aplikaci pak podle pokynů přidejte zařízení Soundbar. •...
Seite 148 Přiložte mobilní zařízení k zařízení Soundbar a přehrávejte přes něj zvukový obsah. • Tato funkce nemusí být podporována u všech mobilních zařízení. • Tato funkce je kompatibilní pouze s mobilními zařízeními Samsung se systémem Android 8.1 a novějším. Horní strana zařízení...
Seite 149 • Tento Samsung Soundbar podporuje technologii AirPlay 2 a vyžaduje systém iOS 11.4 nebo novější. Pomocí technologie AirPlay 2 můžete streamovat hudbu, podcasty a jiný zvuk ze zařízení Apple do zařízení Samsung Soundbar. • Ujistěte se, že Soundbar je zapnutý a připojený ke stejné síti Wi-Fi jako zařízení Apple.
Seite 150 09 INSTALACE NÁSTĚNNÉHO 2. Zarovnejte osu šablony pro upevnění na stěnu se středem televizoru (pokud zařízení Soundbar instalujete pod něj), a následně upevněte Wall Mount DRŽÁKU Guide šablonu pro upevnění na stěnu ke stěně páskou. • Pokud zařízení nemontujete pod televizor, umístěte osu do středu montážní...
Seite 151 Mikrofony (vztahuje se pouze na příslušné modely) li pevnost dostatečná, před montáží držáků pro upevnění na stěnu a prostorových reproduktorů stěnu zpevněte. • Společnost Samsung nenese odpovědnost za žádná poškození produktu způsobená jeho chybnou instalací. • Dejte pozor, abyste reproduktory nenamontovali bokem nebo vzhůru nohama.
Seite 152 SERVICE • Výše uvedený obrázek se může lišit od konkrétního modelu. • Tato funkce není u modelu Q7**B podporována. Společnost Samsung může v budoucnu nabízet aktualizace systému zařízení Soundbar. Pokud je aktualizace k dispozici, můžete zařízení Soundbar aktualizovat zapojením jednotky USB s aktualizací softwaru do portu SERVICE zařízení...
Seite 153 • Pokud je připojené externí zařízení (STB, zařízení Bluetooth, mobilní zařízení atd.), upravte hlasitost externího zařízení. • V případě zvukového výstupu televizoru zvolte možnost Soundbar. (Samsung TV: Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ) → Zvuk → Zvukový výstup → Select Soundbar) •...
Seite 154 • Vaše zařízení není schopno přehrávat vstupní signál. Změňte zvukový k televizoru, Soundbar bude reprodukovat zvuk z mobilního zařízení výstup televizoru na PCM nebo Dolby Digital. (Pro televizor Samsung: a přitom zůstane připojený k televizoru. Zvuk z televizoru tak nebude Domů...
Seite 155 14 UPOZORNĚNÍ K LICENCÍM NA OPEN SOURCE Pokud chcete poslat dotazy a požadavky týkající se softwaru open sources, obraťte se na Samsung Open Source (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of 15 DŮLEŽITÉ POZNÁMKY KE Dolby Laboratories Licensing Corporation.
Seite 156 16 TECHNICKÉ ÚDAJE A INFORMACE Specifikace Hlavní jednotka zařízení Soundbar Název modelu HW-Q930B/HW-Q935B Hmotnost 5,4 kg Rozměry (Š x V x H) 1110,7 x 60,4 x 120,0 mm Rozsah provozních teplot +5 až +35°C Rozsah provozní vlhkosti 10 až 75 % ZESILOVAČ...
Seite 157 Maximální výkon vysílače (SRD) 25 mW při 5,775–5,875 GHz POZNÁMKA • Společnost Samsung Electronics Co., Ltd si vyhrazuje právo na změny technických údajů bez předchozího upozornění. • Hmotnost a rozměry jsou přibližné. Bezpečnostní opatření: Pokud zapnete/vypnete Wi-Fi, Soundbar se automaticky restartuje.
Seite 158 Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Další Informace o ochraně životního prostředí a regulační povinnosti týkající se konkrétních výrobků společnosti Samsung, např. REACH, OEEZ, Baterie, naleznete na webové stránce: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/...
Seite 159 MATCHES MED DEN BREDE INDGANG OG INDSÆTTES HELT. Se nedenstående tabel med forklaring af symboler, som kan forefindes på dit • Dette apparat skal altid forbindes med en stikkontakt med en beskyttende Samsung-produkt. jordforbindelse. • Hvis apparatet skal frakobles ledningsnettet, skal stikket trækkes ud af FORSIGTIG stikkontakten, og der skal derfor altid være adgang til en fungerende...
Seite 160 FORHOLDSREGLER 1. Sørg for, at vekselstrøms- og jævnstrømsforsyningen i hjemmet svarer til de strømforsyningskrav, der er angivet på identifikationsetiketten, som sidder nederst på produktet. Monter produktet vandret på et passende underlag (møbel), hvor der er plads til ventilation (7-10 cm). Sørg for, at ventilationshullerne ikke er dækket til.
Seite 161 ‒ Surround speaker mode (kun HW-Q930B, HW-Q935B)........
Seite 162 Installation af soundbaren foran tv'et Komponent ........................... . . 33 Softwareopdatering Automatisk opdatering .
Seite 163 • Du kan finde flere oplysninger om strømforsyningen og strømforbruget på produktetiketten. (Etiket: Bagside af Soundbar-hovedenheden) • Kontakt et Samsung-servicecenter eller Samsung-servicecenter for køb af ekstra komponenter eller kabler. • For flere oplysninger om vægmontering eller gummifoden, se siderne 32~34.
Seite 164 02 PRODUKTOVERSIGT Toppanel på Soundbar HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B (Multifunktion)-knap (Q9**B-/Q8**B-modeller) • Tryk på knappen (Multifunktion) i standbytilstanden for at tænde Soundbar. • Tryk på knappen (Multifunktion) for at skifte indgangskilde. (Tænd/sluk)-knap (Q7**B-model) Tænder og slukker for strømmen.
Seite 165 Soundbars bundpanel DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Tilslut Soundbars vekselstrømskabel. (Se side 14) SERVICE Tilslut en USB-lagringsenhed for at opgradere produktets software. DIGITAL AUDIO IN (OPTICAL) Tilslut den digitale (optiske) udgang af en ekstern enhed.
Seite 166 03 BRUG AF SOUNDBARENS FJERNBETJENING Indsættelse af batterier før brug af fjernbetjeningen (2 stk. AAA-batterier) Skyd bagdækslet i retning med pilen, indtil det er helt fjernet. Indsæt 2 stk. AAA-batterier (1,5V) i en sådan retning, at deres polaritet er korrekt. Skyd batteridækslet tilbage på plads. Sådan bruger du fjernbetjeningen Slukker og tænder for Soundbaren.
Seite 167 Ved at trykke på knappen kan du indstille lydfunktionen såsom Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Den ønskede indstilling kan justeres ved hjælp af Op/Ned knapperne. • Funktionerne Spacefit sound og AVA understøttes ikke af Q7**B-modellen. Lydkontrol •...
Seite 168 WOOFER (Op) TV-fjernbetjening til/fra (standby) side 13 side 16 ID SET 7-bånds-EQ side 10 (Lydkontrol) Udgangsspecifikationer for de forskellige lydeffekttilstande <HW-Q930B / HW-Q935B> Output Effekt Input Med subwoofer og surroundhøjttaler 2.0 kanaler 2.1 kanaler 5.1 kanaler 5.1 ch/7.1 ch (DTS) Standard 7.1 kanaler...
Seite 169 <HW-Q800B / HW-Q810B> Output Effekt Input Kun med subwoofer Med subwoofer og surroundhøjttaler 2.0 kanaler 2.1 kanaler 2.1 kanaler 5.1 kanaler 5.1 kanaler 5.1 ch/7.1 ch (DTS) Standard 7.1 kanaler 5.1 kanaler 7.1 kanaler Dolby Atmos®, DTS:X 5.1.2 kanaler 7.1.4 kanaler 2.0 kanaler 5.1.2 kanaler 7.1.4 kanaler...
Seite 170 • Indstil tv-højttaleren til Ekstern højttaler for at bruge denne funktion. • Producenter, der understøtter denne funktion: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Sluk for Soundbaren. 2. Tryk op og hold knappen WOOFER i 5 sekunder.
Seite 171 04 SÅDAN TILSLUTTES SOUNDBAREN Tilslutning af strøm og enheder Brug strømkablet til at slutte subwoofer, surroundhøjttalere og Soundbar til en stikkontakt i følgende rækkefølge: • Du kan finde flere oplysninger om krævet strømforsyning og strømforbrug på produktetiketten. (Etiket: Bagside af Soundbar-hovedenheden) 1.
Seite 172 150° Surroundhøjttaler V Surroundhøjttaler H Surround speaker mode (kun HW-Q930B, HW-Q935B) Der kan leveres optimal surroundlyd alt efter placeringen af baghøjttaleren. Se illustrationen nedenfor vedrørende højttalerplacering. Denne tilstand aktiveres ved at vælge Surround speaker mode med soundbar-fjernbetjeningen. (Lydkontrol) → Surroundhøjttaler →...
Seite 173 Manuel tilslutning af subwoofer eller surroundhøjttalere Inden du udfører den manuelle tilslutning skal du se nedenfor: • Kontrollér, at strømkablerne til Soundbar og subwoofer eller surroundhøjttalere er tilsluttet korrekt. • Sørg for, at soundbaren er slukket. 1. Sluk for soundbar-hovedenheden. 2.
Seite 174 Opret forbindelse igen. Se anvisningerne til manuel oprettelse Forbindelsen kunne ikke (kun relevante modeller) oprettes af forbindelse på side 16. Rød Subwoofer Rød og blå Se kontaktoplysninger for Samsung-servicecenter i denne Fejlfunktion Blinker Surroundhøjttaler vejledning. (kun relevante modeller) Rød og blå BEMÆRK •...
Seite 175 • For at oprette forbindelse til eARC skal eARC-funktionen i TV-menuen være indstillet til TIL. Der henvises til brugervejledningen til dit tv for oplysninger om indstilling. (f.eks. Samsung-tv: Hjem ( ) → Menu → Indstill. ( ) → Alle indstillinger ( ) →...
Seite 176 Tilslutning ved brug af optisk kabel Tjekliste inden tilslutning • Når både HDMI-kablet og det optiske kabel er tilsluttet, modtages HDMI-signalet først. • Når du bruger et optisk kabel, og terminalerne har dækslerne, skal du sørge for at fjerne dem. Soundbarens bund Optisk kabel (medfølger ikke) DIGITAL AUDIO IN...
Seite 177 ) → Lyd → Lydoutput → Liste over Bluetooth-højttalere → Soundbar Q***B (Bluetooth)) 3. Vælg “Soundbar Q***B” på listen på tv-skærmen. En tilgængelig soundbar angives med “Skal parres” eller “Parret” på tv’ets Bluetooth enhedsliste. Hvis du vil forbinde Samsung-tv til soundbar, skal du vælge beskeden og derefter oprette en forbindelse.
Seite 178 Hvad er forskellen mellem BT READY og BT PAIRING? • BT READY: I denne tilstand kan du tilslutte et hvilken som helst Samsung-tv eller en mobil enhed, der var tilsluttet før. • BT PAIRING: I denne tilstand kan du forbinde en ny enhed til soundbaren.
Seite 179 • Samsung-tv'er lanceret i 2017 eller senere Hjem ( ) → Menu → Indstill. ( ) → Alle indstillinger ( ) → Lyd → Lydoutput → Soundbar Q***B (Wi-Fi) BEMÆRK Wi-Fi Dolby Atmos-forbindelsen er tilgængelig i nogle Samsung-tv'er og nogle soundbar-modeller. DAN - 22...
Seite 180 Sådan anvendes Q-Symphony-funktionen For Q-Symphony synkroniserer Soundbar med et Samsung TV for at sende lyd gennem to enheder for optimal surround-effekt. Når Soundbar er tilsluttet, vises menuen “TV+Soundbar” under menuen Lydoutput på tv’et. Vælg den passende menu. Tv-menu HDMI-kabel ELLER D.IN...
Seite 181 ( Op ) → “Spacefit sound On”) • Dette er tilgængeligt i alle lydtilstande. Metode 2. Oprettelse af forbindelse via tv Denne funktion kan aktiveres ved at aktivere tilstanden Tilpasset lyd+ i menuen på dit Samsung-tv. (Hjem ( ) → Menu → Indstill. ( ) →...
Seite 182 Åbn indstillingerne for lydudgang i indstillingsmenuen på din BD-afspiller eller en anden enhed, og kontrollér, at der er valgt “Ingen kodning” for Bitstream. På en Samsung BD-afspiller skal du eksempelvis gå til Startmenu → Lyd → Digital output og derefter vælge Bitstream (ubehandlet).
Seite 183 Metode 2. Tilslutning ved brug af optisk kabel Soundbar set ovenfra <Q7**B> D.IN Soundbar set ovenfra <Q9**B / Q8**B> BD / DVD-afspiller / Set-top boks / Spilkonsol D.IN DIGITAL AUDIO IN (OPTICAL) Optisk kabel OPTICAL OUT (medfølger ikke) Soundbarens bund 1.
Seite 184 Hvad er forskellen mellem BT READY og BT PAIRING? • BT READY: I denne tilstand kan du tilslutte et hvilken som helst Samsung-tv eller en mobil enhed, der var tilsluttet før. • BT PAIRING: I denne tilstand kan du forbinde en ny enhed til soundbaren.
Seite 185 Bemærkninger til Bluetooth-forbindelse • Find en ny enhed inden for 1 m for at oprette forbindelse via Bluetooth-kommunikation. • Når du bliver bedt om en PIN-kode, når du tilslutter en Bluetooth-enhed, skal du indtaste <0000>. • Soundbaren slukkes automatisk efter 18 minutter i klar-tilstand. •...
Seite 186 Metode 2. Tilslutning via Wi-Fi (trådløst netværk) Hvis du vil tilslutte en soundbar til en mobilenhed via et trådløst netværk (Wi-Fi), skal du bruge SmartThings-appen. Den første tilslutning 1. Installer og start SmartThings-appen fra din mobilenhed (smartphone eller tablet). 2. I appen skal du følge instruktioner til at tilføje Soundbaren. •...
Seite 187 Tryk på soundbaren med din mobilenhed for at afspille lyden af indholdet på mobilenheden gennem soundbaren. • Alt efter mobilenheden understøttes denne funktion eventuelt ikke. • Denne funktion er kun kompatibel med Samsung-mobilenheder med Android 8.1 eller senere. SmartThings-appen Soundbar set ovenfra Mobilenhed 1.
Seite 188 • Denne Samsung Soundbar understøtter AirPlay 2 og kræver iOS 11.4 eller nyere. Med AirPlay 2 kan du streame musik, podcasts og anden lyd fra dine Apple-enheder til Samsung Soundbar. • Sørg for, at soundbaren er tændt og har forbindelse til det samme Wi-Fi-netværk som din Apple-enhed.
Seite 189 09 INSTALLATION AF 2. Sørg for, at midterlinjen af vægmonteringens styreskinne flugter med tv’ets midterlinje (hvis du monterer Soundbar under tv’et), og fastgør VÆGMONTERINGSENHEDEN vægmonteringens styreskinne til væggen med tape. • Hvis Soundbar ikke monteres under et tv, placeres midterlinjen i midten af monteringspunktet.
Seite 190 • Samsung er ikke ansvarlig for nogen skade på produktet, hvis produktet ikke er monteret korrekt. • Sørg for ikke at installere højttalerne sidelæns eller på hovedet.
Seite 191 Når en opdatering er tilgængelig, kan du opdatere soundbaren ved at tilslutte USB-drevet, der indeholder firmwareopdatering, til SERVICE-porten på soundbaren. 1. Gå til Samsungs websted (www.samsung.com) → søg efter modelnavnet fra menuindstillingen for kundesupport. • Se Opgraderingsvejledning for at få mere information om opdatering.
Seite 192 • Når en ekstern enhed (STB, Bluetooth-enhed, mobilenhed osv.) er tilsluttet, skal du justere lydstyrken på den eksterne enhed. • For lydudgang fra tv'et skal du vælge Soundbar. (Samsung-tv: Hjem ( → Menu → Indstill. ( ) → Alle indstillinger ( ) →...
Seite 193 • Din enhed kan ikke afspille indgangssignalet. Skift tv'ets lydudgang til • Frakobl mobilenheden, så tv-lyden sendes fra soundbaren igen. PCM eller Dolby Digital. (For et Samsung TV: Hjem ( ) → Menu → Indstill. ) → Alle indstillinger ( ) →...
Seite 194 14 LICENSBEMÆRKNINGER VEDR. OPEN SOURCE Hvis du vil sende spørgsmål og anmodninger vedrørende open sources, kan du kontakte Samsung Open Source ((http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of 15 VIGTIGE NOTER OM SERVICE Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories.
Seite 195 16 SPECIFIKATIONER OG VEJLEDNING Specifikationer Soundbar-hovedenheden Modelnavn HW-Q930B / HW-Q935B Vægt 5,4 kg 1110,7 x 60,4 x 120,0 mm Mål (B x H x D) Interval for driftstemperatur +5°C til +35°C Interval for fugt under drift 10 % ~ 75 % FORSTÆRKER...
Seite 196 25 mW ved 5,775 GHz – 5,875 GHz Maksimal SRD-sendereffekt BEMÆRK • Samsung Electronics Co., Ltd forbeholder sig retten til at ændre specifikationerne uden varsel. • Vægt og mål er omtrentlige. Advarsel: Soundbaren genstarter automatisk, hvis du slår Wi-Fi til eller fra.
Seite 197 • Herved erklærer Samsung, at dette radioudstyr er i overensstemmelse med direktiv 2014/53/EUog de relevante britiske lovkrav Den komplette tekst i overensstemmelseserklæringen findes på følgende internetadresse: http://www.samsung.com, gå til Support, og indtast modelnavnet.. Dette udstyr kan anvendes i alle EU-lande og i Storbritannien.
Seite 198 In der nachstehenden Tabelle finden Sie eine Erklärung zu Symbolen, die sich • Dieses Gerät muss immer an einer Wechselstromquelle mit einer möglicherweise auf Ihrem Samsung-Produkt befinden. Schutzerdung angeschlossen sein. • Wenn Sie das Gerät vom Stromnetz trennen möchten, muss der Stecker aus VORSICHT der Steckdose gezogen werden.
Seite 199 VORSICHTSMASNAHMEN 1. Stellen Sie sicher, dass die Wechselstromversorgung in Ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Platzieren Sie das Gerät in waagerechter Position auf einem geeigneten Untergrund (Möbelstück). Achten Sie dabei auf genügend Platz rund um das Gerät (ca.
Seite 200 ‒ Surround-Lautsprechermodus (nur HW-Q930B, HW-Q935B) ........
Seite 201 Installieren der Soundbar vor dem TV-Gerät Bestandteil ........................... . . 33 Software-Update Automatisches Update .
Seite 202 • Weitere Informationen zur Stromversorgung und zum Stromverbrauch finden Sie auf dem Aufkleber am Gerät. (Aufkleber: Rückseite des Soundbar-Hauptgeräts) • Wenden Sie sich wegen der Verwendung zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung. • Weitere Informationen über die Wandhalterung oder den Gummifuß finden Sie auf den Seiten 32~34.
Seite 203 02 PRODUKTÜBERSICHT Oberer Steuerungsbereich der Soundbar HW-Q930B, HW-Q935B/HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B (Multifunktion)-Taste (Modelle Q9**B/Q8**B) • Drücken Sie im Standby-Modus die (Multifunktion), um die Soundbar einzuschalten. • Drücken Sie die Taste (Multifunktion), um die Eingangsquelle zu ändern. (Ein/Aus)-Taste (Modell Q7**B) Schaltet den Strom ein und aus.
Seite 204 Unterer Steuerungsbereich der Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Schließen Sie das Wechselstromnetzkabel der Soundbar an. (Weitere Informationen finden Sie auf Seite 14) SERVICE Schließen Sie ein USB-Speichergerät an, um die Software des Produkts zu aktualisieren.
Seite 205 03 VERWENDUNG DER FERNBEDIENUNG DER SOUNDBAR Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2) Schieben Sie die hintere Abdeckung in Pfeilrichtung, bis er vollständig entfernt ist. Legen Sie 2 AAA Batterien (1,5V) mit der richtigen Polarität ein. Schieben Sie den Batteriedeckel wieder vollständig zurück. So verwenden Sie die Fernbedienung Schaltet die Soundbar ein und aus.
Seite 206 Durch Drücken der Taste können Sie die Audiofunktion, wie Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual, festlegen. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden. • Die Funktionen Spacefit sound und AVA werden vom Q7**B-Modell nicht unterstützt. Tonsteuerung •...
Seite 207 Seite 13 WOOFER (Oben) Seite 16 Oben ID SET 7-Band-EQ Seite 10 (Tonsteuerung) Technische Daten für die Ausgabe der unterschiedlichen Sound-Effekt-Modi <HW-Q930B/HW-Q935B> Ausgang Effekt Eingang Mit Subwoofer und Surround-Lautsprecher 2.0 Kanal 2.1 Kanal 5.1 Kanal 5.1 Kanal / 7.1 Kanal (DTS) Standard 7.1 Kanal...
Seite 208 <HW-Q800B/HW-Q810B> Ausgang Effekt Eingang Mit Subwoofer und Surround- Nur mit Subwoofer Lautsprecher 2.0 Kanal 2.1 Kanal 2.1 Kanal 5.1 Kanal 5.1 Kanal 5.1 Kanal / 7.1 Kanal (DTS) Standard 7.1 Kanal 5.1 Kanal 7.1 Kanal Dolby Atmos®, DTS:X 5.1.2 Kanal 7.1.4 Kanal 2.0 Kanal 5.1.2 Kanal...
Seite 209 • Stellen Sie den Lautsprecher des Fernsehers auf Externer Lautsprecher, um diese Funktion zu verwenden. • Diese Funktion wird von den folgenden Herstellern unterstützt: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Schalten Sie die Soundbar aus.
Seite 210 04 VERBINDEN DER SOUNDBAR Strom- und Geräteanschluss Schließen Sie den Subwoofer, die Surround-Lautsprecher und die Soundbar mit dem Netzkabel in folgender Reihenfolge an eine Stromversorgung an. • Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Aufkleber am Gerät. (Aufkleber: Rückseite des Soundbar- Hauptgeräts) 1.
Seite 211 150° Surround-Lautsprecher L Surround-Lautsprecher R Surround-Lautsprechermodus (nur HW-Q930B, HW-Q935B) Ein optimaler Ton wird möglicherweise abhängig von der Position des hinteren Lautsprechers erreicht. Die folgende Abbildung zeigt die Positionierung der Lautsprecher. Wenn Sie diesen Modus aktivieren möchten, wählen Sie den Surround-Lautsprechermodus mit der Fernbedienung der Soundbar aus.
Seite 212 Manuelles AnschlieSen des Subwoofers oder der Surround-Lautsprecher Bevor Sie den nachfolgenden manuellen Anschlussvorgang durchführen: • Überprüfen Sie, ob die Netzkabel für die Soundbar sowie den Subwoofer oder die Surround-Lautsprecher korrekt angeschlossen sind. • Stellen Sie sicher, dass die Soundbar ausgeschaltet ist. 1.
Seite 213 Beachten Sie die Kontaktinformationen in diesem Handbuch für Blinken Störung Surround-Lautsprecher das Samsung Servicezentrum. (nur bei entsprechenden Modellen) Rot und blau HINWEIS • Wenn das Hauptgerät ausgeschaltet ist, befindet sich der drahtlose Subwoofer im Standby-Modus und die STANDBY-LED an der Rückseite des Subwoofers wird rot, nachdem sie mehrmals blau geblinkt hat.
Seite 214 • Bei Verbindung eines TVs, das die eARC-Funktion unterstützt, wird „eARC“ im Display angezeigt und der Sound ist hörbar. • Zum Herstellen einer eARC-Verbindung muss die eARC-Funktion im TV-Menü auf „Ein“ festgelegt werden. Informationen zum Einstellen finden Sie im TV- Benutzerhandbuch. (z. B. Samsung TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) →...
Seite 215 Verbindung mit einem optischen Kabel Checkliste vor dem Verbinden • Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen. • Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernen. Optisches Kabel Unterseite der Soundbar (nicht mitgeliefert)
Seite 216 3. Wählen Sie „Soundbar Q***B“ aus der Liste auf dem TV-Bildschirm aus. Eine verfügbare Soundbar wird mit „Need Pairing“ oder „Paired“ auf der Liste der Bluetooth-Geräte angezeigt. Um den Samsung-TV mit der Soundbar zu verbinden, wählen Sie die Meldung aus und stellen Sie dann eine Verbindung her.
Seite 217 Was ist der Unterschied zwischen BT READY und BT PAIRING? • BT READY: In diesem Modus können Sie einen beliebigen Samsung-TV oder ein Mobilgerät verbinden, der/das bereits zuvor verbunden wurde. • BT PAIRING: In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden.
Seite 218 • Samsung TVs, die 2017 oder später veröffentlicht wurden ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Tonausgabe → Soundbar Q***B (Wi-Fi) Start ( HINWEIS Die Wi-Fi Dolby Atmos-Verbindung ist für einige Samsung TVs und einige Soundbar-Modelle verfügbar. DEU - 22...
Seite 219 Verwenden der Q-Symphony-Funktion Bei Q-Symphony wird die Soundbar mit einem Samsung TV synchronisiert, um Ton aus zwei Geräten für einen optimalen Surround-Effekt zu erzielen. Wenn die Soundbar angeschlossen ist, erscheint das Menü „TV+Soundbar“ unter dem Menü Tonausgabe des TVs. Wählen Sie das entsprechende Menü aus.
Seite 220 • Der Soundmodus in Ihrer Soundbar wird automatisch auf Adaptiver Ton+ geändert, wenn in Ihrem TV den Modus Adaptiver Ton+ aktivieren. HINWEIS • Diese Funktion ist verfügbar, wenn die Soundbar eine Verbindung mit einigen der Samsung TVs herstellt. • Q7**B-Modelle unterstützen nur die Methode „Anschließen über TV-Gerät“.
Seite 221 Öffnen Sie die Audio-Ausgabeoptionen im Einstellungsmenü Ihres BD-Players oder eines anderen Gerätes und stellen Sie sicher, dass „No Encoding“ für den Bitstream ausgewählt ist. Gehen Sie z. B. bei einem Samsung BD-Player zu Startmenü → Ton → Digitaler Ausgang und wählen Sie dann Bitstream (unverarbeitet).
Seite 222 Methode 2. Verbindung mit einem optischen Kabel Oberseite der Soundbar <Q7**B> D.IN Oberseite der Soundbar <Q9**B/Q8**B> BD / DVD-Player / Settop- Box / Spielekonsole D.IN DIGITAL AUDIO IN (OPTICAL) Optisches Kabel OPTICAL OUT (nicht mitgeliefert) Unterseite der Soundbar 1. Verwenden Sie ein optisches Kabel (nicht mitgeliefert), um DIGITAL AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL OUT-Anschluss am externen Gerät zu verbinden.
Seite 223 Was ist der Unterschied zwischen BT READY und BT PAIRING? • BT READY: In diesem Modus können Sie einen beliebigen Samsung-TV oder ein Mobilgerät verbinden, der/das bereits zuvor verbunden wurde. • BT PAIRING: In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden.
Seite 224 Hinweise zur Bluetooth-Verbindung • Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen. • Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein. • Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus. •...
Seite 225 Methode 2. Verbinden per WLAN (Drahtloses Netzwerk) Zum Verbinden einer Soundbar mit einem Mobilgerät über ein drahtloses Netzwerk (WLAN) ist die SmartThings-App erforderlich. Die erste Verbindung 1. Installieren und starten Sie die SmartThings-App auf Ihrem Mobilgerät (Smartphone oder Tablet). 2. Befolgen Sie die Bildschirmanweisungen in der App, um die Soundbar hinzuzufügen. •...
Seite 226 Tippen Sie die Soundbar mit Ihrem Mobilgerät an, um den Ton des Inhalts auf dem Mobilgerät über die Soundbar wiederzugeben. • Diese Funktion wird je nach dem Mobilgerät eventuell nicht unterstützt. • Diese Funktion ist nur mit Samsung Mobilgeräten mit Android 8.1 oder höher kompatibel. SmartThings-App Oberseite der Soundbar Mobilgerät...
Seite 227 • Diese Samsung-Soundbar unterstützt AirPlay 2 und erfordert iOS 11.4 oder später. Mit AirPlay 2 können Sie Musik, Podcasts und anderes Audio von Ihren Apple-Geräten mit der Samsung Soundbar streamen. • Stellen Sie sicher, dass die Soundbar eingeschaltet und mit demselben WLAN verbunden ist, wie Ihr Apple-Gerät.
Seite 228 09 INSTALLIEREN DER 2. Richten Sie die Mittellinie der Anleitung zur Wandbefestigung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter Ihrem Fernseher montieren) und befestigen Sie dann die Montagehilfe für die WANDHALTERUNG Wandhalterung mit Klebeband an der Wand. •...
Seite 229 Falls die Dicke unzureichend ist verstärken Sie die Wand, bevor Sie die Wandhalterungen und die Lautsprecher an der Wand montieren. • Samsung ist für keinerlei Schäden am Gerät aufgrund fehlerhafter Geräteinstallation haftbar. • Achten Sie darauf, die Lautsprecher nicht seitlich oder verkehrt herum einzubauen.
Seite 230 SERVICE Spracherkennung und der Akustik verursachen. • Die obige Abbildung unterscheidet sich beim jeweiligen Modell. Samsung wird möglicherweise in Zukunft Updates für die System-Firmware • Diese Funktion wird nicht vom Q7**B-Modell unterstützt. der Soundbar anbieten. Wenn ein Update verfügbar ist, können Sie die Soundbar aktualisieren, indem Sie das USB-Laufwerk, das die Update-Firmware enthält, an den SERVICE-...
Seite 231 • Wenn ein externes Gerät (STB, Bluetooth-Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an. • Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung-TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ) →...
Seite 232 • HDMI-CEC ist eventuell nicht an dem Fernsehgerät aktiviert. Schalten Sie • Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die das CEC im Menü des Fernsehgeräts ein. (Samsung-TV: Start ( ) → Menü Synchronisation der Stromversorgung mit dem Fernseher deaktiviert.
Seite 233 14 HINWEIS ZUR OPEN SOURCE- LIZENZ Bei Anfragen oder Anforderung bezüglich Fragen zu Open Source wenden Sie sich an Samsung Open Source (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of 15 WICHTIGE HINWEISE ZUM Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories.
Seite 234 16 SPEZIFIKATIONEN UND LEITFADEN Technische Daten Soundbar-Hauptgerät Modellname HW-Q930B / HW-Q935B Gewicht 5,4 kg Abmessungen (B x H x T) 1110,7 x 60,4 x 120,0 mm Betriebstemperaturbereich: +5°C bis +35°C Betriebsfeuchtigkeitsbereich 10 % ~ 75 % VERSTÄRKER Nennausgangsleistung (30 W x 3) + (20 W x 6) + (10 W x 3) Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS /...
Seite 235 25 mW bei 5,775 GHz – 5,875 GHz HINWEIS • Samsung Electronics Co., Ltd behält sich das Recht vor, Spezifikationen ohne vorherigen Hinweis zu ändern. • Gewicht und Abmessungen sind Annäherungswerte. VorsichtsmaSnahmen: Die Soundbar wird bei der Wi-Fi-Aktivierung automatisch neu gestartet.
Seite 236 Verfügung, die sie direkt beim Hersteller erfragen können. Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät. Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH, WEEE, Batterien finden Sie unter: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/...
Seite 237 Zie onderstaande tabel voor een verklaring van symbolen die zich op uw • Dit apparaat moet altijd worden aangesloten op een stopcontact met een Samsung-product kunnen bevinden. beschermende aardaansluiting. • Om het apparaat van de stroom te halen, moet de stekker uit het LET OP stopcontact worden getrokken.
Seite 238 VOORZORGSMAATREGELEN 1. Zorg ervoor dat de wisselstroomvoorziening in uw huis voldoet aan de stroomvereisten die zijn vermeld op het identificatie-etiket op de onderkant van het product. Plaats het product horizontaal op een geschikt oppervlak (meubel) en laat voldoende ruimte rondom voor ventilatie (7-10 cm). Zorg ervoor dat de ventilatieopeningen niet zijn afgedekt.
Seite 239 ‒ Surround-luidsprekermodus (alleen HW-Q930B, HW-Q935B) ........
Seite 240 De Soundbar installeren vóór de tv Onderdeel ............................33 Software Update Automatische update .
Seite 241 • Voor meer informatie over de stroomvoorziening en het stroomverbruik, raadpleeg het etiket op het product. (Etiket: Achterkant van de Soundbar-hoofdeenheid) • Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum of de klantenservice van Samsung.
Seite 242 02 PRODUCTOVERZICHT Bovenpaneel van de Soundbar HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B (Multifunctie)-knop (Q9**B / Q8**B modellen) (Multifunctie)-knop om de Soundbar in te schakelen. • Als de soundbar in stand-by-modus is, drukt u op de (Multifunctie)-knop om de invoerbron te wijzigen.
Seite 243 Onderkant van de Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Sluit de stroomkabel van de Soundbar aan. (Zie pagina 14) SERVICE Sluit een USB-opslagapparaat aan om de software van het product bij te werken.
Seite 244 03 DE AFSTANDSBEDIENING VAN DE SOUNDBAR GEBRUIKEN Batterijen plaatsen vóór het gebruik van de afstandsbediening (AAA-batterijen X 2) Schuif de achterklep in de richting van de pijl totdat deze volledig is verwijderd. Plaats 2 AAA-batterijen (1,5 V) op de juiste manier zodat hun polariteit correct is. Schuif het batterijdeksel terug op zijn plaats. Hoe de afstandsbediening gebruiken Hiermee schakelt u de Soundbar in en uit.
Seite 245 Door op de knop te drukken, kunt u de geluidsfunctie instellen, zoals Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Het gewenste item kan worden aangepast met de knoppen Omhoog/Omlaag. • De functies Spacefit sound en AVA worden niet ondersteund door model Q7**B. Geluidsregeling •...
Seite 246 Afstandsbediening tv aan/uit (Stand-by) pagina 13 Omhoog ID SET pagina 16 7-bands EQ pagina 10 (Geluidsregeling) Uitvoerspecificaties voor de verschillende geluidseffectmodi <HW-Q930B / HW-Q935B> Uitvoer Effect Invoer Met subwoofer en surround-luidspreker 2.0 kanalen 2.1 kanalen 5.1 kanalen 5.1 kanalen / 7.1 kanalen (DTS) Standard 7.1 kanalen...
Seite 247 <HW-Q800B / HW-Q810B> Uitvoer Effect Invoer Met subwoofer en surround- Alleen met subwoofer luidspreker 2.0 kanalen 2.1 kanalen 2.1 kanalen 5.1 kanalen 5.1 kanalen 5.1 kanalen / 7.1 kanalen (DTS) Standard 7.1 kanalen 5.1 kanalen 7.1 kanalen Dolby Atmos®, DTS:X 5.1.2 kanalen 7.1.4 kanalen 2.0 kanalen...
Seite 248 • Zet de tv-luidspreker op Externe luidspreker om deze functie te gebruiken. • Fabrikanten die deze functie ondersteunen: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Zet de Soundbar uit. 2. Duw de knop WOOFER omhoog en houd deze 5 seconden vast.
Seite 249 04 DE SOUNDBAR AANSLUITEN De stroom en apparaten aansluiten Sluit de subwoofer, de surround-luidsprekers en de Soundbar aan met de stroomkabel op het stopcontact in deze volgorde: • Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product. (Etiket: Achterkant van de Soundbar-hoofdeenheid) 1.
Seite 250 150° Surround-luidspreker L Surround-luidspreker R Surround-luidsprekermodus (alleen HW-Q930B, HW-Q935B) Er kan een optimaal surround-geluid worden geleverd afhankelijk van de positie van de luidspreker achter. Zie onderstaande afbeelding voor plaatsing van de luidspreker. Om deze modus te activeren, selecteert u de surround-luidsprekermodus met de afstandsbediening van de Soundbar.
Seite 251 Handmatig aansluiten van de subwoofer of surround-luidsprekers Voordat u onderstaande procedure voor de handmatige verbinding uitvoert: • Controleer of de stroomkabels van de Soundbar en subwoofer of surround-luidsprekers op de juiste manier zijn aangesloten. • Zorg ervoor dat de Soundbar uitgeschakeld is. 1.
Seite 252 (alleen toepasselijke modellen) Maak opnieuw verbinding. Raadpleeg de instructies voor Verbinding mislukt handmatig aansluiten op pagina 16. Rood Subwoofer Rood en blauw Raadpleeg de contactgegevens van het Samsung Servicecenter Knipperend Storing Surround-luidsprekers in deze handleiding. (alleen toepasselijke modellen) Rood en blauw OPMERKING •...
Seite 253 ) → Geluid → Expert Settings → HDMI-eARC Mode (Auto)) (bijv. Samsung-tv: Start ( • Als 'TV ARC' niet verschijnt op het scherm van de hoofdeenheid van de Soundbar, gaat u na of de HDMI-kabel is aangesloten op de juiste poort.
Seite 254 Verbinden met een optische kabel Controlelijst vóór het aansluiten • Wanneer zowel de HDMI-kabel als de optische kabel zijn aangesloten, wordt eerst het HDMI-signaal ontvangen. • Wanneer u een optische kabel gebruikt en de aansluitingen hebben klepjes, verwijder dan eerst de klepjes. Optische kabel Onderkant van de Soundbar (niet meegeleverd)
Seite 255 3. Selecteer 'Soundbar Q***B' in de lijst op het tv-scherm. Een beschikbare Soundbar wordt met 'Koppelen nodig' of 'Gekoppeld' op de lijst met Bluetooth-apparaten van de tv vermeld. Om de Samsung-tv met de Soundbar te verbinden, selecteert u het bericht en brengt u vervolgens een verbinding tot stand.
Seite 256 Wat is het verschil tussen BT READY BT PAIRING? • BT READY: In deze modus kunt u elke eerder verbonden Samsung-tv of mobiel apparaat opnieuw verbinden. • BT PAIRING: In deze modus kunt u een nieuw apparaat met de Soundbar verbinden.
Seite 257 • Samsung-tv's uitgebracht in 2017 of later ) → Menu → Instellingen ( ) → Alle instellingen ( ) → Geluid → Geluidsuitvoer → Soundbar Q***B (Wi-Fi) Start ( OPMERKING De Wi-Fi Dolby Atmos-verbinding is beschikbaar op sommige Samsung-tv's en sommige Soundbar-modellen. DUT - 22...
Seite 258 De functie Q-Symphony gebruiken Voor Q-Symphony synchroniseert de Soundbar met een Samsung-tv om geluid via twee apparaten uit te voeren voor een optimaal surround-effect. Wanneer de Soundbar is aangesloten, verschijnt het menu 'TV+Soundbar' onder het menu Geluidsuitvoer van de tv. Selecteer het overeenstemmende menu.
Seite 259 • Dit is beschikbaar in alle geluidsmodi. Methode 2. Verbinden via tv Om deze functie in te schakelen, zet u de modus Aanpasbaar geluid+ aan in het tv-menu van uw Samsung. ) → Menu → Instellingen ( ) → Alle instellingen ( ) →...
Seite 260 Open de audio-uitvoeropties in het instellingenmenu van uw BD-speler of ander apparaat en zorg ervoor dat 'No encoding' is geselecteerd voor Bitstream. Ga bijvoorbeeld op een Samsung BD-speler naar het Startmenu → Geluid → Digitale uitvoer en selecteer vervolgens Bitstream (onbewerkt).
Seite 261 Methode 2. Verbinden met een optische kabel Bovenkant van de Soundbar <Q7**B> D.IN Bovenkant van de Soundbar <Q9**B / Q8**B> BD/Dvd-speler/Settopbox/ Gameconsole D.IN DIGITAL AUDIO IN (OPTICAL) Optische kabel OPTICAL OUT (niet meegeleverd) Onderkant van de Soundbar 1. Gebruik een optische kabel (niet meegeleverd) om de DIGITAL AUDIO IN (OPTICAL) aan te sluiten op de hoofdeenheid van de Soundbar en de poort OPTICAL OUT op het externe apparaat.
Seite 262 Wat is het verschil tussen BT READY BT PAIRING? • BT READY: In deze modus kunt u elke eerder verbonden Samsung-tv of mobiel apparaat opnieuw verbinden. • BT PAIRING: In deze modus kunt u een nieuw apparaat met de Soundbar verbinden.
Seite 263 Opmerkingen over een Bluetooth-verbinding • Plaats een nieuw apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen. • Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in. • In de Gereedstatus schakelt de Soundbar automatisch uit na 18 minuten. •...
Seite 264 Methode 2. Verbinden via wifi (draadloos netwerk) Om een Soundbar te verbinden met een mobiel apparaat via een draadloos netwerk (wifi), is de SmartThings-app vereist. De eerste verbinding 1. Installeer en start de SmartThings-app op uw mobiele apparaat (smartphone of tablet). 2.
Seite 265 Tik met uw mobiele apparaat op de Soundbar om het geluid van inhoud op uw mobiele apparaat af te spelen via de Soundbar. • Afhankelijk van het mobiele apparaat wordt deze functie mogelijk niet ondersteund. • Deze functie is alleen compatibel met mobiele Samsung-apparaten met Android 8.1 of nieuwer. SmartThings-app...
Seite 266 • Deze Soundbar van Samsung ondersteunt AirPlay 2 en vereist iOS 11.4 of hoger. Met AirPlay 2 kunt u muziek, podcasts en andere audio streamen van uw Apple-apparaten naar de Samsung Soundbar. • Zorg ervoor dat de Soundbar is ingeschakeld en verbonden met hetzelfde Wi-Fi-netwerk als uw Apple-apparaat.
Seite 267 09 DE WANDMONTAGE 2. Lijn de Centrale lijn van de wandbevestigingsgeleider uit met het midden van uw tv (als u de Soundbar onder uw tv monteert) en bevestig vervolgens INSTALLEREN de wandbevestigingsgeleider op de muur met behulp van tape. • Als u de soundbar niet onder een tv monteert, plaats dan de Centrale lijn in het midden van het installatiegebied.
Seite 268 • Samsung Electronics is niet aansprakelijk voor enige schade aan het product als het product niet op de juiste wijze wordt bevestigd. • Installeer de speakers niet zijdelings of ondersteboven.
Seite 269 • De afbeelding hierboven wijkt af van het respectievelijke model. • Deze functie wordt niet ondersteund door model Q7**B. Samsung kan in de toekomst updates bieden voor de systeemfirmware van de Soundbar. Wanneer een update beschikbaar is, kunt u de Soundbar bijwerken door de USB-schijf die de update-firmware aan te sluiten op de SERVICE-poort van de Soundbar.
Seite 270 • Als een extern apparaat (STB, Bluetooth-apparaat, mobiel apparaat enz.) aangesloten is, pas dan het volume van het externe apparaat aan. • Selecteer Soundbar voor de geluidsuitvoer van de tv. (Samsung-tv: ) → Menu → Instellingen ( ) → Alle instellingen ( ) →...
Seite 271 • Uw apparaat kan het invoersignaal niet afspelen. Verander de audio- apparaat terwijl de tv-verbinding behouden blijft. Dan wordt het geluid uitvoer van de tv in PCM of Dolby Digital. (Voor een Samsung-tv: Start van de tv niet meer verzonden.
Seite 272 14 OPEN SOURCE- LICENTIEKENNISGEVING Voor vragen en verzoeken over open sources, kunt u contact opnemen met Samsung Open Source (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of 15 BELANGRIJKE Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories.
Seite 273 16 SPECIFICATIES EN HANDLEIDING Specificaties Hoofdeenheid van de Soundbar Modelnaam HW-Q930B/HW-Q935B Gewicht 5,4 kg Afmetingen (B x H x D) 1110,7 x 60,4 x 120,0 mm Bereik temperatuur wanneer in werking +5°C tot +35°C Bereik vochtigheid wanneer in werking 10 % ~ 75 %...
Seite 274 25 mW op 5,775 GHz – 5,875 GHz OPMERKING • Samsung Electronics Co., Ltd behoudt zich het recht voor om zonder kennisgeving de specificaties te wijzigen. • Gewicht en afmetingen zijn bij benadering. Voorzorgsmaatregel: De Soundbar wordt automatisch opnieuw gestart als u Wi-Fi in-/uitschakelt.
Seite 275 • Hierbij verklaart Samsung Electronics dat deze radioapparatuur voldoet aan Richtlijn 2014/53/EC en de relevante wettelijke voorschriften van het VK. De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.samsung.com, ga naar Ondersteuning en voer de naam van het model in.
Seite 276 OHUTUSALANE TEAVE HOIATUS HOIATUSED • Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA puutuda vihmavee ega niiskusega. TAGAPANEELI). ETTEVAATUST! SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS • ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PÖÖRDUGE KVALIFITSEERITUD TEENINDUSTÖÖTAJATE POOLE.
Seite 277 ETTEVAATUSABINÕUD 1. Veenduge, et teie maja vahelduvvoolu-toiteallikas vastaks toote allosas asuval identifitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on mõeldud pidevaks kasutamiseks.
Seite 278 ‒ Ruumhelkõlari režiim (ainult HW-Q930B, HW-Q935B) ........
Seite 279 Soundbari paigaldamine teleri ette Komponent ..........................33 Tarkvaravärskendus Automaatne värskendus .
Seite 280 01 KOMPONENTIDE KONTROLLIMINE SOUNDBAR Soundbari põhiseade Soundbari kaugjuhtimispult/patareid Bassikõlar x 4 või 2 Ruumhelikõlar (valikuline) Toitejuhe (bassikõlar, ruumhelikõlar, Soundbar) HDMI-kaabel (vasak/parem) (valikuline) (M4 x L10) Seinakinnitusjuhik Hoidikkruvi Kruvi Seinakinnituskronstein Kummijalg • Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt. (Silt: Soundbari põhiseadme tagakülg) •...
Seite 281 02 TOOTE ÜLEVAADE Soundbari ülapaneel HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B (Mitu funktsiooni) Nupp (mudelid Q9**B / Q8**B) • Ooterežiimis vajutage Soundbari sisse lülitamiseks nuppu (Mitu funktsiooni). • Sisendallika vahetamiseks vajutage nuppu (Mitu funktsiooni). (Toide) Nupp (mudel Q7**B) Lülitab toite sisse ja välja.
Seite 282 Soundbari alumine paneel DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Ühendage Soundbari vahelduvvoolu toitejuhe. (Vt lk 14) SERVICE Toote tarkvara uuendamiseks ühendage USB-mäluseade. DIGITAL AUDIO IN (OPTICAL) Välisseadme digitaalse (optilise) väljundiga ühendamiseks.
Seite 283 03 SOUNDBARI KAUGJUHTIMISPULDI KASUTAMINE Patareide sisestamine enne kaugjuhtimispuldi kasutamist (kaks AAA-patareid) Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage kaks AAA-patareid (1,5 V) õige polaarsusega. Lükake patareipesa kate oma kohale tagasi. Kuidas kaugjuhtimispulti kasutada? Heliriba sisse- ja väljalülitamiseks. •...
Seite 284 Vajutades nuppu, saate määrata helifunktsiooni, nagu Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Soovitud üksust saab kohandada nupuga Üles/alla. • Funktsioonid Spacefit sound ja AVA ei ole mudeli Q7**B puhul toetatud. Heli juhtimine • Voice enhance mode tugevdab filmides ja telesaadetes räägitavat dialoogi, et muuta selle kuulmine lihtsamaks. •...
Seite 285 (ooterežiim) Üles ID SET lk 16 7 ribaga ekvalaiser lk 10 (Heli juhtimine) Väljundi tehnilised andmed erinevate heliefektirežiimide puhul <HW-Q930B / HW-Q935B> Väljund Efekt Sisend Bassikõlari ja ruumhelikõlariga 2.0 kanalit 2.1 kanalit 5.1 kanalit / 7.1 kanalit (DTS) 5.1 kanalit Standard 7.1 kanalit...
Seite 286 <HW-Q800B / HW-Q810B> Väljund Efekt Sisend Ainult bassikõlariga Bassikõlari ja ruumhelikõlariga 2.0 kanalit 2.1 kanalit 2.1 kanalit 5.1 kanalit / 7.1 kanalit (DTS) 5.1 kanalit 5.1 kanalit Standard 7.1 kanalit 5.1 kanalit 7.1 kanalit Dolby Atmos®, DTS:X 5.1.2 kanalit 7.1.4 kanalit 2.0 kanalit 5.1.2 kanalit 7.1.4 kanalit...
Seite 287 1. Lülitage Soundbar välja. 2. Lükake nupp WOOFER üles ja hoidke seda 5 sekundit. Iga kord, kui lükkate nupu WOOFER üles ja hoiate seda selles asendis 5 sekundit, vahetub režiim järgmiselt: „OFF-TV REMOTE“ (vaikerežiim), „SAMSUNG- TV REMOTE“, „ALL-TV REMOTE“. Kaugjuhtimispuldi nupp...
Seite 288 04 SOUNDBARI ÜHENDAMINE Toite ja seadmete ühendamine Kasutage bassikõlari, ruumhelikõlarite ja Soundbari seinakontakti ühendamiseks toitejuhet järgmises järjestuses. • Lisateavet nõutud elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme tagakülg) 1. Ühendage toitejuhe bassikõlariga. Toitejuhe Bassikõlari tagumine külg 2.
Seite 289 150° 150° Ruumhelikõlar V Ruumhelikõlar P Ruumhelkõlari režiim (ainult HW-Q930B, HW-Q935B) Tagakõlari asukohast olenevalt võidakse esitada optimaalset ruumilist heli. Kõlarite paigutuse kohta vaadake allolevat joonist. Režiimi aktiveerimiseks valige Ruumhelikõlari režiim, kasutades Soundbari kaugjuhtimispulti. (Heli juhtimine) → Ruumhelikõlar → (Üles) / (Alla) →...
Seite 290 Bassikõlari või ruumhelikõlarite käsitsi ühendamine Enne käsitsi ühendamist tehke järgmist. • Kontrollige, et Soundbari ja bassikõlari või ruumhelikõlarite toitejuhtmed oleksid korralikult ühendatud. • Veenduge, et Soundbar oleks välja lülitatud. 1. Lülitage Soundbari põhiseade välja. 2. Vajutage ja hoidke all bassikõlari ja ruumhelikõlarite taga olevat nuppu ID SET vähemalt 5 sekundit. •...
Seite 291 LED-näidiku tuled bassikõlari ja ruumhelikõlarite tagumisel küljel. LED-näidik Olek Kirjeldus Lahendus Bassikõlar Ühendatud Sees – (tavapärane töö) Sinine Kontrollige, kas Soundbari põhiseadme külge kinnitatud Ruumhelikõlarid toitekaabel on korralikult ühendatud, või oodake umbes Vilgub Ühenduse taastamine (ainult asjakohased mudelid) 5 minutit. Kui vilkumine jätkub, proovige bassikõlari ja ruumhelikõlarite käsitsi ühendamist.
Seite 292 05 TELERIGA ÜHENDAMINE HDMI ARC (Audio Return Channel, helitagastuskanal) toega teleri ühendamine ETTEVAATUST! • Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali. • Teleri ja Soundbari ühendamiseks HDMI-kaabliga, ühendage kindlasti tähisega „ARC“ pesad. Vastasel juhul ei pruugita teleri heli väljastada. •...
Seite 293 Ühendamine, kasutades optilist kaablit Ühendamiseelne kontroll-loend • Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali. • Kui kasutate optilist kaablit ja pesadel on katted, siis eemaldage need. Soundbari põhi Optiline kaabel (pole kaasas) DIGITAL AUDIO IN (OPTICAL) OPTICAL OUT Soundbari ülaosa...
Seite 294 Bluetoothi kaudu ühendamine Kui Samsungi teler ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata. • Korraga saab ühendada ainult ühe Samsungi teleri. • Ühendada saab Bluetoothi toetava Samsungi teleri. Kontrollige teleri tehnilisi andmeid. Soundbari ülaosa 5 Sec <Q9**B / Q8**B> BT PAIRING VÕI Soundbari ülaosa...
Seite 295 Mis on valikute BT READY ja BT PAIRING erinevus? • BT READY : selles režiimis saab ühendada uuesti mis tahes varem ühendatud Samsungi teleri või mobiilseadme. • BT PAIRING : selles režiimis saab ühendada Soundbariga uue seadme. (Mikrofon sisse/välja) / (Vajutage Soundbari kaugjuhtimispuldil nuppu PAIR või hoidke Soundbari peal nuppu (Allikas) kauem kui 5 sekundit vajutatuna, kui Soundbar on režiimis „BT“.)
Seite 296 Ühenduse loomine Wi-Fi kaudu Ühendamiseelne kontroll-loend • Wi-Fi-ühendus on saadaval ainult Samsung TV korral. • Kontrollige, kas juhtmevaba ruuter (Wi-Fi) on sisse lülitatud ja kas teler on ruuteriga ühendatud. • Teler ja Soundbar peavad olema ühendatud sama juhtmeta võrguga (Wi-Fi).
Seite 297 Funktsiooni Q-Symphony kasutamine Funktsiooni (Q-Symphony) puhul sünkroonitakse Soundbar Samsungi teleriga, et väljastada heli optimaalse ruumilise efekti saavutamiseks kahest seadmest. Kui Soundbar on ühendatud, kuvatakse menüü „Teler + Soundbar“ teleri menüüs Heliväljund. Valige vastav menüü. Teleri HDMI-kaabel menüü VÕI D.IN Optiline kaabel (pole kaasas) •...
Seite 298 Spacefiti heli kasutamine Pakub optimeeritud helikvaliteeti, analüüsides kuulamisruume. 1. meetod. Soundbari kaudu ühendamine Funktsiooni lubamiseks lülitage Soundbari kaugjuhtimispuldil sisse režiim Spacefit sound. (Heli juhtimine) → „Spacefit sound Off“ → ( Üles ) → „Spacefit sound On“) • See on saadaval kõigis helirežiimides. 2.
Seite 299 06 VÄLISSEADME ÜHENDAMINE 1. meetod. Ühendamine HDMI-kaabliga (võimalik Dolby Atmose / DTS:X dekodeerimine ja taasesitus) Ühendamiseelne kontroll-loend • Kui heliväljundi suvandid hõlmavad teisest heli, siis veenduge, et see oleks välja lülitatud. • Veenduge, et sisu toetaks tehnoloogiat Dolby Atmos® / DTS:X. Soundbari ülaosa Soundbari ülaosa HDMI...
Seite 300 2. meetod. Ühendamine, kasutades optilist kaablit Soundbari ülaosa <Q7**B> D.IN Soundbari ülaosa <Q9**B / Q8**B> BD/DVD-mängija/ digiboks/mängukonsool D.IN DIGITAL AUDIO IN (OPTICAL) Optiline kaabel OPTICAL OUT (pole kaasas) Soundbari põhi 1. Ühendage optilise kaabli abil (pole kaasas) Soundbari põhiseadme port DIGITAL AUDIO IN (OPTICAL) välisseadme pordiga OPTICAL OUT. 2.
Seite 301 07 MOBIILSEADME ÜHENDAMINE 1. meetod. Bluetoothi kaudu ühendamine Kui mobiilseade ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata. • Kui Soundbar on seotud Bluetooth-seadme ühendamisel välja lülitatud, siis see lülitub automaatselt sisse. Soundbari ülaosa 5 Sec <Q9**B / Q8**B> Mobiilseade BT PAIRING VÕI...
Seite 302 Märkused Bluetooth-ühenduse kohta • Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses. • Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>. • Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut. • Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel. ‒...
Seite 303 2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine Soundbari juhtmevaba võrgu (Wi-Fi) kaudu mobiilseadmega ühendamiseks on vaja rakendust SmartThings. Esmane ühendus 1. Installige mobiilsideseadmesse (nutitelefoni või tahvelarvutisse) rakendus SmartThings ja käivitage see. 2. Järgige rakenduses ekraanisuuniseid Soundbari lisamiseks. • Mõnel mobiilsideseadmel ei pruugi automaatne hüpikaken (teine kuvatõmmis allpool) ilmuda. Kui hüpikaken ei ilmu, vajutage ekraanil Home nuppu „...
Seite 304 Tap Soundi kasutamine Puudutage mobiilseadmega Soundbari, et väljastada mobiilseadmes esitatava sisu heli Soundbarist. • See funktsioon ei pruugi olenevalt mobiilseadmest toetatud olla. • See funktsioon ühildub ainult Samsungi mobiilseadmetega, milles töötab Android 8.1 või uuem versioon. Rakendus SmartThings Soundbari ülaosa Mobiilseade 1.
Seite 305 08 ÜHENDAMINE APPLE AIRPLAY 2 KAUDU • See funktsioon ei pruugi mõnes riigis saadaval olla. • Samsung Soundbar toetab AirPlay 2-te ja vajab opsüsteemi iOS 11.4 või uuemat versiooni. AirPlay 2 aitab muusikat, netisaateid ja muud heli Apple'i seadmetest Samsungi Soundbari voogedastada.
Seite 306 09 SEINAKINNITUSE 2. Joondage seinakinnitusjuhiku keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja kinnitage seinakinnitusjuhik teibi PAIGALDAMINE abil seinale. • Kui te seda teleri alla ei paigalda, seadke keskjoon paigalduskoha keskjoonele. Ettevaatusabinõud paigaldamisel • Paigaldage ainult vertikaalsele seinale. • Ärge paigaldage seda kõrge temperatuuri või niiskustasemega kohta. •...
Seite 307 • Enne seinakinnituse kronsteini paigaldamist kontrollige kindlasti seina tugevust. Kui tugevus pole piisav, veenduge, et tugevdaksite seina enne seinakinnituskronsteinide ja kõlarite paigaldamist seinale. • Samsung ei vastuta ühegi seadmele tekitatava kahjustuse eest, kui seade on valesti paigaldatud. • Ärge paigaldage kõlareid külili või tagurpidi.
Seite 308 Kui saadaval on värskendus, saate Soundbari värskendada, kui ühendate Soundbari pesaga SERVICE USB-seadme, mis sisaldab püsivaravärskendust. 1. Minge Samsungi veebilehele (www.samsung.com) ja otsige klienditoe menüüst mudeli nime. • Lisateavet värskenduse kohta vaadake täiendusjuhendist. 2. Laadige alla täiendusfail (USB-le). 3. Pakkige fail lahti, luues sama nimega kausta.
Seite 309 12 TÕRKEOTSING Lähtestamine Soundbari ülaosa Enne abi otsimist kontrollige järgmist. Soundbar ei lülitu sisse. • Kontrollige, kas Soundbari toitejuhe on korralikult pistikupesaga ühendatud. INIT Soundbar töötab korrapäratult. Kui Soundbar on sisse lülitatud, vajutage selle korpusel nuppe • Eemaldage toitejuhe ja ühendage see uuesti. (Helitugevus) ühel ja samal ajal vähemalt 5 sekundit.
Seite 310 Juhul kui bassikõlaris või ruumhelikõlaris ilmneb heli moonutus, Bluetoothi kaudu ühendamisel helitugevus väheneb. viivitus või müra • Mõned seadmed (nt mikrolaineahjud, juhtmevabad marsruuterid jms) • Probleeme võib põhjustada see, kui Soundbari ja bassikõlari vahel on võivad Soundbarile liiga lähedal asudes tekitada raadiohäireid. mõni objekt.
Seite 311 13 LITSENTS 14 AVATUD LÄHTEKOODI LITSENTSI TEATIS Avatud lähtekoodiga seotud päringute ja küsimuste taotluste saatmiseks pöörduge Samsungi poole meili teel (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured 15 OLULISED TEENUSEGA under license from Dolby Laboratories.
Seite 312 16 TEHNILISED ANDMED JA JUHEND Tehnilised andmed Soundbari põhiseade HW-Q930B / HW-Q935B Mudeli nimi Kaal 5,4 kg Mõõtmed (L x K x S) 1110,7 x 60,4 x 120,0 mm Töötemperatuuri vahemik +5°C kuni +35°C Õhuniiskuse vahemik 10 % ~ 75 % VÕIMENDI...
Seite 313 25 mW 5,775 GHz – 5,875 GHz korral SRD maksimaalne saatja võimsus MÄRKUS • Samsung Electronics Co. Ltd jätab endale õiguse muuta tehnilisi andmeid ette teatamata. • Mass ja mõõtmed on ligikaudsed. Ettevaatust! Soundbar taaskäivitub automaatselt, kui lülitate Wi-Fi sisse/välja.
Seite 314 • Käesolevaga kinnitab Samsung, et see raadioseade vastab direktiivi 2014/53/EL ja Ühendkuningriigi asjakohaste õigusaktide nõuetele. Vastavusdeklaratsiooni täisteksti leiate järgmiselt veebiaadressilt: http://www.samsung.com , avage jaotis Tootetugi ja sisestage mudeli nimi. Antud seadet võib kasutada kõigis EL-i riikides ja Ühendkuningriigis. Selle seadme 5 GHz WLAN-i (Wi-Fi või SRD) funktsiooni võib kasutada ainult siseruumides.
Seite 315 • SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA JÄTÄ HUOLTOTOIMET PÄTEVÄN HUOLTOHENKILÖN TEHTÄVÄKSI. LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN. Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung- • Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan. tuotteessasi voi olla. • Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee...
Seite 316 VAROTOIMIA 1. Varmista, että käytettävä tasa- tai vaihtovirta vastaa laitteen pohjassa olevassa arvotarrassa mainittua käyttöjännitevaatimusta. Asenna laite vaakasuoraan asentoon sopivalle alustalle (huonekalun päälle) niin, että sen ympärille jää tarpeeksi tilaa ilmanvaihtoon (7–10 cm). Varmista, ettei tuuletusaukkoja peitetä. Älä aseta laitetta vahvistimien tai muiden mahdollisesti kuumenevien laitteiden päälle.
Seite 317 ‒ Surround-kaiutintila (vain HW-Q930B, HW-Q935B) ........
Seite 318 Soundbar-laitteen asentaminen television eteen Osa ........................... . . 33 Ohjelmistopäivitys Automaattinen päivitys .
Seite 319 Kumitassu • Jos haluat lisätietoja virtalähteestä ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen takaosasta) • Jos haluat ostaa lisäosia tai -kaapeleita, ota yhteys Samsung-huoltoon tai Samsung-asiakaspalveluun. • Saat lisätietoja seinäkiinnikkeistä ja kumitassuista sivuilta 32–34. • Muotoilu, tekniset tiedot ja sovellusnäytöt voivat muuttua ilman ennakkoilmoitusta.
Seite 320 02 TUOTTEEN YLEISKATSAUS Soundbarin yläpaneeli HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B (Monitoimi) -painike (mallit Q9**B / Q8**B) • Käynnistä Soundbar-laite painamalla valmiustilassa (Monitoimi) -painiketta. • Voit muuttaa syöttölähdettä painamalla (Monitoimi) -painiketta. (Virta) -painike (malli Q7**B) Kytkee ja katkaisee virran.
Seite 321 Soundbarin alapaneeli DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Liitä Soundbarin vaihtovirtakaapeli. (Katso sivua 14) SERVICE Kytke tähän USB-tallennuslaite tuotteen ohjelmiston päivittämistä varten. DIGITAL AUDIO IN (OPTICAL) Kytke tähän ulkoisen laitteen digitaalinen (optinen) lähtö.
Seite 322 03 SOUNDBAR-LAITTEEN KAUKOSÄÄTIMEN KÄYTTÖ Paristojen asettaminen kaukosäätimeen ennen käyttöä (kaksi AAA-paristoa) Liu’uta takakantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta kaksi AAA-paristoa (1,5 V) paikoilleen siten, että niiden napaisuus on oikea. Työnnä paristolokeron kansi takaisin paikalleen. Kaukosäätimen käyttäminen Tällä voit käynnistää Soundbar-laitteen ja sammuttaa sen. •...
Seite 323 Painamalla tätä painiketta voit määrittää äänitoiminnon, kuten Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode tai Virtual. Voit muokata haluamaasi asetusta Ylös/alas. • Malli Q7**B ei tue Spacefit sound- ja AVA-toimintoja. Äänen hallinta • Voice enhance mode parantaa elokuvien ja TV-ohjelmien puhuttuja vuoropuheluja, jotta ne on helpompi kuulla. •...
Seite 324 TV:n kaukosäädin käytössä / ei käytössä WOOFER (ylös) sivu 13 (valmiustila) Ylös ID SET sivu 16 (Äänen hallinta) 7-alueinen taajuuskorjain sivu 10 Eri äänitehostetilojen lähtösignaalitiedot <HW-Q930B / HW-Q935B> Lähtö Tehoste Tulo Bassokaiuttimen ja surround-kaiuttimen kanssa 2.0-kan. 2.1-kan. 5.1-kan. / 7.1-kan. (DTS) 5.1-kan. Standard 7.1-kan.
Seite 325 <HW-Q800B / HW-Q810B> Lähtö Tehoste Tulo Bassokaiuttimen ja surround- Vain bassokaiutin sisältyy kaiuttimen kanssa 2.0-kan. 2.1-kan. 2.1-kan. 5.1-kan. / 7.1-kan. (DTS) 5.1-kan. 5.1-kan. Standard 7.1-kan. 5.1-kan. 7.1-kan. Dolby Atmos®, DTS:X 5.1.2-kan. 7.1.4-kan. 2.0-kan. 5.1.2-kan. 7.1.4-kan. 5.1-kan. 5.1.2-kan. 7.1.4-kan. Surround 7.1-kan. 5.1.2-kan.
Seite 326 • Ota televisiossa käyttöön asetus Ulkoinen kaiutin, jos haluat käyttää tätä toimintoa. • Tätä toimintoa tukevat valmistajat: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Sammuta Soundbar-laite. 2. Työnnä WOOFER -painiketta ylöspäin ja pidä sitä painettuna 5 sekuntia.
Seite 327 04 SOUNDBARIN KYTKEMINEN Virran ja laitteiden kytkeminen Liitä bassokaiutin, surround-kaiuttimet ja Soundbar virtajohdon avulla pistorasiaan seuraavassa järjestyksessä: • Jos haluat lisätietoja virtavaatimuksista ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen takaosasta) 1. Kytke virtajohto bassokaiuttimeen. Virtajohto Bassokaiuttimen takaosa 2. Liitä virtajohto vasempaan ja oikeaan surround-kaiuttimeen. (valinnainen) Virtajohto Vasemman ja oikean surround-kaiuttimen pohja...
Seite 328 150° 150° Tilaäänikaiutin V Tilaäänikaiutin O Surround-kaiutintila (vain HW-Q930B, HW-Q935B) Optimaalinen tilaääni voidaan saavuttaa takakaiuttimen sijoittelulla. Katso kaiuttimien sijoittelu alla olevasta kuvasta. Jos haluat ottaa tämän tilan käyttöön, valitse Surround Speaker -tila Soundbar-laitteen kaukosäätimellä. (Äänen hallinta) → Surround speaker →...
Seite 329 Bassokaiuttimen tai surround-kaiuttimien manuaalinen yhdistäminen Ennen kuin kytket manuaalisesti alla annettujen ohjeiden mukaisesti, toimi seuraavasti: • Tarkista, onko Soundbarin ja bassokaiuttimen tai surround-kaiuttimien virtajohdot liitetty oikein. • Varmista, että Soundbarin virta on sammutettu. 1. Kytke Soundbarin päävirta pois päältä. 2. Pidä bassokaiuttimen ja surround-kaiuttimien takana olevaa ID SET -painiketta vähintään 5 sekunnin ajan painettuna. •...
Seite 330 Surround-kaiuttimet Muodosta yhteys uudelleen. Katso yhteyden manuaalisen (koskee vain tiettyjä malleja) Yhteys katkennut muodostamisen ohjeet sivulta 16. Punainen Bassokaiutin Sininen ja punainen Tarkista Samsung-huollon yhteystiedot tästä Vilkkuu Toimintahäiriö Surround-kaiuttimet käyttöoppaasta. (koskee vain tiettyjä malleja) Sininen ja punainen HUOMAUTUS • Jos päälaitteen virta katkaistaan, langaton bassokaiutin siirtyy valmiustilaan ja bassokaiuttimen takaosassa oleva STANDBY -merkkivalo vilkkuu ensin sinisenä...
Seite 331 ) → Kaikki asetukset ( ) → Ääni → Expert Settings → HDMI-eARC Mode (Auto)) (esim Samsung TV: Koti ( • Jos “TV ARC” ei näy Soundbar-päälaitteen näytössä, tarkista, että HDMI-kaapeli on kytketty oikeaan porttiin. • Voit muokata Soundbarin äänenvoimakkuutta television kaukosäätimen äänenvoimakkuuspainikkeilla.
Seite 332 Kytkeminen optisella kaapelilla Yhteyden muodostamista edeltävä tarkistuslista • Kun sekä HDMI-kaapeli että optinen kaapeli ovat kytkettynä, HDMI-signaali vastaanotetaan ensin. • Kun käytät optista kaapelia ja liitäntöjen suojakannet ovat paikoillaan, muista irrottaa suojakannet. Soundbarin pohja Optinen kaapeli (ei mukana) DIGITAL AUDIO IN (OPTICAL) OPTICAL OUT Soundbarin yläosa...
Seite 333 (Bluetooth)) 3. Valitse television luettelosta “Soundbar Q***B”. Käytettävissä olevan Soundbarin kohdalla lukee television Bluetooth-laiteluettelossa “Need Pairing” tai “Paired”. Jos haluat yhdistää Samsung-television Soundbariin, valitse viesti ja muodosta sitten yhteys. • Kun Samsung-televisio on yhdistetty, näet Soundbarin etunäytössä [Television nimi] → “BT”.
Seite 334 Mitä eroa BT READY- ja BT PAIRING -tiloilla on? • BT READY : tässä tilassa voit yhdistää uudelleen minkä tahansa Samsungin television tai mobiililaitteen, joka on yhdistetty aiemmin. • BT PAIRING : Tässä tilassa voit yhdistää Soundbariin uuden laitteen. (Mikrofoni käytössä / ei käytössä) / (Paina Soundbar-kaukosäätimen PAIR -painiketta tai paina Soundbarin yläosan (Lähde) -painiketta vähintään 5 sekunnin ajan, kun Soundbar on “BT”-tilassa.)
Seite 335 • Samsung-televisiot, jotka on julkistettu vuonna 2017 tai myöhemmin ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Äänilähtö → Soundbar Q***B (Wi-Fi) Koti ( HUOMAUTUS Wi-Fi Dolby Atmos -yhteys on käytettävissä joissakin Samsung-televisioissa ja joissakin Soundbar-malleissa. FIN - 22...
Seite 336 Q-Symphony-toiminnon käyttäminen Q-Symphony-toimintoa käytettäessä Soundbar-laite synkronoituu Samsung-TV:n kanssa ja lähettää ääntä kahden laitteen kautta, mikä takaa optimaalisen tilaäänentoiston. Kun Soundbar-laite on yhdistetty, “TV+Soundbar” näkyy television Äänilähtö -valikon alapuolella. Valitse asianmukainen valikko. TV:n valikko HDMI-kaapeli D.IN Optinen kaapeli (ei mukana) • Esimerkki TV:n valikosta: TV + [AV] Soundbar-sarjan nimi (HDMI)
Seite 337 ( Ylös ) → “Spacefit sound On”) • Tämä toiminto on käytettävissä kaikissa äänitiloissa. Vaihtoehto 2. Yhteyden muodostaminen television kautta Jos haluat ottaa tämän toiminnon käyttöön, ota Mukautuva ääni+ -tila Samsung-television valikossa käyttöön. ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) →...
Seite 338 06 ULKOISEN LAITTEEN KYTKEMINEN Vaihtoehto 1: HDMI-kaapelilla kytkentä (Dolby Atmos / DTS:X -dekoodaus ja -toisto) Yhteyden muodostamista edeltävä tarkistuslista • Jos Äänilähtö -asetuksissa on Toissijainen ääni -asetus, varmista, että Toissijainen ääni -asetuksena on Ei käytössä. • Varmista, että sisältö tukee Dolby Atmos® / DTS:X -tekniikkaa. Soundbarin yläosa Soundbarin yläosa HDMI...
Seite 339 Vaihtoehto 2: Kytkeminen optisella kaapelilla Soundbarin yläosa <Q7**B> D.IN Soundbarin yläosa <Q9**B / Q8**B> BD- tai DVD-soitin, digiboksi tai pelikonsoli D.IN DIGITAL AUDIO IN (OPTICAL) Optinen kaapeli OPTICAL OUT (ei mukana) Soundbarin pohja 1. Kytke optinen kaapeli (ei mukana) Soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -liitäntään ja ulkoisen laitteen OPTICAL OUT -porttiin. 2.
Seite 340 07 MOBIILILAITTEEN YHDISTÄMINEN Vaihtoehto 1: Bluetoothilla yhdistäminen Kun mobiililaite yhdistetään Bluetoothilla, kuulet stereoäänet ilman vaivalloista kaapeleiden kytkemistä. • Kun yhdistät Bluetooth-laitteen, jonka kanssa on muodostettu laitepari, silloin, kun Soundbarin virta ei ole päällä, Soundbar käynnistyy automaattisesti. Soundbarin yläosa 5 Sec <Q9**B / Q8**B>...
Seite 341 Huomautuksia Bluetooth-yhteyksistä • Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä. • Jos sinulta kysytään PIN-koodia, kun muodostat Bluetooth-yhteyttä, anna PIN-koodiksi 0000. • Soundbar sammuu automaattisesti, kun se on ollut valmiustilassa 18 minuuttia. • Soundbar ei ehkä voi suorittaa Bluetooth-hakua tai muodostaa Bluetooth-yhteyttä oikein seuraavissa tilanteissa: ‒...
Seite 342 Vaihtoehto 2: Wi-Fi-yhteyden (langaton verkko) muodostaminen Jos haluat yhdistää Soundbarin mobiililaitteeseen langattomalla verkolla (Wi-Fi), tarvitset SmartThings-sovelluksen. Ensimmäinen yhteys 1. Asenna SmartThings-sovellus mobiililaitteeseesi (älypuhelimeen tai tablet-laitteeseen) ja käynnistä sovellus. 2. Lisää Soundbar-laite sovelluksen näyttöön tulevien ohjeiden mukaisesti. • Automaattinen ponnahdusikkuna (toinen näyttökuva alla) ei ehkä näy joissakin laitteissa. ”-painiketta Home-näytössä.
Seite 343 Tap Sound -toiminnon käyttäminen Napauttamalla Soundbar-laitetta mobiililaitteella voit toistaa mobiililaitteessa olevaa sisältöä Soundbar-laitteen kautta. • Tämä toiminto ei ehkä ole tuettu kaikissa mobiililaitteissa. • Tämä toiminto on yhteensopiva vain niiden Samsung-mobiililaitteiden kanssa, joissa on Android 8.1 tai uudempi versio. SmartThings-sovellus Soundbarin yläosa Mobiililaite 1.
Seite 344 08 YHTEYDEN MUODOSTAMINEN APPLE AIRPLAY 2:N KAUTTA • Tämä toiminto ei ehkä ole käytettävissä joissakin maissa. • Tämä Samsungin Soundbar-laite tukee AirPlay 2:ta ja vaatii iOS 11:4:n tai uudemman. AirPlay 2:lla voit suoratoistaa musiikkia, podcasteja ja muita äänisisältöjä Apple-laitteista Samsungin Soundbar-laitteeseen. •...
Seite 345 09 SEINÄKIINNIKKEEN 2. Kohdista seinäkiinnittimen keskiviiva TV:n keskikohtaan (jos asennat Soundbar-laitteen TV:n alapuolelle) ja kiinnitä sitten seinäkiinnitin ASENTAMINEN seinään teipillä. • Jos et tee asennusta TV:n alapuolelle, aseta keskiviiva asennusalueen keskikohtaan. Asennuksen varotoimet • Asenna vain pystysuoralle seinälle. • Älä asenna liian kuumaan tai kosteaan paikkaan. •...
Seite 346 • Tarkista seinän lujuus ennen seinätelineen pidikkeiden asentamista. Jos kestävyys ei riitä, vahvista seinää ennen seinäkiinnittimien ja kaiuttimien asentamista seinälle. • Samsung ei vastaa tuotteelle aiheutuvista vahingoista, jotka johtuvat tuotteen väärästä asennuksesta. • Älä asenna kaiuttimia sivuttain tai ylösalaisin. FIN - 33...
Seite 347 • Malli Q7**B ei tue tätä toimintoa. Kun päivitys on saatavilla, voit päivittää Soundbarin liittämällä sen SERVICE-porttiin USB-muistitikun, joka sisältää laiteohjelmistopäivityksen. 1. Siirry Samsungin sivustoon (www.samsung.com) → etsi mallin nimi asiakastuen valikosta. • Lisätietoja päivittämisestä on kohdassa Päivitysopas. 2. Lataa päivitystiedosto (USB-tyyppi).
Seite 348 Säädä äänenvoimakkuutta. • Kun mikä tahansa ulkoinen laite on yhdistettynä (digiboksi, Bluetooth- laite, mobiililaite jne.), säädä ulkoisen laitteen äänenvoimakkuutta. • Valitse television äänilähdöksi Soundbar. (Samsung-televisiossa voit ) → Valikko → Asetukset ( ) → Kaikki tehdä sen valitsemalla Koti ( ) →...
Seite 349 Sammuta ensin televisio • HDMI-CEC ei ehkä ole käytössä televisiossa. Ota se käyttöön television AVA-toiminto (koskee vain tiettyjä malleja) ei ole käytettävissä valikossa. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( seuraavissa tapauksissa. → Valikko → Asetukset ( ) →...
Seite 350 13 LISENSSI 14 AVOIMEN KOODIN LISENSSITIEDOTE Jos haluat lähettää avoimiin lähdekoodeihin liittyviä kyselyjä tai pyyntöjä, ota yhteyttä Samsung Open Sourceen (http://opensource.samsung.com). Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured 15 PALVELUA KOSKEVIA under license from Dolby Laboratories.
Seite 351 16 TEKNISET TIEDOT JA OPAS Tekniset tiedot Soundbar-päälaite HW-Q930B / HW-Q935B Mallinimi Paino 5,4 kg Mitat (L x K x S) 1110,7 x 60,4 x 120,0 mm Käyttölämpötila-alue +5°C...+35°C Käyttökosteusalue 10–75 % VAHVISTIN Nimellinen lähtöteho (30 W x 3) + (20 W x 6) + (10 W x 3) Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS /...
Seite 352 SRD-lähettimen enimmäisteho 25 mW alueella 5,775–5,875 GHz HUOMAUTUS • Samsung Electronics Co., Ltd pidättää itsellään oikeudet muuttaa teknisiä tietoja ilman ennakkoilmoitusta. • Paino ja mitat ovat likimääräisiä. Varoitus: Soundbar-laite käynnistyy uudelleen automaattisesti, kun Wi-Fi-toiminto otetaan käyttöön tai poistetaan käytöstä. Valmiustilan kokonaisvirrankulutus (W)
Seite 353 • Samsung vakuuttaa, että tämä radiolaitteisto täyttää direktiivin 2014/53/EU määräykset ja Yhdistyneen kuningaskunnan asianmukaiset lakisääteiset vaatimukset. Vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan osoitteessa http://www.samsung.com. Siirry Tuki-kohtaan ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa ja Yhdistyneessä kuningaskunnassa. Laitteen 5 GHz:n WLAN (Wi-Fi tai SRD) -toimintoa saa käyttää ainoastaan sisätiloissa.
Seite 354 COMPLÈTEMENT LA FICHE LARGE DE LA PRISE DANS LA FENTE Reportez-vous au tableau ci-dessous pour une explication des symboles CORRESPONDANTE. pouvant figurer sur votre produit Samsung. • Cet appareil doit toujours être branché sur une prise CA disposant d'une mise à la terre de protection.
Seite 355 PRÉCAUTIONS 1. Vérifiez que l’alimentation électrique CA de votre logement respecte les conditions en matière d’alimentation répertoriées sur l’étiquette d’identification située sur la partie inférieure de votre produit. Installez le produit horizontalement, sur un support adéquat (meuble), en laissant suffisamment d'espace autour pour garantir une bonne ventilation (7 à...
Seite 356 ‒ Mode Surround speaker (HW-Q930B, HW-Q935B uniquement) ........
Seite 357 Installation de la Soundbar devant le téléviseur Composant..........................33 Mise à...
Seite 358 Soundbar) • Pour acheter des câbles en option ou des composants supplémentaires, contactez un Centre de service Samsung ou le Service client de Samsung. • Pour plus d'informations au sujet de la fixation murale ou du pied en caoutchouc, consultez les pages 32 à 34.
Seite 359 02 VUE D'ENSEMBLE DU PRODUIT Panneau supérieur de la Soundbar HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B Touche (Multi-fonction) (modèles Q9**B / Q8**B) (Multi-fonction) pour allumer la Soundbar. • En mode veille, appuyez sur la touche (Multi-fonction) pour changer la source d'entrée.
Seite 360 Panneau inférieur de la Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Branchez le cordon d'alimentation de la Soundbar. (Voir page 14) SERVICE Connectez un appareil de stockage USB pour mettre à...
Seite 361 03 UTILISATION DE LA TÉLÉCOMMANDE DE LA SOUNDBAR Insertion des piles avant l'utilisation de la télécommande (2 piles AAA) Faites glisser le capot arrière dans le sens de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AAA (1,5 V) en respectant l'orientation de leur polarité. Remettez le couvercle en position en le faisant glisser. Comment utiliser la télécommande Active ou désactive la Soundbar.
Seite 362 Ce bouton permet de définir la fonction audio : Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Il est possible de régler l'élément souhaité à l'aide des touches Haut/Bas. Réglages audio • Les fonctions Spacefit sound et AVA ne sont pas prises en charge par le modèle Q7**B. •...
Seite 363 16 Haut ID SET (Réglages audio) Égaliseur 7 bandes page 10 Spécifications de sortie pour les différents modes d'effets sonores <HW-Q930B / HW-Q935B> Sortie Effet Entrée Avec caisson de basse et enceintes surround 2.0 canaux 2.1 canaux 5.1 canaux 5.1 / 7.1 canaux (DTS)
Seite 364 <HW-Q800B / HW-Q810B> Sortie Effet Entrée Avec caisson de basse et enceintes Avec le subwoofer uniquement surround 2.0 canaux 2.1 canaux 2.1 canaux 5.1 canaux 5.1 canaux 5.1 / 7.1 canaux (DTS) Standard 7.1 canaux 5.1 canaux 7.1 canaux Dolby Atmos®, DTS:X 5.1.2 canaux 7.1.4 canaux 2.0 canaux...
Seite 365 • Réglez les enceintes du téléviseur sur Enceinte externe pour utiliser cette fonction. • Fabricants prenant en charge cette fonction : Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Éteignez la Soundbar. 2. Poussez vers le haut la touche WOOFER pendant 5 secondes.
Seite 366 04 CONNEXION DE LA SOUNDBAR Connexion de l'alimentation et des unités Utilisez le cordon d'alimentation pour brancher le caisson de basse, les enceintes surround et la Soundbar à une prise électrique, dans l'ordre suivant : • Pour plus d’informations sur l’alimentation électrique requise et la consommation d’énergie, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Arrière de l'unité...
Seite 367 150° Enceinte surround G Enceinte surround D Mode Surround speaker (HW-Q930B, HW-Q935B uniquement) Un son surround optimal peut être émis en fonction de la position de l'enceinte arrière. Reportez-vous à l'illustration ci-dessous pour savoir comment positionner les enceintes. Pour activer ce mode, sélectionnez le mode Surround Speaker à l'aide de la télécommande de la Soundbar.
Seite 368 Connexion manuelle du caisson de basse ou des enceintes surround Avant de réaliser la procédure de connexion manuelle du subwoofer décrite ci-dessous : • Assurez-vous que les cordons d'alimentation de la Soundbar, et du caisson de basse ou des enceintes surround sont correctement branchés. •...
Seite 369 Rétablissez la connexion. Consultez les instructions relatives Échec de la connexion à la connexion manuelle à la page 16. Rouge Subwoofer Rouge et bleu Consultez les coordonnées du Centre de service Samsung Clignote Dysfonctionnement Enceintes surround fournies dans ce manuel. (modèles applicables uniquement)
Seite 370 • Pour une connexion avec eARC, la fonction eARC doit être activée dans le menu du téléviseur. Consultez le manuel utilisateur du téléviseur pour plus de détails concernant ce réglage. (p. ex. sur une TV Samsung : Accueil ( ) → Menu → Paramètres ( ) →...
Seite 371 Connexion à l'aide d'un câble optique Liste de vérifications préalables à la connexion • Lorsqu'un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité. • Lorsque vous utilisez un câble optique et que les bornes sont dotées d’un cache, veillez à retirer les caches. Bas de la Soundbar Câble optique (non fourni) DIGITAL AUDIO IN...
Seite 372 4. Vous pouvez à présent profiter du son de la TV Samsung à partir de la Soundbar. • Une fois que vous avez connecté votre Soundbar à votre TV Samsung pour la première fois, utilisez le mode « BT READY » pour vous reconnecter.
Seite 373 Quelle est la différence entre les modes BT READY et BT PAIRING ? • BT READY : Dans ce mode, vous pouvez reconnecter n'importe quel téléviseur Samsung TV ou appareil mobile qui a déjà été connecté par le passé. • BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar.
Seite 374 ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Sortie son → Soundbar Q***B (Wi-Fi) Accueil ( REMARQUE La connexion Dolby Atmos en Wi-Fi est disponible sur certaines TV Samsung et certains modèles de Soundbar. FRA - 22...
Seite 375 Utilisation de la fonction Q-Symphony Avec la fonction Q-Symphony, la Soundbar se synchronise avec une TV Samsung pour diffuser le son via deux périphériques pour un effet surround optimal. Quand la Soundbar est connectée, le menu « TV+Soundbar » apparaît dans le menu Sortie son du téléviseur. Sélectionnez le menu correspondant.
Seite 376 • Cette méthode est disponible dans tous les modes audio. Méthode 2. Connexion via un téléviseur Pour activer cette fonction, activez le mode Son adaptatif+ via le menu de votre TV Samsung. ) → Menu → Paramètres ( ) → Tous les paramètres ( ) →...
Seite 377 Ouvrez les options de sortie audio dans le menu des paramètres de votre lecteur BD ou autre appareil et assurez-vous que « Pas d'encodage » est sélectionné pour le flux binaire. Par exemple, sur un lecteur BD Samsung, allez dans Home Menu → Sound → Digital Output, puis sélectionnez Bitstream (non traité).
Seite 378 Méthode 2. Connexion à l'aide d'un câble optique Dessus de la Soundbar <Q7**B> D.IN Dessus de la Soundbar <Q9**B / Q8**B> Lecteur BD / DVD / décodeur / console de jeu D.IN DIGITAL AUDIO IN (OPTICAL) Câble optique OPTICAL OUT (non fourni) Bas de la Soundbar 1.
Seite 379 Quelle est la différence entre les modes BT READY et BT PAIRING ? • BT READY : Dans ce mode, vous pouvez reconnecter n'importe quel téléviseur Samsung TV ou appareil mobile qui a déjà été connecté par le passé. • BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar.
Seite 380 Remarques concernant la connexion Bluetooth • Placez un nouvel appareil à une distance inférieure à 1 m de la Soundbar pour établir la connexion par le biais de la communication Bluetooth. • Si un code d'identification personnel vous est demandé lors de la connexion d'un nouvel appareil Bluetooth, saisissez <0000>. •...
Seite 381 Méthode 2. Connexion via Wi-Fi (Réseau sans fil) Pour connecter une Soundbar à un appareil mobile via un réseau sans fil (Wi-Fi), il est nécessaire de disposer de l'application SmartThings. Connexion initiale 1. Installez et lancez l'application SmartThings sur votre appareil mobile (smartphone ou tablette). 2.
Seite 382 Appuyez sur la Soundbar avec votre appareil mobile pour lire le son du contenu de l'appareil mobile via la Soundbar. • Il se peut que cette fonction ne soit pas prise en charge, selon l'appareil mobile. • Cette fonction est uniquement compatible avec les appareils mobiles Samsung sous Android 8.1 ou supérieur. Application SmartThings...
Seite 383 • Cette Soundbar Samsung prend en charge AirPlay 2 et nécessite iOS 11.4 ou version ultérieure. Avec AirPlay 2, vous pouvez écouter de la musique, des podcasts et d'autres contenus audio en streaming sur vos appareils Apple via la Soundbar Samsung.
Seite 384 09 INSTALLATION DE LA 2. Alignez la ligne centrale du guide de fixation murale avec le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis FIXATION MURALE fixez le guide de fixation murale au mur avec du ruban adhésif. •...
Seite 385 Vous pouvez acheter des supports séparément afin de fixer les enceintes surround au mur. Ces supports muraux ne sont pas vendus par Samsung Electronics. Remarques concernant la fixation murale des enceintes surround Placez la Soundbar sur un socle de téléviseur.
Seite 386 • L'illustration ci-dessus diffère selon le modèle utilisé. Il est possible qu'à l'avenir, Samsung propose des mises à jour du • Cette fonction n'est pas prise en charge par le modèle Q7**B. micrologiciel du système de la Soundbar.
Seite 387 • Si un appareil externe (STB, appareil Bluetooth, appareil mobile, etc.) est connecté, réglez le volume de l'appareil externe. • Sélectionnez la Soundbar comme sortie du son du téléviseur. (TV Samsung : Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres (...
Seite 388 • Il est possible que HDMI-CEC ne soit pas activé sur le téléviseur. désactivation de la synchronisation de l'alimentation du téléviseur et Activez CEC sur le menu TV. (TV Samsung : Accueil ( ) → Menu → de la Soundbar. Commencez par éteindre le téléviseur.
Seite 389 13 LICENCE 14 AVIS CONCERNANT LES LICENCES LIBRES Pour toute demande ou question liée aux logiciels libres, contactez Samsung Open Source (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured 15 REMARQUES IMPORTANTES under license from Dolby Laboratories.
Seite 390 16 CARACTÉRISTIQUES TECHNIQUES ET GUIDE Caractéristiques techniques Unité principale Soundbar Nom du modèle HW-Q930B / HW-Q935B 5,4 kg Poids 1110,7 x 60,4 x 120,0 mm Dimensions (L x H x P) Plage de température de fonctionnement +5 °C à +35 °C Plage d’humidité...
Seite 391 Puissance de transmission SRD max. REMARQUE • Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques techniques sans préavis. • Le poids et les dimensions sont donnés à titre approximatif. Précaution : La Soundbar redémarre automatiquement si vous activez/désactivez le Wi-Fi.
Seite 392 • Par la présente, Samsung déclare que cet équipement radio est conforme à la directive 2014/53/UE et répond à toutes les exigences réglementaires du Royaume-Uni. Le texte complet de la déclaration de conformité est accessible à l’adresse : http://www.samsung.com accédez à Assistance, puis saisissez le nom du modèle.
Seite 393 ΑΚΡΟΔΕΚΤΗ ΤΟΥ ΒΥΣΜΑΤΟΣ ΣΤΗΝ ΠΛΑΤΙΑ ΥΠΟΔΟΧΗ. ΣΕΡΒΙΣ. • Αυτή η συσκευή θα πρέπει να συνδέεται πάντα σε πρίζα εναλλασσόμενου ρεύματος Για την επεξήγηση των συμβόλων που μπορεί να συναντήσετε στο προϊόν Samsung, που διαθέτει γείωση προστασίας. ανατρέξτε στον πίνακα παρακάτω.
Seite 394 ΜΈΤΡΑ ΠΡΟΣΤΑΣΊΑΣ 1. Βεβαιωθείτε ότι το ρεύμα AC στο σπίτι σας συμμορφώνεται με τις απαιτήσεις τροφοδοσίας που αναφέρονται στην ετικέτα αναγνώρισης που βρίσκεται στην κάτω πλευρά του προϊόντος. Τοποθετήστε το προϊόν σε οριζόντια θέση, σε μια κατάλληλη βάση (έπιπλο), αφήνοντας αρκετό ελεύθερο χώρο τριγύρω για εξαερισμό...
Seite 395 ‒ Όνομα ηχείου surround (μόνοHW-Q930B, HW-Q935B)........
Seite 396 Εγκατάσταση Soundbar μπροστά από την τηλεόραση Εξάρτημα ............................... 33 Ενημέρωση...
Seite 397 κύριας μονάδας του Soundbar) • Για αγορά πρόσθετων εξαρτημάτων ή προαιρετικών καλωδίων, επικοινωνήστε με το Κέντρο σέρβις ή με το Τμήμα εξυπηρέτησης πελατών της Samsung. • Για περισσότερες πληροφορίες σχετικά με την επιτοίχια στήριξη ή το λαστιχένιο επίθεμα, ανατρέξτε στις σελίδες 32~34.
Seite 398 02 ΕΠΙΣΚΌΠΗΣΗ ΠΡΟΪΌΝΤΟΣ Επάνω πλαίσιο του Soundbar HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B Κουμπί (Πολλαπλών λειτουργιών) (μοντέλα Q9**B / Q8**B) • Στην κατάσταση αναμονής, πατήστε το κουμπί (Πολλαπλών λειτουργιών) για να ενεργοποιήσετε το Soundbar. • Πατήστε το κουμπί (Πολλαπλών λειτουργιών) για να αλλάξετε την πηγή εισόδου.
Seite 399 Κάτω πλαίσιο του Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Συνδέστε το καλώδιο ρεύματος AC του Soundbar. (Ανατρέξτε στη σελίδα 14) SERVICE Συνδέστε...
Seite 400 03 ΧΡΉΣΗ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΊΟΥ ΤΟΥ SOUNDBAR Τοποθέτηση των μπαταριών πριν από τη χρήση του τηλεχειριστηρίου (2 μπαταρίες AAA) Σύρετε το πίσω κάλυμμα προς την κατεύθυνση του βέλους μέχρι να το αφαιρέσετε πλήρως. Τοποθετήστε 2 μπαταρίες AAA (1,5 V) φροντίζοντας για το σωστό προσανατολισμό των πόλων τους. Σύρετε το κάλυμμα της μπαταρίας ώστε να μπει ξανά στη θέση του. Τρόπος...
Seite 401 Πατώντας το κουμπί, μπορείτε να ρυθμίσετε τη λειτουργία ήχου όπως Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Μπορείτε να ρυθμίσετε το επιθυμητό στοιχείο χρησιμοποιώντας τα κουμπιά Επάνω/Κάτω. Έλεγχος ήχου • Οι λειτουργίες Spacefit sound και AVA δεν υποστηρίζονται από το Q7**B μοντέλο. •...
Seite 402 τηλεόρασης (αναμονή) Επάνω ID SET σελίδα 16 (Έλεγχος ήχου) Ισοσταθμιστής 7 ζωνών σελίδα 10 Προδιαγραφές εξόδου για τις διάφορες λειτουργίες εφέ ήχου <HW-Q930B / HW-Q935B> Έξοδος Εφέ Είσοδος Με Subwoofer και ηχείο surround 2.0 κανάλια 2.1 κανάλια 5.1 κανάλια 5.1 κανάλια / 7.1 κανάλια (DTS) Standard 7.1 κανάλια...
Seite 403 <HW-Q800B / HW-Q810B> Έξοδος Εφέ Είσοδος Μόνο με subwoofer Με Subwoofer και ηχείο surround 2.0 κανάλια 2.1 κανάλια 2.1 κανάλια 5.1 κανάλια 5.1 κανάλια 5.1 κανάλια / 7.1 κανάλια (DTS) Standard 7.1 κανάλια 5.1 κανάλια 7.1 κανάλια Dolby Atmos®, DTS:X 5.1.2 κανάλια...
Seite 404 • Ρυθμίστε το ηχείο της τηλεόρασης σε Εξωτερικό ηχείο για να χρησιμοποιήσετε αυτήν τη λειτουργία. • Κατασκευαστές που υποστηρίζουν αυτήν τη λειτουργία: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Απενεργοποιήστε το Soundbar. 2. Πατήστε παρατεταμένα το κουμπί WOOFER για 5 δευτερόλεπτα.
Seite 405 04 ΣΎΝΔΕΣΗ ΤΟΥ SOUNDBAR Σύνδεση τροφοδοσίας και μονάδων Χρησιμοποιήστε το καλώδιο τροφοδοσίας για να συνδέσετε το Subwoofer, τα ηχεία surround και το Soundbar σε μια πρίζα με την εξής σειρά: • Για περισσότερες πληροφορίες σχετικά με το απαιτούμενο ρεύμα και την κατανάλωση ενέργειας, ανατρέξτε στην ετικέτα που βρίσκεται πάνω στο προϊόν. (Ετικέτα: Πίσω τμήμα της...
Seite 406 Αριστερό ηχείο surround Δεξί ηχείο surround Όνομα ηχείου surround (μόνοHW-Q930B, HW-Q935B) Ένας βέλτιστος ήχος surround μπορεί να παραχθεί ανάλογα με τη θέση του πίσω ηχείου. Δείτε την παρακάτω εικόνα για τη θέση των ηχείων. Για να ενεργοποιήσετε αυτήν τη λειτουργία, ενεργοποιήστε τη λειτουργία Surround Speaker χρησιμοποιώντας το τηλεχειριστήριο του Soundbar.
Seite 407 Μη αυτόματη σύνδεση του Subwoofer ή των ηχείων surround Πριν από τη μη αυτόματη σύνδεση, ακολουθήστε την εξής διαδικασία: • Ελέγξτε αν τα καλώδια τροφοδοσίας του Soundbar και του Subwoofer ή των ηχείων surround είναι συνδεδεμένα σωστά. • Βεβαιωθείτε ότι το Soundbar είναι απενεργοποιημένο. 1.
Seite 408 Ανατρέξτε στα στοιχεία επικοινωνίας για το Κέντρο σέρβις της Αναβοσβήνει Δυσλειτουργία Surround ηχείο Samsung στο παρόν εγχειρίδιο. (μόνο για μοντέλα) Κόκκινη και μπλε ΣΗΜΕΙΩΣΗ • Εάν η κύρια μονάδα απενεργοποιηθεί, το ασύρματο subwoofer θα τεθεί σε λειτουργία αναμονής και η φωτεινή ένδειξη LED STANDBY στο πίσω μέρος του subwoofer θα ανάψει με...
Seite 409 • Για σύνδεση με eARC, η λειτουργία eARC πρέπει να έχει οριστεί ως Ενεργή στο μενού της τηλεόρασης. Ανατρέξτε στο εγχειρίδιο χρήστη της τηλεόρασης για λεπτομέρειες σχετικά με τη ρύθμιση. (π.χ. Samsung TV: Αρχική σελίδα ( ) → Μενού → Ρυθμίσεις ( ) →...
Seite 410 Σύνδεση με καλώδιο οπτικών ινών Λίστα ελέγχου πριν από τη σύνδεση • Όταν είναι συνδεδεμένο το καλώδιο HDMI και ταυτόχρονα το καλώδιο οπτικών ινών, το σήμα HDMI λαμβάνεται πρώτο. • Όταν χρησιμοποιείτε καλώδιο οπτικών ινών και οι ακροδέκτες έχουν καλύμματα, φροντίστε να αφαιρέσετε τα καλύμματα αυτά. Καλώδιο...
Seite 411 3. Επιλέξτε “Soundbar Q***B” από τη λίστα που εμφανίζεται στην οθόνη της τηλεόρασης. Το διαθέσιμο Soundbar υποδεικνύεται με την ένδειξη ”Need Pairing” ή ”Paired” στη λίστα συσκευών Bluetooth της τηλεόρασης. Για να συνδέσετε την τηλεόραση Samsung με το Soundbar, επιλέξτε το μήνυμα και κατόπιν πραγματοποιήστε τη σύνδεση.
Seite 412 Ποια είναι η διαφορά μεταξύ των λειτουργιών BT READY και BT PAIRING; • BT READY: Σε αυτήν τη λειτουργία, μπορείτε να κάνετε επανασύνδεση οποιασδήποτε τηλεόρασης Samsung ή φορητής συσκευής που έχει συνδεθεί παλαιότερα. • BT PAIRING: Σε αυτήν τη λειτουργία μπορείτε να συνδέσετε μια νέα συσκευή με το Soundbar.
Seite 413 ) → Μενού → Ρυθμίσεις ( ) → Όλες οι ρυθμίσεις ( ) → Ήχος → Έξοδος ήχου → Soundbar Q***B (Wi-Fi) ΣΗΜΕΙΩΣΗ Η σύνδεση Wi-Fi Dolby Atmos είναι διαθέσιμη σε ορισμένες τηλεοράσεις Samsung και μοντέλα Soundbar. GRE - 22...
Seite 414 Χρήση της λειτουργίας Q-Symphony Για τη λειτουργία Q-Symphony, πραγματοποιείται συγχρονισμός του Soundbar με μια τηλεόραση Samsung, ώστε να παράγεται ήχος από δύο συσκευές για βέλτιστο εφέ surround. Όταν το Soundbar είναι συνδεδεμένο, το μενού, “TV+Soundbar” εμφανίζεται στο μενού Έξοδος ήχου της τηλεόρασης. Επιλέξτε το αντίστοιχο μενού.
Seite 415 • Αυτή η δυνατότητα είναι διαθέσιμη σε όλες τις λειτουργίες ήχου. Μέθοδος 2. Σύνδεση μέσω τηλεόρασης Για να ενεργοποιήσετε αυτήν τη λειτουργία, ενεργοποιήστε τη λειτουργία Προσαρμόσιμος ήχος+ στο μενού της Samsung TV. (Αρχική σελίδα ( ) → Μενού → Ρυθμίσεις ( ) →...
Seite 416 Ανοίξτε τις επιλογές εξόδου ήχου στο μενού ρυθμίσεων της συσκευής αναπαραγωγής BD ή άλλης συσκευής και βεβαιωθείτε ότι έχει οριστεί η επιλογή «Χωρίς κωδικοποίηση» για την επιλογή Bitstream. Για παράδειγμα, σε συσκευή αναπαραγωγής BD της Samsung, επιλέξτε διαδοχικά Μενού αρχικής οθόνης → Ήχος → Ψηφιακή έξοδος και στη...
Seite 417 Μέθοδος 2. Σύνδεση με καλώδιο οπτικών ινών Επάνω μέρος του Soundbar <Q7**B> D.IN Επάνω μέρος του Soundbar Συσκευή αναπαραγωγής BD / DVD / <Q9**B / Q8**B> Δέκτης δορυφορικής τηλεόρασης / Κονσόλα παιχνιδιών D.IN DIGITAL AUDIO IN (OPTICAL) Καλώδιο οπτικών ινών OPTICAL OUT (δεν...
Seite 418 Ποια είναι η διαφορά μεταξύ των λειτουργιών BT READY και BT PAIRING; • BT READY: Σε αυτήν τη λειτουργία, μπορείτε να κάνετε επανασύνδεση οποιασδήποτε τηλεόρασης Samsung ή φορητής συσκευής που έχει συνδεθεί παλαιότερα. • BT PAIRING : Σε αυτήν τη λειτουργία μπορείτε να συνδέσετε μια νέα συσκευή με το Soundbar.
Seite 419 Σημειώσεις σχετικά με τη σύνδεση Bluetooth • Για σύνδεση μέσω επικοινωνίας Bluetooth, τοποθετήστε τη νέα συσκευή εντός απόστασης 1 m. • Εάν σας ζητηθεί κωδικός PIN κατά τη σύνδεση μιας συσκευής Bluetooth, καταχωρίστε <0000>. • Το Soundbar απενεργοποιείται αυτόματα όταν παραμένει σε κατάσταση «Έτοιμο» για 18 λεπτά. •...
Seite 420 Μέθοδος 2. Σύνδεση μέσω Wi-Fi (Ασύρματο δίκτυο) Για να συνδέσετε ένα Soundbar με μια φορητή συσκευή μέσω ασύρματου δικτύου (Wi-Fi), απαιτείται η εφαρμογή SmartThings. Αρχική σύνδεση 1. Εγκαταστήστε και ανοίξτε την εφαρμογή SmartThings από την κινητή συσκευή σας (smartphone ή tablet). 2.
Seite 421 Πατήστε το Soundbar με τη φορητή σας συσκευή για να αναπαραγάγετε τον ήχο του περιεχομένου της φορητής σας συσκευής μέσα από το Soundbar. • Αυτή η λειτουργία μπορεί να μην υποστηρίζεται, ανάλογα με τη φορητή συσκευή. • Αυτή η λειτουργία είναι συμβατή μόνο με τις φορητές συσκευές Samsung με λειτουργικό σύστημα Android 8.1 ή νεότερες εκδόσεις. Εφαρμογή SmartThings Επάνω...
Seite 422 • Το συγκεκριμένο Samsung Soundbar υποστηρίζει AirPlay 2 και απαιτεί iOS 11.4 ή νεότερες εκδόσεις. Με το AirPlay 2 μπορείτε να αναπαράγετε μουσική, podcasts και άλλους ήχους από τις συσκευές Apple στο Samsung Soundbar. • Βεβαιωθείτε ότι το Soundbar είναι ενεργοποιημένο και συνδεδεμένο στο ίδιο δίκτυο Wi-Fi με τη συσκευή Apple.
Seite 423 09 ΕΓΚΑΤΆΣΤΑΣΗ ΤΟΥ ΕΠΙΤΟΊΧΙΟΥ 2. Ευθυγραμμίστε την Κεντρική γραμμή του οδηγού επιτοίχιας στήριξης με το κέντρο της τηλεόρασης (εάν πρόκειται να στερεώσετε το Soundbar κάτω από την ΣΤΗΡΊΓΜΑΤΟΣ τηλεόραση) και, στη συνέχεια, στερεώστε τον Οδηγό επιτοίχιας στήριξης στον τοίχο με αυτοκόλλητη ταινία. •...
Seite 424 τοίχο πριν εγκαταστήσετε τα στηρίγματα επιτοίχιας τοποθέτησης και τα ηχεία στον τοίχο. • Η Samsung δεν φέρει ευθύνη για τυχόν ζημιά που θα προκληθεί στο προϊόν λόγω ακατάλληλης τοποθέτησής του. • Φροντίστε να μην τοποθετείτε τα ηχεία πλάγια ή ανάποδα.
Seite 425 • Η εικόνα παραπάνω ενδέχεται να διαφέρει ανάλογα με το αντίστοιχο μοντέλο. • Η λειτουργία αυτή δεν υποστηρίζεται μόνο από Q7**B το μοντέλο. Στο μέλλον η Samsung ενδέχεται να εκδώσει ενημερώσεις για το υλικολογισμικό του συστήματος του Soundbar. Όταν μια ενημέρωση είναι διαθέσιμη, μπορείτε να ενημερώσετε το Soundbar συνδέοντας...
Seite 426 • Εάν είναι συνδεδεμένη κάποια εξωτερική συσκευή (STB, συσκευή Bluetooth, φορητή συσκευή κ.λπ.), ρυθμίστε την ένταση ήχου της εξωτερικής συσκευής. • Για έξοδο ήχου από τηλεόραση, επιλέξτε το Soundbar. (Σε τηλεόραση Samsung: Αρχική σελίδα ( ) → Μενού → Ρυθμίσεις ( ) →...
Seite 427 • Η συσκευή σας δεν μπορεί να κάνει αναπαραγωγή του σήματος εισόδου. Αλλάξτε Στη συνέχεια δεν ακούγεται ήχος από την τηλεόραση. την έξοδο ήχου της τηλεόρασης σε PCM ή Dolby Digital. (Για τηλεόραση Samsung: Αρχική σελίδα ( ) → Μενού → Ρυθμίσεις ( ) →...
Seite 428 Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Για να στείλετε ερωτήματα και αιτήματα που αφορούν λογισμικό ανοιχτού κώδικα, Laboratories Licensing Corporation. Manufactured under license from Dolby επικοινωνήστε με το Samsung Open Source (http://opensource.samsung.com) Laboratories. Confidential unpublished works. Copyright © 2012-2021 Dolby 15 ΣΗΜΑΝΤΙΚΈΣ ΣΗΜΕΙΏΣΕΙΣ...
Seite 429 16 ΠΡΟΔΙΑΓΡΑΦΈΣ ΚΑΙ ΟΔΗΓΌΣ Προδιαγραφές Κύρια μονάδα του Soundbar Όνομα μοντέλου HW-Q930B / HW-Q935B Βάρος 5,4 kg Διαστάσεις (Π x Υ x Β) 1110,7 x 60,4 x 120,0 mm Εύρος θερμοκρασίας λειτουργίας +5°C έως +35°C Εύρος υγρασίας λειτουργίας 10 % ~ 75 % ΕΝΙΣΧΥΤΗΣ...
Seite 430 25 mW στα 5,775 GHz – 5,875 GHz ΣΗΜΕΙΩΣΗ • Η Samsung Electronics Co., Ltd διατηρεί το δικαίωμα αλλαγής των προδιαγραφών χωρίς ειδοποίηση. • Το βάρος και οι διαστάσεις εμφανίζονται κατά προσέγγιση. Προσοχή: Το Soundbar θα κάνει αυτόματα επανεκκίνηση, αν ενεργοποιήσετε/απενεργοποιήσετε το Wi-Fi.
Seite 431 • Με την παρούσα, η Samsung δηλώνει ότι αυτός ο εξοπλισμός ραδιοσυχνοτήτων συμμορφώνεται με την Οδηγία 2014/53/ΕΕ και τις σχετικές νομικές απαιτήσεις του Ηνωμένου Βασιλείου. Το πλήρες κείμενο της δήλωσης συμμόρφωσης είναι διαθέσιμο στην παρακάτω διεύθυνση internet: http://www.samsung.com. Μεταβείτε στην Υποστήριξη και εισαγάγετε το όνομα του μοντέλου.
Seite 432 A KÉSZÜLÉK BELSEJÉBEN NINCSENEK FELHASZNÁLÓ ÁLTAL KEZELENDŐ • AZ ÁRAMÜTÉS MEGELŐZÉSE ÉRDEKÉBEN A DUGÓT TELJESEN NYOMJA ALKATRÉSZEK. A SZERVIZELÉST BÍZZA KÉPZETT SZAKEMBERRE. BE AZ ALJZATBA. Az alábbi táblázat a Samsung terméken található szimbólumok • A készüléknek mindig védőföldeléssel kell csatlakoznia a váltakozó magyarázatát tartalmazza. feszültségű aljzathoz.
Seite 433 ÓVINTÉZKEDÉSEK 1. Győződjön meg róla, hogy az otthonában levő váltakozó áramú tápforrás megfelel a készülék alján található azonosító címkén feltüntetett energiakövetelményeknek. A készüléket vízszintesen helyezze el egy megfelelő alapon (bútoron), és hagyjon körülötte elegendő szabad teret (7-10 cm-t) a szellőzéshez. Ügyeljen rá, hogy a szellőzőnyílások ne legyenek lefedve.
Seite 434 ‒ Térhatású hangszóró mód (csak HW-Q930B, HW-Q935B)........
Seite 435 A Soundbar telepítése a TV elé Komponens ..........................33 Szoftverfrissítés Automata frissítés .
Seite 436 • Az áramellátással és energiafelhasználással kapcsolatos további információkért olvassa el a terméken található címkét. (Címke: a Soundbar központi főegységének hátulja) • A kiegészítő komponensek vagy opcionális kábelek vásárlásához vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal. • A fali konzolról vagy a gumilábról bővebben a 32~34 oldalakon olvashat.
Seite 437 02 A TERMÉK ÁTTEKINTÉSE A Soundbar felső panelje HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B (Több funkció) gomb (Q9**B / Q8**B modell) (Több funkció) gombot. • A Soundbar bekapcsolásához készenléti üzemmódban nyomja meg a (Több funkció) gombot. • A bemeneti jelforrás módosításához nyomja meg a (Bekapcsolás) gomb (Q7**B modell)
Seite 438 A Soundbar alsó panelje DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Csatlakoztassa a Soundbar váltakozó áramú tápkábelét. (Lásd 14. oldal.) SERVICE USB-tárolóeszköz csatlakoztatásához a termék szoftverének frissítése érdekében.
Seite 439 03 A SOUNDBAR TÁVIRÁNYÍTÓ HASZNÁLATA Az elemek behelyezése a távirányító használata előtt (2 db AAA elem) Tolja a hátsó fedelet a nyíl irányába, amíg teljesen el nem távolítható. Helyezzen be 2 AAA elemet (1,5 V) úgy, hogy azok polaritása megfelelő legyen. Csúsztassa vissza az elemek fedelét. A Távvezérlő...
Seite 440 A gomb megnyomásával beállíthatja az audiofunkciót, úgymint a Spacefit sound, az AVA, a Voice enhance mode, a Night mode, a Sync, a Surround speaker mode és a Virtual funkciót. A kívánt elem az Fel/Le gombokkal állítható be. Hangvezérlés • A Spacefit sound és az AVA funkciót a Q7**B modell nem támogatja. •...
Seite 441 TV távirányító vezérlés Be/Ki (Készenlét) oldal: 13 ID SET oldal: 16 7 sávos ekvalizer oldal: 10 (Hangvezérlés) A különféle hangeffektusmódok kimeneti műszaki adatai <HW-Q930B / HW-Q935B> Kimenet Effektus Bemenet Mélysugárzóval és térhatású hangszóróval 2.0 cs 2.1 cs 5.1 cs 5.1 cs/7.1 cs (DTS) Standard 7.1 cs...
Seite 442 <HW-Q800B / HW-Q810B> Kimenet Effektus Bemenet Mélysugárzóval és térhatású Csak Mélysugárzóval hangszóróval 2.0 cs 2.1 cs 2.1 cs 5.1 cs 5.1 cs 5.1 cs/7.1 cs (DTS) Standard 7.1 cs 5.1 cs 7.1 cs Dolby Atmos®, DTS:X 5.1.2 cs 7.1.4 cs 2.0 cs 5.1.2 cs 7.1.4 cs...
Seite 443 • A funkció használatához állítsa a TV hangszóróját External Speaker lehetőségre. • A következő gyártók készülékei támogatják ezt a funkciót: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Kapcsolja ki a Soundbart. 2. Nyomja felfelé a WOOFER gombot, és tartsa 5 másodpercig.
Seite 444 04 A SOUNDBAR CSATLAKOZTATÁSA Az áramellátás és az egységek csatlakoztatása Csatlakoztassa elektromos dugaszaljzatba a mélysugárzót, a térhatású hangszórókat és a Soundbart a tápkábel segítségével a következő sorrendben: • A szükséges áramellátással és energiafelhasználással kapcsolatos további információkért olvassa el a terméken található címkét. (Címke: a Soundbar központi főegységének hátulja) 1.
Seite 445 B térhatású hangszóró Térhatású Hangszóró J Térhatású hangszóró mód (csak HW-Q930B, HW-Q935B) Az optimális térhatású hangzás elérhetősége függ a hátsó hangszóró helyétől. A hangszóró elhelyezését illetően lásd az alábbi ábrát. A mód aktiválásához válassza ki a Surround Speaker módot a Soundbar távirányítójával.
Seite 446 A mélysugárzó és a térhatású hangszórók manuális csatlakoztatása Az alábbi manuális csatlakoztatási eljárás elvégzése előtt: • Ellenőrizze, hogy megfelelően csatlakozik-e a Soundbar és a mélysugárzó vagy térhatású hangszórók tápkábele. • Ellenőrizze hogy a Soundbar ki van-e kapcsolva. 1. Kapcsolja ki a Soundbar fő egységet. 2.
Seite 447 (adott modellek esetén) Csatlakozzon újra. Lásd a 16. oldalon a manuális A kapcsolat megszakadt csatlakoztatásról szóló utasításokat. Piros Mélysugárzó Piros és kék A Samsung Szervizközpont elérhetőségét ebben a Villogás Hiba Térhatású hangszórók kézikönyvben találja. (adott modellek esetén) Piros és kék MEGJEGYZÉS...
Seite 448 • Az eARC funkciót támogató TV csatlakoztatásakor „eARC” jelenik meg a kijelzőn, és hangjelzés hallható. • Az eARC segítségével történő kapcsolódáshoz a TV menüjében be kell kapcsolni az eARC funkciót. A beállítással kapcsolatban lásd a TV felhasználói kézikönyvét. (pl. Samsung TV: Főmenü ( ) → Menü → Beállítások ( ) → Összes beállítás ( ) →...
Seite 449 Csatlakoztatás optikai kábellel Csatlakoztatás előtti ellenőrzőlista • Ha mind a HDMI-kábel, mind az optikai kábel csatlakoztatva van, akkor a készülék először a HDMI-jelet veszi. • Ha optikai kábelt használ, és a csatlakozóknak fedelük van, akkor ügyeljen arra, hogy távolítsa el ezeket. Optikai kábel A Soundbar alja (nincs mellékelve)
Seite 450 3. A TV képernyőjén megjelenő listáról válassza ki a „Soundbar Q***B” elemet. A rendelkezésre álló Soundbar „Need Pairing” vagy „Paired” felirattal van megjelölve a televízió Bluetooth-eszközlistáján. A Samsung TV-nek a Soundbarhoz való csatlakozáshoz válassza ki az üzenetet, majd hozzon létre kapcsolatot.
Seite 451 Mi a különbség a BT READY és a BT PAIRING között? • BT READY: Ebben a módban bármikor csatlakoztathatja a korábban csatlakoztatott Samsung TV-t vagy mobileszközt. • BT PAIRING: Ebben a módban csatlakozhat egy új eszközt a Soundbarhoz. (Nyomja meg a PAIR gombot a Soundbar távirányítóján, vagy tartsa nyomva legalább 5 másodpercig a (Mikrofon be/ki) / (Forrás) gombot a...
Seite 452 • 2017-ben vagy ennél később megjelent Samsung TV-k Főmenü ( ) → Menü → Beállítások ( ) → Összes beállítás ( ) → Hang → Hangkimenet → Soundbar Q***B (Wi-Fi) MEGJEGYZÉS A Wi-Fi Dolby Atmos-kapcsolat csak bizonyos Samsung TV-ken és Soundbar-modelleken áll rendelkezésre. HUN - 22...
Seite 453 A Q-Symphony funkció használata A Q-Symphony esetén a Soundbar szinkronizálja magát egy Samsung TV-vel, hogy két eszközön keresztül továbbítsa a hangot az optimális térhatás érdekében. Amikor a Soundbar csatlakoztatva van, a „TV+Soundbar” menü megjelenik a TV Hangkimenet menüjében. Válassza ki a megfelelő menüt.
Seite 454 ( Fel ) → „Spacefit sound On”) • Ez valamennyi hangmódban rendelkezésre áll. 2. módszer Csatlakoztatás TV-n keresztül A funkció engedélyezéséhez kapcsolja be az Adaptív hangzás+ módot a Samsung TV menüjében. (Főmenü ( ) → Menü → Beállítások ( ) → Összes beállítás ( ) →...
Seite 455 Nyissa meg az audiokimeneti opciókat a BD-lejátszója vagy egyéb készüléke beállítási menüjében, és győződjön meg róla, hogy a „Nincs kódolás” van kiválasztva a Bitstreamnél. A Samsung BD-lejátszón például menjen a Főmenü → Hang → Digitális kimenet menüpontba, és ott válassza ki a Bitstream (feldolgozatlan) opciót.
Seite 456 2. módszer Csatlakoztatás optikai kábellel A Soundbar teteje <Q7**B> D.IN A Soundbar teteje <Q9**B / Q8**B> BD / DVD lejátszó / Set- top box / Játékkonzol D.IN DIGITAL AUDIO IN (OPTICAL) Optikai kábel OPTICAL OUT (nincs mellékelve) A Soundbar alja 1.
Seite 457 • Ismételje meg az 1–2. lépést. Mi a különbség a BT READY és a BT PAIRING között? • BT READY: Ebben a módban bármikor csatlakoztathatja a korábban csatlakoztatott Samsung TV-t vagy mobileszközt. • BT PAIRING: Ebben a módban csatlakozhat egy új eszközt a Soundbarhoz.
Seite 458 Megjegyzések a Bluetooth-kapcsolatról • Keressen egy 1 méteren belüli új eszközt a Bluetooth-kommunikáción keresztüli csatlakozáshoz. • Ha egy Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot. • Az Soundbar 18 perc után automatikusan kikapcsol a Kész állapotban. •...
Seite 459 2. módszer Csatlakozás Wi-Fi-n (Vezeték nélküli hálózaton) keresztül A Soundbar mobileszközhöz történő csatlakoztatásához vezeték nélküli hálózaton keresztül (Wi-Fi), a SmartThings alkalmazásra van szükség. Az első csatlakoztatás 1. Telepítse és indítsa el a SmartThings alkalmazást a mobileszközén (okostelefonon vagy táblagépen). 2. Az alkalmazásban kövesse a képernyőn megjelenő utasításokat a Soundbar hozzáadásához. •...
Seite 460 A Tap Sound használata Érintse meg a Soundbart a mobilkészülékével, a mobileszközön levő tartalom hangjának lejátszásához a Soundbaron. • Ez a funkció csak bizonyos mobileszközöknél áll rendelkezésre. • Ez a funkció csak Android 8.1 vagy újabb rendszerű mobileszközökkel kompatibilis. SmartThings alkalmazás A Soundbar teteje Mobileszköz 1.
Seite 461 • Ez a Samsung Soundbar támogatja az AirPlay 2-est, és iOS 11.4 vagy újabb rendszert igényel. Az AirPlay 2 segítségével zenét, podcastokat és egyéb audiotartalmat küldhet adatfolyamként az Apple eszközökről a Samsung Soundbarra. • Gondoskodjon róla, hogy a Soundbar be legyen kapcsolva, és ugyanahhoz a Wi-Fi-hálózathoz kapcsolódjon, mint az Apple eszköz.
Seite 462 09 FALI RÖGZÍTŐ 2. Igazítsa a fali tartósín középső vonalát a TV közepéhez (ha a TV alá szereli a Soundbart), majd ragasztószalaggal rögzítse a fali tartósínt a FELSZERELÉSE falra. • Ha nem a TV alá szereli az egységet, akkor a középső vonal a telepítési terület közepére kerüljön.
Seite 463 Falikonzolokat és a hangszórókat. • A Samsung nem felel a termékben a helytelen felszerelés következtében keletkező károkért. • Ügyeljen arra, hogy ne szerelje fel oldalirányban vagy fejjel lefelé a hangszórókat.
Seite 464 • A fenti ábra nem feltétlenül felel meg a konkrét modellnek. • A funkciót a Q7**B modell nem támogatja. Előfordulhat, hogy a jövőben a Samsung frissítéseket kínál a Soundbar rendszer firmware-éhez. Ha elérhető egy frissítés, akkor a Soundbart úgy frissítheti, hogy a frissítés firmware-jét tartalmazó...
Seite 465 • Ha bármilyen külső eszköz (STB, Bluetooth eszköz, mobileszköz stb.) csatlakozik, állítsa be a külső eszköz hangerejét. • A TV hangkimenetének kiválasztásához válassza a Soundbar lehetőséget. (Samsung TV: Főmenü ( ) → Menü → Beállítások ( ) → ) → Hang → Hangkimenet → Select Soundbar) Összes beállítás (...
Seite 466 Soundbart. TV-t. • Előfordulhat, hogy a HDMI-CEC nem aktiválható a TV-n. Kapcsolja be a CEC opciót a TV menüben. (Samsung TV: Főmenü ( ) → Menü Az AVA funkció (adott modellek esetén) bizonyos esetekben nem áll → Beállítások ( ) →...
Seite 467 13 LICENC 14 NYÍLT FORRÁSKÓDÚ LICENC A nyílt forrásokkal kapcsolatos kérdéseinek és kéréseinek elküldése érdekében forduljon a Samsung Open Source-hoz (http://opensource.samsung.com). Dolby, Dolby Atmos, and the double-D symbol are registered 15 FONTOS MEGJEGYZÉSEK A trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories.
Seite 468 16 SPECIFIKÁCIÓK ÉS IRÁNYMUTATÁS Műszaki adatok A 2/1984. (lll. 10.) BkM-lpM sz. együttes rendelet alapján, mint forgalmazó tanúsítjuk, hogy a HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B / HW-Q700B, HW-Q710B típusú készülék megfelel az alábbi műszaki jellemzőknek Soundbar Központi Egység Típusnév HW-Q930B / HW-Q935B Tömeg...
Seite 469 25 mW 5,775 GHz – 5,875 Ghz mellett MEGJEGYZÉS • A Samsung Electronics Co., Ltd fenntartja a jogot a specifikációk értesítés nélküli módosítására. • A tömeg és a méretek hozzávetőlegesek. Óvintézkedés: A hangszóró automatikusan újraindul, ha ki- vagy bekapcsolja a Wi-Fi-t.
Seite 470 • A Samsung kijelenti, hogy a jelen rádióberendezés megfelel az 2014/53/EU irányelvnek és az Egyesült Királyság vonatkozó jogszabályi követelményeinek. A teljes megfelelőségi nyilatkozat a http://www.samsung.com címen áll rendelkezésre; a Terméktámogatás részben adja meg a modell nevét. A jelen berendezés az EU valamennyi országában és az Egyesült Királyságban is működtethető.
Seite 471 Per una descrizione dei simboli che è possibile trovare sul proprio prodotto • Questo dispositivo deve sempre essere collegato a una presa CA con Samsung, fare riferimento alla tabella riportata di seguito. collegamento a terra di protezione. • Per scollegare il dispositivo dalla rete elettrica occorre staccare la spina ATTENZIONE dalla presa;...
Seite 472 PRECAUZIONI 1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di alimentazione indicati nell'adesivo di identificazione situato nella parte inferiore del prodotto. Installare il prodotto in posizione orizzontale su una base idonea (ad es., un mobile), assicurandosi che ci sia spazio circostante sufficiente per la ventilazione (7~10 cm).
Seite 473 ‒ Modalità Altoparlante surround (solo HW-Q930B, HW-Q935B)........
Seite 474 Installazione della soundbar di fronte al TV Componente ........................... . 33 Aggiornamento software Aggiornamento automatico.
Seite 475 • Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Parte posteriore dell'unità principale della Soundbar) • Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro assistenza Samsung o l'Assistenza clienti Samsung. • Per ulteriori informazioni sul montaggio a parete o sul gommino del piedino, andare a pagina 32~34.
Seite 476 02 PANORAMICA DEL PRODOTTO Pannello superiore della Soundbar HW-Q930B, HW-Q935B/HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B Pulsante (Multifunzione) (modelli Q9**B/Q8**B) (Multifunzione) per accendere la Soundbar. • In modalità standby, premere il pulsante (Multifunzione) per cambiare la sorgente di ingresso. • Premere il pulsante...
Seite 477 Pannello inferiore della Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Connettere il cavo di alimentazione CA della Soundbar. (Vedere pagina 14) SERVICE Collegare un dispositivo di archiviazione USB per aggiornare il software del prodotto.
Seite 478 03 UTILIZZO DEL TELECOMANDO DELLA SOUNDBAR Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA) Far scorrere il coperchio posteriore nella direzione indicata dalla freccia fino a rimuoverlo completamente. Inserire 2 batterie AAA (1,5 V) nel senso corretto della polarità. Far scorrere il coperchio della batteria fino a raggiungere la posizione iniziale.
Seite 479 Premendo il pulsante, è possibile impostare la funzione audio su Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. L'opzione desiderata può essere regolata utilizzando i tasti Su/Giù. Controllo suono • Le funzioni Spacefit sound e AVA non sono supportate dal modello Q7**B. •...
Seite 480 13 WOOFER (su) pagina 16 ID SET EQUALIZZATORE 7 bande pagina 10 (Controllo suono) Specifiche di uscita per le diverse modalità effetti sonori <HW-Q930B/HW-Q935B> Uscita Effetto Ingresso Con Subwoofer e altoparlante surround 2.0 canali 2.1 canali 5.1 canali 5.1 canali / 7.1 canali (DTS) Standard 7.1 canali...
Seite 481 <HW-Q800B/HW-Q810B> Uscita Effetto Ingresso Solo con subwoofer Con Subwoofer e altoparlante surround 2.0 canali 2.1 canali 2.1 canali 5.1 canali 5.1 canali 5.1 canali / 7.1 canali (DTS) Standard 7.1 canali 5.1 canali 7.1 canali Dolby Atmos®, DTS:X 5.1.2 canali 7.1.4 canali 2.0 canali 5.1.2 canali...
Seite 482 • Per utilizzare questa funzione, impostare l'altoparlante del TV su Altoparlante esterno. • Questa funzione è supportata da questi produttori: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Spegnere la Soundbar. 2. Spingere verso l'alto e tenere premuto il pulsante WOOFER per 5 secondi.
Seite 483 04 CONNESSIONE DELLA SOUNDBAR Collegamento del cavo di alimentazione e delle unità Utilizzare il cavo di alimentazione per connettere il Subwoofer, gli altoparlanti surround e la Soundbar a una presa elettrica nell'ordine seguente: • Per ulteriori informazioni sui requisiti di alimentazione elettrica e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Parte posteriore dell'unità...
Seite 484 150° Altoparlante surround S Altoparlante surround D Modalità Altoparlante surround (solo HW-Q930B, HW-Q935B) A seconda della posizione dell'altoparlante posteriore, potrebbe essere riprodotto un suono surround ottimale. Vedere l'illustrazione in basso per il posizionamento dell'altoparlante. Per attivare questa modalità, selezionare la modalità Altoparlante surround usando il telecomando della Soundbar.
Seite 485 Connessione manuale di Subwoofer o altoparlanti surround Prima di eseguire la procedura di collegamento manuale: • Verificare che i cavi di alimentazione per la Soundbar e il Subwoofer o gli altoparlanti surround siano connessi in modo appropriato. • Assicurarsi che la Soundbar sia spenta. 1.
Seite 486 Vedere le informazioni di contatto relative al Centro assistenza Lampeggiante Malfunzionamento Altoparlanti surround Samsung riportate nel presente manuale. (solo alcuni modelli) Rosso e blu NOTA • Se l'unità principale è spenta, il Subwoofer wireless entrerà nella modalità standby e lo STANDBY LED sul retro del Subwoofer diventerà rosso dopo aver lampeggiato in blu per molte volte.
Seite 487 • Per effettuare il collegamento con eARC, tale funzione deve essere impostata su On nel menu del TV. Per dettagli sull'impostazione, consultare il manuale utente del TV (ad es. TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Suono → Impostazioni avanzate → Modalità HDMI-eARC (Auto)) •...
Seite 488 Connessione tramite cavo ottico Elenco di controllo propedeutico al collegamento • Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo. • Se si utilizza un cavo ottico e i terminali sono dotati di coperture, assicurarsi di rimuovere le coperture. Cavo ottico Parte inferiore della Soundbar (non fornito in dotazione)
Seite 489 3. Selezionare "Soundbar Q***B" dall'elenco visualizzato sullo schermo del TV. Nell'elenco dei dispositivi Bluetooth della TV è indicata una Soundbar disponibile con "Associazione richiesta" o "Associata". Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quindi stabilire una connessione.
Seite 490 Qual è la differenza tra BT READY e BT PAIRING? • BT READY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile Samsung connesso in precedenza. • BT PAIRING : In questa modalità,è possibile connettere un nuovo dispositivo alla Soundbar.
Seite 491 Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Suono → Uscita audio → Soundbar Q***B (Wi-Fi) NOTA Il collegamento Wi-Fi Dolby Atmos è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar. ITA - 22...
Seite 492 Utilizzo della funzione Q-Symphony Per la funzione Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l'audio attraverso due dispositivi e ottenere un effetto surround ottimale. Quando la Soundbar è connessa, viene visualizzato il menu "TV+Soundbar" sotto il menu Uscita audio del TV. Selezionare il menu corrispondente.
Seite 493 • La modalità audio della Soundbar verrà impostata automaticamente su Suono adattivo+ se si abilita la modalità Suono adattivo+ sul TV. NOTA • Questa funzione è disponibile quando la Soundbar è collegata a modelli di TV Samsung specifici. • I modelli Q7**B supportano solo il metodo "Collegamento tramite TV".
Seite 494 Aprire le opzioni relative all'uscita audio nel menu delle impostazioni del player BD o di un altro dispositivo e assicurarsi che l'opzione "Nessuna codifica" sia selezionata per Bitstream. Ad esempio, su un lettore BD Samsung, accedere al menu iniziale → Audio → Uscita digitale, quindi selezionare Bitstream (non elaborato).
Seite 495 Metodo 2. Connessione tramite cavo ottico Parte superiore della Soundbar <Q7**B> D.IN Parte superiore della Soundbar BD/Lettore DVD/Set-top box/ <Q9**B/Q8**B> Console per videogiochi D.IN DIGITAL AUDIO IN (OPTICAL) Cavo ottico OPTICAL OUT (non fornito in dotazione) Parte inferiore della Soundbar 1.
Seite 496 Qual è la differenza tra BT READY e BT PAIRING? • BT READY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile Samsung connesso in precedenza. • BT PAIRING : In questa modalità,è possibile connettere un nuovo dispositivo alla Soundbar.
Seite 497 Note sulla connessione Bluetooth • Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth. • Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>. • La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto. •...
Seite 498 Metodo 2. Connessione tramite Wi-Fi (rete wireless) Per connettere una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario disporre dell'app SmartThings. La connessione iniziale 1. Installare e avviare l'app SmartThings dal dispositivo mobile (smartphone o tablet). 2.
Seite 499 Tocca la Soundbar con il tuo dispositivo mobile per riprodurre il suono del contenuto sul dispositivo mobile tramite la Soundbar. • A seconda del dispositivo mobile, questa funzione potrebbe non essere supportata. • Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva. Parte superiore della...
Seite 500 • Questa Soundbar Samsung supporta AirPlay 2 e richiede iOS 11.4 o versioni successive. Con AirPlay 2 è possibile riprodurre in streaming musica, podcast e altro audio dai dispositivi Apple alla Soundbar Samsung. • Assicurarsi che la Soundbar sia accesa e connessa alla stessa rete Wi-Fi del dispositivo Apple.
Seite 501 09 INSTALLAZIONE DEL 2. Allineare la linea centrale della Guida per il montaggio a parete con il centro del TV (se si è deciso di montare la Soundbar sotto al TV) e fissare la guida per il montaggio a parete al muro con del nastro adesivo. SUPPORTO PER MONTAGGIO •...
Seite 502 Staffe per il montaggio a parete e i diffusori. • Samsung non si assume la responsabilità di eventuali danni al prodotto a causa di un'installazione errata di quest'ultimo. • Non installare i diffusori di traverso o sottosopra.
Seite 503 USB che contiene il firmware di aggiornamento alla porta SERVICE della Soundbar. 1. Andare al sito Web Samsung (www.samsung.com) → cercare il nome del modello nell'opzione di menu dell'assistenza clienti. • Per ulteriori informazioni sull'aggiornamento, consultare la Guida all'aggiornamento.
Seite 504 • Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno. • Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) →...
Seite 505 • HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu Q-symphony. della TV. (TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → • La funzione AVA (solo alcuni modelli) non sarà disponibile se il microfono Tutte le impostazioni ( ) →...
Seite 506 14 AVVISO DI LICENZA PER IL SOFTWARE OPEN SOURCE Per inviare domande e richieste di informazioni sulle open source, contattare Samsung Open Source (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from 15 NOTE IMPORTANTI SUL Dolby Laboratories.
Seite 507 16 SPECIFICHE E GUIDA Specifiche Unità principale della Soundbar HW-Q930B / HW-Q935B Nome modello 5,4 kg Peso 1110,7 x 60,4 x 120,0 mm Dimensioni (L x A x P) da +5 °C a +35 °C Intervallo di temperatura di esercizio 10 % ~ 75% Intervallo di umidità...
Seite 508 25 mW a 5,775 GHz – 5,875 GHz Potenza max trasmettitore SRD NOTA • Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso. • Il peso e le dimensioni sono approssimativi. Precauzione: Se si attiva/disattiva il Wi-Fi, la Soundbar viene riavviata automaticamente.
Seite 509 • Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo: http://www.samsung.com. Andare alla pagina Supporto e immettere il nome del modello.
Seite 510 PLAKANO ZARU PRET SPRAUGU UN PILNĪBĀ IEVIETOJIET KONTAKTTAPU LIETOTĀJAM. UZTICIET APKOPI KVALIFICĒTIEM APKOPES SPECIĀLISTIEM. SPRAUGĀ. Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, • Šī ierīce vienmēr ir jāpievieno maiņstrāvas kontaktligzdai ar aizsargzemējuma skatiet tālāk tabulā. savienojumu.
Seite 511 PIESARDZĪBAS PASĀKUMI 1. Nodrošiniet, ka maiņstrāvas padeves avots jūsu mājā atbilst strāvas prasībām, kas norādītas uz identifikācijas uzlīmes, kas atrodas izstrādājuma apakšdaļā. Novietojiet izstrādājumu horizontāli uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7~10 cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas.
Seite 512 ‒ Telpiskā skaļruņa režīms (tikai HW-Q930B, HW-Q935B)........
Seite 513 Soundbar uzstādīšana TV priekšā Komponents ............................33 Programmatūras atjaunināšana Automātiskā...
Seite 514 • Papildinformāciju par barošanas avotu un enerģijas patēriņu skatiet uz produkta etiķetes. (etiķete: Soundbar galvenās ierīces aizmugure) • Lai iegādātos papildu komponentus vai izvēles kabeļus, sazinieties ar Samsung servisa centru vai Samsung klientu apkalpošanas centru. • Papildinformāciju par sienas stiprinājumu vai pamatnes gumiju skatiet 32~34. lpp.
Seite 515 02 PRODUKTA PĀRSKATS Soundbar augšējais panelis HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B Poga (vairākas funkcijas) (Q9**B / Q8**B modeļi) • Gaidstāves režīmā nospiediet pogu (vairākas funkcijas), lai ieslēgtu Soundbar. • Lai mainītu ievades avotu, nospiediet pogu (vairākas funkcijas). Poga (ieslēgšana/izslēgšana) (Q7**B modelis)
Seite 516 Soundbar apakšējais panelis DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Pievienojiet Soundbar strāvas vadu. (Skatiet 14. lpp.) SERVICE Pievienojiet USB atmiņas ierīci, lai jauninātu izstrādājuma programmatūru. DIGITAL AUDIO IN (OPTICAL) Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu.
Seite 517 03 SISTĒMAS SOUNDBAR TĀLVADĪBAS PULTS IZMANTOŠANA Bateriju ievietošana pirms tālvadības pults lietošanas (AAA baterijas x 2) Bīdiet aizmugurējo pārsegu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. Ievietojiet 2 AAA baterijas (1,5 V) ar pareizi orientētiem poliem. Pabīdiet bateriju vāciņu atpakaļ vietā. Kā...
Seite 518 Nospiežot pogu, varat iestatīt audio funkciju, piemēram, Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Vajadzīgo vienumu var pielāgot, izmantojot pogas Uz augšu/Uz leju. Skaņas vadība • Funkcijas Spacefit sound un AVA neatbalsta Q7**B modelis. •...
Seite 519 (gaidstāve) Uz augšu ID SET 16. lpp. (skaņas vadība) 7 joslu ekvalaizers 10. lpp. Izvades specifikācijas dažādiem skaņas efektu režīmiem <HW-Q930B / HW-Q935B> Izvade Efekts Ievade Ar zemfrekvences skaļruni un telpisko skaļruni 2.0 ch 2.1 ch 5.1 ch 5.1 ch / 7.1 ch (DTS) Standard 7.1 ch...
Seite 520 <HW-Q800B / HW-Q810B> Izvade Efekts Ievade Ar zemfrekvences skaļruni un telpisko Tikai ar zemfrekvenču skaļruni skaļruni 2.0 ch 2.1 ch 2.1 ch 5.1 ch 5.1 ch 5.1 ch / 7.1 ch (DTS) Standard 7.1 ch 5.1 ch 7.1 ch Dolby Atmos®, DTS:X 5.1.2 kanāls 7.1.4 ch 2.0 ch...
Seite 521 1. Izslēdziet sistēmu Soundbar. 2. Nospiediet pogu WOOFER un turiet to nospiestu pogu 5 sekundes. Katru reizi, kad nospiežat pogu WOOFER un turat to nospiestu 5 sekundes, režīms pārslēdzas šādā secībā: “OFF-TV REMOTE” (noklusējuma režīms), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”. Tālvadības pults poga...
Seite 522 04 SISTĒMAS SOUNDBAR PIEVIENOŠANA Strāvas un ierīču pievienošana Izmantojiet strāvas vadu, lai pievienotu zemfrekvences skaļruni, telpiskos skaļruņus un Soundbar kontaktligzdai tālāk norādītajā secībā. • Papildinformāciju par nepieciešamo strāvas padeves avotu un enerģijas patēriņu skatiet uz izstrādājuma etiķetes. (etiķete: Soundbar galvenās ierīces aizmugure) 1.
Seite 523 Telpiskās skaņas skaļrunis (Kreisais) (Labais) Telpiskā skaļruņa režīms (tikai HW-Q930B, HW-Q935B) Optimālā telpiskā skaņa var tikt nodrošināta atkarībā no aizmugurējā skaļruņa pozīcijas. Skaļruņu novietojiet skatiet attēlā tālāk. Lai aktivizētu šo režīmu, atlasiet telpiskā skaļruņa režīmu, izmantojot Soundbar tālvadības pults pogu.
Seite 524 Zemfrekvences skaļruņa vai telpisko skaļruņu manuāla pievienošana Pirms veicat tālāk aprakstīto manuālās pievienošanas procedūru: • Pārbaudiet, vai strāvas vads Soundbar un zemfrekvences skaļrunim vai telpiskajiem skaļruņiem ir pievienots pareizi. • Izslēdziet sistēmu Soundbar. 1. Izslēdziet Soundbar galveno ierīci. 2. Nospiediet un vismaz 5 sekundes turiet nospiestu zemfrekvences skaļruņa vai telpisko skaļruņu aizmugurē esošo ID SET. •...
Seite 525 Vēlreiz izveidojiet savienojumu Norādījumus par manuālo (tikai attiecīgie modeļi) Savienojuma izveide neizdevās savienojumu skatiet 16. lpp. Sarkans Zemfrekvenču skaļrunis Sarkans un zils Šajā rokasgrāmatā skatiet Samsung apkalpošanas centra Mirgo Darbības kļūda Telpiskie skaļruņi kontaktinformāciju. (tikai attiecīgie modeļi) Sarkans un zils PIEZĪME...
Seite 526 • Ja pievieno televizoru, kas atbalsta eARC funkciju, “eARC” parādās displejā un atskan skaņa. • Lai izveidotu savienojumu ar aARC, funkcija eARC televizora izvēlnē ir jāiestata uz Ieslēgts. Plašāku informāciju par iestatīšanu skatiet televizora lietotāja rokasgrāmatā. (piemēram, Samsung TV: Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) →...
Seite 527 Savienojuma izveide, izmantojot optisko kabeli Kontrolpunkti pirms pievienošanas • Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais. • Ja izmantojat optisko kabeli un termināļiem ir pārsegi, noteikti noņemiet tos. Optiskais kabelis Sistēmas Soundbar apakšpuse (nav iekļauts komplektācijā) DIGITAL AUDIO IN (OPTICAL) OPTICAL OUT...
Seite 528 ) → Skaņa → Skaņas izvade → Bluetooth skaļruņu saraksts → Soundbar Q***B (Bluetooth)) 3. TV ekrāna sarakstā atlasiet “Soundbar Q***B”. Pieejamā sistēma Soundbar tiek rādīta kā “Nepieciešama sapārošana” vai “Sapārota” televizora Bluetooth ierīču sarakstā. Lai pievienotu Samsung televizoru sistēmai Soundbar, izvēlieties atbilstošo ziņojumu un pēc tam izveidojiet savienojumu.
Seite 529 Kāda ir starpība starp BT READY un BT PAIRING? • BT READY: šajā režīmā var atjaunot savienojumu ar jebkuru Samsung televizoru vai mobilo ierīci, kas jau ir bijusi pievienota. • BT PAIRING: šajā režīmā sistēmai Soundbar var pievienot jaunu ierīci.
Seite 530 Sākums ( ) → Izvēlne → Iestatījumi ( ) → Visi iestatījumi ( ) → Skaņa → Skaņas izvade → Soundbar Q***B (Wi-Fi) PIEZĪME Wi-Fi Dolby Atmos savienojums ir pieejams dažos Samsung televizoru un Soundbar ierīču modeļos. LAT - 22...
Seite 531 • Šī funkcija tiek atbalstīta tikai tad, ja ir pievienots HDMI vai optiskais kabelis (nav ietverts komplektā) vai izveidots savienojums ar Wi-Fi tīklu. • Atkarībā no televizora modeļa parādītais ziņojums var atšķirties. • Televizorā un Soundbar skaļrunī jābūt izveidotam savienojumam ar vienu to pašu bezvadu maršrutētāju/frekvenci. • Šī funkcija ir pieejama dažos Samsung TV un dažos Soundbar modeļos. LAT - 23...
Seite 532 • Soundbar skaņas režīms automātiski mainīsies uz Adaptīva skaņa+, ja televizorā iespējojat režīmu Adaptīva skaņa+. PIEZĪME • Šī funkcija darbojas, kad Soundbar izveido savienojumu ar dažiem Samsung TV. • Q7**B modeļi atbalsta tikai metodi “Connecting via TV”. LAT - 24...
Seite 533 • Dolby Atmos® / DTS:X konfigurēšana BD atskaņotājā vai citā ierīcē BD atskaņotāja vai citas ierīces iestatījumu izvēlnē atveriet audio izvades opcijas un nodrošiniet, ka bitu straumei tiek atlasīts Bez kodēšanas. Piemēram, Samsung Blu-ray disku atskaņotājā atveriet izvēlni Sākums → Skaņa → Digitālā izvade un pēc tam izvēlieties Bitstream (neapstrādāta).
Seite 534 2. metode Savienojuma izveide, izmantojot optisko kabeli Soundbar augšdaļa <Q7**B> D.IN Soundbar augšdaļa <Q9**B / Q8**B> BD/DVD atskaņotājs/pierīce/ spēļu konsole D.IN DIGITAL AUDIO IN (OPTICAL) Optiskais kabelis OPTICAL OUT (nav iekļauts komplektācijā) Sistēmas Soundbar apakšpuse 1. Izmantojiet optisko kabeli (nav ietverts komplektā), lai savienotu DIGITAL AUDIO IN (OPTICAL) uz Soundbar galvenās ierīces un OPTICAL OUT pieslēgvietu uz ārējās ierīces.
Seite 535 Kāda ir starpība starp BT READY un BT PAIRING? • BT READY: šajā režīmā var atjaunot savienojumu ar jebkuru Samsung televizoru vai mobilo ierīci, kas jau ir bijusi pievienota. • BT PAIRING: šajā režīmā sistēmai Soundbar var pievienot jaunu ierīci.
Seite 536 Piezīmes par Bluetooth savienojumu • Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar. • Ja, pievienojot Bluetooth ierīci, tiek prasīts ievadīt PIN kodu, ievadiet <0000>. • Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 18 minūtes. •...
Seite 537 2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu) Lai savienotu sistēmu Soundbar ar mobilo ierīci, izmantojot bezvadu tīklu (Wi-Fi), ir nepieciešama programma SmartThings. Sākotnējā savienojuma izveide 1. Mobilajā ierīcē (viedtālrunī vai planšetdatorā) instalējiet un palaidiet lietotni SmartThings. 2. Atverot programmu, izpildiet ekrānā sniegtos norādījumus par sistēmas Soundbar pievienošanu. •...
Seite 538 Pieskarieties sistēmai Soundbar ar savu mobilo ierīci, lai atskaņotu mobilās ierīces satura skaņu, izmantojot sistēmu Soundbar. • Šī funkcija var nebūt atbalstīta atkarībā no mobilās ierīces. • Šī funkcija ir saderīga tikai ar tām Samsung mobilajām ierīcēm, kurās darbojas operētājsistēma Android 8.1 vai jaunāka versija. Programma SmartThings Soundbar augšdaļa...
Seite 539 • Šis Samsung Soundbar atbalsta AirPlay 2, un tai ir nepieciešama iOS 11.4 vai vecāka. Ar AirPlay 2 varat straumēt mūziku, podraides un citu audio no Apple ierīcēm sistēmā Samsung Soundbar. • Nodrošiniet, ka sistēma Soundbar ir ieslēgta un pievienotam tam pašam Wi-Fi tīklam kā Apple ierīce.
Seite 540 09 SIENAS STIPRINĀJUMA 2. Salāgojiet sienas stiprinājuma vadotnes centrālo līniju ar TV centru (ja uzstādāt Soundbar zem TV) un pēc tam piestipriniet sienas stiprinājuma vadotni pie UZSTĀDĪŠANA sienas, izmantojot lenti. • Ja neuzstādāt to zem TV, novietojiet centra līniju uzstādīšanas zonas centrā. Piesardzības pasākumi uzstādīšanas laikā...
Seite 541 • Pirms sienas stiprinājuma kronšteina uzstādīšanas pārbaudiet sienas stiprību. Ja tā nav pietiekami izturīga, nostipriniet to pirms sienas stiprinājuma kronšteinu un skaļruņu uzstādīšanas pie sienas. • Samsung neuzņemas atbildību ne par kādiem izstrādājuma bojājumiem, ja tas tiek uzstādīts neatbilstoši. • Lūdzu, uzmanieties, lai skaļruņus neuzstādītu sāniski vai otrādi.
Seite 542 Kad atjauninājums ir pieejams, sistēmu Soundbar var atjaunināt, pievienojot USB zibatmiņas disku ar atjauninājuma aparātprogrammatūru sistēmas Soundbar pieslēgvietai SERVICE. 1. Atveriet Samsung vietni (www.samsung.com) → klientu atbalsta izvēlnes opcijā meklējiet modeļa nosaukumu. • Plašāku informāciju par jauninājumiem skatiet jauninājumu rokasgrāmatā.
Seite 543 • Sistēmas Soundbar skaļums ir pārāk mazs vai izslēgts. Noregulējiet skaļumu. • Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skaļumu. • Lai atskaņotu televizora skaņu, izvēlieties Soundbar. (Samsung televizors: Sākums ( ) → Izvēlne → Iestatījumi ( ) →...
Seite 544 Pēc TV pievienošanas sistēmai Soundbar ieslēdzu Soundbar režīmu. Pēc tam nekāda skaņa netiek izvadīta no televizora. • Ierīce neatskaņo ienākošo signālu. Nomainiet televizora audio izvades režīmu uz PCM vai Dolby Digital. (Samsung televizoriem: Sākums ( ) → Izvēlne → • Ja pievienojat Soundbar mobilajai ierīcei, kamēr sistēma Soundbar ir Iestatījumi (...
Seite 545 14 PAZIŅOJUMS PAR ATVĒRTĀ PIRMKODA LICENCI Lai sūtītu jautājumus un pieprasījumus par atvērtajiem avotiem, sazinieties ar Samsung Open Source (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of 15 SVARĪGI PAZIŅOJUMI PAR Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories.
Seite 546 16 SPECIFIKĀCIJAS UN NORĀDES Specifikācijas Soundbar galvenā ierīce Modeļa nosaukums HW-Q930B / HW-Q935B Svars 5,4 kg Izmēri (P x A x Dz) 1110,7 x 60,4 x 120,0 mm Darba temperatūras diapazons no +5°C līdz +35°C Darba mitruma diapazons 10 % ~ 75 % PASTIPRINĀTĀJS...
Seite 547 SRD maksimālā raidītāja jauda 25 mW, 5,775 GHz – 5,875 GHz PIEZĪME • Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmaiņas specifikācijās. • Svars un izmēri ir norādīti aptuveni. Uzmanību! Ieslēdzot/izslēdzot Wi-Fi, skaņas panelis Soundbar tiek automātiski restartēts.
Seite 548 • Līdz ar šo Samsung apstiprina, ka šis radio aprīkojums atbilst Direktīvas 2014/53/ES un saistošajām Apvienotās Karalistes ar likumu noteiktajām prasībām. Atbilstības deklarācijas pilns teksts ir pieejams šajā interneta adresē http://www.samsung.com, izvēlieties Atbalsts un ievadiet modeļa nosaukumu. Šo aprīkojumu var darbināt visās ES valstīs un Apvienotajā Karalistē.
Seite 549 • Įrenginys visada turi būti prijungtas prie kintamosios srovės elektros lizdo Toliau esančioje lentelėje paaiškinami simboliai, kurie gali būti ant jūsų naudojant apsauginę įžeminimo jungtį. „Samsung“ gaminio. • Norėdami atjungti prietaisą nuo maitinimo tinklo, kištuką reikia ištraukti iš maitinimo lizdo, todėl jis turi būti lengvai prieinamas.
Seite 550 ATSARGUMO PRIEMONĖS 1. Įsitikinkite, kad jūsų gyvenamosios vietos kintamosios srovės maitinimo šaltinis atitinka galios reikalavimus, nurodytus identifikavimo lipduke, esančiame jūsų gaminio apačioje. Pastatykite gaminį horizontaliai ant tinkamo pagrindo (baldo), kad aplink būtų pakankamai vietos ventiliacijai (7–10 cm). Patikrinkite, ar ventiliacijos angos neuždengtos. Nedėkite įrenginio ant stiprintuvų...
Seite 551 ‒ Erdvinio garso garsiakalbio režimas (tik HW-Q930B, HW-Q935B)........
Seite 552 „Soundbar“ įrengimas priešais televizorių Komponentai ...........................33 Programinės įrangos naujinimas Automatinis naujinimas .
Seite 553 • Daugiau informacijos apie energijos tiekimą ir sąnaudas žr. prie gaminio pritvirtintoje etiketėje. (Etiketė: „Soundbar“ pagrindinio bloko galinis skydelis) • Norėdami įsigyti papildomų komponentų ar papildomų kabelių, susisiekite su „Samsung“ aptarnavimo centru arba „Samsung“ klientų aptarnavimo skyriumi. • Jei reikia daugiau informacijos apie sieninį laikiklį arba guminę kojelę, žr. 32~34 psl.
Seite 554 02 GAMINIO APŽVALGA „Soundbar“ viršutinis skydelis HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B (Daugiafunkcis) mygtukas (Q9**B / Q8**B modeliai) • Budėjimo režime paspauskite (daugiafunkcį) mygtuką, norėdami įjungti „Soundbar“ • Paspauskite (daugiafunkcį) mygtuką, norėdami pakeisti įvesties šaltinį. (Maitinimas) mygtukas (Q7**B modelis) Įjungia ir išjungia maitinimą.
Seite 555 Apatinis „Soundbar“ skydelis DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Prijunkite „Soundbar“ kintamosios srovės maitinimo kabelį. (Žr. 14 psl.) SERVICE Prijunkite USB atmintinę, kad atnaujintumėte produkto programinę...
Seite 556 03 „SOUNDBAR“ GARSIAKALBIO NUOTOLINIO VALDYMO PULTO NAUDOJIMAS Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AAA tipo baterijos) Stumkite galinį gaubtą rodyklės kryptimi, kol jį visiškai nuimsite. Įdėkite 2 AAA tipo baterijas (1,5 V) teisingai pasirinkdami poliškumo kryptį. Slinkite maitinimo elementų dangtelį atgal į vietą. Kaip naudotis nuotolinio valdymo pultu Įjungia ir išjungia „Soundbar“...
Seite 557 Paspaudę mygtuką, galite nustatyti garso įrašo funkciją, pvz., „Spacefit sound“, „AVA“, „Voice enhance mode“, „Night mode“, „Sync“, „Surround speaker mode“, „Virtual“. Pageidaujamas elementas gali būti sureguliuotas naudojant mygtukus Aukštyn / Garso valdymas žemyn. • Funkcijos „Spacefit sound“ ir „AVA“ modelyje Q7**B nepalaikomos. •...
Seite 558 (budėjimo režimas) Aukštyn ID SET puslapis 16 (Garso valdymas) 7 juostų glodintuvas puslapis 10 Skirtingų režimų garso efektų išvesties specifikacijos <HW-Q930B / HW-Q935B> Išvestis Efektas Įvestis Su žemų dažnių ir erdvinio garso garsiakalbiais 2.0 kan. 2.1 kan. 5.1 kan.
Seite 559 <HW-Q800B / HW-Q810B> Išvestis Efektas Įvestis Su žemų dažnių ir erdvinio garso Tik su žemųjų dažnių garsiakalbiu garsiakalbiais 2.0 kan. 2.1 kan. 2.1 kan. 5.1 kan. 5.1 kan. 5.1 kan. / 7.1 kan. (DTS) „Standard“ 7.1 kan. 5.1 kan. 7.1 kan. Dolby Atmos®, DTS:X 5.1.2 kan.
Seite 560 • Norėdami naudoti šią funkciją, nustatykite televizoriaus garsiakalbį išorinis garsiakalbis. • Gamintojai, kurie palaiko šią funkciją: „Samsung“, „VIZIO“, „LG“, „Sony“, „Sharp“, „PHILIPS“, „PANASONIC“, „TOSHIBA“, „Hisense“, „RCA“ 1. Išjunkite „Soundbar“. 2. Paspauskite ir laikykite nuspaudę 5 sekundes mygtuką WOOFER.
Seite 561 04 „SOUNDBAR“ PRIJUNGIMAS Maitinimo ir įrenginių prijungimas Naudodami maitinimo laidą, toliau nurodyta tvarka prijunkite „Soundbar“, žemų dažnių ir erdvinio garso garsiakalbius prie elektros lizdo. • Jei reikia daugiau informacijos apie reikalingą elektros maitinimo šaltinį ir energijos sąnaudas, žr. prie gaminio priklijuotą etiketę. (Etiketė: „Soundbar“ pagrindinio bloko galinis skydelis) 1.
Seite 562 Erdvinio garso garsiakalbis (K) Erdvinio garso garsiakalbis (D) Erdvinio garso garsiakalbio režimas (tik HW-Q930B, HW-Q935B) Optimalus erdvinis garsumas gali būti perteiktas priklausomai nuo galinio garsiakalbio padėties. Žemiau esančioje iliustracijoje rasite garsiakalbių padėtį. Norėdami įjungti šį režimą, „Soundbar“ nuotolinio valdymo pultu įjunkite režimą „Erdvinio garso garsiakalbis“.
Seite 563 Žemų dažnių garsiakalbio arba erdvinio garso garsiakalbių prijungimas rankiniu būdu Prieš atlikdami prijungimą rankiniu būdu, atlikite toliau nurodytus veiksmus. • Patikrinkite, ar tinkamai prijungti „Soundbar“ ir žemų dažnių garsiakalbio ar erdvinio garso garsiakalbių maitinimo kabeliai. • Įsitikinkite, ar „Soundbar“ išjungtas. 1.
Seite 564 (tik taikomiems modeliams) Nepavyko prisijungti Prijunkite dar kartą. Rankinio prijungimo instrukcijas žr. 16 psl. Raudona Žemųjų dažnių garsiakalbis Raudona ir mėlyna Žr. šiame vadove pateiktą „Samsung“ aptarnavimo centro Mirksi Gedimas Erdvinio garso garsiakalbis informaciją. (tik taikomiems modeliams) Raudona ir mėlyna PASTABA •...
Seite 565 • Prijungiant televizorių, kuris palaiko funkciją „eARC“, „eARC“ yra rodomas ekrane bei yra girdimas garsas. • Jei norite prisijungti su „eARC“, televizoriaus meniu turi būti įjungta funkcija „eARC“. Daugiau informacijos apie nustatymą pateikiama televizoriaus naudotojo vadove. (pvz., „Samsung“ televizorius: Pagrindinis ( ) → Meniu → Nustatymai ( ) → Visi nustatymai ( ) →...
Seite 566 Prijungimas naudojant optinį kabelį Ką patikrinti prieš prijungiant • Kai yra prijungtas ir HDMI ir optinis laidas, pirmas priimamas HDMI signalas. • Naudodami optinį kabelį, ant kurio galų yra dangteliai, būtinai juos nuimkite. Apatinė „Soundbar“ dalis Optinis kabelis (nepridedamas) DIGITAL AUDIO IN (OPTICAL) OPTICAL OUT Viršutinė...
Seite 567 (Bluetooth)“) 3. Iš televizoriaus ekrane rodomo sąrašo pasirinkite „Soundbar Q***B“. Televizoriaus „Bluetooth“ įrenginių sąraše pasiekiamas „Soundbar“ žymimas „Reikia susieti“ arba „Susieta“. Jei norite prijungti „Samsung“ televizorių prie „Soundbar“, pasirinkite pranešimą ir užmegzkite ryšį. • Kai „Samsung“ televizorius prijungtas, „Soundbar“ priekiniame ekrane parodoma [Televizoriaus pavadinimas] → „BT“.
Seite 568 Kuo skiriasi BT READY ir BT PAIRNG? • BT READY : Šiuo režimu galite iš naujo prijungti bet kurį anksčiau prijungtą „Samsung“ televizorių arba mobilųjį įrenginį. • BT PAIRING : Šiuo režimu galite prijungti naują įrenginį prie „Soundbar“ garsiakalbio. (Paspauskite mygtuką PAIR ant „Soundbar“ nuotolinio valdymo pulto arba ilgiau nei 5 sekundes paspauskite ir palaikykite (Mikrofonas įj./išj.) /...
Seite 569 Pagrindinis ( ) → Meniu → Nustatymai ( ) → Visi nustatymai ( ) → Garsas → Garso išvestis → „Soundbar Q***B (Wi-Fi)“ PASTABA „Wi-Fi Dolby Atmos“ jungtį galima naudoti kai kuriuose „Samsung“ televizoriuose ir „Soundbar“ modeliuose. LTU - 22...
Seite 570 „Q-Symphony“ funkcijos naudojimas Naudojant „Q-Symphony“, „Soundbar“ sinchronizuojama su „Samsung“ televizoriumi, kad garsas būtų leidžiamas per du įrenginius ir būtų užtikrintas optimalus erdvinis efektas. Prijungus „Soundbar“, televizoriuje meniu “TV+„Soundbar“” atsiranda po Garso išvestis meniu. Pasirinkite reikiamą meniu. Televizoriaus HDMI kabelis meniu ARBA D.IN...
Seite 571 • Televizoriuje įjungus režimą Adaptyvusis garsas+, garso režimas „Soundbar“ bus automatiškai pakeistas į Adaptyvusis garsas+. PASTABA • Ši funkcija veikia, kai „Soundbar“ yra prijungtas prie kai kurių „Samsung“ televizorių. • Q7**B modeliai palaiko tik metodą „Prisijungimas per televizorių“. LTU - 24...
Seite 572 Eikite į BD grotuvo ar kito įrenginio nustatymų meniu ir atidarykite garso išvesties parinktis ir įsitikinkite, kad yra pasirinkta „Bitstream“ parinktis „be kodavimo“. Pvz., „Samsung“ BD leistuve eikite į „Pradžios meniu“ → „Garsas“ → „Skaitmeninė išvestis“ ir pasirinkite „Bitstream“ (neapdorotas).
Seite 573 2 būdas. Prijungimas naudojant optinį kabelį Viršutinė „Soundbar“ dalis <Q7**B> D.IN Viršutinė „Soundbar“ dalis <Q9**B / Q8**B> BD / DVD leistuvas / priedėlis / žaidimų konsolė D.IN DIGITAL AUDIO IN (OPTICAL) Optinis kabelis OPTICAL OUT (nepridedamas) Apatinė „Soundbar“ dalis 1. Optiniu laidu (nepridedamas) prijunkite pagrindinio „Soundbar“ bloko įvestį DIGITAL AUDIO IN (OPTICAL) ir išorinio įrenginio prievadą OPTICAL OUT. 2.
Seite 574 • Pakartokite 1 ir 2 veiksmus. Kuo skiriasi BT READY ir BT PAIRNG? • BT READY : Šiuo režimu galite iš naujo prijungti bet kurį anksčiau prijungtą „Samsung“ televizorių arba mobilųjį įrenginį. • BT PAIRING : Šiuo režimu galite prijungti naują įrenginį prie „Soundbar“ garsiakalbio.
Seite 575 Pastabos apie „Bluetooth“ ryšį • Suraskite 1 m atstumu esantį naują įrenginį ir prijunkite jį naudodami „Bluetooth“ ryšį. • Jei prijungiant „Bluetooth“ įrenginį prašoma įvesti PIN kodą, įveskite <0000>. • Parengties būsenos „Soundbar“ automatiškai išsijungia po 18 minučių. • Esant toliau nurodytoms aplinkybėms, „Soundbar“ gali neatlikti „Bluetooth“ paieškos arba tinkamai neužmegzti ryšio. ‒...
Seite 576 2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas) Norint prijungti „Soundbar“ prie mobiliojo įrenginio per belaidį tinklą („Wi-Fi“), reikalinga programa „SmartThings“. Prijungimas pirmą kartą 1. Mobiliajame įrenginyje (išmaniajame telefone ar planšetėje) įdiekite ir paleiskite programą SmartThings. 2. Vadovaukitės programos ekrane pateikiamais nurodymais, kad įtrauktumėte „Soundbar“. •...
Seite 577 Bakstelėkite „Soundbar“ mobiliuoju įrenginiu, kad mobiliojo įrenginio turinio garsas būtų atkuriamas per „Soundbar“. • Ši funkcija gali būti nepalaikoma ir tai priklauso nuo mobiliojo įrenginio. • Ši funkcija suderinama tik su „Samsung“ mobiliaisiais įrenginiais, kuriuose naudojama „Android“ 8.1 arba naujesnė versija. „SmartThings“ programėlė...
Seite 578 • Šis „Samsung Soundbar“ palaiko „AirPlay 2“. Norint naudoti šią technologiją, reikalinga „iOS 11.4“ arba naujesnė versija. Naudodami „AirPlay 2“ galite srautiniu būdu transliuoti muziką, tinklalaides ir kitus garso įrašus iš savo „Apple“ įrenginių į „Samsung Soundbar“. • Įsitikinkite, ar „Soundbar“ įjungtas ir prijungtas prie to paties „Wi-Fi“ tinklo, prie kurio prijungtas jūsų „Apple“ įrenginys.
Seite 579 09 SIENINIO LAIKIKLIO 2. Sulygiuokite sieninio laikiklio kreiptuvo centrinę liniją su televizoriaus centru (jei „Soundbar“ tvirtinate po televizoriumi), tada juosta pritvirtinkite sieninio laikiklio kreiptuvą prie sienos. MONTAVIMAS • Jei netvirtinate po televizoriumi, centrinę liniją nustatykite taip, kad ji būtų per tvirtinimo vietos vidurį. Su įrengimu susijusios atsargumo priemonės •...
Seite 580 • Prieš tvirtindami montavimo prie sienos laikiklius, patikrinkite sienos tvirtumą. Jei siena nepakankamai tvirta, prieš tvirtindami sieninius laikiklius ir garsiakalbius prie sienos, sutvirtinkite sieną. • „Samsung“ neatsako už žalą, padarytą netinkamai pritvirtinus gaminį. • Netvirtinkite garsiakalbių šonu arba apverstų. LTU - 33...
Seite 581 Kai atsiranda atnaujinimų, prijunkite USB laikmeną, kurioje yra programinės aparatinės įrangos naujinys, prie „Soundbar“ SERVICE lizdo. 1. Eikite į „Samsung“ svetainę (www.samsung.com) → klientų palaikymo meniu parinkties paieškos laukelyje įveskite modelio pavadinimą. • Daugiau informacijos apie atnaujinimą žr. atnaujinimo vadove.
Seite 582 • Kai yra prijungtas bet koks išorinis įrenginys (STB, „Bluetooth“, mobilusis įrenginys ir pan.), sureguliuokite išorinio įrenginio garsumą. • Televizoriaus garso išvesčiai pasirinkite „Soundbar“. („Samsung“ televizorius: Pagrindinis ( ) → Meniu → Nustatymai ( ) → Visi nustatymai ( ) → Garsas → Garso išvestis → „Select Soundbar“) •...
Seite 583 • Įrenginys negali atkurti įvesties signalo. Pakeiskite televizoriaus garso Šiuo atveju joks garsas neatkuriamas per televizorių. išvestį į PCM arba „Dolby Digital“. („Samsung“ televizoriui: Pagrindinis ( ) → Meniu → Nustatymai ( ) → Visi nustatymai ( ) → Garsas → Eksperto •...
Seite 584 13 LICENCIJA PRANEŠIMAS Jei norite siųsti užklausas ir klausimus dėl atvirųjų kodų, susisiekite su „Samsung Open Source“ (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of 15 SVARBIOS PASTABOS APIE Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories.
Seite 585 16 SPECIFIKACIJOS IR VADOVAS Specifikacijos „Soundbar“ pagrindinis įrenginys Modelio pavadinimas HW-Q930B / HW-Q935B Svoris 5,4 kg Matmenys (P x A x G) 1110,7 x 60,4 x 120,0 mm Veikimo temperatūros diapazonas Nuo +5°C iki +35°C Veikimo drėgmės diapazonas 10 % ~ 75 % STIPRINTUVAS Nominali išvesties galia...
Seite 586 SRD maksimali siųstuvo galia 25 mW esant 5,775–5,875 GHz PASTABA • „Samsung Electronics Co., Ltd.“ pasilieka teisę be įspėjimo keisti specifikacijas. • Svoris ir matmenys yra apytiksliai. Atsargiai: jei įjungsite arba išjungsite „Wi-Fi“, „Soundbar“ bus automatiškai paleistas iš naujo. Bendros energijos sąnaudos budėjimo režimu (W) 7,5 W „Wi-Fi“...
Seite 587 • „Samsung“ pareiškia, kad ši radijo įranga atitinka Direktyvą 2014/53 / ES ir atitinkamus JK įstatymų reikalavimus. Visą atitikties deklaracijos tekstą galite rasti šiuo interneto adresu: http://www.samsung.com eikite į „Palaikymas“ ir įveskite modelio pavadinimą. Ši įranga gali būti naudojama visose ES šalyse ir JK.
Seite 588 • FOR Å FORHINDRE FARE FOR ELEKTRISK STØT MÅ DET BREDE BLADET PÅ KVALIFISERT SERVICEPERSONELL. STØPSLET SAMSVARE MED DET BREDE SPORET OG VÆRE HELT SATT INN. Tabellen nedenfor viser en forklaring av symbolene som kan vises på Samsung- • Dette apparatet skal alltid være koblet til et vekselstrømsuttak med en produktet ditt.
Seite 589 FORHOLDSREGLER 1. Påse at vekselstrømforsyningen i huset er i samsvar med strømkravene oppført på identifikasjonsmerket nederst på produktet. Plasser produktet horisontalt, på et egnet underlag (møbel) med nok plass på sidene til ventilasjon (7–10 cm). Kontroller at ventilasjonssporene ikke dekkes til. Ikke plasser enheten på forsterkere eller annet utstyr som kan bli varmt.
Seite 590 ‒ Surround speaker mode (bare HW-Q930B, HW-Q935B) ........
Seite 591 Montering av Soundbar foran TV Komponent .............................33 Programvareoppdatering Automatisk oppdatering .
Seite 592 • Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk. (Etikett: Baksiden av Soundbar-hovedenheten) • For å kjøpe flere komponenter eller valgfrie kabler kan du kontakte et Samsung servicesenter eller Samsung kundeservice. • Hvis du vil ha mer informasjon om veggmonteringen eller gummifoten, se side 32~34.
Seite 593 02 PRODUKTOVERSIKT Toppanelet på Soundbar HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B (Flerfunksjon)-knapp (modellene Q9**B / Q8**B) • I ventemodus trykker du (Flerfunksjon)-knappen for å slå på Soundbar. • Trykk på (Flerfunksjon)-knappen for å endre inngangskilden. (Strøm)-knapp (Q7**B-modellen) Slår strømmen av og på.
Seite 594 Bunnpanel på Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Koble til strømledning på Soundbar. (Se side 14) SERVICE Koble til en USB-lagringsenhet for å oppgradere produktets programvare. DIGITAL AUDIO IN (OPTICAL) Koble til den digitale (optiske) utgangen til en ekstern enhet.
Seite 595 03 BRUKE SOUNDBAR-FJERNKONTROLLEN Sette inn batterier før du bruker fjernkontrollen (AAA-batterier X 2) Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AAA-batterier (1,5 V) orientert slik at polariteten deres er riktig. Skyv batteridekselet tilbake på plass. Slik bruker du fjernkontrollen Slår Soundbar av og på.
Seite 596 Ved å trykke på knappen kan du angi lydfunksjonen som Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Ønsket element kan justeres med Opp/Ned-knappene. • Funksjonene Spacefit sound og AVA støttes ikke av Q7**B-modellen. Lydkontroll •...
Seite 597 WOOFER (Opp) TV-fjernkontroll På/Av (Standby) side 13 ID SET side 16 7-båndsequalizer side 10 (Lydkontroll) Utgangsspesifikasjoner for de forskjellige lydeffektmodiene <HW-Q930B / HW-Q935B> Utgang Effekt Inngang Med subwoofer og surroundhøyttaler 2.0 kanaler 2.1 kanaler 5.1 kanaler 5.1-kanaler / 7.1-kanaler (DTS) Standard 7.1 kanaler...
Seite 598 <HW-Q800B / HW-Q810B> Utgang Effekt Inngang Med bare basshøyttaler Med subwoofer og surroundhøyttaler 2.0 kanaler 2.1 kanaler 2.1 kanaler 5.1 kanaler 5.1 kanaler 5.1-kanaler / 7.1-kanaler (DTS) Standard 7.1 kanaler 5.1 kanaler 7.1 kanaler Dolby Atmos®, DTS:X 5.1.2 kanaler 7.1.4-kanaler 2.0 kanaler 5.1.2 kanaler 7.1.4-kanaler...
Seite 599 1. Slå av Soundbar. 2. Skyv opp og hold WOOFER-knappen i 5 sekunder. Hver gang du skyver WOOFER-knappen opp og holder den i 5 sekunder, byttes modusen i følgende rekkefølge: «OFF-TV REMOTE» (standardmodus), «SAMSUNG-TV REMOTE», «ALL-TV REMOTE». Knapp på fjernkontrollen...
Seite 600 04 KOBLE TIL SOUNDBAR Koble til strømmen og enhetene Bruk strømledningen til å koble subwooferen, surroundhøyttalerne og Soundbar til en kontakt i følgende rekkefølge: • For mer informasjon om nødvendig elektrisk strøm og strømforbruk kan du se etiketten festet på produktet. (Etikett: Baksiden av Soundbar-hovedenheten) 1.
Seite 601 Surroundhøyttaler V Surroundhøyttaler H Surround speaker mode (bare HW-Q930B, HW-Q935B) En optimal surroundlyd kan leveres avhengig av plasseringen av den bakre høyttaleren. Se illustrasjonen nedenfor for høyttalerplassering. For å aktivere denne modusen velger du Surround Speaker mode ved å bruke fjernkontrollen til Soundbar.
Seite 602 Koble til subwooferen eller surroundhøyttalerne manuelt Før du utfører den manuelle tilkoblingsprosedyren nedenfor: • Kontroller om strømledningene for Soundbar og subwooferen eller surroundhøyttalerne er riktig tilkoblet. • Forsikre deg om at Soundbar er slått av. 1. Slå av strømmen til Soundbar. 2.
Seite 603 LED-lampene bak på subwooferen og surroundhøyttalerne Status Beskrivelse Oppløsning Basshøyttaler Tilkoblet På (normal drift) Blå Kontroller at strømkabelen som er koblet til selve Soundbar, Surroundhøyttalere er riktig tilkoblet, eller vent omtrent 5 minutter. Hvis det Blinker Gjenopprette tilkoblingen (bare gjeldende modeller) fortsetter å...
Seite 604 ) → Alle innstillinger ( ) → Lyd → Expert Settings → HDMI-eARC Mode (Auto)) (f.eks. Samsung-TV: Hjem ( • Hvis «TV ARC» ikke vises i displayvinduet til Soundbar-hovedenheten, må du bekrefte at HDMI-kabelen er koblet til riktig port. • Bruk volumknappene på TV-ens fjernkontroll for å endre volumet på Soundbar.
Seite 605 Koble til med en optisk kabel Sjekkliste før tilkobling • Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først. • Når du bruker en optisk kabel og terminalene har deksler, må du passe på å fjerne dekslene. Bunnen av Soundbar Optisk kabel (medfølger ikke) DIGITAL AUDIO IN...
Seite 606 (f.eks. Hjem ( 3. Velg «Soundbar Q***B» fra listen på TV-skjermen. En tilgjengelig Soundbar er indikert med «Need Pairing» eller «Paired» på TV-apparatets Bluetooth-enhetsliste. Hvis du vil koble Samsung-TV-en til Soundbar, velger du meldingen og oppretter deretter en tilkobling. • Når Samsung-TV-en er tilkoblet, vises \ [TV-navn] → «BT» på Soundbar-frontdisplayet.
Seite 607 Hva er forskjellen mellom BT READY og BT PAIRING? • BT READY: I denne modusen kan du koble til hvilken som helst Samsung-TV eller mobilenhet som var tilkoblet før. • BT PAIRING: I denne modusen kan du koble en ny enhet til Soundbar.
Seite 608 • Samsung-TV-er utgitt i 2017 eller senere ) → Meny → Innst. ( ) → Alle innstillinger ( ) → Lyd → Lydutgang → Soundbar Q***B (Wi-Fi) Hjem ( MERKNAD Wi-Fi Dolby Atmos-tilkoblingen er tilgjengelig på enkelte Samsung-TV-er og enkelte Soundbar-modeller. NOR – 22...
Seite 609 Bruke Q-Symphony-funksjonen For Q-Symphony synkroniseres Soundbar med en Samsung-TV for å sende lyd via to enheter for optimal surroundeffekt. Når Soundbar er koblet til, vises menyen «TV+Soundbar» under menyen Lydutgang på TV-en. Velg den tilsvarende menyen. TV-meny HDMI-kabel ELLER D.IN Optisk kabel (medfølger ikke)
Seite 610 ( Opp ) → «Spacefit sound On») • Denne er tilgjengelig i alle lydmoduser. Metode 2. Koble til via TV For å aktivere denne funksjonen må du slå på Adaptiv lyd+-modusen på Samsung-TV-menyen. ) → Meny → Innst. ( ) → Alle innstillinger ( ) →...
Seite 611 • Konfigurere Dolby Atmos® / DTS:X på BD-spilleren eller en annen enhet Åpne alternativene for lydutgang på innstillingsmenyen til BD-spilleren eller en annen enhet, og kontroller at No Encoding er valgt for Bitstream. På en Samsung BD- spiller går du for eksempel til Hjem-meny → Lyd → Digitalutgang og velger deretter Bitstream (ubehandlet).
Seite 612 Metode 2. Koble til med en optisk kabel Oversiden av Soundbar <Q7**B> D.IN Oversiden av Soundbar <Q9**B / Q8**B> BD/DVD-spiller/kabel-TV- boks/spillkonsoll D.IN DIGITAL AUDIO IN (OPTICAL) Optisk kabel OPTICAL OUT (medfølger ikke) Bunnen av Soundbar 1. Bruk en optisk kabel (medfølger ikke) til å koble til DIGITAL AUDIO IN (OPTICAL) på Soundbar og OPTICAL OUT-porten på den eksterne enheten. 2.
Seite 613 Hva er forskjellen mellom BT READY og BT PAIRING? • BT READY: I denne modusen kan du koble til hvilken som helst Samsung-TV eller mobilenhet som var tilkoblet før. • BT PAIRING: I denne modusen kan du koble en ny enhet til Soundbar.
Seite 614 Merknader om Bluetooth-tilkobling • Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon. • Hvis du blir bedt om en PIN-kode når du kobler til en Bluetooth-enhet, skriver du inn <0000>. • Soundbar slås automatisk av etter 18 minutter i Klar-tilstand. •...
Seite 615 Metode 2. Koble til via Wi-Fi (trådløst nettverk) For å koble en Soundbar til en mobilenhet via et trådløst nettverk (Wi-Fi), er SmartThings-appen nødvendig. Den første tilkoblingen 1. Installer og start SmartThings-appen på mobilenheten din (smarttelefon eller nettbrett). 2. Følg instruksjonene på skjermen for å legge Soundbar til appen. •...
Seite 616 Trykk på Soundbar med mobilenheten for å spille av lydinnholdet på mobilenheten med Soundbar. • Denne funksjonen er kanskje ikke støttet, avhengig av mobilenheten. • Denne funksjonen er kun kompatibel med Samsung-mobilenheter med Android 8.1 eller nyere. SmartThings-app Oversiden av Soundbar Mobilenhet 1.
Seite 617 • Denne Samsung Soundbar støtter AirPlay 2 og krever iOS 11.4 eller nyere. Med AirPlay 2 kan du strømme musikk, podkaster og annen lyd fra Apple-enhetene til Samsung Soundbar. • Kontroller at Soundbar er slått på og koblet til det samme Wi-Fi-nettverket som Apple-enheten.
Seite 618 09 INSTALLERE VEGGFESTET 2. Rett inn veggemonteringsførerens midtlinje med midten på TV-en (hvis du monterer Soundbar nedenfor TV-en), og fest veggfesteføreren til veggen med tape. Forholdsregler ved montering • Hvis du ikke monterer nedenfor en TV, plasserer du midtlinjen i midten av installasjonsområdet.
Seite 619 • Samsung står ikke ansvarlig for skader på produktet som følge av at produktet ikke er riktig montert. • Pass på at høyttalerne ikke monteres sideveis eller opp ned.
Seite 620 Når en oppdatering er tilgjengelig, kan du oppdatere Soundbar ved å koble USB- stasjonen som inneholder oppdateringsfastvaren til SERVICE-porten på Soundbar. 1. Gå til Samsung-nettstedet (www.samsung.com) → søk etter modellnavnet fra menyalternativet for kundesenteret. • Mer informasjon om oppdatering finnes i oppgraderingsveiledningen.
Seite 621 • Når en ekstern enhet (STB, Bluetooth-enhet, mobilenhet, etc.) er tilkoblet, justerer du volumet på den eksterne enheten. ) → Meny • For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem ( → Innst. ( ) → Alle innstillinger ( ) →...
Seite 622 • Enheten din kan ikke spille av inngangssignalet. Endre TV-ens lydutgang til ) → Meny → Innst. PCM eller Dolby Digital. (For en Samsung-TV: Hjem ( • Hvis du koblet Soundbar til en mobilenhet mens Soundbar var koblet til ) → Alle innstillinger ( ) →...
Seite 623 13 LISENS 14 LISENSMERKNAD FOR ÅPEN KILDE Hvis du vil sende spørsmål om åpne kildekoder, kan du kontakte Samsung Open Source via e-post (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of 15 VIKTIGE MERKNADER OM Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories.
Seite 624 16 SPESIFIKASJONER OG VEILEDNING Spesifikasjoner Soundbar-hovedenhet Modellnavn HW-Q930B / HW-Q935B Vekt 5,4 kg Mål (B × H × D) 1110,7 x 60,4 x 120,0 mm Driftstemperaturområde +5°C til +35°C Driftsfuktighetsområde 10–75 % FORSTERKER Nominell utgangseffekt (30 W x 3) + (20 W x 6) + (10 W x 3) Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS /...
Seite 625 Maksimal effekt for SRD 25 mW ved 5,775–5,875 GHz MERKNAD • Samsung Electronics Co., Ltd forbeholder seg retten til å endre spesifikasjonene uten forvarsel. • Vekt og mål er omtrentlige. Forholdsregel: Soundbar startes på nytt automatisk hvis du slår Wi-Fi på eller av.
Seite 626 • Samsung erklærer herved at dette radioutstyret er i samsvar med kravene i direktiv 2014/53/EU og de relevante britiske lovfestede bestemmelsene. Du finner hele samsvarserklæringen her: http://www.samsung.com. Gå til Støtte og angi modellnavnet. Dette utstyret kan brukes i alle EU-land og i Storbritannia.
Seite 627 • To urządzenie powinno być zawsze podłączone do gniazda zasilania z Poniższa tabela zawiera objaśnienia symboli, które mogą znajdować się na przewodem uziemiającym. urządzeniu firmy Samsung. • Aby odłączyć urządzenie od sieci zasilającej, należy wyciągnąć wtyczkę z gniazdka sieciowego, dlatego wtyczka sieciowa musi być łatwo dostępna.
Seite 628 ŚRODKI OSTROŻNOŚCI 1. Upewnij się, że domowa sieć zasilająca prądem przemiennym spełnia wymagania z zakresu zasilania wypisane na naklejce identyfikacyjnej na spodzie produktu. Produkt ustaw poziomo, na odpowiedniej podstawie (na meblu). Zapewnij odpowiednią przestrzeń wentylacyjną (ok. 7–10 cm) wokół produktu. Sprawdź, czy szczeliny wentylacyjne nie są zasłonięte. Nie umieszczaj jednostki na wzmacniaczach ani na innym sprzęcie, który się...
Seite 629 ‒ Głośnik dźwięku przestrzennego (tylko model HW-Q930B, HW-Q935B)........
Seite 630 Montaż listwy Soundbar przed TV Element ............................33 Aktualizacja oprogramowania Automatyczna aktualizacja .
Seite 631 • W celu zakupu dodatkowych podzespołów lub opcjonalnych przewodów należy skontaktować się z centrum serwisowym lub działem obsługi klienta firmy Samsung. • Więcej informacji na temat elementu wspornika do montażu na ścianie lub gumowej nóżki znajduje się na stronach 32–34.
Seite 632 02 INFORMACJE O PRODUKCIE Panel górny głośnika Soundbar HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B Przycisk (wielofunkcyjny) (modele Q9**B / Q8**B) • W trybie czuwania naciśnij przycisk (wielofunkcyjny), aby włączyć głośnik Soundbar. • Naciśnij przycisk (wielofunkcyjny), aby zmienić źródło sygnału.
Seite 633 Panel dolny głośnika Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Podłącz przewód zasilający głośnika Soundbar. (Informacje na ten temat znajdują się na stronie 14). SERVICE Podłącz urządzenie pamięci masowej USB, aby zaktualizować...
Seite 634 03 OBSŁUGA PILOTA DO LISTWY SOUNDBAR Wkładanie baterii przed użyciem pilota (2 baterie AAA) Zsuń pokrywę tylną w kierunku wskazanym przez strzałkę do momentu jej całkowitego zdjęcia. Włożyć 2 baterie AAA (1,5 V) w taki sposób, aby zachować prawidłową biegunowość. Wsuń z powrotem pokrywę baterii. Obsługa pilota Włącza i wyłącza listwę...
Seite 635 Naciskając ten przycisk możesz ustawić funkcję audio, taką jak Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Żądane ustawienie można dostosować przy użyciu przycisków W górę/W dół. Sterowanie • Funkcje Spacefit sound i AVA nie są obsługiwane przez model Q7**B. •...
Seite 636 W górę ID SET strona 16 (Sterowanie dźwiękiem) Korektor 7-pasmowy strona 10 Dane techniczne sygnału wyjściowego dla różnych trybów efektów dźwiękowych <HW-Q930B / HW-Q935B> Wyjście Efekt Wejście Z podłączonym subwooferem i głośnikiem dźwięku przestrzennego 2.0 kan. 2.1 kan. 5.1 kan.
Seite 637 <HW-Q800B / HW-Q810B> Wyjście Efekt Wejście Z podłączonym subwooferem i Tylko z subwooferem głośnikiem dźwięku przestrzennego 2.0 kan. 2.1 kan. 2.1 kan. 5.1 kan. 5.1 kan. 5.1 kan. / 7.1 kan. (DTS) Standard 7.1 kan. 5.1 kan. 7.1 kan. Dolby Atmos®, DTS:X 5.1.2 kan.
Seite 638 • W menu telewizora wybierz opcję Głośnik zewnętrzny, aby korzystać z tej funkcji. • Funkcja jest obsługiwana przez urządzenia następujących producentów: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Wyłącz głośnik Soundbar. 2. Naciśnij i przytrzymaj przycisk WOOFER przez 5 sekund.
Seite 639 04 PODŁĄCZANIE GŁOŚNIKA NISKOTONOWEGO Podłączanie zasilania i urządzeń Użyj przewodu zasilającego w następującej kolejności, aby podłączyć subwoofer, głośniki dźwięku przestrzennego i Soundbar do gniazdka elektrycznego: • Więcej informacji na temat wymaganych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: Tył jednostki głównej głośnika Soundbar) 1.
Seite 640 (lewy) przestrzennego (prawy) Głośnik dźwięku przestrzennego (tylko model HW-Q930B, HW-Q935B) Uzyskanie optymalnego dźwięku przestrzennego zależy od umiejscowienia tylnego głośnika. Zapoznaj się z poniższą ilustracją, aby sprawdzić ustawienie głośnika. Aby aktywować ten tryb, wybierz tryb głośnika dźwięku przestrzennego za pomocą pilota listwy Soundbar.
Seite 641 Ręczne podłączanie subwoofera lub głośników dźwięku przestrzennego Przed wykonaniem poniższej procedury ręcznego podłączania: • Upewnij się, że przewody zasilające Soundbara i subwoofera lub głośników dźwięku przestrzennego zostały podłączone poprawnie. • Upewnić się, że listwa Soundbar jest wyłączona. 1. Wyłączyć główną listwę Soundbar. 2.
Seite 642 Czerwony Głośnik niskotonowy Czerwony i niebieski Zapoznaj się z danymi kontaktowymi Centrum serwisowego Miganie Usterka firmy Samsung, które zamieszczono w niniejszej instrukcji Głośniki dźwięku przestrzennego obsługi. (dotyczy tylko określonych modeli) Czerwony i niebieski UWAGA • W przypadku wyłączenia jednostki głównej bezprzewodowy subwoofer przejdzie w stan oczekiwania, a dioda LED STANDBY z tyłu obudowy mignie kilkakrotnie na niebiesko, po czym zmieni kolor na czerwony.
Seite 643 • Aby połączyć się za pomocą funkcji eARC, musi ona być włączona w menu telewizora. Szczegółowe informacje na temat tego ustawienia można znaleźć w instrukcji obsługi telewizora. (np. telewizor Samsung: Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) →...
Seite 644 Podłączanie urządzenia za pomocą przewodu optycznego Lista kontrolna wstępnego podłączania • W przypadku podłączenia przewodu HDMI i przewodu optycznego sygnał HDMI jest odbierany w pierwszej kolejności. • Jeśli używany jest kabel optyczny, a złącza są zakryte, należy zdjąć osłony. Kabel optyczny Spód głośnika Soundbar (sprzedawany oddzielnie) DIGITAL AUDIO IN...
Seite 645 3. Wybierz urządzenie „Soundbar Q***B” z listy na ekranie telewizora. Dostępny głośnik Soundbar ma oznaczenie „Need Pairing” lub „Paired” na liście urządzeń Bluetooth na ekranie telewizora. Aby połączyć telewizor Samsung z listwą Soundbar, należy wybrać komunikat, a następnie nawiązać połączenie.
Seite 646 Jaka jest różnica między trybem BT READY i BT PAIRING? • BT READY: W tym trybie można ponownie podłączyć telewizor Samsung lub urządzenie mobilne, z którym wcześniej nawiązano połączenie. • BT PARING: W tym trybie można podłączyć nowe urządzenie do listwy Soundbar.
Seite 647 Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Wyjście dźwięku → Soundbar Q***B (Wi-Fi) UWAGA Połączenie Wi-Fi Dolby Atmos jest dostępne w niektórych telewizorach Samsung i modelach głośników Soundbar. POL - 22...
Seite 648 Używanie funkcji Q-Symphony Funkcja Q-Symphony pozwala zsynchronizować głośnik Soundbar i telewizor Samsung tak, aby dźwięk był emitowany z obu urządzeń, co zapewni optymalny efekt dźwięku przestrzennego. Po podłączeniu głośnika Soundbar menu „TV+Soundbar” pojawi się w menu Wyjście dźwięku telewizora. Wybrać odpowiednie menu.
Seite 649 ( W górę ) → “Spacefit sound On”) • Ta funkcja jest dostępna we wszystkich trybach dźwięku. Metoda 2. Łączenie przez TV Aby włączyć tę funkcję, włącz tryb Dopasowujący się dźwięk+ w menu Samsung TV. (Strona główna ( ) → Menu → Ustawienia ( ) →...
Seite 650 Otwórz opcje sygnału wyjściowego audio w menu ustawień swojego odtwarzacza BD lub innego urządzenia i upewnij się, że kodowanie strumienia bitów jest wyłączone. Na przykład w odtwarzaczu BD firmy Samsung należy przejść do sekcji Strona główna → Dźwięk → Wyjście cyfrowe i wybrać opcję Strumień bitów (nieprzetworzony).
Seite 651 Metoda 2. Podłączanie urządzenia za pomocą przewodu optycznego Górna część głośnika Soundbar <Q7**B> D.IN Górna część głośnika Soundbar <Q9**B / Q8**B> Odtwarzacz BD/Odtwarzacz DVD/ Dekoder STB/Konsola do gier D.IN DIGITAL AUDIO IN (OPTICAL) Kabel optyczny OPTICAL OUT (sprzedawany oddzielnie) Spód głośnika Soundbar 1.
Seite 652 Jaka jest różnica między trybem BT READY i BT PAIRING? • BT READY: W tym trybie można ponownie podłączyć telewizor Samsung lub urządzenie mobilne, z którym wcześniej nawiązano połączenie. • BT PARING: W tym trybie można podłączyć nowe urządzenie do listwy Soundbar.
Seite 653 Uwagi dotyczące połączenia Bluetooth • Umieścić nowe urządzenie w odległości 1 m, aby nawiązać połączenie przez Bluetooth. • Jeśli podczas nawiązywania połączenia z urządzeniem Bluetooth pojawi się monit o wprowadzanie kod PIN, należy wpisać <0000>. • W trybie gotowości listwa Soundbar automatycznie się wyłącza po upłynięciu 18 minut. •...
Seite 654 Metoda 2. Połączenie przez Wi-Fi (sieć bezprzewodowa) Do połączenia listwy Soundbar z urządzeniem mobilnym za pomocą sieci bezprzewodowej (Wi-Fi) wymagana jest aplikacja SmartThings. Początkowe połączenie 1. Zainstaluj i uruchom aplikację SmartThings na urządzeniu mobilnym (smartfon, tablet itd.). 2. W aplikacji postępuj zgodnie z instrukcjami ekranowymi, aby dodać głośnik Soundbar. •...
Seite 655 Dotknąć listwy Soundbar urządzeniem mobilnym, aby odtwarzać dźwięk treści na urządzeniu mobilnym za pomocą listwy Soundbar. • W zależności od urządzenia mobilnego funkcja ta może nie być obsługiwana. • Funkcja ta jest kompatybilna wyłącznie z urządzeniami mobilnymi firmy Samsung z systemem Android w wersji 8.1 lub nowszej. Górna część głośnika...
Seite 656 • Ten głośnik Samsung Soundbar obsługuje funkcję AirPlay 2 i wymaga systemu operacyjnego iOS 11.4 lub nowszego. Dzięki AirPlay 2 możesz odtwarzać muzykę, podcasty i inne pliki audio z urządzeń Apple na listwie Samsung Soundbar. • Upewnij się, że listwa Soundbar jest włączona i podłączona do tej samej sieci Wi-Fi co Twoje urządzenie Apple.
Seite 657 09 MONTAŻ ELEMENTU 2. Wyrównaj linię środkową szablonu do montażu na ścianie z linią środkową telewizora (jeżeli głośnik Soundbar jest montowany poniżej telewizora), WSPORNIK DO MONTAŻU NA a następnie przymocuj taśmą do ściany szablon do montażu na ścianie. • Jeżeli głośnik nie jest mocowany poniżej telewizora, należy ustawić linię ŚCIANIE środkową...
Seite 658 W przypadku montażu ściennego głośników dźwięku przestrzennego przeznaczone do tego zestawy należy dokupić osobno. Umieścić listwę Soundbar na podstawce telewizora. Firma Samsung Electronics nie prowadzi sprzedaży zestawów do montażu ściennego. Montaż ścienny głośników dźwięku przestrzennego – informacje • Ścienne uchwyty montażowe do głośników dźwięku przestrzennego muszą...
Seite 659 • Powyższa grafika różni się w zależności od modelu pilota. SERVICE • Ta funkcja nie jest obsługiwana przez model Q7**B. W przyszłości firma Samsung może wprowadzać aktualizacje oprogramowania wbudowanego systemu Soundbar. Po udostępnieniu aktualizacji można zaktualizować listwę Soundbar poprzez podłączenie nośnika USB z aktualizacją oprogramowania wbudowanego do portu SERVICE listwy Soundbar.
Seite 660 • Jeśli podłączono urządzenie zewnętrzne (dekoder STB, urządzenie Bluetooth, urządzenie mobilne itd.), dostosować poziom głośności urządzenia zewnętrznego. • Aby odtwarzać dźwięk z telewizora, wybrać listwę Soundbar. (Telewizor Samsung: Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) →...
Seite 661 • Urządzenie nie jest w stanie odtworzyć sygnału wejściowego. Zmienić • Jeśli podłączysz listwę Soundbar do urządzenia mobilnego, gdy listwa wyjście dźwięku telewizora na PCM lub Dolby Digital. (Telewizor Samsung: Soundbar jest podłączona do TV, listwa Soundbar odtwarza dźwięk Strona główna ( ) →...
Seite 662 Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of W przypadku pytań i próśb dotyczących aplikacji open source, skontaktuj się z Dolby Laboratories Licensing Corporation. Manufactured under license from działem Samsung Open Source (http://opensource.samsung.com). Dolby Laboratories. Confidential unpublished works. Copyright © 2012-2021 15 WAŻNE INFORMACJE O Dolby Laboratories.
Seite 663 16 DANE TECHNICZNE I INSTRUKCJE Dane techniczne Urządzenie główne Soundbar Nazwa modelu HW-Q930B / HW-Q935B Waga 5,4 kg Wymiary (szer. × wys. × głęb.) 1110,7 x 60,4 x 120,0 mm Zakres temperatury roboczej +5°C do +35°C Zakres wilgotności roboczej 10 do 75% WZMACNIACZ Znamionowa moc wyjściowa...
Seite 664 25 mW przy częstotliwości 5,775 GHz – 5,875 GHz UWAGA • Firma Samsung Electronics Co., Ltd zastrzega prawo do zmiany danych technicznych bez powiadomienia. • Waga i wymiary to wartości przybliżone. Uwaga: Listwa Soundbar restartuje się automatycznie po włączeniu/wyłączeniu Wi-Fi.
Seite 665 • Niniejszym firma Samsung Electronics zaświadcza, że to urządzenie radiowe jest zgodne z zapisami Dyrektywy 2014/53/EU i innymi odpowiadającymi wymogami prawnymi obowiązującymi w Wielkiej Brytanii. Pełny tekst Deklaracji Zgodności można przeczytać na stronie http://www.samsung.com. W tym celu należy kliknąć opcję Wsparcie i wprowadzić nazwę produktu.
Seite 666 Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar • Este aparelho deve estar sempre ligado a uma ficha CA com uma ligação de no seu produto Samsung. proteção à terra. • Para desligar o aparelho da rede elétrica, puxe a ficha da tomada, por isso, a CUIDADO tomada deve estar facilmente acessível.
Seite 667 PRECAUÇÕES 1. Certifique-se de que a fonte de alimentação CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de caraterísticas na parte inferior do produto. Instale o produto na horizontal, numa base adequada (mobília), com espaço suficiente à volta para ventilação (7 a 10 cm).
Seite 668 ‒ Modo de Altifalante Surround (apenas modelos HW-Q930B, HW-Q935B) ....... .
Seite 669 Instalar o Soundbar em frente à TV Componente ........................... . 33 Atualização do Software Atualização automática.
Seite 670 Soundbar) • Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o Centro de assistência ou com o Atendimento ao cliente da Samsung. • Para mais informações sobre o suporte de parede ou a borracha de base, consulte as páginas 32~34.
Seite 671 02 DESCRIÇÃO GERAL DO PRODUTO Painel superior do Soundbar HW-Q930B, HW-Q935B/HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B Botão (Multifunções) (modelos Q9**B/Q8**B) (Multi Funções) para ligar o Soundbar. • No modo de espera, prima o botão (Multi Funções) para alterar a fonte de entrada.
Seite 672 Painel inferior do Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Ligue o cabo de alimentação CA do Soundbar. (Consulte a página 14) SERVICE Ligue um dispositivo de armazenamento USB para atualizar o software do produto.
Seite 673 03 UTILIZAR O CONTROLO REMOTO DO SOUNDBAR Inserir as pilhas antes de utilizar o controlo remoto (X 2 pilhas AAA) Faça deslizar a tampa posterior na direção da seta até ser totalmente removida. Insira 2 pilhas AAA (1,5 V) orientadas corretamente em função das suas polaridades.
Seite 674 Ao premir o botão, pode definir a função de áudio como Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Pode ajustar o item desejado ao usar os botões Cima/Baixo. Controlo de som • As funções Spacefit sound e AVA não são suportadas pelo modelo Q7**B. •...
Seite 675 Cima ID SET página 16 7 Band EQ página 10 (Controlo de som) Especificações de saída para os diferentes modos de efeitos sonoros <HW-Q930B/HW-Q935B> Potência Efeito Entrada Com Subwoofer e Altifalante Surround 2.0 canais 2.1 canais 5.1 canais/7.1 canais (DTS) 5.1 canais...
Seite 676 <HW-Q800B/HW-Q810B> Potência Efeito Entrada Apenas com o Subwoofer Com Subwoofer e Altifalante Surround 2.0 canais 2.1 canais 2.1 canais 5.1 canais/7.1 canais (DTS) 5.1 canais 5.1 canais Standard 7.1 canais 5.1 canais 7.1 canais Dolby Atmos®, DTS:X 5.1.2 canais 7.1.4 canais 2.0 canais 5.1.2 canais 7.1.4 canais...
Seite 677 1. Desligue o Soundbar. 2. Mantenha premido o botão WOOFER durante 5 segundos. Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela seguinte ordem: “OFF-TV REMOTE” (Modo predefinido), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”. Botão do controlo remoto Ecrã...
Seite 678 04 LIGAR O SOUNDBAR Ligar a alimentação e as unidades Utilize o cabo de alimentação para ligar o Subwoofer, os Altifalantes Surround e a Soundbar a uma tomada elétrica pela seguinte ordem: • Para mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte de trás da unidade principal do Soundbar) 1.
Seite 679 150° Altifalante Surround E Altifalante Surround D Modo de Altifalante Surround (apenas modelos HW-Q930B, HW-Q935B) Pode ser fornecido um som surround ideal consoante a posição do altifalante traseiro. Consulte a ilustração abaixo para obter informações sobre o posicionamento do altifalante.
Seite 680 Ligação manual do Subwoofer ou dos Altifalantes Surround Antes de executar o procedimento de ligação manual em baixo: • Confirme se os cabos de alimentação da Soundbar e do Subwoofer ou dos Altifalantes Surround estão corretamente ligados. • Certifique-se de que o Soundbar está desligado. 1.
Seite 681 Consulte as informações de contacto do Centro de Assistência A piscar Ocorreu uma avaria Altifalantes Surround Samsung presentes neste manual. (apenas modelos aplicáveis) Vermelho e azul NOTA • Se a unidade principal estiver desligada, o subwoofer sem fios entrará em modo de espera e o LED STANDBY na parte traseira do subwoofer ficará vermelho após piscar a azul várias vezes.
Seite 682 • Para ligar com eARC, a função eARC no menu da TV deve estar ligada. Consulte o manual do utilizador da TV para obter mais informações sobre a definição. (p. ex., TV Samsung: Página Principal ( ) → Menu → Definições ( ) → Todas as Definições ( ) → Som → Expert Settings → HDMI-eARC Mode (Auto)) •...
Seite 683 Ligar com um cabo ótico Lista de verificação pré-ligação • Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro. • Quando utilizar um cabo ótico e os terminais estiverem tapados, certifique-se de que remove as tampas. Parte inferior do Soundbar Cabo ótico (não fornecido) DIGITAL AUDIO IN...
Seite 684 4. Poderá então ouvir o som do televisor Samsung a partir do Soundbar. • Após ligar o Soundbar ao televisor Samsung pela primeira vez, utilize o modo “BT READY” para voltar a ligar. Se ocorrer uma falha ao ligar o dispositivo •...
Seite 685 Qual é a diferença entre BT READY e BT PAIRING? • BT READY: neste modo, pode voltar a ligar qualquer televisor ou dispositivo móvel Samsung que tenham sido ligados antes. • BT PAIRING: neste modo, pode ligar um novo dispositivo ao Soundbar.
Seite 686 Página Principal ( ) → Menu → Definições ( ) → Todas as Definições ( ) → Som → Saída de Som → Soundbar Q***B (Wi-Fi) NOTA A ligação Wi-Fi Dolby Atmos está disponível em algumas TV Samsung e em alguns modelos de Soundbar. POR - 22...
Seite 687 Utilizar a função Q-Symphony Para a Q-Symphony, o Soundbar sincroniza com a TV Samsung para a saída de som através de dois dispositivos para um ótimo efeito surround. Quando o Soundbar está ligado, o menu, “TV+Soundbar” aparece por baixo do menu Saída de Som da TV. Selecione o menu correspondente.
Seite 688 • O modo de som do Soundbar será automaticamente alterado para Som Adaptativo+ se ativar o modo Som Adaptativo+ na TV. NOTA • Esta função funciona quando o Soundbar estabelece ligação com alguma das suas TV Samsung. • Os modelos Q7**B só suportam o método de “Ligar através da TV”.
Seite 689 Abra as opções de saída áudio no menu de definições do leitor Blu-Ray, ou outro dispositivo, e certifique-se de que “Sem Codificação” está selecionado para o fluxo de bits. Por exemplo, num leitor Blu-Ray Samsung, vá até Menu inicial → Áudio → Saída digital e selecione Bitstream (não processado).
Seite 690 Método 2. Ligar com cabo ótico Parte superior do Soundbar <Q7**B> D.IN Parte superior do Soundbar <Q9**B/Q8**B> Leitor de DVD ou Blu-Ray / Descodificador / Consola de jogos D.IN DIGITAL AUDIO IN (OPTICAL) Cabo ótico OPTICAL OUT (não fornecido) Parte inferior do Soundbar 1.
Seite 691 Qual é a diferença entre BT READY e BT PAIRING? • BT READY: neste modo, pode voltar a ligar qualquer televisor ou dispositivo móvel Samsung que tenham sido ligados antes. • BT PAIRING: neste modo, pode ligar um novo dispositivo ao Soundbar.
Seite 692 Notas sobre a ligação Bluetooth • Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth. • Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>. • O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto. •...
Seite 693 Método 2. Ligar através de Wi-Fi (Rede sem fios) Para ligar o Soundbar a um dispositivo móvel através da rede sem fios (Wi-Fi), precisa da aplicação SmartThings. A ligação inicial 1. Instale e inicie a aplicação SmartThings a partir do dispositivo móvel (smartphone ou tablet). 2.
Seite 694 Toque no Soundbar com o seu dispositivo móvel para reproduzir o som do conteúdo do dispositivo móvel no Soundbar. • Dependendo do dispositivo móvel utilizado, esta função poderá não ser suportada. • Esta função só é compatível com dispositivos móveis Samsung com Android 8.1 ou posterior. Aplicação SmartThings Parte superior do Soundbar Dispositivo móvel...
Seite 695 • Este Soundbar da Samsung é compatível com o AirPlay 2 e requer o iOS 11.4 ou posterior. Com o AirPlay 2, pode fazer o streaming de música, podcasts e de outros conteúdos de áudio dos seus dispositivos Apple para o Samsung Soundbar.
Seite 696 09 INSTALAR O SUPORTE DE 2. Alinhe a Linha central do guia de suporte de parede com o centro da TV (se estiver a montar o Soundbar por baixo da TV) e, em seguida, fixe o Guia de PAREDE suporte de parede à parede com fita adesiva. •...
Seite 697 Se a parede não tiver resistência suficiente, terá de a reforçar antes de instalar os Suportes de Parede e as colunas na parede. • A Samsung não será responsável por quaisquer danos no produto devido à instalação inadequada do mesmo.
Seite 698 USB que contém o firmware da atualização à porta de SERVICE do Soundbar. 1. Aceda ao website da Samsung (www.samsung.com) → procure o nome do modelo a partir da opção do menu de apoio ao cliente. • Para mais informações sobre a atualização, consulte o Guia de Atualizações.
Seite 699 • Para aceder à saída de som no televisor, selecione Soundbar. (Televisor Samsung: Página Principal ( ) → Menu → Definições ( ) → Todas as Definições ( ) → Som → Saída de Som → Selecionar Soundbar) •...
Seite 700 • Para ligar com eARC, a função eARC no menu da TV deve estar ligada. utilizando a função Q-symphony. (Televisor Samsung: Página Principal ( ) → Menu → Definições ( ) → • A função AVA (apenas modelos aplicáveis) não estará disponível quando o Todas as Definições ( ) →...
Seite 701 14 AVISO DE LICENÇA DE CÓDIGO ABERTO Para enviar dúvidas ou pedidos para questões relacionadas com código aberto, contacte a Samsung Open Source (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of 15 NOTAS IMPORTANTES SOBRE Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories.
Seite 702 16 ESPECIFICAÇÕES E GUIA Características técnicas Unidade principal do Soundbar Nome do modelo HW-Q930B/HW-Q935B Peso 5,4 kg Dimensões (L x A x P) 1110,7 x 60,4 x 120,0 mm Intervalo de temperatura de funcionamento +5°C a +35°C Intervalo de humidade de funcionamento...
Seite 703 25 mW a 5,775 GHz – 5,875 GHz NOTA • A Samsung Electronics Co., Ltd reserva-se o direito de alterar as especificações sem aviso prévio. • Os valores do peso e das dimensões são aproximados. Precaução: O Soundbar irá reiniciar automaticamente se ligar/desligar o Wi-Fi.
Seite 704 • A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com as obrigações regulamentares do Reino Unido. O texto completo da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.samsung.com, aceda a Suporte e introduza o nome do modelo.
Seite 705 Consultați tabelul de mai jos pentru o explicație a simbolurilor care pot apărea conexiune de împământare, de protecție. pe produsul dvs. Samsung. • Pentru a deconecta aparatul de la sursa de alimentare la rețea, ștecărul trebuie scos din priza de alimentare la rețea, astfel încât conectorul să...
Seite 706 MĂSURI DE PRECAUȚIE 1. Asigurați-vă că sursa de alimentare cu c.a. sau c.c. din locuința dvs. respectă cerințele energetice menționate pe eticheta de identificare situată pe partea inferioară a produsului. Instalați produsul pe orizontală, pe o bază adecvată (mobilă), lăsând suficient spațiu în jur pentru ventilare (7-10 cm). Asigurați-vă...
Seite 707 ‒ Mod difuzor surround (numai cu HW-Q930B, HW-Q935B)........
Seite 708 Instalarea sistemului Soundbar în fața televizorului Componentă ........................... . 33 Actualizare software Actualizare automată...
Seite 709 • Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Partea din spate a unității principale Soundbar) • Pentru achiziționarea componentelor suplimentare sau a cablurilor opționale, contactați un centrul de service Samsung sau Centrul de asistență clienți Samsung.
Seite 710 02 PREZENTAREA GENERALĂ A PRODUSULUI Panoul superior al dispozitivului Soundbar HW-Q930B, HW-Q935B/HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B Butonul (Multifuncțional) (modelele Q9**B/Q8**B) • În modul Stare de veghe, apăsați butonul (Multifuncțional) pentru a porni dispozitivul Soundbar. • Apăsați butonul (Multifuncțional) pentru a schimba sursa de intrare.
Seite 711 Panoul inferior al dispozitivului Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Conectați cablul de alimentare c.a. al dispozitivului Soundbar. (Consultați pagina 14) SERVICE Conectați un dispozitiv de stocare USB pentru a actualiza software-ul produsului.
Seite 712 03 FOLOSIREA TELECOMENZII SOUNDBAR Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA) Glisați capacul din spate în direcția săgeții, până când iese complet. Introduceți două baterii AAA (1,5 V) orientate astfel încât polaritatea lor să fie corectă. Glisați capacul bateriei înapoi în poziție. Cum se utilizează...
Seite 713 Apăsând butonul, puteți seta funcția audio, cum ar fi Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Elementul dorit poate fi ajustat folosind butoanele Sus/Jos. Control sunet • Funcțiile Spacefit sound și AVA nu sunt compatibile cu modelul Q7**B. •...
Seite 714 13 standby) pagina 16 ID SET (Control sunet) Egalizator cu 7 benzi pagina 10 Specificații ieșire pentru diferitele moduri de efect ale sunetului <HW-Q930B/HW-Q935B> Ieșire Efect Intrare Cu subwoofer și difuzoare surround 2.0 canale 2.1 canale 5.1 canale 5.1 canale/7.1 canale (DTS) Standard 7.1 canale...
Seite 715 <HW-Q800B / HW-Q810B> Ieșire Efect Intrare Doar cu subwoofer Cu subwoofer și difuzoare surround 2.0 canale 2.1 canale 2.1 canale 5.1 canale 5.1 canale 5.1 canale/7.1 canale (DTS) Standard 7.1 canale 5.1 canale 7.1 canale Dolby Atmos®, DTS:X 5.1.2 canale 7.1.4 canale 2.0 canale 5.1.2 canale...
Seite 716 • Pentru a utiliza această funcție, setați difuzoarele televizorului la Difuzoare externe. • Producători care acceptă această funcție: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Opriți sistemul Soundbar. 2. Apăsați în sus și țineți apăsat pe butonul WOOFER timp de 5 secunde.
Seite 717 04 CONECTAREA SISTEMULUI SOUNDBAR Conectarea unităților la o sursă de alimentare Utilizați cablul de alimentare pentru a conecta subwooferul, difuzoarele surround și dispozitivul Soundbar la o priză electrică în următoarea ordine: • Pentru informații suplimentare despre puterea necesară și consum, consultați eticheta atașată produsului. (Etichetă: Partea din spate a unității principale Soundbar) 1.
Seite 718 Difuzor surround S Difuzor surround D Mod difuzor surround (numai cu HW-Q930B, HW-Q935B) Puteți beneficia de un sunet surround optim, în funcție de poziția difuzorului din spate. Consultați ilustrația de mai jos pentru poziționarea difuzorului. Pentru a activa acest mod, selectați Modul difuzor surround utilizând telecomanda dispozitivului Soundbar.
Seite 719 Conectarea manuală a subwooferului și a difuzoarelor surround Înainte de a realiza procedura de conectare manuală de mai jos: • Verificați dacă ați conectat în mod corespunzător cablurile dispozitivului Soundbar și pe cele ale subwooferului și ale difuzoarelor surround. • Asigurați-vă că sistemul Soundbar este oprit. 1.
Seite 720 Consultați informațiile de contact ale Centrului de service Intermitent Defecțiune Difuzoare surround Samsung din acest manual. (numai pentru modelele aplicabile) Roșu și albastru NOTĂ • Dacă unitatea principală este oprită, subwooferul wireless va intra în modul Stare de veghe, iar LED-ul STANDBY de pe partea din spate a subwooferului se va aprinde în culoarea roșie după...
Seite 721 • Pentru conectarea cu eARC, funcția eARC din meniul TV trebuie setată la Activat. Pentru detalii despre setare, consultați manualul utilizatorului pentru televizor. (de exemplu, televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) →...
Seite 722 Conectarea cu un cablu optic Lista de verificare înainte de conectare • Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul. • Când utilizați un cablu optic și terminalele au capace, asigurați-vă că ați scos capacele. Partea inferioară...
Seite 723 Conectarea prin Bluetooth Când un televizor Samsung este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri. • Poate fi conectat un singur televizor Samsung. • Poate fi conectat un televizor Samsung care acceptă Bluetooth. Verificați specificațiile televizorului dvs.
Seite 724 Care este diferența dintre BT READY și BT PAIRING? • BT READY : În acest mod, puteți reconecta orice televizor Samsung sau dispozitiv mobil conectat anterior. • BT PAIRING : În acest mod, puteți conecta un dispozitiv nou la Soundbar.
Seite 725 ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Ieșire sunet → Select Soundbar Q***B (Wi-Fi) NOTĂ Conexiunea Wi-Fi Dolby Atmos este disponibilă pentru unele modele de televizoare Samsung și dispozitive Soundbar. ROM - 22...
Seite 726 Utilizarea funcției Q-Symphony Pentru Q-Symphony, dispozitivul Soundbar se sincronizează cu un televizor Samsung pentru a reda sunet prin cele două dispozitive pentru un efect surround optim. Când este conectat dispozitivul Soundbar, apare meniul „TV+Soundbar” sub meniul Ieșire sunet al televizorului. Selectați meniul corespunzător.
Seite 727 • Modul sunetului dispozitivului Soundbar se va schimba automat în Sunet adaptabil+ dacă activați modul Sunet adaptabil+ pe TV. NOTĂ • Această funcție este disponibilă când dispozitivul Soundbar se conectează la unele modele de televizoare Samsung. • Modelele Q7**B sunt compatibile doar cu metoda „Conectarea prin televizor”.
Seite 728 Deschideți opțiunile pentru ieșirea audio din meniul de setări pentru playerul BD sau un alt dispozitiv și asigurați-vă că este selectată opțiunea „Fără codificare” pentru Bitstream. De exemplu, pe un BD player Samsung, accesați Meniul acasă → Sunet → Ieșire digitală și apoi selectați Bitstream (neprocesat).
Seite 729 Metoda 2. Conectarea cu un cablu optic Partea superioară a dispozitivului Soundbar <Q7**B> D.IN Partea superioară a dispozitivului Soundbar BD / DVD player / Set-top box / <Q9**B/Q8**B> consolă de jocuri D.IN DIGITAL AUDIO IN (OPTICAL) Cablu optic OPTICAL OUT (nefurnizat) Partea inferioară...
Seite 730 Care este diferența dintre BT READY și BT PAIRING? • BT READY : În acest mod, puteți reconecta orice televizor Samsung sau dispozitiv mobil conectat anterior. • BT PAIRING : În acest mod, puteți conecta un dispozitiv nou la Soundbar.
Seite 731 Note despre conexiunea Bluetooth • Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth. • Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceți <0000>. • Sistemul Soundbar se oprește automat după 18 minute în starea Pregătit. •...
Seite 732 Metoda 2. Conectarea prin Wi-Fi (rețea wireless) Pentru a conecta sistemul Soundbar la un dispozitiv mobil printr-o rețea wireless (Wi-Fi), este necesară aplicația SmartThings. Prima conectare 1. Instalați și lansați aplicația SmartThings pe dispozitivul mobil (smartphone sau tabletă). 2. Pe aplicație, urmați instrucțiunile de pe ecran pentru a adăuga sistemul Soundbar. •...
Seite 733 Atingeți sistemul Soundbar cu dispozitivul dvs. mobil pentru a reda sonorul conținutului de pe dispozitivul mobil prin Soundbar. • Este posibil ca această funcție să nu fie acceptată, în funcție de dispozitivul mobil. • Această funcție este compatibilă cu dispozitive mobile Samsung cu Android 8.1 sau o versiune ulterioară. Partea superioară a Aplicația SmartThings...
Seite 734 • Este posibil ca această funcție să nu fie disponibilă în unele țări. • Acest dispozitiv Soundbar Samsung acceptă AirPlay 2 și necesită sistemul de operare iOS 11.4 sau o versiune ulterioară. Cu AirPlay 2, puteți difuza muzică, podcasturi și alte fișiere audio de pe dispozitivele Apple pe sistemul Samsung Soundbar.
Seite 735 09 MONTAREA SUPORTULUI DE 2. Aliniați linia centrală a ghidajului de montare pe perete cu centrul televizorului (dacă montați dispozitivul Soundbar sub televizor), apoi fixați PERETE ghidajul de montare pe perete pe perete utilizând bandă adezivă. • Dacă nu montați sub un televizor, așezați linia centrală în centrul zonei de instalare.
Seite 736 Dacă peretele nu este suficient de rezistent, consolidați-l înainte de a instala suporturile și difuzoarele pe perete. • Compania Samsung nu este răspunzătoare pentru avarierea produsului din cauza instalării neadecvate a produsului. • Aveți grijă să nu instalați difuzoarele orizontal sau cu susul în jos.
Seite 737 • Un spațiu insuficient față de televizor poate provoca probleme de natură acustică și la nivelul recunoașterii vocii. • Imaginea de mai sus poate varia în funcție de modelul respectiv. Samsung poate oferi actualizări pentru firmware-ul sistemului Soundbar pe • Această funcție nu este compatibilă cu modelul Q7**B. viitor.
Seite 738 • Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern. • Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ) → Sunet → Ieșire sunet → Select Soundbar) •...
Seite 739 Mai întâi, opriți Soundbar. televizorul. • Este posibil ca HDMI-CEC să nu fie activat pe televizor. Porniți CEC pe meniul televizorului. (Televizor Samsung: Start ( ) → Meniu → Funcția AVA (numai pentru modelele aplicabile) nu este disponibilă în Setări ( ) →...
Seite 740 Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Pentru a trimite solicitări și întrebări despre programele open source, Dolby Laboratories Licensing Corporation. Manufactured under license from contactați Samsung Open Source (http://opensource.samsung.com) Dolby Laboratories. Confidential unpublished works. Copyright © 2012-2021 15 NOTE IMPORTANTE DESPRE Dolby Laboratories.
Seite 741 16 SPECIFICAȚII ȘI GHID Specificații Unitate principală Soundbar Nume model HW-Q930B/HW-Q935B Greutate 5,4 kg Dimensiuni (L x Î x A) 1110,7 x 60,4 x 120,0 mm Interval temperaturi de funcționare Între +5°C și +35°C Interval umiditate de funcționare Între 10 % și 75 % AMPLIFICATOR Putere de alimentare nominală...
Seite 742 25 mW la 5,775 GHz – 5,875 GHz NOTĂ • Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără notificare. • Greutatea și dimensiunile sunt aproximative. Măsură de precauție: Sistemul Soundbar va reporni automat dacă activați/dezactivați funcția Wi-Fi.
Seite 743 Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale. Pentru informații despre angajamentele privind mediul și obligațiile reglementare privind produsele specifice de la Samsung, cum ar fi REACH, accesați: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/...
Seite 744 Pogledajte tabelu u nastavku za objašnjenje simbola koji mogu da se nalaze sa pouzdanom vezom na zaštitno uzemljenje. na vašem Samsung proizvodu. • Za isključivanje uređaja sa izvora struje, utikač mora da se izvuče iz strujne utičnice, pa je zato potreban pristup strujnoj utičnici.
Seite 745 MERE OPREZA 1. Uverite se da je napajanje naizmeničnom strujom u kući kompatibilno sa zahtevima napajanja navedenim na identifikacionoj nalepnici na donjem delu proizvoda. Proizvod postavite vodoravno, na odgovarajuću podlogu (nameštaj), sa dovoljno prostora oko njega za provetravanje (7~10 cm). Uverite se da ventilacioni otvori nisu pokriveni.
Seite 746 ‒ Režim zvučnika za prostorni zvuk (samo HW-Q930B, HW-Q935B) ....... .
Seite 747 Postavljanje zvučnika Soundbar ispred TV-a Komponenta ..........................33 Ažuriranje softvera Automatsko ažuriranje .
Seite 748 • Više informacija o napajanju i potrošnji energije potražite na nalepnici na proizvodu. (oznaka: Zadnja strana glavne jedinice Soundbar zvučnika) • Za kupovinu dodatnih komponenata ili opcionalnih kablova, obratite se Samsung servisnom centru ili Samsung korisničkoj podršci. • Za više informacija o montiranju na zid ili na gumenoj nožici pogledajte strane od 32 do 34.
Seite 749 02 PREGLED PROIZVODA Gornji panel Soundbar uređaja HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B (Više funkcija) (modeli Q9**B / Q8**B ) Dugme • U režimu pripravnosti pritisnite dugme (Više funkcija) da biste uključili Soundbar. (Više funkcija) da biste promenili ulazni kanal.
Seite 750 Donji panel Soundbar zvučnika DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Priključite kabl za napajanje naizmeničnom strujom Soundbar zvučnika. (Pogledajte stranicu 14) SERVICE Povežite sa USB uređajem za skladištenje da biste nadogradili softver proizvoda.
Seite 751 03 UPOTREBA DALJINSKOG UPRAVLJAČA SOUNDBAR UREĐAJA Stavljanje baterija pre korišćenja daljinskog upravljača (2 AAA baterije) Povucite zadnji poklopac u smeru strelice dok se u potpunosti ne otvori. Ubacite 2 AAA baterije (1,5 V) sa pravilno okrenutim polaritetima. Ponovo stavite poklopac za baterije na mesto. Kako se koristi daljinski upravljač...
Seite 752 Pritiskom na dugme možete postaviti audio funkcije kao što su Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Željena stavka se može prilagoditi pomoću dugmeta Nagore/Nadole. • Funkcije Spacefit sound i AVA podržavaju modeli Q7**B. Kontrola zvuka •...
Seite 753 Nagore ID SET stranica 16 7 Band EQ (7-kanalni ekvilajzer) stranica 10 (Kontrola zvuka) Specifikacije izlaznog signala za različite režime zvučnih efekata <HW-Q930B / HW-Q935B> Izlaz Efekat Ulaz Sa sabvuferom i zvučnikom za prostorni zvuk 2.0 kanala 2.1 kanala 5.1 kanala / 7.1 kanala (DTS) 5.1 kanala...
Seite 754 <HW-Q800B / HW-Q810B> Izlaz Efekat Ulaz Sa sabvuferom i zvučnikom za Samo sa sabvufer zvučnikom prostorni zvuk 2.0 kanala 2.1 kanala 2.1 kanala 5.1 kanala / 7.1 kanala (DTS) 5.1 kanala 5.1 kanala Standard 7.1 kanala 5.1 kanala 7.1 kanala Dolby Atmos®, DTS:X 5.1.2 kanala 7.1.4 kanala...
Seite 755 • Postavite zvučnik TV-a na Spoljni zvučnik kako biste koristili ovu funkciju. • Proizvođači koji podržavaju ovu funkciju: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Isključite zvučnik Soundbar. 2. Pritisnite prema gore i zadržite dugme WOOFER 5 sekundi.
Seite 756 04 POVEZIVANJE SOUNDBAR-A Povezivanje napajanja i jedinica Koristite kabl za napajanje da biste povezali sabvufer, zvučnike za prostorni zvuk i Soundbar na strujnu utičnicu sledećim redosledom: • Više informacija o potrebnom napajanju i potrošnji električne energije potražite na nalepnici na proizvodu. (oznaka: Zadnja strana glavne jedinice Soundbar zvučnika) 1.
Seite 757 Levi surround zvučnik Desni surround zvučnik Režim zvučnika za prostorni zvuk (samo HW-Q930B, HW-Q935B) Optimalan prostorni zvuk se može postići u zavisnosti od položaja zadnjeg zvučnika. Pogledajte ilustraciju ispod za pozicioniranje zvučnika. Da biste aktivirali ovaj režim, izaberite režim Surround Speaker (zvučnik za prostorni zvuk) pomoću daljinskog upravljača zvučnika Soundbar.
Seite 758 Ručno povezivanje sabvufera ili zvučnika za prostorni zvuk Pre izvršavanja dolenavedene procedure ručnog povezivanja: • Proverite da li su kablovi za napajanje Soundbar zvučnika i sabvufera ili zvučnika za prostorni zvuk pravilno povezani. • Uverite se da je Soundbar isključen. 1.
Seite 759 U ovom priručniku pogledajte kontakt podatke Servisnog Treperi Kvar zvučnici za prostorni zvuk centra kompanije Samsung. (samo primenljivi modeli) Crvena i plava NAPOMENA • Ako je glavna jedinica isključena, bežični sabvufer će se prebaciti u režim pripravnosti, a LED lampica STANDBY na zadnjoj strani sabvufera će svetleti crveno nakon što zatreperi plavo nekoliko puta.
Seite 760 • Kada povezujete TV koji podržava funkciju eARC, na ekranu će se pojaviti „eARC“ i čuće se zvuk. • Za povezivanje na eARC, funkcija eARC u TV meniju mora biti postavljena na Uključeno. Detalje o podešavanju potražite u korisničkom priručniku za TV. (npr. Samsung TV: Početna ( ) → Meni → Podešavanja ( ) →...
Seite 761 Povezivanje putem optičkog kabla Lista provera pre povezivanja • Kada su i HDMI kabl i optički kabl povezani, HDMI signal se prvi prima. • Ako upotrebljavate optički kabl, a priključci imaju štitnike, obavezno uklonite te štitnike. Donja strana Soundbar-a Optički kabl (nije u isporuci) DIGITAL AUDIO IN (OPTICAL) OPTICAL OUT...
Seite 762 ) → Zvuk → Izlaz zvuka → Lista Bluetooth zvučnika → Soundbar Q***B (Bluetooth)) 3. Izaberite „Soundbar Q***B“ sa liste na TV ekranu. Dostupan Soundbar je označen sa „Need Pairing“ ili „Paired“ na listi Bluetooth uređaja TV-a. Da biste povezali Samsung TV i Soundbar, izaberite poruku, pa zatim uspostavite vezu.
Seite 763 Koja je razlika između BT READY i BT PAIRING? • BT READY: U ovom režimu možete da ponovo povežete bilo koji Samsung TV ili mobilni uređaj koji je ranije bio povezan. • BT PAIRING: U ovom režimu možete da sa Soundbar-om povežete novi uređaj.
Seite 764 ) → Meni → Podešavanja ( ) → Sva podešavanja ( ) → Zvuk → Izlaz zvuka → Soundbar Q***B (Wi-Fi) NAPOMENA Veza Wi-Fi Dolby Atmos je dostupna na nekim Samsung televizorima i nekim modelima zvučnika Soundbar. SER - 22...
Seite 765 Upotreba funkcije Q-Symphony Kada je funkcija Q-Symphony uključena, Soundbar se sinhronizuje sa Samsung TV-om kako bi se zvuk emitovao putem dva uređaja radi optimalnog efekta prostornog ozvučenja. Kada se Soundbar poveže, pojavljuje se meni „TV+Soundbar“ u meniju televizora Izlaz zvuka. Izaberite odgovarajući meni.
Seite 766 ( Gore ) → „Spacefit sound On“) • Ova funkcija je dostupna u svim režimima zvuka. Metod br. 2. Povezivanje putem TV-a Da biste omogućili ovu funkciju, uključite režim Prilagodljiv zvuk+ u meniju Samsung TV-a. (Početna ( ) → Meni → Podešavanja ( ) →...
Seite 767 Otvorite opcije izlaznog zvuka u meniju postavki BD plejera ili drugog uređaja i proverite da li je za Bitstream izabrana opcija „Bez kodiranja“. Na primer, na Samsung BD plejeru, idite na Home Početni meni → Zvuk → Digitalni izlaz i potom izaberite opciju Bitstream (neobrađen).
Seite 768 Metod br. 2. Povezivanje putem optičkog kabla Gornji deo zvučnika Soundbar <Q7**B> D.IN Gornji deo zvučnika Soundbar <Q9**B / Q8**B> BD / DVD plejer / STB uređaj / konzola za igre D.IN DIGITAL AUDIO IN (OPTICAL) Optički kabl OPTICAL OUT (nije u isporuci) Donja strana Soundbar-a 1.
Seite 769 Koja je razlika između BT READY i BT PAIRING? • BT READY: U ovom režimu možete da ponovo povežete bilo koji Samsung TV ili mobilni uređaj koji je ranije bio povezan. • BT PAIRING: U ovom režimu možete da sa Soundbar-om povežete novi uređaj.
Seite 770 Napomene o Bluetooth povezivanju • Novi uređaj postavite na razdaljini od najviše 1 m da bi se povezao Bluetooth vezom. • Ako se prilikom Bluetooth povezivanja od vas traži da unesete PIN kod, unesite <0000>. • Soundbar se automatski isključuje nakon 18 minuta u stanju spremnosti. •...
Seite 771 Metod br. 2. Povezivanje putem Wi-Fi veze (bežična mreža) Da biste Soundbar sa mobilnim uređajem povezali putem bežične mreže (Wi-Fi) neophodna je aplikacija SmartThings. Početno povezivanje 1. Instalirajte i pokrenite aplikaciju SmartThings na mobilnom uređaju (pametnom telefonu ili tabletu). 2. U aplikaciji pratite uputstva na ekranu da biste dodali zvučnik Soundbar. •...
Seite 772 Dodirnite Soundbar svojim mobilnim uređajem da biste reprodukovali zvuk sadržaja sa mobilnog uređaja preko Soundbar-a. • Ova funkcija možda nije podržana, u zavisnosti od mobilnog uređaja. • Ova funkcija je kompatibilna samo sa Samsung mobilnim uređajima sa sistemom Android 8.1 ili novijim. Gornji deo zvučnika...
Seite 773 • Ovaj Samsung Soundbar podržava AirPlay 2 i za njega je potreban iOS 11.4 ili noviji. Pomoću sistema AirPlay 2, možete da strimujete muziku, podkastove i drugi zvuk sa svojih Apple uređaja na zvučnik Samsung Soundbar. • Uverite se da je Soundbar uključen i povezan na istu Wi-Fi mrežu kao i vaš Apple uređaj.
Seite 774 09 MONTIRANJE ZIDNOG 2. Poravnajte središnju liniju vođice za montiranje na zid sa sredinom TV-a (ako postavljate Soundbar ispod TV-a), a zatim pričvrstite vođicu za NOSAČA montiranje na zid na zid pomoću lepljive trake. • Ako ga ne postavljate ispod TV-a, postavite središnju liniju u sredinu područja instalacije.
Seite 775 čvrstina nije adekvatna, ojačajte zid pre montiranja konzole zidnih nosača i zvučnika na zid. • Samsung ne snosi odgovornost ni za kakvo oštećenje proizvoda zbog njegovog nepravilnog postavljanja. • Vodite računa da ne postavite zvučnike položeno ili da donja strana bude okrenuta nagore.
Seite 776 USB memoriju koja sadrži ažurirani firmver na port Soundbar-a označen sa SERVICE. 1. Idite na veb lokaciju kompanije Samsung (www.samsung.com) → potražite naziv modela u opciji menija korisničke podrške. • Više informacija o ažuriranju potražite u Vodiču za nadogradnju.
Seite 777 • Kada je bilo koji spoljni uređaj (STB uređaj, Bluetooth uređaj, mobilni uređaj itd.) povezan, podesite jačinu zvuka na spoljnjem uređaju. • Za emitovanje zvuka TV-a izaberite Soundbar. (Samsung TV: Početna ( ) → Meni → Podešavanja ( ) →...
Seite 778 Soundbar povezan sa TV-om, Soundbar emituje zvuk sa mobilnog • Vaš uređaj nije u stanju da emituje ulazni signal. Promenite zvučni uređaja dok zadržava vezu sa TV-om. Dakle, TV zvuk se nigde neće izlaz TV-a u PCM ili Dolby Digital. (Za Samsung TV: Početna ( ) → isporučiti.
Seite 779 Dolby, Dolby Atmos, and the double-D symbol are registered Za slanje upita i zahteva za pitanja vezana za softver otvorenog koda, trademarks of Dolby Laboratories Licensing Corporation. Manufactured kontaktirajte Samsung Open Source (http://opensource.samsung.com) under license from Dolby Laboratories. Confidential unpublished works. 15 VAŽNE NAPOMENE O Copyright ©...
Seite 780 16 SPECIFIKACIJE I VODIČ Specifikacije Glavni zvučnik Soundbar HW-Q930B / HW-Q935B Naziv modela Težina 5,4 kg Dimenzije (Š x V x D) 1110,7 x 60,4 x 120,0 mm +5 °C do +35 °C Raspon radne temperature Raspon radne vlage 10 % ~ 75 % POJAČALO...
Seite 781 25 mW pri 5,775 GHz – 5,875 GHz Maks. snaga SRD predajnika NAPOMENA • Samsung Electronics Co., Ltd zadržava pravo da promeni specifikacije bez prethodnog upozorenja. • Težina i dimenzije su približne. Mere opreza: Zvučnik Soundbar će se automatski restartovati ako uključite/isključite Wi-Fi.
Seite 782 će biti bezbedno po čovekovu okolinu. Poslovni korisnici treba da se obrate dobavljaču i provere uslove i odredbe ugovora o kupovini. Ovaj proizvod i njegovi elektronski dodaci prilikom odlaganja ne treba da se mešaju saostalim komercijalnim otpadom. Informacije o obavezama kompanije Samsung po pitanju životne sredine i regulatornih obaveza specifičnih za proizvod, npr. REACH, WEEE ili baterije, potražite na stranici: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/...
Seite 783 • Toto zariadenie má byť neustále zapojené do elektrickej zásuvky s Vysvetlivky k symbolom, ktoré sa môžu nachádzať na vašom výrobku ochranným uzemnením. Samsung, nájdete v nasledujúcej tabuľke. • Zariadenie je úplne odpojené od prívodu elektrickej energie len vytiahnutím zástrčky zo zásuvky, preto zástrčka musí byť ľahko POZOR dostupná.
Seite 784 UPOZORNENIA 1. Uistite sa, že elektrické rozvody vo vašej domácnosti zodpovedajú požiadavkám na napájanie, ktoré sú uvedené na identifikačnom štítku na spodnej strane produktu. Produkt nainštalujte vodorovne na vhodný podklad (nábytok) tak, aby okolo neho bol dostatok miesta na zabezpečenie vetrania (7 – 10 cm). Uistite sa, že vetracie otvory nie sú zakryté.
Seite 785 ‒ Režim Surround speaker (iba HW-Q930B, HW-Q935B) ........
Seite 786 Inštalácia zariadenia Soundbar pred televízorom Súčasť ..........................33 Aktualizácia softvéru Automatická...
Seite 787 • Ďalšie informácie týkajúce sa zdroja napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok: Zadná strana hlavnej jednotky panela Soundbar) • V prípade záujmu o zakúpenie ďalších súčastí alebo doplnkových káblov sa obráťte na servisné stredisko spoločnosti Samsung alebo na stredisko starostlivosti o zákazníkov spoločnosti Samsung.
Seite 788 02 PREHĽAD PRODUKTU Horný panel panela Soundbar HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B Tlačidlo (Multifunkčné) (modely Q9**B/Q8**B) • Stlačením tlačidla (Multifunkčné) v pohotovostnom režime zapnete zariadenie Soundbar. • Stlačením tlačidla (Multifunkčné) zmeníte vstupný zdroj. Tlačidlo (Napájania) (model Q7**B) Zapína a vypína napájanie.
Seite 789 Spodný panel zariadenia Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Pripojte napájací kábel panela Soundbar. (Pozrite si stranu 14) SERVICE Pripojenie ukladacieho zariadenia USB na aktualizáciu softvéru produktu.
Seite 790 03 POUŽITIE DIAĽKOVÉHO OVLÁDANIA ZARIADENIA SOUNDBAR Vloženie batérií pred použitím diaľkového ovládania (2 batérie AAA) Posúvajte zadný kryt v smere šípky, kým ho úplne nezložíte. Vložte 2 batérie AAA (1,5 V) so správnym nasmerovaním príslušných pólov. Zasuňte kryt batérií späť na miesto. Ako používať...
Seite 791 Stlačením tohto tlačidla môžete nastaviť funkciu zvuku, ako napr. Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Požadovanú položku možno nastaviť stlačením tlačidiel Nahor/Nadol. Ovládanie zvuku • Funkcie Spacefit sound a AVA nepodporuje model Q7**B. •...
Seite 792 (pohotovostný režim) Nahor ID SET strana 16 (Ovládanie zvuku) 7-pásmový ekvalizér strana 10 Špecifikácie výstupu pre rôzne režimy zvukových efektov <HW-Q930B / HW-Q935B> Výstup Efekt Vstup So subwooferom a priestorovým reproduktorom 2.0 k. 2.1 k. 5.1 k. 5.1 k. / 7.1 k. (DTS) Standard 7.1 k.
Seite 793 <HW-Q800B / HW-Q810B> Výstup Efekt Vstup So subwooferom a priestorovým Len s basovým reproduktorom reproduktorom 2.0 k. 2.1 k. 2,1 k. 5.1 k. 5.1 k. 5.1 k. / 7.1 k. (DTS) Standard 7.1 k. 5.1 k. 7,1 k. Dolby Atmos®, DTS:X 5.1.2 k.
Seite 794 1. Vypnite zariadenie Soundbar. Stlačte nahor a na 5 sekúnd podržte tlačidlo WOOFER. Vždy, keď potlačíte tlačidlo WOOFER nahor a podržíte ho na 5 sekúnd, režim sa prepne v tomto poradí: „OFF-TV REMOTE“ (predvolený režim), „SAMSUNG- TV REMOTE“, „ALL TV REMOTE“.
Seite 795 04 PRIPOJENIE ZARIADENIA SOUNDBAR Pripojenie k elektrickej sieti a zariadeniam Zapojte subwoofer, priestorové reproduktory a panel Soundbar do elektrickej zásuvky pomocou napájacieho kábla v nasledovnom poradí: • Ďalšie informácie týkajúce sa požadovaných parametrov napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok: Zadná strana hlavnej jednotky panela Soundbar) 1.
Seite 796 Priestorový reproduktor ľavý Priestorový reproduktor pravý Režim Surround speaker (iba HW-Q930B, HW-Q935B) Optimálny priestorový zvuk je možné dosiahnuť v závislosti od pozície zadného reproduktora. Umiestnenie reproduktorov znázorňuje obrázok nižšie. Ak chcete aktivovať tento režim, vyberte režim Surround Speaker pomocou diaľkového ovládača zariadenia Soundbar.
Seite 797 Manuálne pripojenie subwoofera alebo priestorových reproduktorov Pred manuálnym pripojením podľa nižšie uvedeného postupu: • Skontrolujte, či sú napájacie káble pre panel Soundbar a subwoofer alebo priestorové reproduktory riadne pripojené. • skontrolujte, či je zariadenie Soundbar vypnuté. 1. Vypnite hlavnú jednotku zariadenia Soundbar. 2.
Seite 798 Vyhľadajte kontaktné údaje servisného strediska spoločnosti Blikanie Porucha Priestorové reproduktory Samsung v tomto návode. (iba pre príslušné modely) Červená a modrá POZNÁMKA • Ak sa hlavná jednotka vypne, bezdrôtový subwoofer prejde do pohotovostného režimu a indikátor STANDBY režimu na zadnej strane subwoofera najskôr niekoľkokrát zabliká...
Seite 799 • Ak sa chcete pripojiť pomocou funkcie eARC, funkcia eARC musí byť zapnutá v ponuke televízora. Podrobnosti o nastavení nájdete v návode na používanie TV. (napr. televízor Samsung: Domov ( ) → Menu → Nastavenia ( ) → Všetky nastavenia ( ) →...
Seite 800 Pripojenie pomocou optického kábla Kontrolný zoznam pred pripojením • Keď sú zároveň pripojené kábel HDMI aj optický kábel, signál HDMI sa prijíma prednostne. • Ak sa rozhodnete použiť optický kábel a na portoch sú umiestnené krytky, nezabudnite ich odstrániť. Optický kábel Spodná...
Seite 801 Pripojenie cez Bluetooth Keď je prostredníctvom rozhrania Bluetooth pripojený televízor Samsung TV, budete môcť počúvať zvuk stereo bez zbytočných starostí so zapájaním káblov. • Súčasne možno pripojiť iba jeden televízor Samsung TV. • Je možné pripojiť televízor Samsung TV, ktorý podporuje rozhranie Bluetooth. Skontrolujte technické údaje televízora.
Seite 802 Aký je rozdiel medzi režimami BT READY a BT PAIRING? • BT READY: V tomto režime môžete opätovne pripojiť akýkoľvek televízor Samsung TV alebo mobilné zariadenie, ktoré už bolo pripojené predtým. • BT PAIRING: V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie.
Seite 803 ) → Menu → Nastavenia ( ) → Všetky nastavenia ( ) → Zvuk → Výstup zvuku → Soundbar Q***B (Wi-Fi) POZNÁMKA Pripojenie Wi-Fi Dolby Atmos je k dispozícii v niektorých televízoroch Samsung a niektorých modeloch zariadenia Soundbar. SLK - 22...
Seite 804 Používanie funkcie Q-Symphony Pri aktívnej funkcii Q-Symphony sa zariadenie Soundbar zosynchronizuje s televízorom Samsung a vďaka prehrávaniu zvuku cez tieto dve zariadenia je možné dosiahnuť efekt priestorového zvuku. Po pripojení zariadenia Soundbar sa v ponuke Výstup zvuku televízora zobrazí položka „TV+Soundbar“. Potom vyberte príslušnú...
Seite 805 ( Nahor) → „Spacefit sound On“) • Táto funkcia je k dispozícii vo všetkých režimoch zvuku. Spôsob 2. Pripojenie cez televízor Ak chcete povoliť túto funkciu, zapnite režim Prispôsobivý zvuk+ v ponuke televízora Samsung. (Domov ( ) → Menu → Nastavenia ( ) →...
Seite 806 Otvorte možnosti zvukového výstupu v ponuke nastavení prehrávača diskov Blu-Ray alebo iného zariadenia a uistite sa, že pre dátový tok je vybratá možnosť „Žiadne kódovanie“. Napríklad pre prehrávač diskov Blu-Ray značky Samsung prejdite do Ponuka Domov → Zvuk → Digitálny výstup a následne vyberte možnosť...
Seite 807 Spôsob 2. Pripojenie pomocou optického kábla Horná strana zariadenia Soundbar <Q7**B> D.IN Horná strana zariadenia Soundbar <Q9**B / Q8**B> Prehrávač BD/DVD/set- top box/herná konzola D.IN DIGITAL AUDIO IN (OPTICAL) Optický kábel OPTICAL OUT (nie je súčasťou dodávky) Spodná strana panela Soundbar 1.
Seite 808 Aký je rozdiel medzi režimami BT READY a BT PAIRING? • BT READY: V tomto režime môžete opätovne pripojiť akýkoľvek televízor Samsung TV alebo mobilné zariadenie, ktoré už bolo pripojené predtým. • BT PAIRING: V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie.
Seite 809 Poznámky k pripojeniu cez rozhranie Bluetooth • Nové zariadenie, ktoré chcete pripojiť cez komunikačné rozhranie Bluetooth, umiestnite vo vzdialenosti najviac 1 meter. • Ak sa pri pripájaní zariadenia Bluetooth požaduje kód PIN, zadajte kód 0000 (štyri nuly). • Zariadenie Soundbar sa automaticky vypne po 18 minútach v režime Pripravené. •...
Seite 810 Spôsob 2. Pripojenie cez Wi-Fi (bezdrôtovú sieť) Ak chcete pripojiť zariadenie Soundbar k mobilnému zariadeniu prostredníctvom bezdrôtovej siete (Wi-Fi), vyžaduje sa aplikácia SmartThings. Prvotné pripojenie 1. Na mobilnom zariadení (smartfóne alebo tablete) nainštalujte a spustite aplikáciu SmartThings. 2. V aplikácii pridajte zariadenie Soundbar podľa pokynov na obrazovke. •...
Seite 811 Keď na zariadenie Soundbar ťuknete mobilným zariadením, obsah z mobilného zariadenia sa prehrá prostredníctvom zariadenia Soundbar. • V závislosti od mobilného zariadenia táto funkcia nemusí byť podporovaná. • Táto funkcia je kompatibilná len s mobilnými zariadeniami Samsung so systémom Android 8.1 alebo novším. Horná strana zariadenia Aplikácia SmartThings...
Seite 812 • Toto zariadenie Samsung Soundbar podporuje technológiu AirPlay 2 a vyžaduje systém iOS 11.4 alebo novší. Vďaka technológii AirPlay 2 môžete streamovať hudbu, podcasty a ďalší zvukový obsah zo zariadení Apple do zariadenia Samsung Soundbar. • Uistite sa, že zariadenie Soundbar je zapnuté a pripojené k rovnakej sieti Wi-Fi ako zariadenie Apple.
Seite 813 09 MONTÁŽ NÁSTENNÉHO 2. Zarovnajte stredovú čiaru inštalačnú pomôcku na montáž na stenu so stredom televízora (ak Soundbar upevňujete pod televízor) a potom DRŽIAKA upevnite inštalačná pomôcka na montáž na stenu k stene pomocou pásky. • Ak zariadenie neinštalujete pod TV, umiestnite stredovú čiaru do stredu inštalačnej plochy.
Seite 814 Ak stena nie je dostatočne pevná, pred montážou konzol na upevnenie na stenu a reproduktorov zabezpečte jej spevnenie. • Spoločnosť Samsung nezodpovedá za akékoľvek poškodenie výrobku v dôsledku nevhodnej montáže produktu. • Dajte pozor, aby ste reproduktory nenamontovali otočené nabok alebo prevrátené.
Seite 815 SERVICE problémy a problémy s rozpoznávaním hlasu. • Obrázok vyššie sa líši v závislosti od príslušného modelu. Spoločnosť Samsung môže v budúcnosti poskytnúť aktualizácie k firmvéru • Túto funkciu nepodporuje model Q7**B. systému zariadenia Soundbar. Keď bude aktualizácia k dispozícii, zariadenie Soundbar môžete aktualizovať...
Seite 816 • Ak je pripojené externé zariadenie (set-top box, zariadenie Bluetooth, mobilné zariadenie atď.), upravte jeho hlasitosť. • V ponuke zvukového výstupu televízora vyberte položku Soundbar. (Televízory Samsung TV: Domov ( ) → Menu → Nastavenia ( ) → Všetky nastavenia ( ) →...
Seite 817 • Ak vypnete zariadenie Soundbar počas sledovania televízie, • Na televízore zrejme nie je aktivované rozhranie HDMI-CEC. V ponuke synchronizácia vypínača s televízorom sa zakáže. Najprv vypnite televízora zapnite rozhranie CEC. (Televízory Samsung TV: Domov ( televízor. → Menu → Nastavenia ( ) →...
Seite 818 Dolby, Dolby Atmos, and the double-D symbol are registered Ak chcete zaslať otázky či požiadavky na otázky o otvorených zdrojoch, trademarks of Dolby Laboratories Licensing Corporation. Manufactured obráťte sa na divíziu Samsung Open Source under license from Dolby Laboratories. Confidential unpublished works. (http://opensource.samsung.com) Copyright ©...
Seite 819 16 TECHNICKÉ ÚDAJE A PRÍRUČKA Technické údaje Hlavná jednotka zariadenia Soundbar Názov modelu HW-Q930B / HW-Q935B Hmotnosť 5,4 kg Rozmery (Š x V x H) 1110,7 x 60,4 x 120,0 mm Prevádzkový teplotný rozsah +5°C až +35°C Prevádzkový rozsah vlhkosti 10 % –...
Seite 820 25 mW pri 5,775 GHz – 5,875 GHz POZNÁMKA • Spoločnosť Samsung Electronics Co., Ltd si vyhradzuje právo zmeniť technické údaje bez predchádzajúceho upozornenia. • Hmotnosť a rozmery sú približné. Upozornenie: Ak zapnete/vypnete rozhranie Wi-Fi, zariadenie Soundbar sa automaticky reštartuje.
Seite 821 • Spoločnosť Samsung týmto vyhlasuje, že toto rádiové zariadenie je v súlade s požiadavkami smernice 2014/53/EÚ a príslušnými zákonnými požiadavkami Spojeného kráľovstva. Celý text vyhlásenia o zhode je k dispozícii na tejto internetovej adrese: http://www.samsung.com, prejdite na podstránku Podpora a zadajte názov modelu.
Seite 822 V spodnji razpredelnici poiščite razlage simbolov, ki so lahko navedeni na • Ta aparat mora biti vedno priključen na vtičnico z izmeničnim tokom s vašem izdelku Samsung. povezavo za zaščitno ozemljitev. • Če želite aparat odklopiti iz električnega omrežja, morate vtikač izvleči iz POZOR električne vtičnice, zato mora biti vedno zlahka dosegljiv.
Seite 823 VARNOSTNI UKREPI 1. Poskrbite, da bo napajanje na izmenični tok v vašem domu skladno z napajalnimi zahtevami, navedenimi na identifikacijski nalepki na spodnji strani izdelka. Izdelek namestite vodoravno in na ustrezno podlago (pohištvo) z dovolj prostora za prezračevanje (7–10 cm). Prepričajte se, da reže za prezračevanje niso prekrite.
Seite 824 ‒ Način zvočnika za prostorski zvok (le HW-Q930B, HW-Q935B) ....... .
Seite 825 Namestitev zvočnika Soundbar pred televizor Komponenta ..........................33 Posodobitev programske opreme Samodejna posodobitev.
Seite 826 01 PREVERJANJE KOMPONENT SOUNDBAR Glavna enota zvočnika Soundbar Daljinski upravljalnik / baterije za zvočnik Globokotonski zvočnik Soundbar x 4 ali 2 Zvočnik za prostorski zvok (izbirno) Napajalni kabel (globokotonski zvočnik, zvočnik Kabel HDMI (levi/desni) za prostorski zvok, Soundbar) (izbirno) (M4 x L10) Držalo za stenski nosilec Vijak nosilca Vijak...
Seite 827 02 PREGLED IZDELKA Zgornja plošča modula Soundbar HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B Gumb (Več funkcij) (modela Q9**B / Q8**B) • V načinu pripravljenosti pritisnite gumb (Več funkcij), da vklopite Soundbar. • Pritisnite gumb (Več funkcij), da spremenite vhodni vir.
Seite 828 Spodnja plošča zvočnika Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Priključite napajalni kabel za izmenični tok za Soundbar. (Glejte stran 14) SERVICE Priključite napravo za shranjevanje USB, da nadgradite programsko opremo izdelka.
Seite 829 03 UPORABA DALJINSKEGA UPRAVLJALNIKA ZA SOUNDBAR Vstavljanje baterij pred uporabo daljinskega upravljalnika (2 bateriji AAA) Pokrov na zadnji strani potisnite v smeri puščice, dokler ga povsem ne odstranite. Vstavite 2 bateriji AAA (1,5 V) in ju obrnite tako, da bo njuna polarnost pravilna. Pokrov baterij potisnite nazaj na mesto. Kako uporabljati daljinski upravljalnik Vklopi ali izklopi zvočnik Soundbar.
Seite 830 S pritiskanjem gumba lahko nastavite zvočne funkcije, denimo Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Želeni element lahko prilagodite z gumboma Gor/Dol. Upravljanje zvoka • Funkciji Spacefit sound in AVA nista podprti pri modelu Q7**B. •...
Seite 831 13 televizorja (stanje pripravljenosti) ID SET stran 16 (Upravljanje zvoka) 7-pasovni izenačevalnik stran 10 Specifikacije izhoda za različne načine zvočnih učinkov <HW-Q930B / HW-Q935B> Izhod Učinek Vhod Z globokotonskim zvočnikom in zvočnikom za prostorski zvok 2.0 kanala 2.1 kanala 5.1 kanala...
Seite 832 <HW-Q800B / HW-Q810B> Izhod Učinek Vhod Z globokotonskim zvočnikom in Samo z globokotonskim zvočnikom zvočnikom za prostorski zvok 2.0 kanala 2.1 kanala 2.1 kanala 5.1 kanala 5.1 kanala 5.1 kanala/7.1 kanala (DTS) Standard 7.1 kanala 5.1 kanala 7.1 kanala Dolby Atmos®, DTS:X 5.1.2 kanala 7.1.4 kanala 2.0 kanala...
Seite 833 • Če želite uporabljati to funkcijo, zvočnik televizorja nastavite na Zunanji zvočnik. • Proizvajalci, ki podpirajo to funkcijo: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Izklopite zvočnik Soundbar. 2. Gumb WOOFER pritisnite navzgor in ga držite 5 sekund.
Seite 834 04 PRIKLJUČITEV ZVOČNIKA SOUNDBAR Priključitev napajanja in enot Globokotonski zvočnik, zvočnika za prostorski zvok in Soundbar v tem zaporedju priključite na električno vtičnico z napajalnim kablom: • Za več informacij o zahtevanem električnem napajanju in porabi električne energije si oglejte oznako na izdelku. (Oznaka: Hrbtna stran glavne enote modula Soundbar) 1.
Seite 835 Zvočnik za prostorski zvok (L) Zvočnik za prostorski zvok (D) Način zvočnika za prostorski zvok (le HW-Q930B, HW-Q935B) Najboljši prostorski zvok lahko dobite odvisno od položaja zadnjega zvočnika. Za postavitev zvočnika si oglejte spodnjo sliko. Da bi omogočili ta način, z daljinskim upravljalnikom zvočnika Soundbar izberite način Zvočnik za prostorski zvok.
Seite 836 Ročno povezovanje globokotonskega zvočnika ali zvočnikov za prostorski zvok Preden izvedete spodnji postopek ročnega priklopa: • Preverite, ali so napajalni kabli modula Soundbar in globokotonskega zvočnika ali zvočnikov za prostorski zvok pravilno priključeni. • Prepričajte se, da je zvočnik Soundbar izklopljen. 1.
Seite 837 Lučke LED na hrbtni strani globokotonskega zvočnika in zvočnikov za prostorski zvok Lučke LED Opis Stanje Rešitev Globokotonski zvočnik Povezava uspešno Vklopljena vzpostavljena – (normalno delovanje) Modra Preverite, ali je napajalni kabel, priklopljen na glavno enoto Zvočniki za prostorski zvok Soundbar, ustrezno povezan, ali pa počakajte približno 5 (le izbrani modeli) Utripa...
Seite 838 • Če želite povezavo vzpostaviti s funkcijo eARC, mora biti možnost »eARC« v meniju televizorja vklopljena. Za podrobnosti o nastavitvi si oglejte uporabniški priročnik za televizor. (npr. TV Samsung: Domov ( ) → Meni → Nastavitve ( ) → Vse nastavitve ( ) →...
Seite 839 Povezava z uporabo optičnega kabla Kontrolni seznam pred povezavo • Ko sta priključena tako kabel HDMI kot optični kabel, najprej prejmete signal HDMI. • Če so pri uporabi optičnega kabla na priključkih pokrovčki, jih ne pozabite odstraniti. Spodnja stran zvočnika Soundbar Optični kabel (ni priložen) DIGITAL AUDIO IN (OPTICAL)
Seite 840 Na seznamu naprav Bluetooth na televizorju je na voljo zvočnik Soundbar, ki je označen z »Potrebno seznanjanje« ali »Seznanjeno«. Če želite televizor Samsung povezati z zvočnikom Soundbar, izberite sporočilo in vzpostavite povezavo. • Ko je televizor Samsung povezan, se na sprednjem zaslonu zvočnika Soundbar prikaže [Ime televizorja] → »BT«. 4. Zdaj lahko zvok televizorja Samsung TV poslušate prek zvočnika Soundbar.
Seite 841 Kakšna je razlika med BT READY in BT PAIRING? • BT READY: V tem načinu lahko znova povežete kateri koli televizor Samsung ali mobilno napravo, ki je že bila prej povezana. • BT PAIRING: V tem načinu lahko na zvočnik Soundbar priključite novo napravo.
Seite 842 ) → Meni → Nastavitve ( ) → Vse nastavitve ( ) → Zvok → Zvočni izhod → Soundbar Q***B (Wi-Fi) OPOMBA Povezava Wi-Fi Dolby Atmos je na voljo v nekaterih Samsung TV-jih in modelih zvočnika Soundbar. SLV - 22...
Seite 843 Uporaba funkcije Q-Symphony Soundbar je med uporabo funkcije Q-Symphony sinhroniziran s televizorjem Samsung, da lahko predvaja zvok prek dveh naprav in s tem omogoči najboljši učinek prostorskega zvoka. Ko je Soundbar povezan, se v meniju Zvočni izhod v televizorju odpre meni »TV+Soundbar«. Izberite ustrezen meni.
Seite 844 ( Gor ) → »Spacefit sound On«) • Ta funkcija je na voljo v vseh načinih zvoka. Metoda 2. Povezovanje prek televizorja Če želite omogočiti to funkcijo, v meniju televizorja Samsung vklopite način Prilagodljiv zvok+. (Domov ( ) → Meni → Nastavitve ( ) →...
Seite 845 V meniju z nastavitvami v predvajalniku BD ali drugi napravi odprite možnosti za zvočni izhod in preverite, ali je za bitni tok izbrana možnost »Brez kodiranja«. V predvajalniku Samsung BD izberite na primer »Začetni meni → Zvok → Digitalni izhod« in izberite »Bitstream (neobdelan)«.
Seite 846 Metoda 2. Povezava z uporabo optičnega kabla Zgornja stran zvočnika Soundbar <Q7**B> D.IN Zgornja stran zvočnika Soundbar <Q9**B / Q8**B> BD / predvajalnik DVD / Set- top box / Igralna konzola D.IN DIGITAL AUDIO IN (OPTICAL) Optični kabel OPTICAL OUT (ni priložen) Spodnja stran zvočnika Soundbar 1.
Seite 847 Kakšna je razlika med BT READY in BT PAIRING? • BT READY: V tem načinu lahko znova povežete kateri koli televizor Samsung ali mobilno napravo, ki je že bila prej povezana. • BT PAIRING: V tem načinu lahko na zvočnik Soundbar priključite novo napravo.
Seite 848 Opombe o povezavi Bluetooth • Za povezavo prek povezave Bluetooth položite novo napravo znotraj razdalje 1 metra. • Če boste pri povezovanju naprave Bluetooth morali vnesti kodo PIN, vnesite <0000>. • Zvočnik Soundbar se samodejno izklopi po 18 minutah v stanju pripravljenosti. •...
Seite 849 Metoda 2. Povezava prek Wi-Fi (brezžično omrežje) Če želite zvočnik Soundbar povezati z mobilno napravo prek brezžičnega omrežja (Wi-Fi), potrebujete aplikacijo SmartThings. Začetna povezava 1. V mobilno napravo (pametni telefon ali tablični računalnik) namestite aplikacijo SmartThings in jo zaženite. 2. V aplikaciji upoštevajte navodila na zaslonu, da dodate zvočnik Soundbar. •...
Seite 850 S svojo mobilno napravo se dotaknite zvočnika Soundbar, da začnete predvajati zvok vsebine na mobilni napravi prek zvočnika Soundbar. • Ta funkcija morda ne bo podprta, kar je odvisno od vaše mobilne naprave. • Ta funkcija je združljiva le z mobilnimi napravami Samsung, ki imajo operacijski sistem Android 8.1 ali novejši. Zgornja stran zvočnika...
Seite 851 • Ta Samsung Soundbar podpira AirPlay 2 in zahteva iOS 11.4 ali novejši. Z Airplay 2 lahko predvajate glasbo, podcaste in druge zvočne formate z vaše naprave Apple v zvočnik Samsung Soundbar. • Preverite, ali je zvočnik Soundbar vključen in priključen v isto omrežje Wi-Fi kot vaša naprava Apple.
Seite 852 09 NAMESTITEV STENSKEGA 2. Sredinsko črto vodila za stensko namestitev poravnajte s sredino televizorja (če zvočnik Soundbar nameščate pod televizor) in vodilo za stensko namestitev s trakom prilepite na steno. NOSILCA • Če zvočnika ne nameščate pod televizor, sredinsko črto postavite na sredino območja namestitve.
Seite 853 Mikrofoni (le izbrani modeli) nosilnost ni zadostna, steno ojačajte, preden nanjo namestite stenska nosilca in zvočnika. • Družba Samsung ni odgovorna za morebitne poškodbe izdelka zaradi neprimerne namestitve izdelka. • Pazite, da zvočnikov ne namestite bočno ali navzdol. SLV - 33...
Seite 854 USB, ki vsebuje vdelano programsko opremo za posodobitev, vstavite v vrata SERVICE zvočnika Soundbar. 1. Obiščite Samsungovo spletno mesto (www.samsung.com) → v meniju za podporo strankam poiščite ime modela. • Več informacij o posodobitvi je v vodniku za nadgradnjo.
Seite 855 • Ko je priključena katera koli zunanja naprava (STB, naprava Bluetooth, mobilna naprava itd.), prilagodite glasnost zunanje naprave. • Za zvočni izhod televizorja izberite zvočnik Soundbar. (Televizor Samsung: Domov ( ) → Meni → Nastavitve ( ) → Vse nastavitve ) →...
Seite 856 • Vaša naprava ne more predvajati vhodnega signala. Zvočni izhod televizorjem. Zvok iz televizorja ne bo več predvajan. televizorja spremenite na PCM ali Dolby Digital. (Za televizor Samsung: • Odklopite mobilno napravo in zvok iz televizorja se bo znova oddajal Domov ( ) →...
Seite 857 13 LICENCA ODPRTOKODNI LICENCI Če želite poslati poizvedbe in zahteve glede odprtokodnih virov, se obrnite na Samsung Open Source (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered 15 POMEMBNE OPOMBE O trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories.
Seite 858 16 TEHNIČNI PODATKI IN NAVODILA Specifikacije Glavna enota zvočnika Soundbar Ime modela HW-Q930B / HW-Q935B Teža 5,4 kg Mere (Š x V x G) 1110,7 x 60,4 x 120,0 mm Razpon temperature med delovanjem od+5°C do +35°C Razpon vlažnosti med delovanjem 10–75 %...
Seite 859 Največja oddajna moč naprav kratkega dosega 25 mW pri 5,775 GHz–5,875 GHz OPOMBA • Samsung Electronics Co., Ltd si pridržuje pravico do spreminjanja tehničnih podatkov brez obvestila. • Teža in mere so približne. Varnostni ukrep: Zvočnik Soundbar se bo samodejno znova zagnal, če vklopite/izklopite Wi-Fi.
Seite 860 • Samsung s tem izjavlja, da ta radijska oprema izpolnjuje zahteve Direktive 2014/53/EU in ustrezne zakonske zahteve v Združenem kraljestvu. Celotno besedilo izjave o skladnosti je na voljo na tem spletnem mestu: http://www.samsung.com, kjer obiščite razdelek za podporo in vnesite ime modela.
Seite 861 Consulte la siguiente tabla para obtener una explicación dve los símbolos que • Este aparato deberá estar siempre conectado a una toma de CA con una pueden aparecer en su producto Samsung. conexión a tierra de protección. • Para desconectar el aparato de la toma de corriente, hay que tirar del PRECAUCIÓN...
Seite 862 PRECAUCIONES 1. Compruebe que la fuente de alimentación CA de su domicilio cumple las especificaciones eléctricas indicadas en la etiqueta adhesiva situada en la parte inferior del producto. Instale el producto horizontalmente en una base adecuada (mueble), con suficiente espacio alrededor para su ventilación (entre 7 y 10 centímetros).
Seite 863 ‒ Modo Altavoz trasero (solo HW-Q930B, HW-Q935B)........
Seite 864 Instalación de la Soundbar delante de la TV Componente ........................... . 33 Actualización del software Actualización automática .
Seite 865 • Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte posterior de la unidad principal de la Soundbar) • Si desea adquirir componentes adicionales o cables opcionales, póngase en contacto con un centro de servicio técnico de Samsung o con el centro de atención al cliente de Samsung.
Seite 866 02 VISIÓN GENERAL DEL PRODUCTO Panel superior de la Soundbar HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B Botón (Multifunción) (modelos Q9**B / Q8**B) • En el modo de espera, pulse el botón (Multifunción) para encender la Soundbar. • Pulse el botón (Multifunción) para cambiar la fuente de entrada.
Seite 867 Panel inferior de la Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Conecte el cable de alimentación de CA de la barra de sonido. (Consulte la página 14) SERVICE Conecte un dispositivo de almacenamiento USB para actualizar el software del producto.
Seite 868 03 USO DEL MANDO A DISTANCIA DE LA SOUNDBAR Cómo colocar las pilas antes de utilizar el mando a distancia (pilas AAA X 2) Deslice la cubierta posterior en la dirección de la flecha hasta extraerla por completo. Inserte 2 pilas AAA (1,5V) orientadas de manera que su polaridad sea correcta.
Seite 869 Al pulsar el botón, puede establecer la función de audio que desee, como Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. El elemento deseado se puede ajustar con los botones Arriba/Abajo. • Las funciones Spacefit sound y AVA no son compatibles con el modelo Q7**B. Control de sonido •...
Seite 870 ID SET página 16 7 Band EQ página 10 (Control de sonido) Especificaciones de salida para los diferentes modos de efectos de sonido <HW-Q930B / HW-Q935B> Salida Efecto Entrada Con el subwoofer y los altavoces surround Canal 2.0 Canal 2.1 Canal 5.1 / canal 7.1 (DTS)
Seite 871 <HW-Q800B / HW-Q810B> Salida Efecto Entrada Con el subwoofer y los altavoces Solo con subwoofer surround Canal 2.0 Canal 2.1 Canal 2.1 Canal 5.1 / canal 7.1 (DTS) Canal 5.1 Canal 5.1 Standard Canal 7.1 Canal 5.1 Canal 7.1 Dolby Atmos®, DTS:X Canal 5.1.2 Canal 7.1.4 Canal 2.0...
Seite 872 • Ponga el altavoz del televisor en External Speaker para usar esta función. • Fabricantes que admiten esta función: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense y RCA 1. Apague la Soundbar. Mantenga pulsado el botón WOOFER durante 5 segundos.
Seite 873 04 CONEXIÓN DE LA SOUNDBAR Conexión de la alimentación y las unidades Use el cable de alimentación para conectar el subwoofer, los altavoces traseros y la Soundbar a una toma de corriente en el siguiente orden: • Para obtener más información sobre los requisitos de alimentación eléctrica y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte posterior de la unidad principal de la Soundbar) 1.
Seite 874 Altavoz Surround izquierdo Altavoz Surround derecho Modo Altavoz trasero (solo HW-Q930B, HW-Q935B) Se puede obtener un sonido Surround óptimo dependiendo de la posición del altavoz trasero. Consulte la siguiente ilustración para ver la colocación del altavoz. Para activar este modo, seleccione el modo Altavoz trasero utilizando el mando a distancia de la Soundbar.
Seite 875 Conexión manual del subwoofer o los altavoces traseros Antes de realizar el procedimiento de conexión manual que se indica a continuación: • Compruebe si los cables de alimentación de la Soundbar y el subwoofer o los altavoces traseros están conectados correctamente. •...
Seite 876 Consulte la información de contacto del Centro de servicio Parpadeo Mal funcionamiento Altavoces traseros técnico de Samsung en este manual. (solo modelos pertinentes) Rojo y azul NOTA • Si la unidad principal está apagada, el subwoofer pasará al modo inactivo y el LED STANDBY de la parte trasera del subwoofer se pondrá de color rojo tras parpadear varias veces en azul.
Seite 877 ) → Sonido → Expert Settings → HDMI-eARC Mode (Auto)) (p. ej., Samsung TV : Inicio ( • Si no aparece “TV ARC” en la ventana de visualización de la unidad principal de la Soundbar, compruebe que el cable HDMI esté conectado al puerto correcto.
Seite 878 Conexión con un cable óptico Lista de comprobación previa a la conexión • Cuando se conectan tanto el cable HDMI como el cable óptico, se recibe primero la señal HDMI. • Cuando use un cable óptico y los terminales tengan cubiertas, asegúrese de retirarlas. Parte inferior de la Soundbar Cable óptico (no incluido) DIGITAL AUDIO IN...
Seite 879 Samsung a la Soundbar, seleccione el mensaje y luego establezca una conexión. • Cuando el televisor Samsung está conectado, aparece [Nombre del TV] → “BT” en la pantalla frontal de la Soundbar. 4. Ahora puede escuchar el sonido del televisor de Samsung desde la Soundbar.
Seite 880 ¿Cuál es la diferencia entre BT READY y BT PAIRING? • BT READY : En este modo, puede volver a conectar cualquier TV o dispositivo móvil de Samsung que estuviera conectado anteriormente. • BT PAIRING : En este modo, puede conectar un dispositivo nuevo a la Soundbar.
Seite 881 ) → Toda la configuración ( ) → Sonido → Salida de sonido → Soundbar Q***B (Wi-Fi) Inicio ( NOTA La conexión Wi-Fi Dolby Atmos está disponible en algunas televisiones Samsung y en algunos modelos de Soundbar. SPA - 22...
Seite 882 Uso de la función Q-Symphony Para usar Q-Symphony, la Soundbar se sincroniza con un televisor Samsung para emitir el sonido a través de dos dispositivos y generar así un efecto envolvente óptimo. Cuando la Soundbar está conectada, el menú “TV+Soundbar” aparece dentro del menú Salida de sonido del televisor. Seleccione el menú correspondiente.
Seite 883 • Esto está disponible en todos los modos de sonido. Método 2. Conexión mediante la TV Para activar esta función, active el modo Sonido adaptable+ en el menú de su Samsung TV. ) → Menú → Config. ( ) → Toda la configuración ( ) →...
Seite 884 Vaya a las opciones de salida de audio en el menú de configuración de su reproductor BD u otro dispositivo similar y asegúrese de que el valor "No Encoding" esté seleccionado para la opción Bitstream. Por ejemplo, en un reproductor BD Samsung, vaya a Menú Inicio → Sonido → Salida digital y seleccione Bitstream (sin procesar).
Seite 885 Método 2. Conexión con un cable óptico Parte superior de la Soundbar <Q7**B> D.IN Parte superior de la Soundbar <Q9**B / Q8**B> Reproductor BD / DVD / Decodificador / Consola de juegos D.IN DIGITAL AUDIO IN (OPTICAL) Cable óptico OPTICAL OUT (no incluido) Parte inferior de la Soundbar 1.
Seite 886 ¿Cuál es la diferencia entre BT READY y BT PAIRING? • BT READY : En este modo, puede volver a conectar cualquier TV o dispositivo móvil de Samsung que estuviera conectado anteriormente. • BT PAIRING : En este modo, puede conectar un dispositivo nuevo a la Soundbar.
Seite 887 Notas sobre la conexión mediante Bluetooth • Sitúe un nuevo dispositivo en un radio de 1 m para conectarlo mediante la comunicación por Bluetooth. • Si se le pide un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>. • La Soundbar se apaga automáticamente después de 18 minutos en el estado Preparado. •...
Seite 888 Método 2. Conexión a través de Wi-Fi (red inalámbrica) Para conectar una Soundbar a un dispositivo móvil a través de una red inalámbrica (Wi-Fi), se requiere la aplicación SmartThings. La conexión inicial 1. Instale e inicie la aplicación SmartThings en el dispositivo móvil (smartphone o tableta). 2.
Seite 889 Toque la Soundbar con su dispositivo móvil para reproducir el sonido del contenido en el dispositivo móvil a través de la Soundbar. • Es posible que esta función no se admita según el dispositivo móvil. • Esta función solo es compatible con dispositivos móviles Samsung con Android 8.1 o posterior. Aplicación SmartThings Parte superior de la Soundbar Dispositivo móvil...
Seite 890 • Esta Soundbar de Samsung es compatible con AirPlay 2 y requiere iOS 11.4 o alguna versión posterior. Con AirPlay 2, puede reproducir música, podcasts y otros formatos de audio desde sus dispositivos Apple en la Soundbar Samsung. • Asegúrese de que la Soundbar esté encendida y conectada a la misma red Wi-Fi que su dispositivo Apple.
Seite 891 09 INSTALACIÓN DEL EQUIPO 2. Alinee la línea central de la guía de montaje en pared con el centro del televisor (si va a montar la Soundbar debajo del televisor) y, después, fije la DE MONTAJE EN PARED guía de montaje en pared a la pared con cinta adhesiva. •...
Seite 892 Si esta no es suficiente, asegúrese de reforzar la pared antes de instalar en ella los soportes de montaje en pared y los altavoces. • Samsung Electronics no se hace responsable de ningún daño que el producto pueda sufrir debido a una instalación incorrecta del mismo.
Seite 893 USB que contiene el firmware de actualización al puerto SERVICE de la Soundbar. 1. Vaya al sitio web de Samsung (www.samsung.com) y busque el nombre del modelo mediante la opción del menú de soporte. • Para obtener más información sobre la actualización, consulte la Guía de actualización.
Seite 894 • Cuando se conecte cualquier dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvil, etc.), ajuste el volumen del dispositivo externo. • Para la salida de sonido del televisor, seleccione Soundbar. (TV Samsung: ) → Menú → Config. ( ) → Toda la configuración ( ) →...
Seite 895 • Su dispositivo no puede reproducir la señal de entrada. Cambie la salida Tras conectar la TV a la Soundbar, he activado el modo Soundbar. Sin de audio del televisor a PCM o Dolby Digital. (Para un televisor Samsung: embargo, la TV no emite ningún sonido.
Seite 896 14 AVISO SOBRE LICENCIAS DE CÓDIGO ABIERTO Si desea enviar consultas y solicitudes relativas a cuestiones sobre códigos abiertos, póngase en contacto con Samsung Open Source Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of (http://opensource.samsung.com) Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories.
Seite 897 16 ESPECIFICACIONES Y GUÍA Especificaciones Unidad principal de la Soundbar HW-Q930B / HW-Q935B Nombre del modelo Peso 5,4 kg Dimensiones (an. × al. × pr.) 1110,7 × 60,4 × 120,0 mm Rango de temperaturas de funcionamiento Entre +5°C y +35°C Rango de humedades de funcionamiento Entre un 10 % y un 75 % aprox.
Seite 898 25 mW a 5,775 GHz – 5,875 GHz NOTA • Samsung Electronics Co., Ltd se reserva el derecho a cambiar estas especificaciones sin previo aviso. • El peso y las dimensiones son aproximados. Precaución: La Soundbar se reiniciará automáticamente si activa o desactiva la función Wi-Fi.
Seite 899 • En el presente documento, Samsung declara que este equipo de radio cumple con la Directiva 2014/53/UE y los requisitos legales pertinentes del Reino Unido. El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet: http://www.samsung.com.
Seite 900 LÅT ALL SERVICE UTFÖRAS AV BEHÖRIG SERVICEPERSONAL. SITTA KORREKT I KONTAKTDONETS BREDA HÅL OCH VARA HELT INTRYCKT. I tabellen nedan förklaras de symboler som kan finnas på din Samsung-produkt. • Den här apparaten ska alltid anslutas till ett eluttag med skyddsjordanslutning.
Seite 901 SÄKERHETSÅTGÄRDER 1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller strömkraven på etiketten på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt utrymme runtom för ventilation (cirka 7–10 cm). Se till att ventilationsöppningarna inte är övertäckta. Placera inte enheten på...
Seite 902 ‒ Surroundhögtalarens namn (endast HW-Q930B, HW-Q935B) ........
Seite 903 Installera Soundbar framför TV:n Komponent .............................33 Programvaruuppdatering Automatisk uppdatering .
Seite 904 01 KONTROLLERA KOMPONENTERNA SOUNDBAR Soundbar-huvudenhet Soundbar-fjärrkontroll/batterier Subwoofer x 4 eller 2 Surroundhögtalare (tillval) Strömkabel HDMI-kabel (vänster/höger) (subwoofer, surroundhögtalare, Soundbar) (tillval) (M4 × L10) Väggfästguide Fästskruv Skruv Väggfäste Gummifot • För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Baksidan av Soundbar-huvudenheten) •...
Seite 905 02 PRODUKTÖVERSIKT Soundbarens övre panel HW-Q930B, HW-Q935B / HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B (Flerfunktion)-knappen (Q9**B / Q8**B-modeller) • Tryck på knappen (Flerfunktion) i standbyläge för att slå på Soundbar. • Tryck på knappen (Flerfunktion) för att ändra ingångskälla. (Strömknapp)-knappen (Q7**B-modellen) Slår strömmen på och av.
Seite 906 Undersidespanelen på Soundbar DIGITAL AUDIO IN (OPTICAL) SERVICE HDMI HDMI TO TV (eARC/ARC) SERVICE DIGITAL AUDIO IN (OPTICAL) HDMI IN 1 HDMI HDMI IN 2 HDMI TO TV (eARC/ARC) POWER Anslut Soundbarens växelströmskabel. (Se sida 14) SERVICE Anslut en USB-lagringsenhet för att uppgradera produktens programvara. DIGITAL AUDIO IN (OPTICAL) Anslut till den digitala (optiska) utgången på...
Seite 907 03 ANVÄNDA FJÄRRKONTROLLEN TILL SOUNDBAR Sätt i batterierna innan du använder fjärrkontrollen (AAA-batterier x 2) Skjut bakstycket i pilens riktning tills det har avlägsnats helt. Sätt in 2 AAA-batterier (1,5 V) med polerna åt rätt håll. Skjut fast batteriluckan igen. Använda fjärrkontrollen Slår på...
Seite 908 Genom att trycka på knappen kan du ställa in ljudfunktionen, t.ex. Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Det önskade valet kan justeras med knapparna Upp/Ned. • Funktionerna Spacefit sound och AVA stöds inte av Q7**B-modellen. Ljudkontroll •...
Seite 909 Funktion WOOFER (Upp) TV-fjärrkontroll På/Av (Standby) sida 13 sida 16 ID SET Sjubandsequalizer sida 10 (Ljudkontroll) Utgångsspecifikationer för de olika ljudeffektslägena <HW-Q930B / HW-Q935B> Uteffekt Effekt Ineffekt Med subwoofer och surroundhögtalare 2.0 kanaler 2.1 kanaler 5.1 kanaler 5.1-kanal/7.1-kanal (DTS) Standard 7.1 kanaler...
Seite 910 <HW-Q800B / HW-Q810B> Uteffekt Effekt Ineffekt Med endast subwoofer Med subwoofer och surroundhögtalare 2.0 kanaler 2.1 kanaler 2.1 kanaler 5.1 kanaler 5.1 kanaler 5.1-kanal/7.1-kanal (DTS) Standard 7.1 kanaler 5.1 kanaler 7.1 kanaler Dolby Atmos®, DTS:X 5.1.2-kanal 7.1.4-kanal 2.0 kanaler 5.1.2-kanal 7.1.4-kanal 5.1 kanaler 5.1.2-kanal...
Seite 911 1. Stäng av Soundbar. Tryck knappen WOOFER uppåt och håll den intryckt i 5 sekunder. Varje gång du trycker knappen WOOFER uppåt och håller den intryckt i 5 sekunder växlar läget i följande ordning: ”OFF-TV REMOTE” (Standardläge), ”SAMSUNG-TV REMOTE”, ”ALL-TV REMOTE”.
Seite 912 04 ANSLUTA SOUNDBAR Ansluta ström och enheter Så här ansluter du subwoofern, surroundhögtalarna och Soundbaren till ett eluttag med strömkabeln: • Mer information om vilken effekt som krävs och strömförbrukningen finns på etiketten som sitter på produkten. (Etikett: Baksidan av Soundbar-huvudenheten) 1.
Seite 913 Vänster surroundhögtalare Höger surroundhögtalare Surroundhögtalarens namn (endast HW-Q930B, HW-Q935B) Ett optimalt surroundljud kan uppstå beroende på var den bakre högtalaren placeras. Se illustrationen nedan om du vill veta hur högtalare ska placeras. Aktivera läget genom att välja läget Surroundhögtalare med Soundbars fjärrkontroll.
Seite 914 Ansluta subwoofern eller surroundhögtalarna manuellt Innan du utför proceduren för manuell anslutning nedan: • Kontrollera att strömkablarna till Soundbaren och subwoofern eller surroundhögtalarna är korrekt anslutna. • Se till att Soundbar är avstängd. 1. Stäng av Soundbar-huvudenheten. 2. Håll knappen ID SET på subwooferns och surroundhögtalarnas baksida intryckt i minst 5 sekunder. •...
Seite 915 Indikatorlampor på subwooferns och surroundhögtalarnas baksidor Lysdiod Status Beskrivning Lösning Anslutningen lyckades Subwoofer På (normal funktion) Blå Kontrollera om strömkabeln till Soundbar-huvudenheten är korrekt Surroundhögtalare ansluten eller vänta ca 5 minuter. Testa att ansluta subwoofern och Blinkar Återställer anslutningen (bara tillämpliga modeller) surroundhögtalarna manuellt om lampan fortsätter att blinka.
Seite 916 • När du ansluter en TV med stöd för eARC-funktionen visas ”eARC” på displayen och ljudet hörs. • Om du vill ansluta med eARC måste eARC-funktionen i TV-menyn aktiveras. Mer information om inställningar finns i TV:ns användarhandbok. (t.ex. Samsung TV: Startsida ( ) → Meny → Inställn. ( ) →...
Seite 917 Ansluta med en optisk kabel Checklista före anslutning • När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först. • Om du använder en optisk kabel och kontakterna har skydd måste du ta bort skydden först. Undersidan av Soundbar Optisk kabel (medföljer inte) DIGITAL AUDIO IN (OPTICAL)
Seite 918 • När Samsung-tv:n är ansluten, visas [Tv:ns namn) → ”BT” på frontdisplayen på Soundbar. 4. Nu kan du höra ljudet från Samsung-tv:n på Soundbar. • Efter att du har anslutit Soundbar till Samsung-tv:n för första gången använder du läget ”BT READY” för att återansluta. Om enheten inte kan ansluta •...
Seite 919 Vad är skillnaden mellan BT READY och BT PAIRING? • BT READY: I det här läget kan du återansluta en Samsung-tv eller mobilenhet som varit ansluten tidigare. • BT PAIRING: I det här läget kan du ansluta en ny enhet till Soundbar.
Seite 920 Ansluta via Wi-Fi Checklista före anslutning • Wi-Fi-anslutning är endast tillgänglig på Samsung-TV. • Kontrollera att den trådlösa routern (Wi-Fi) är på och att TV:n har anslutits till routern. • TV:n och Soundbaren måste anslutas till samma trådlösa nätverk (Wi-Fi).
Seite 921 Använda Q-Symphony-funktionen För Q-Symphony synkroniseras Soundbar med en Samsung-tv för att spela upp ljud via två enheter för optimal surroundeffekt. När Soundbar är ansluten visas menyn ”TV+Soundbar” under menyn Ljudutgång på tv:n. Välj motsvarande meny. TV-meny HDMI-kabel ELLER D.IN Optisk kabel (medföljer inte) •...
Seite 922 ( Upp ) → ”Spacefit sound On”) • Tillgängligt i alla ljudlägen. Metod 2. Ansluta via TV Om du vill använda den här funktionen aktiverar du läget Adaptivt ljud+ i din Samsung-TV:s meny. (Startsida ( ) → Meny → Inställn. ( ) →...
Seite 923 • Konfigurera Dolby Atmos® / DTS:X på din BD-spelare eller annan enhet Öppna alternativen för ljud ut i inställningsmenyn för din BD-spelare eller annan enhet och kontrollera att "Ingen kodning" är valt för Bitstream. På t.ex. en Samsung BD-spelare går du till Hemmenyn → Ljud → Digital utgång och väljer sedan Bitstream (obearbetad).
Seite 924 Metod 2. Ansluta med en optisk kabel Högst upp på Soundbaren <Q7**B> D.IN Högst upp på Soundbaren <Q9**B / Q8**B> BD-/DVD-spelare/ kabel-tv-box/spelkonsol D.IN DIGITAL AUDIO IN (OPTICAL) Optisk kabel OPTICAL OUT (medföljer inte) Undersidan av Soundbar 1. Använd en optisk kabel (medföljer inte) för att ansluta DIGITAL AUDIO IN (OPTICAL) på Soundbar-huvudenheten till OPTICAL OUT-porten på den externa enheten. 2.
Seite 925 Vad är skillnaden mellan BT READY och BT PAIRING? • BT READY: I det här läget kan du återansluta en Samsung-tv eller mobilenhet som varit ansluten tidigare. • BT PAIRING: I det här läget kan du ansluta en ny enhet till Soundbar.
Seite 926 Anmärkningar om Bluetooth-anslutning • Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation. • Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>. • Soundbar stängs av automatiskt efter 18 minuter i Redo-läge. •...
Seite 927 Metod 2. Ansluta via Wi-Fi (trådlöst nätverk) Om du vill ansluta en Soundbar till en mobilenhet via trådlöst nätverk (Wi-Fi), behövs appen SmartThings. Den inledande anslutningen 1. Installera och starta appen SmartThings på din mobila enhet (smartphone eller surfplatta). 2. Följ skärmanvisningarna i appen för att lägga till Soundbar. •...
Seite 928 Tryck på Soundbar med din mobilenhet för att spela upp ljudet från innehåll på mobilenheten via Soundbar. • Den här funktionen kanske inte stöds beroende på mobilenhet. • Den här funktionen är bara kompatibel med Samsung-mobilenheter med Android 8.1 eller senare. SmartThings-appen Högst upp på...
Seite 929 • Den här Samsung Soundbar stöder AirPlay 2 och kräver iOS 11.4 eller senare. Med AirPlay 2 kan du strömma musik, poddsändningar och annat ljud från dina Apple-enheter till Samsung Soundbar. • Se till att Soundbar är på och att den har anslutits till samma Wi-Fi-nätverk som din Apple-enhet.
Seite 930 09 MONTERA VÄGGFÄSTET 2. Placera väggfästguidens mittlinje i linje med TV:ns mitt (om du monterar Soundbar under TV:n) och fäst sedan väggfästguiden på väggen med tejp. • Om enheten inte ska monteras under en TV sätter du mittlinjen i Installationsföreskrifter installationsområdets mitt.
Seite 931 Om hållfastheten inte är tillräcklig måste väggen förstärkas innan väggfästkonsolerna och högtalarna monteras på väggen. • Samsung Electronics är inte ansvarig för några skador på produkten som beror på att produkten monterats felaktigt. • Var noga med att inte montera högtalarna vända åt sidan eller upp och ned.
Seite 932 När en uppdatering finns tillgänglig kan du uppdatera Soundbar genom att ansluta ett USB-minne som innehåller uppdateringen av den inbyggda programvaran till porten SERVICE på Soundbar. 1. Gå till Samsungs webbplats (www.samsung.com) → sök efter modellnamnet från menyalternativet för kundsupport. • Mer information om uppdatering finns i Uppgraderingsguiden.
Seite 933 • Volymen på Soundbar är för låg eller avstängd. Justera volymen. • När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten. • För ljud från tv:n, välj Soundbar. (Samsung-tv: Startsida ( ) → Meny → ) → Alla inställningar ( ) →...
Seite 934 • Din enhet kan inte spela upp ingångssignalen. Ändra tv:ns ljudutgång till PCM • Om du ansluter din Soundbar till en mobil enhet när Soundbar är ansluten eller Dolby Digital. (För en Samsung-tv: Startsida ( ) → Meny → Inställn. ( till TV:n spelar Soundbar upp ljud från den mobila enheten men behåller...
Seite 935 13 LICENS 14 LICENSMEDDELANDE FÖR OPEN SOURCE Vid frågor om öppen källkod, kontakta Samsung Open Source (http://opensource.samsung.com) Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of 15 VIKTIG INFORMATION OM Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories.
Seite 936 16 SPECIFIKATIONER OCH ANVISNINGAR Specifikationer Soundbar-huvudenhet HW-Q930B / HW-Q935B Modellnamn Vikt 5,4 kg Mått (B × H × D) 1110,7 × 60,4 × 120,0 mm Drifttemperatur +5 °C till +35 °C Luftfuktighet 10 % till cirka 75 % FÖRSTÄRKARE Nominell uteffekt (30 W ×...
Seite 937 25 mW vid 5,775 GHz–5,875 GHz Max. sändareffekt för SRD OBS! • Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationerna utan föregående meddelande. • Vikt och mått är ungefärliga. Säkerhetsåtgärd: Soundbar startas om automatiskt om du slår på/av Wi-Fi.
Seite 938 • Samsung försäkrar härmed att den här radioutrustningen uppfyller kraven i direktiv 2014/53/EU och tillämpliga lagstadgade krav i Storbritannien. Den fullständiga försäkran om överensstämmelse är tillgänglig på: http://www.samsung.com. Gå till Support och ange modellnamnet. Den här utrustningen kan användas i alla EU-länder och i Storbritannien.
Seite 939 © 2022 Samsung Electronics Co., Ltd. All rights reserved. Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care Centre. Samsung Service Centre  Country Web Site 0333 000 0333 www.samsung.com/uk/support...
Seite 940 Ovaj dokument je originalno proizveden i objavljen od strane proizvođača, brenda Samsung, i preuzet je sa njihove zvanične stranice. S obzirom na ovu činjenicu, Tehnoteka ističe da ne preuzima odgovornost za tačnost, celovitost ili pouzdanost informacija, podataka, mišljenja, saveta ili izjava sadržanih u ovom dokumentu.

Diese Anleitung auch für:

Hw-q800b Hw-q700b Hw-q935b Hw-q810b Hw-q710b

Samsung HW-Q930B Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für Samsung HW-Q930B

Inhaltszusammenfassung für Samsung HW-Q930B

Diese Anleitung auch für:
