Elektrischer Anschluss
36
Schaltausgang
1
_
+
11

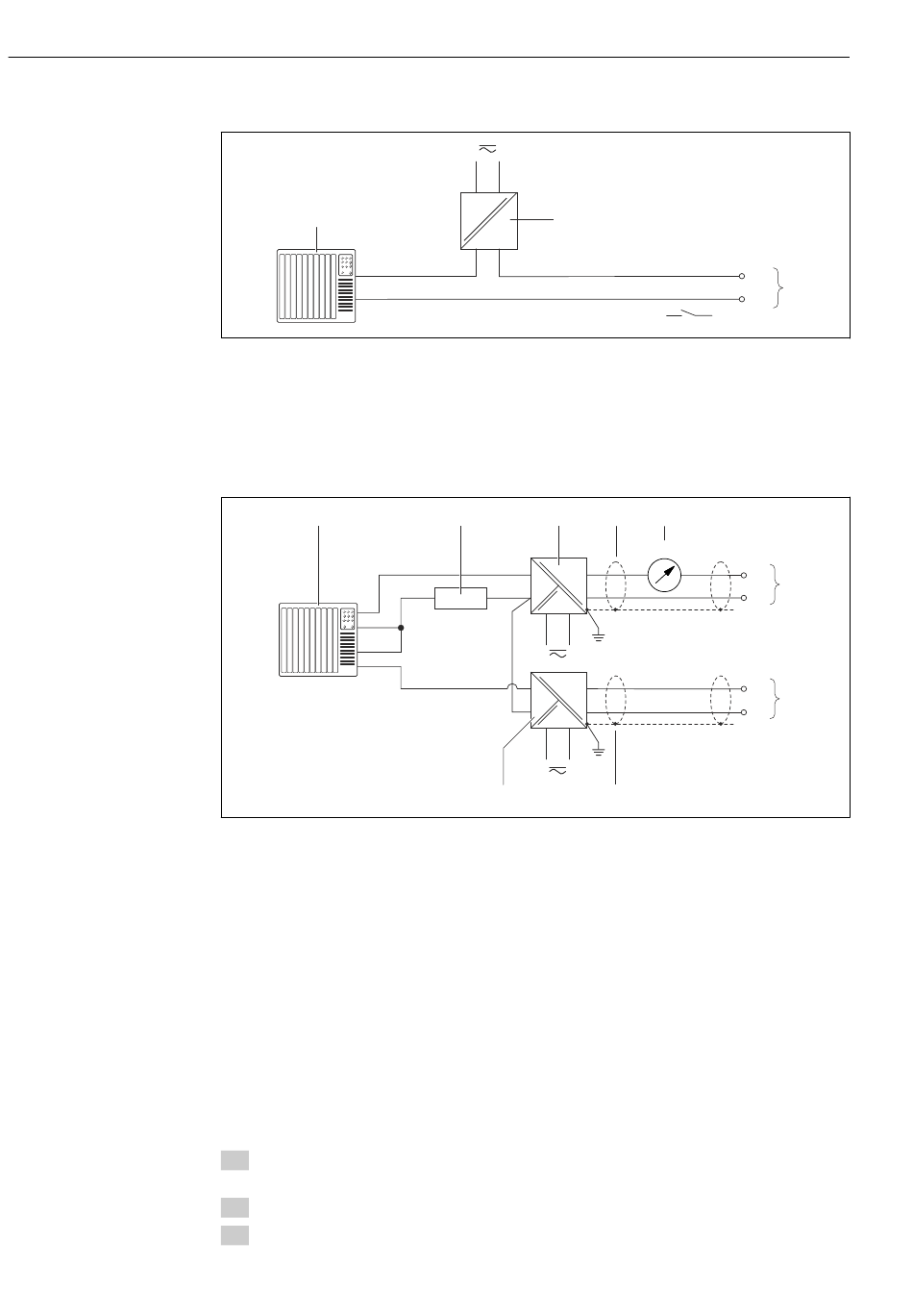

Anschlussbeispiel für Schaltausgang (passiv)
1
Automatisierungssystem mit Schalteingang (z.B. SPS)
2
Spannungsversorgung
3
Messumformer: Eingangswerte beachten → 122
HART-Eingang
1
+
–
–
+
12
Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus"
1
Automatisierungssystem mit HART-Ausgang (z.B. SPS)
2
Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten → 31
3
Speisetrenner für Spannungsversorgung (z.B. RN221N)
4
Kabelschirm, Kabelspezifikation beachten
5
Analoges Anzeigeinstrument: Maximale Bürde beachten → 31
6
Druckmessgerät (z.B. Cerabar M, Cerabar S): Anforderungen beachten
7
Messumformer
7.4
Schutzart sicherstellen
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo-
sure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
2
_
+
2
3
4
+
+
–
–
+
+
–
–
3
4
Proline Promag P 200 HART
+
3
_
5
4...20 mA
+
7
-
+
6
-
Endress+Hauser
A0016802
A0016029
