Elektrischer Anschluss
34
7.4

Hardwareeinstellungen

7.4.1 Geräteadresse einstellen
EtherNet/IP
Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar.
Adressierungsdaten
IP-Adresse und ihre Konfigurationsmöglichkeiten
1. Oktett
192.
Nur via Softwareadressierung konfigurierbar
IP-Adressbereich 1...254 (4. Oktett)
IP-Adresse Broadcast 255
Adressierungsart ab Werk Softwareadressierung; alle DIP-Schalter der Hardwareadressierung stehen auf
OFF.
IP-Adresse ab Werk DHCP Server aktiv
Zur Geräteadressierung via Software (→  51)

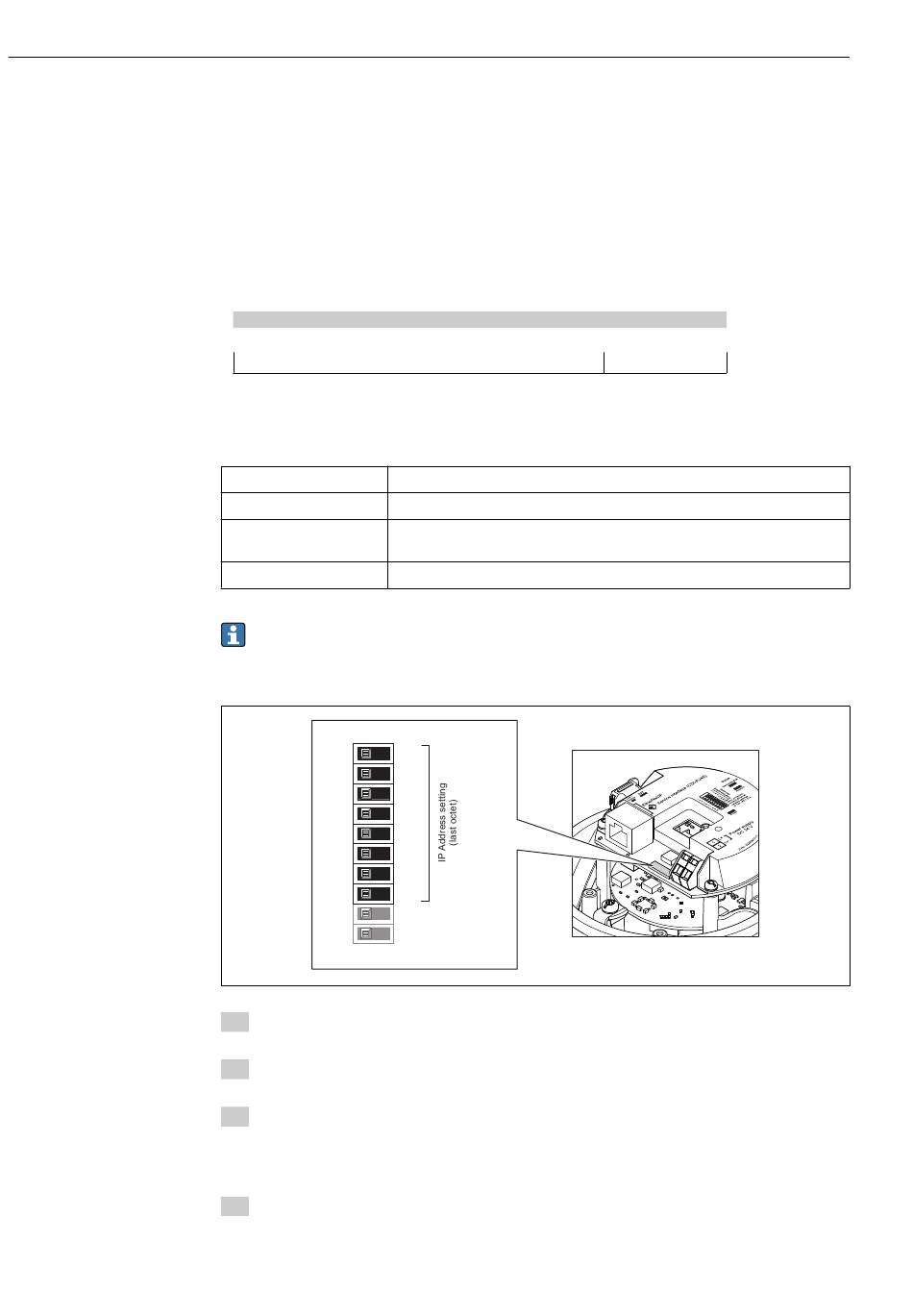

Adresse einstellen
OFF ON
1
2
3
4
5
6
7
8
9
10
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu-
sedeckels lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe-
nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen (→  110).
3. Gewünschte IP-Adresse über die entsprechenden DIP-Schalter auf dem I/O-Elektro-
nikmodul einstellen.
 Nach 10 s ist die Hardwareadressierung mit der eingestellten IP-Adresse akti-
viert.
4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
2. Oktett 3. Oktett
168. 1.
↓
1
2
4
8
16
32
64
128
- Write protection
- Default Ethernet
network settings
IP 192.168.1.212
Proline Promass A 100 EtherNet/IP
4. Oktett
XXX
↓
Via Software- und
Hardwareadressie-
rung konfigurierbar
Endress+Hauser
A0017913
