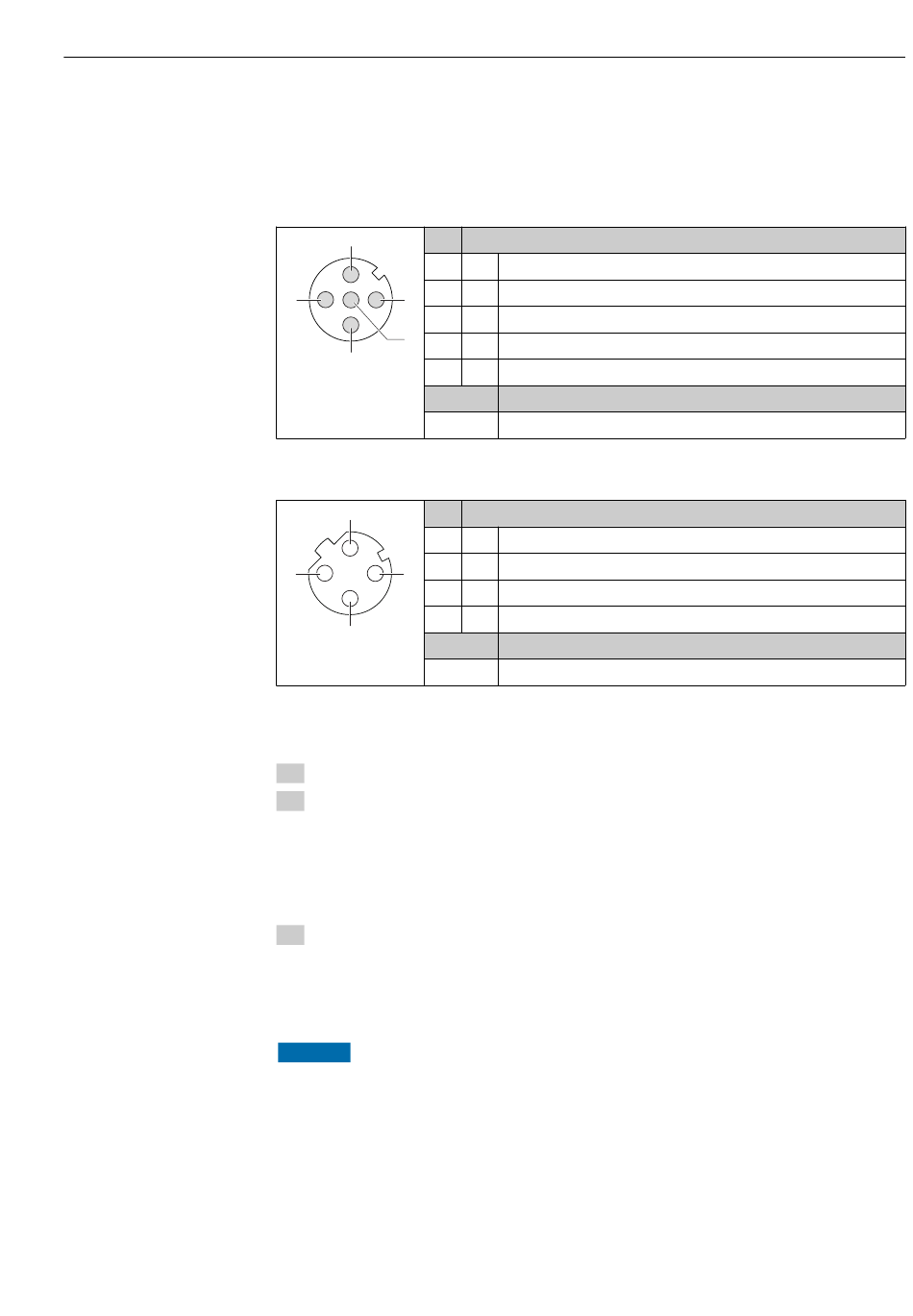

7.1.4 Pinbelegung Gerätestecker
EtherNet/IP
Gerätestecker für Versorgungsspannung (geräteseitig)
Pin
2
1
2
3 1
3
5
4
4
5
A0016809
Codierung
Gerätestecker für Signalübertragung (geräteseitig)
Pin
2
1
2
1 3
3
4
4
Codierung
A0016812
7.1.5 Messgerät vorbereiten
1. Wenn vorhanden: Blindstopfen entfernen.
2. HINWEIS! Mangelnde Gehäusedichtheit! Aufheben der Funktionstüchtigkeit des
Messgeräts möglich. Passende, der Schutzart entsprechende Kabelverschraubungen
verwenden.
Wenn Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen
(→  29).
3. Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird:
Kabelspezifikation beachten (→  29).
7.2 Messgerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-
Dokumentation beachten.
L+
L-
A
+
+
-
-
D
Elektrischer Anschluss
Belegung
DC 24 V
DC 24 V
Erdung/Schirmung
Stecker/Buchse
Stecker
Belegung
Tx
Rx
Tx
Rx
Stecker/Buchse
Buchse
