Abmessungen In Us-Einheiten - Endress+Hauser Proline Promass A 100 EtherNet/IP Betriebsanleitung

Montage
24
1

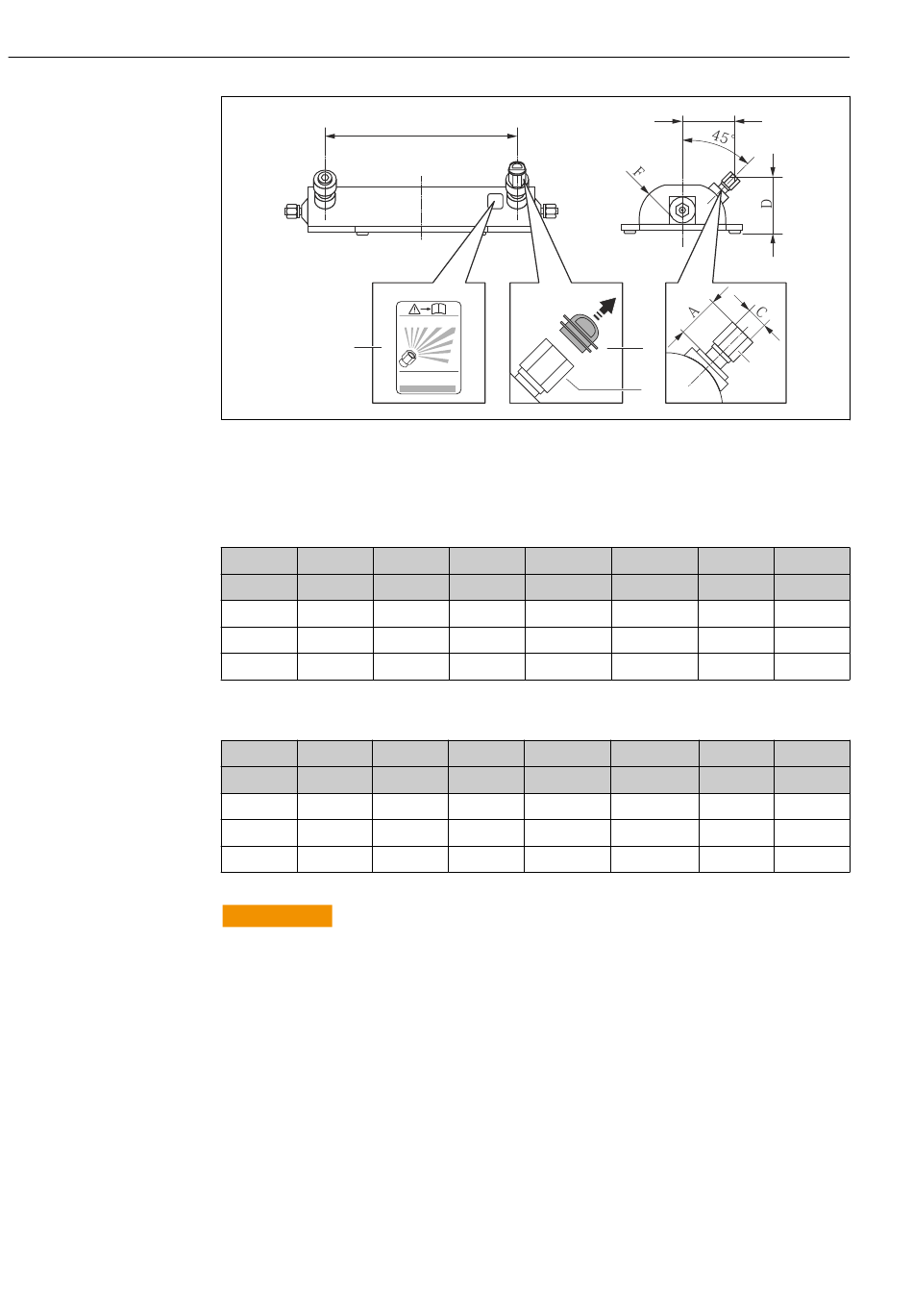

1 Hinweisschild zur Berstscheibe
2 Berstscheibe mit 1/2" NPT-Innengewinde und SW 1"
3 Transportschutz
Abmessungen in SI-Einheiten
DN A
[mm] [mm]
1 ca. 42
2 ca. 42
4 ca. 42

Abmessungen in US-Einheiten

DN A
[in] [in]
¹⁄₂₄ ca. 1,65
¹⁄₁₂ ca. 1,65
¹⁄₈ ca. 1,65
WARNUNG
L
Funktionssicherheit der Berstscheibe eingeschränkt.
Personengefährdung durch austretende Messstoffe!
‣
Berstscheibe nicht entfernen.
‣
Beim Einsatz einer Berstscheibe: Keinen Heizmantel verwenden.
‣
Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behin-
dert wird.
‣
Vorkehrungen treffen, um Schaden und Personengefährdung beim Auslösen der Berst-
scheibe auszuschließen.
‣
Angaben auf dem Berstscheibenaufkleber beachten.
G
i
RUPTURE DISK
B C D
[in] [in] [mm]
SW 1 ½ NPT 77,0
SW 1 ½ NPT 77,0
SW 1 ½ NPT 83,0
B C D
[in] [in] [in]
SW 1 ½ NPT 3,0
SW 1 ½ NPT 3,0
SW 1 ½ NPT 3,3
Proline Promass A 100 EtherNet/IP
E
3
B
2
E F
[mm] [mm]
70,0 47,0
70,0 47,0
83,0 59,5
E F
[in] [in]
2,8 1,85
2,8 1,85
3,2 2,34
Endress+Hauser
A0019676
G
[mm]
178
260
385
G
[in]
7,01
10,24
15,16
