7.5

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclos-
ure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.

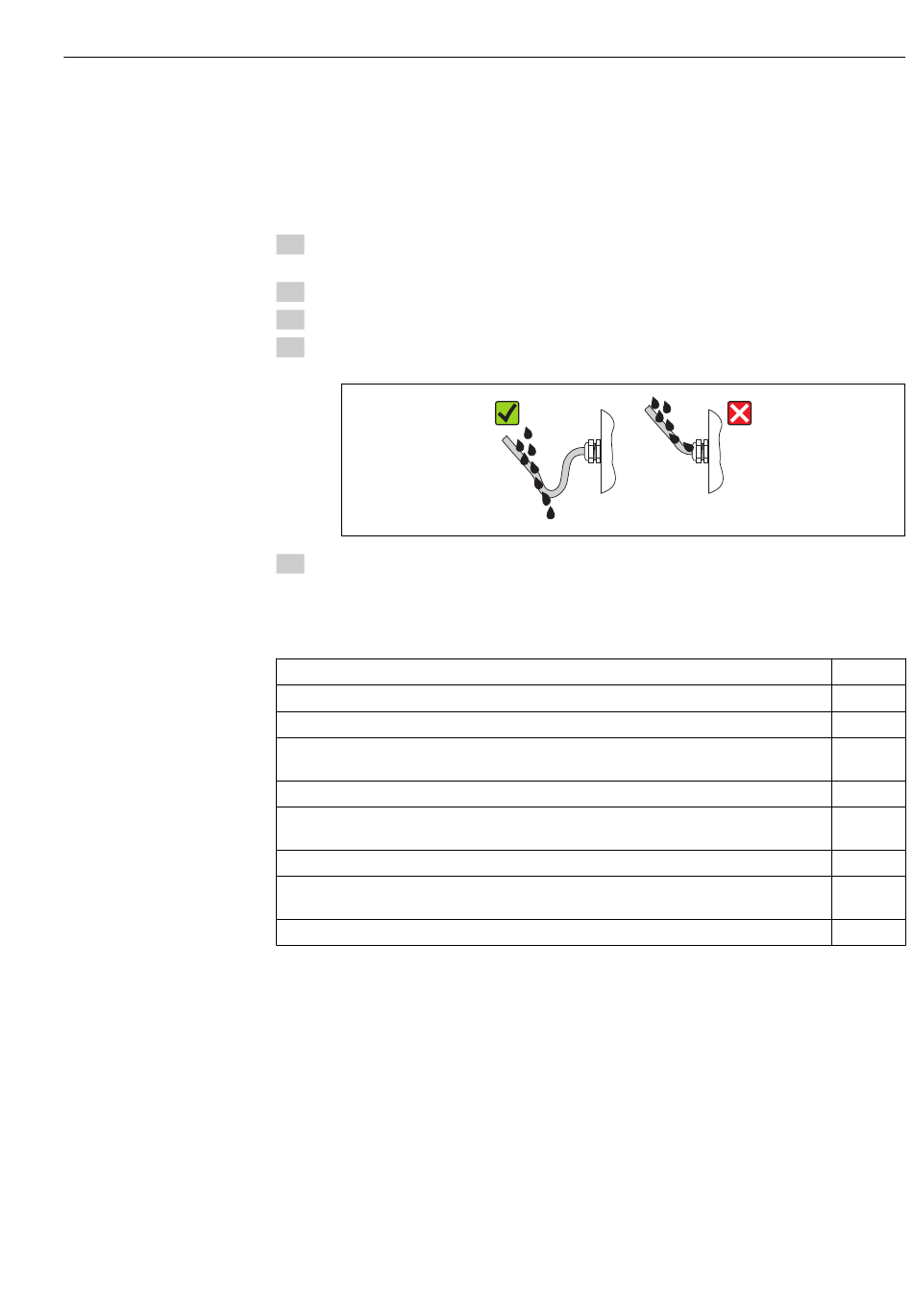

4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").

5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.6

Anschlusskontrolle

Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen (→  29)?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser-
sack" (→  35)?
Je nach Geräteausführung: Sind alle Gerätestecker fest angezogen (→  32)?
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild über-
ein ?
Ist die Klemmenbelegung oder Pinbelegung Gerätestecker korrekt?
Wenn Versorgungsspannung vorhanden: Leuchtet die Power-Leuchtdiode auf dem Elektronikmo-
dul des Messumformers grün (→  12)?
Je nach Geräteausführung: Ist die Sicherungskralle oder Befestigungsschraube fest angezogen?
Elektrischer Anschluss
A0013960









