Art.-Nr.: 11402
Schnellverschluss
Bedienungsanleitung ............ 1
Art. no 11402
Quick release fastener
Operating instructions ........... 2
Réf. 11402
Fermeture instantanée
Manuel de l´opérateur .......... 3
Cod. art. 11402
Bloccaggio rapido
Istruzioni per l´uso ................ 4

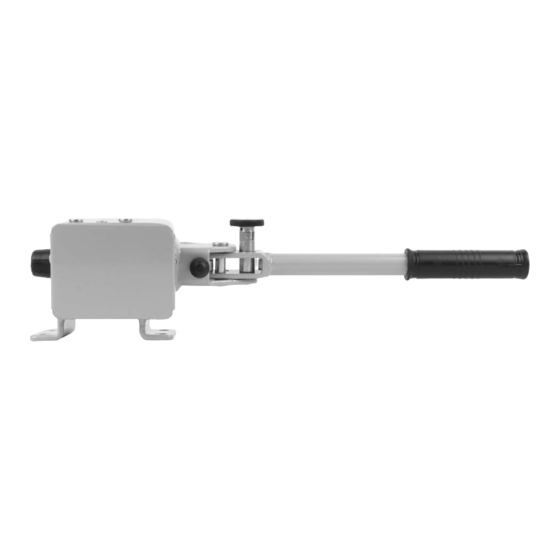

Schnellverschluss
MONTAGE AUF DIE ANHÄNGERKUPPLUNG
A Sicherungsbolzen
B Nachstell-Schraube
C Bohrung für das
Vorhängeschloss
Foto 1
Achten Sie auf eine unbeschädigte, saubere und fettfreie
Kupplungskugel!
Der Spannhebel muss zurückgelegt sein, dafür müssen Sie den
Sicherungsbolzen nach außen ziehen und verdrehen. Der bereits
zusammengebaute Heckträger wird von oben auf die Anhänger-
kupplung gesetzt. Den Träger mit einer Hand waagerecht halten
und mit der anderen Hand den Spannhebel umlegen. Sollte der
Heckträger noch nicht sicher und fest auf der Anhängerkupplung
sitzen, müssen Sie den Spannhebel wieder zurücklegen und die
seitlich vorhandene Nachstell-Schraube etwas eindrehen und
anschließend wieder kontern (siehe Foto 2). Anschließend
drehen Sie den Sicherungsbolzen bis dieser einrastet
(siehe Foto 3). Der Heckträger muss mit dem montierten
Sicherheitsbolzen gesichert werden. Durch das beiliegende
Vorhängeschloss muss der Träger zusätzlich gesichert werden
was gleichzeitig auch ein Diebstahlschutz darstellt. Der Herstel-
ler und der Händler haften nicht für Schäden an Sachen oder
Personen aufgrund einer unsachgemäßen Montage oder eines
unsachgemäßen Gebrauchs. Das Produkt wurde geprüft und
auch unter extremen Bedingungen erprobt, wobei es in Hinblick
auf Sicherheit und Halt gute Ergebnisse erbrachte. Daher
können wir bei fachgerecht ausgeführter Montage
Fehlfunktionen ausschließen.
Der Schnellverschluss 11402 ist laut StVZO nur in Verbindung mit
den EUFAB Fahrradträgern BIKE TWO Art.-Nr.: 11411, BIKE THREE
Art.-Nr.: 11412, CARLO PLUS Art.-Nr.: 11439 und Art.-Nr.: 11449R
JAMO zugelassen.
A
C
B
Foto 2
Foto 2
Foto 3
EAL GmbH
Otto-Hausmann-Ring 107
42115 Wuppertal, Deutschland
+49 (0)202 42 92 83 0
+49 (0)202 42 92 83 160
© EAL GmbH, 11402 10.2023
B
A
info@eal-vertrieb.com
www.eal-vertrieb.com
1
