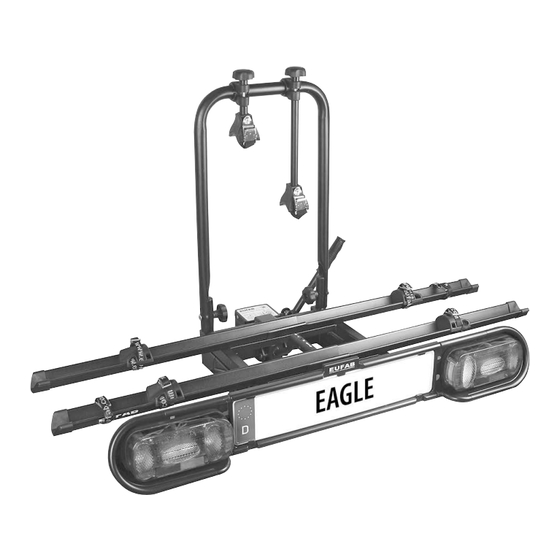

- Seite 1 Art.-Nr.: 11547 Fahrradträger für die Anhängerkupplung Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Fahrradträger EAGLE für die Anhängerkupplung INHALT BESTIMMUNGSGEMÄSSER GEBRAUCH LIEFERUMFANG SPEZIFIKATIONEN KUPPLUNGSVORAUSSETZUNGEN SICHERHEITSHINWEISE BEDIENUNGSANLEITUNG MONTAGE DES FAHRRADTRÄGERS 5.1.2 MONTAGE DES U-BÜGELS 5.1.3 MONTAGE DER RAHMENHALTER 5.1.4 MONTAGE DER RADSTOPPER 5.1.5 MONTAGE DER ENDKAPPEN 5.1.6 VERLEGEN DER ELEKTROKABEL MONTAGE DES FAHRRADTRÄGERS AUF DER ANHÄNGERKUPPLUNG MONTAGE DER FAHRRÄDER AUF DEM HECKTRÄGER ABKLAPPEN DES FAHRRADTRÄGERS HOCHKLAPPEN DER FAHRRADTRÄGERS... -
Seite 3: Hersteller
Hersteller Prüfsymbol Passend für Audi A4 F 4192 Westfalia F 3830 Audi A6 F 4112 Audi A8 Beachten Sie die Hinweise des Kupplungsherstellers. Im Zweifel fragen Sie direkt beim Hersteller Ihrer Anhängerkupplung, ob diese geeignet ist. 4. SICHERHEITSHINWEISE Das Fahren mit einem Fahrradträger beeinflusst die Fahreigenschaften Ihres Fahrzeugs. •... -
Seite 4: Bedienungsanleitung
5. BEDIENUNGSANLEITUNG 5.1 MONTAGE DES FAHRRADTRÄGERS Der Fahrradträger muss noch zusammengebaut werden. Nehmen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. Überprüfen Sie den Lieferumfang. Jeder Arbeitsschritt wird beschrieben und zeigt Ihnen deutlich, welche Bauteile Sie für die Montage des Fahrradträgers benötigen. SCHRITT 1: DIE LEUCHTENTRÄGER UND DER KENNZEICHENHALTER WERDEN ZU EINER EINHEIT VERBUNDEN Bild 2 Leuchtenträger links... -
Seite 5: Montage Des U-Bügels
SCHRITT 4: Bild 10 U-Bügel Bild 11 Rahmenhalter Bild 9 Fahrradträger Bild 12 2 x Schlossschraube mit Knaufmutter und Unterlegscheibe 5.1.2 MONTAGE DES U-BÜGELS Setzen Sie nun den U–Bügel auf die dafür vorgesehenen Rohrhülsen auf und stecken Sie die Schlossschrauben M8 x 60 von außen durch den U-Bügel und die Rohrhülsen. -
Seite 6: Verlegen Der Elektrokabel
5.1.6 VERLEGEN DER ELEKTROKABEL Verlegen Sie die Kabel entlang der Rohre des Trägertisches. Die Kabel dürfen nicht geknickt, gezogen oder gequetscht werden, z. B. im Bereich des Abklappme- chanismus. Befestigen Sie die Kabel mit den mitgelieferten Kabelbindern. Schneiden Sie zum Schluß das überschüssige Material der Kabelbinder mit einem Seitenschneider ab. -
Seite 7: Abklappen Des Fahrradträgers
Das zweite Fahrrad wird üblicherweise entgegengesetzt in die zweite Schiene gestellt und am U–Bügel mit dem langen Rahmenhalter befestigt. Die Laufräder befestigen Sie ebenso, wie beim ersten Rad beschrieben. Eventuell ist es erforderlich die Fahrräder individuell auf dem Heckträger zu versetzen, damit die Rahmenhalter korrekt befestigt werden können. - Seite 8 EAL GmbH info@eal-vertrieb.com Otto-Hausmann-Ring 107 +49 (0)202 42 92 83 0 www.eal-vertrieb.com 42115 Wuppertal +49 (0) 202 42 92 83 – 160 Deutschland © EAL GmbH, 11547, 10. 2019...
